Кассетный видеомагнитофон Panasonic NV-180

Это заготовка статьи про видеомагнитофон. Статья будет дополнена позже.

Оглавление:
Ремонт
Видеозахват
Дополнительные материалы

Маленький портативный VHS-видеомагнитофон, имеющий полный прямой привод на все узлы, проработанную конструкцию и невероятную ремонтопригодность, что может быть лучше? Данный аппарат является одним из лучших портативных видеомагнитофонов середины 80-ых годов. Основная его особенность: небольшие габариты, ширина видеомагнитофона чуть больше ширины стандартной VHS кассеты.

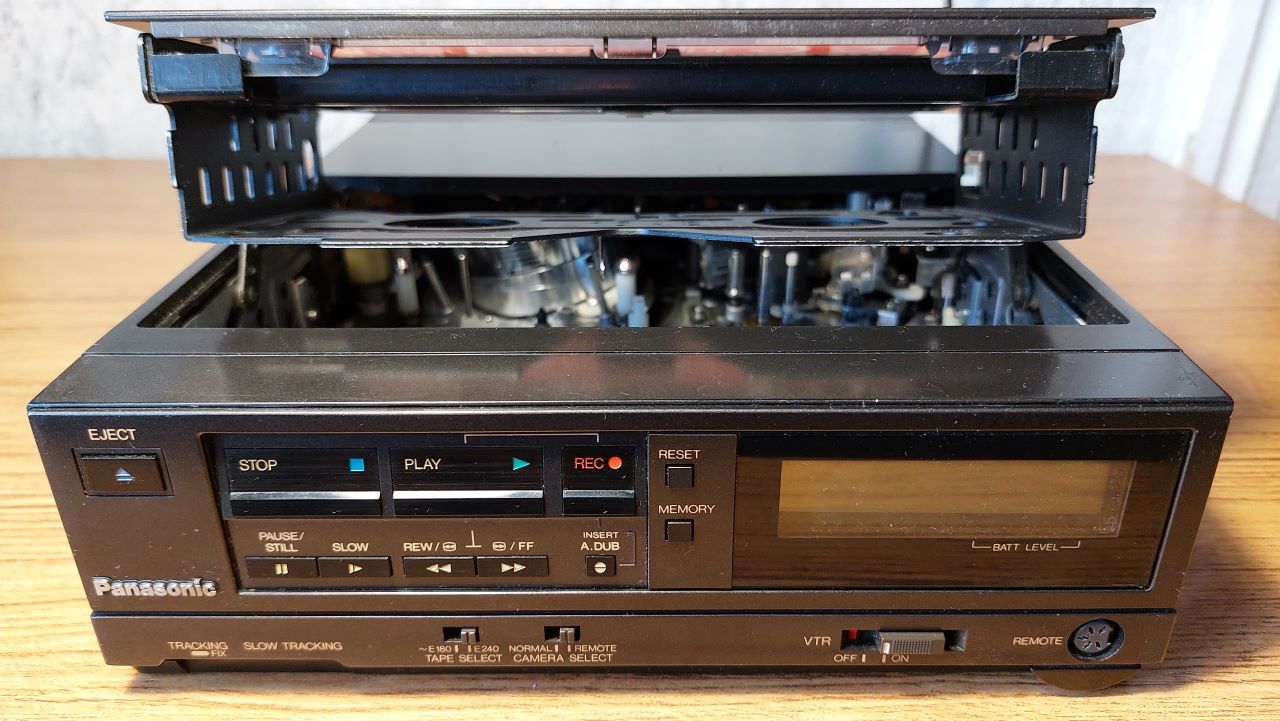

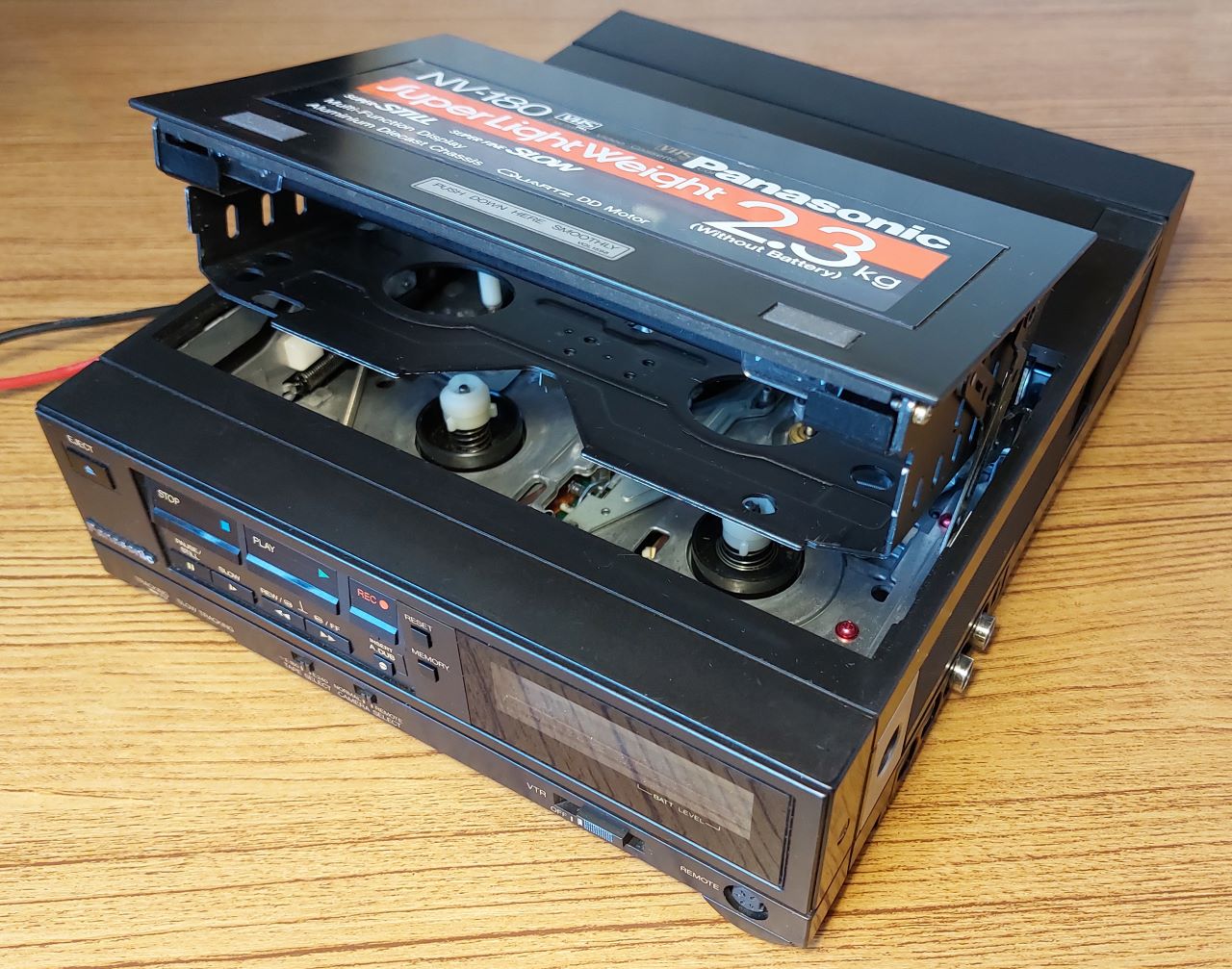

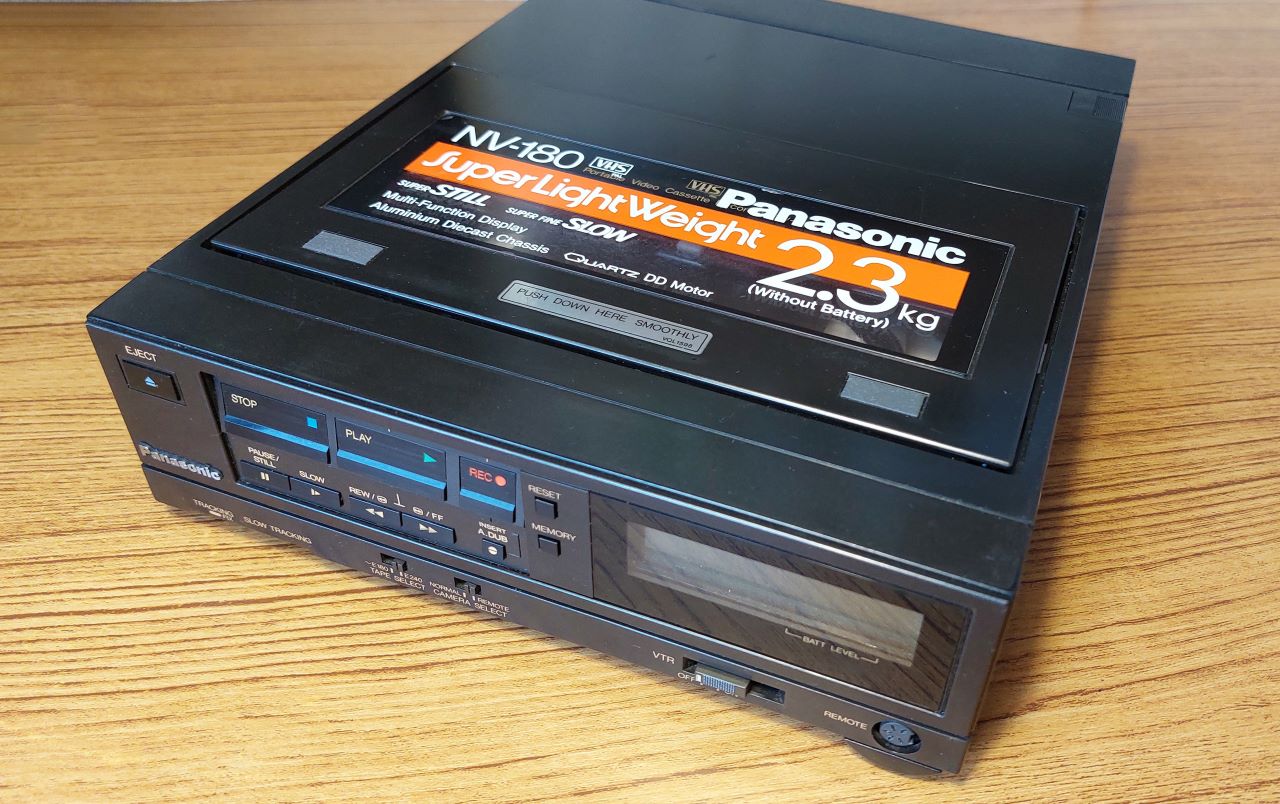

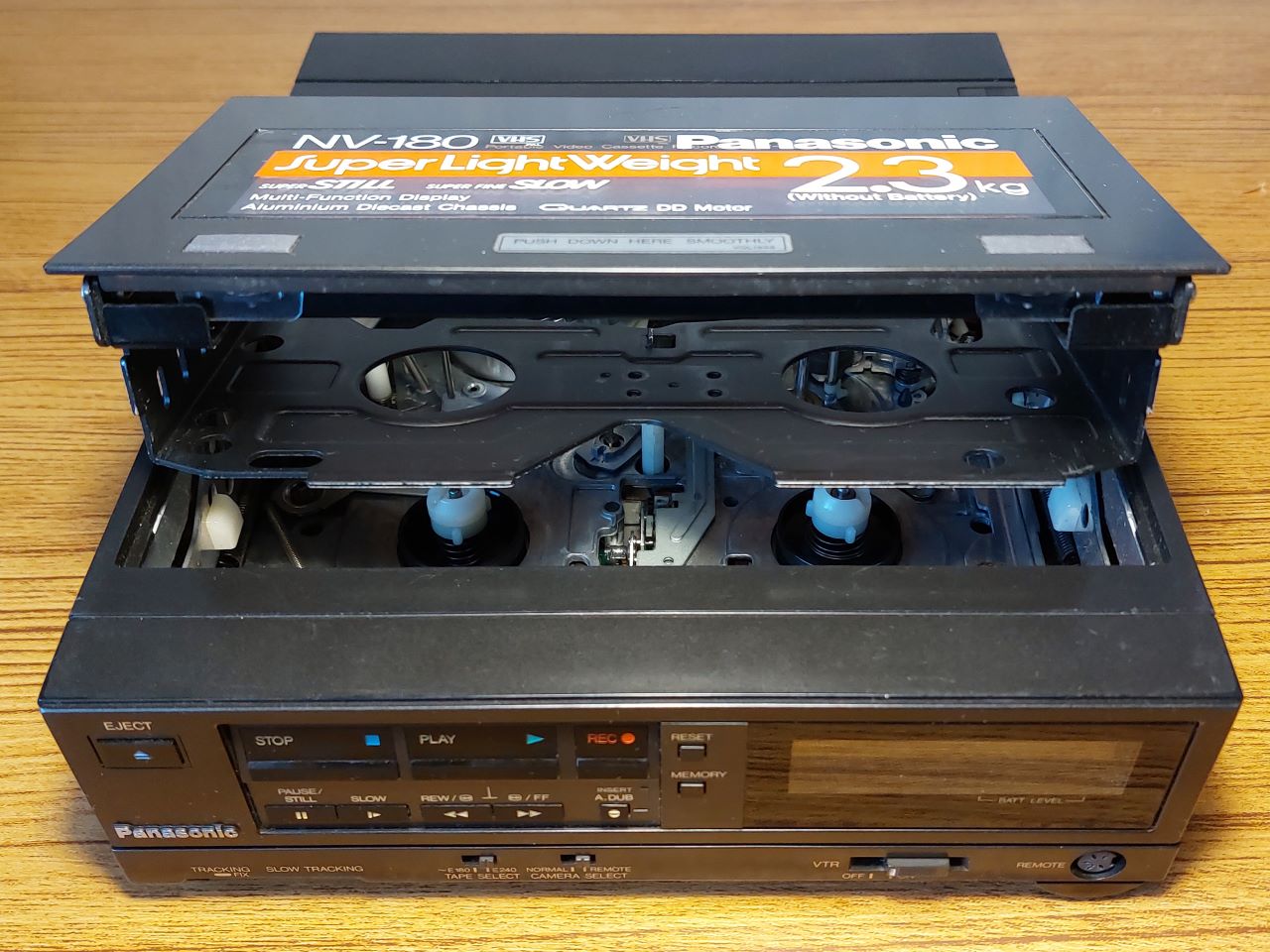

NV-180 NV-180 NV-180 NV-180

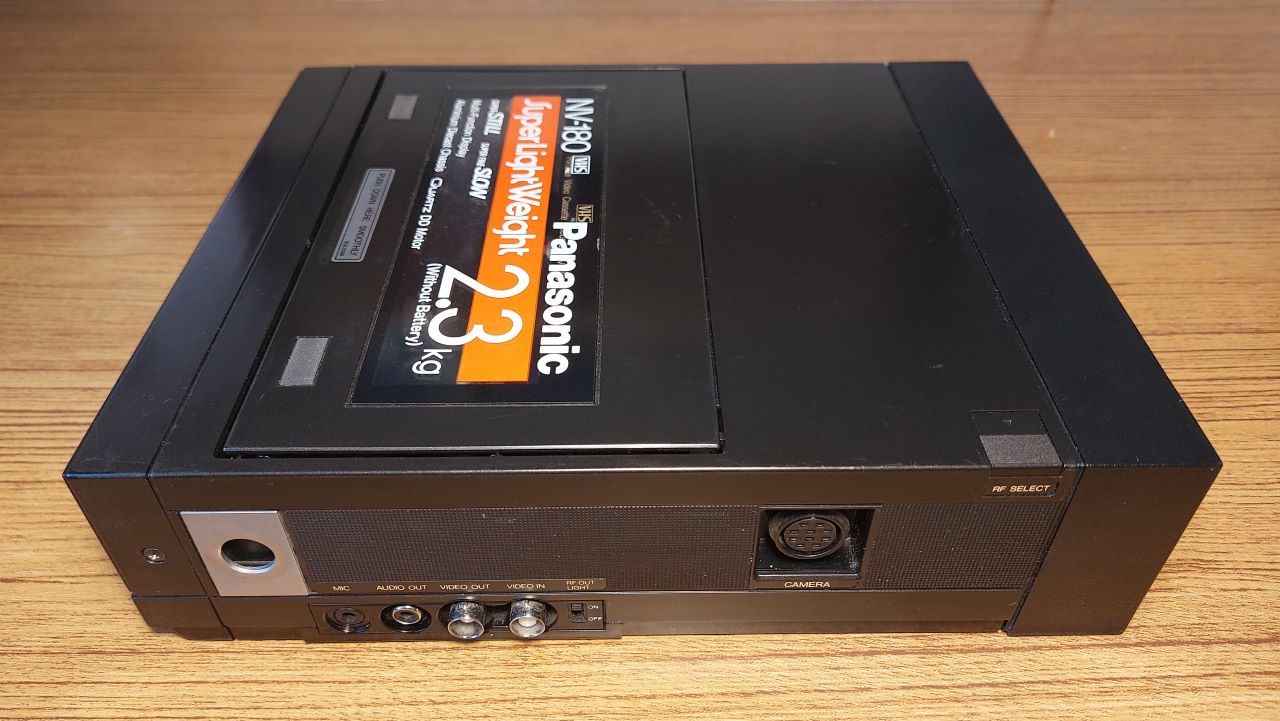

Так как это портативный рекордер, то в комплекте поставляется ремень для ношения через плечо, аккумулятор и сбоку находится разъем EIAJ, в который подключаются видеокамеры. Таким разъемом оснащены почти все бытовые камеры, даже советского производства. Видеокамеры с советским разъемом могут немного туго подключаться к видеомагнитофону, из-за небольшой разницы в размерах.

Справа

Ремонт

Видеомагнитофон приехал мне от друга-коллекционера видеотехники, с неисправностью в виде невозможности заправить видеоленту и закончившейся смазки в БВГ.

Первая причина после небольшого исследования была устранена "заменой" предохранителя. Видеомагнитофон не мог заправить ленту, но также не вращался БВГ при включении, что сразу же натолкнуло на возможное отсутствие какого-либо питающего напряжения. Что и оказалось на самом деле: сгорел предохранитель по линии +9 вольт.

После устранения первой неисправности NV-180 вскрылась вторая проблема:

Загрузка починилась, основные режимы включались-выключались, электроника подавала все признаки работы, БВГ также вращался. Но на изображении не было одного поля. Вероятнее всего, это произошло в результате скола видеоголовки. Ремонт верхнего цилиндра БВГ нецелесообразен, поскольку не составляет труда найти в продаже верхний цилиндр для данного видеомагнитофона.

Номер верхнего цилиндра: для PAL версии — VEH0252, для NTSC версии — VEH0235.

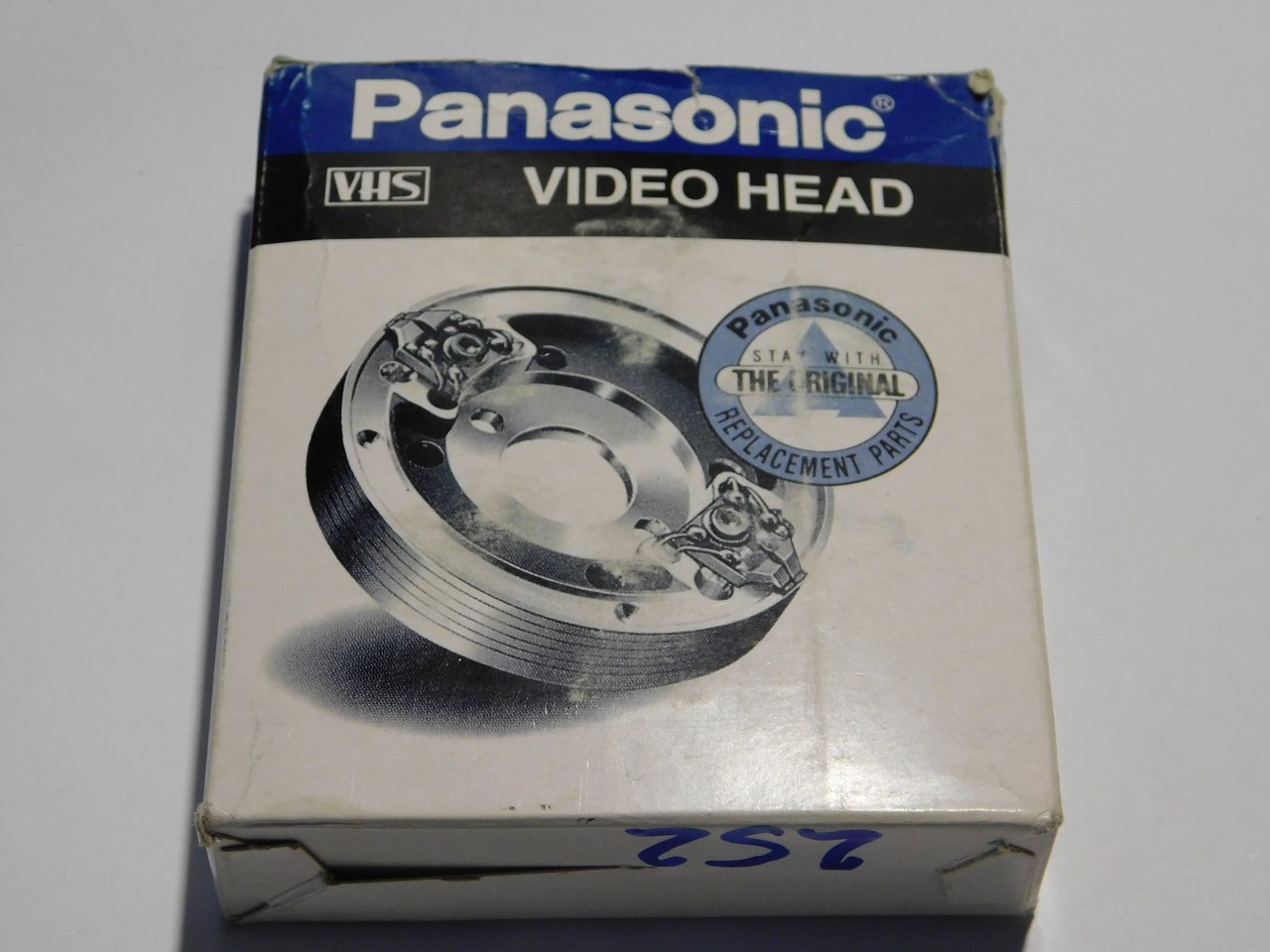

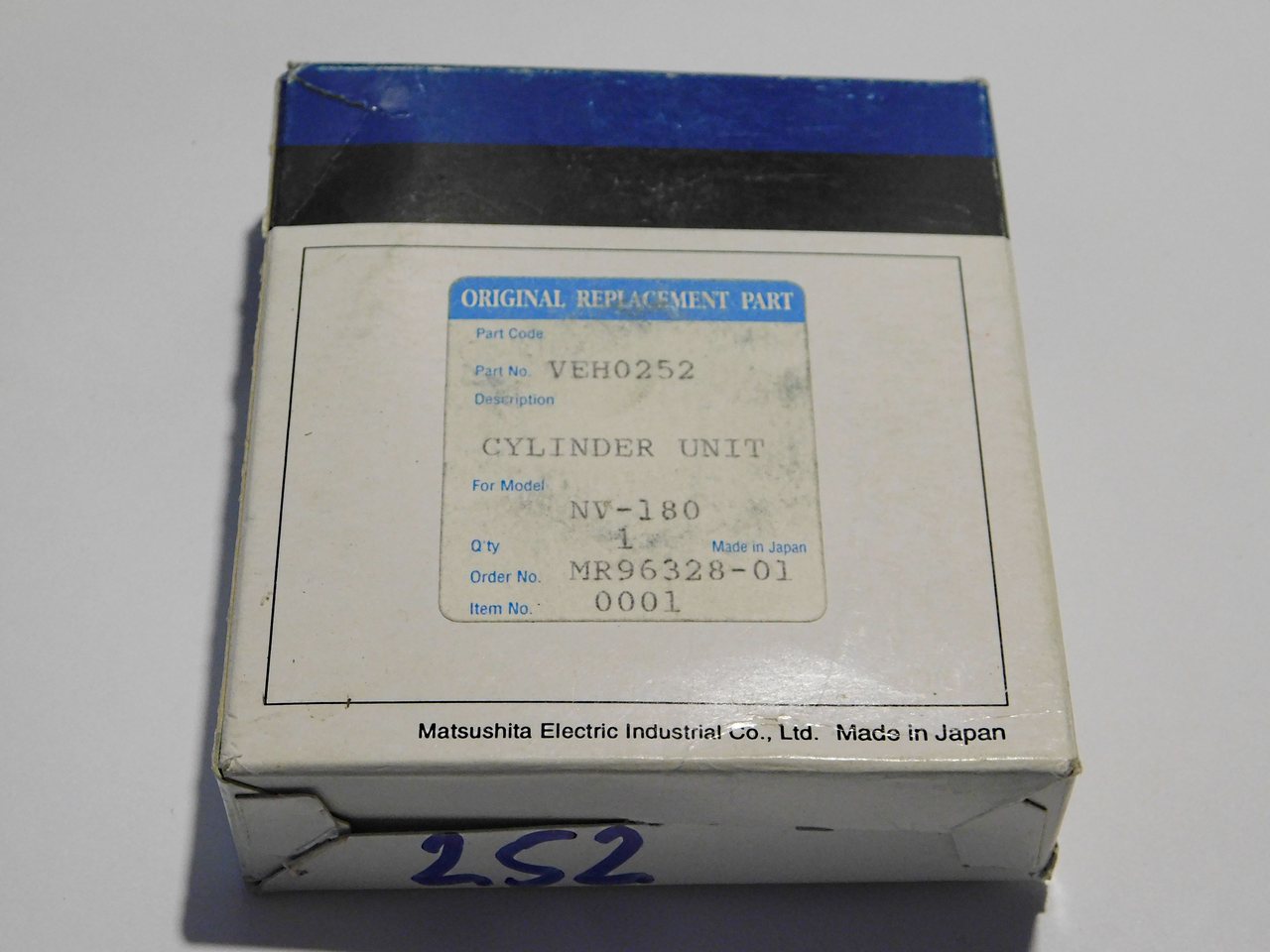

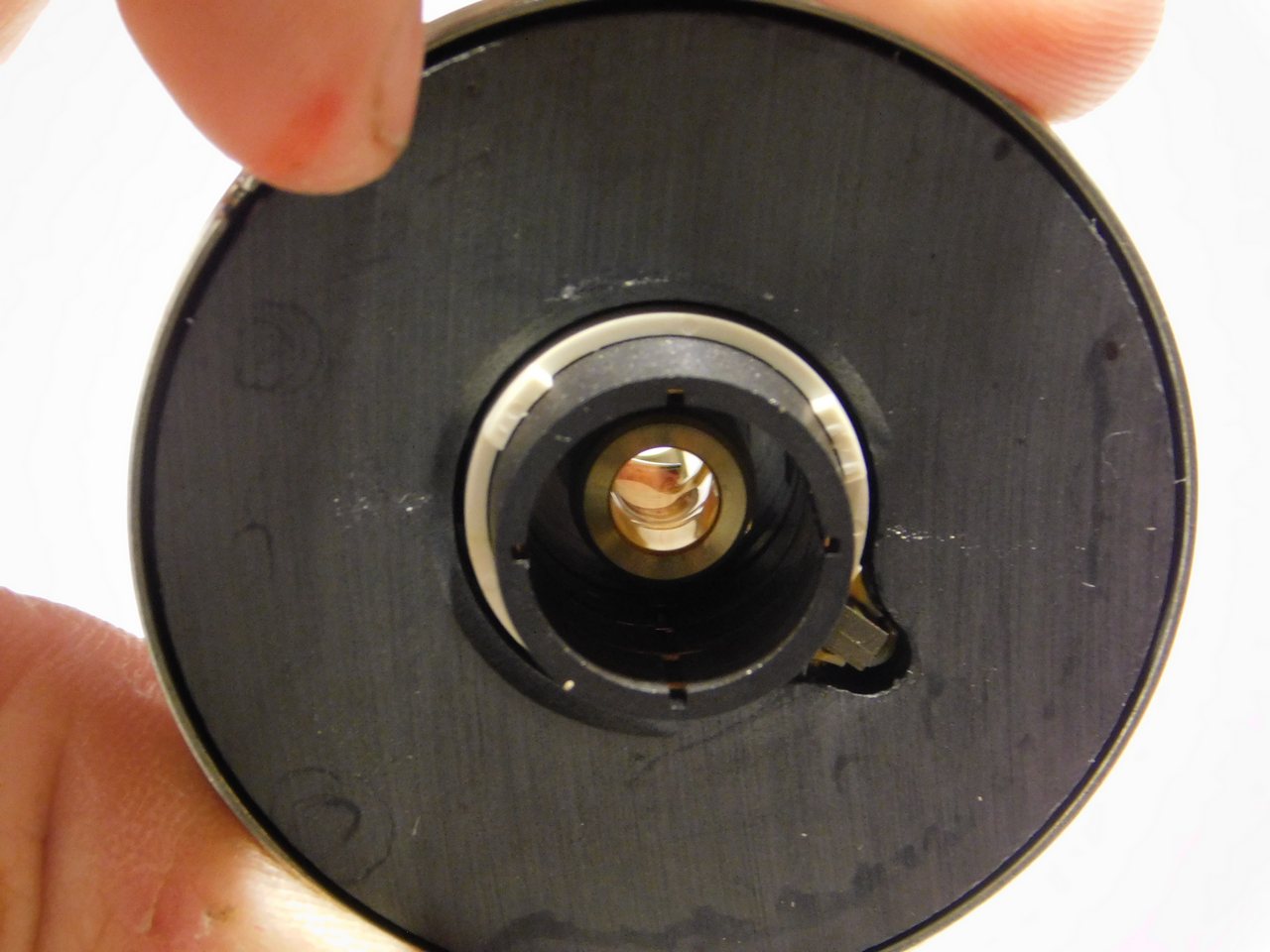

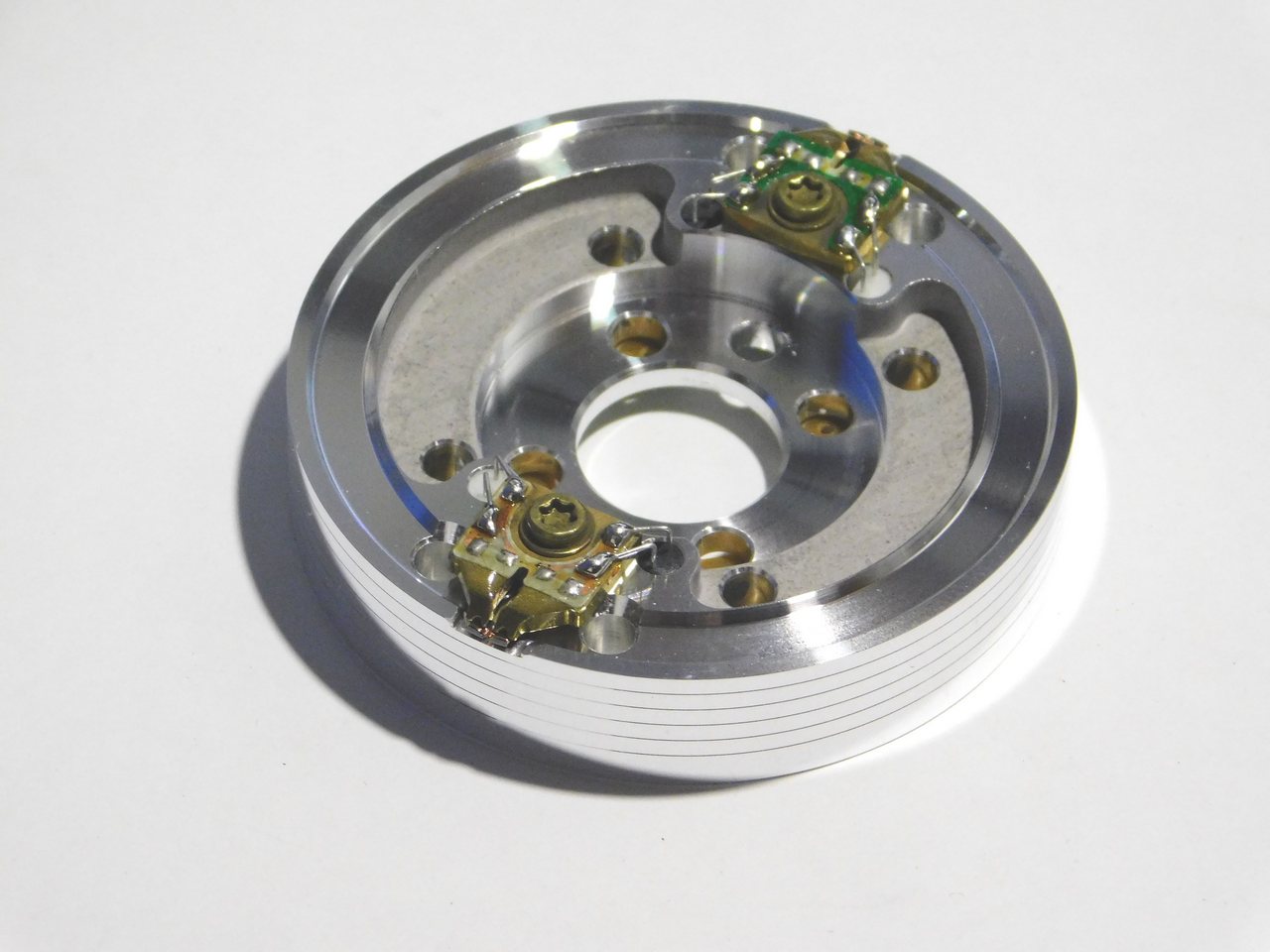

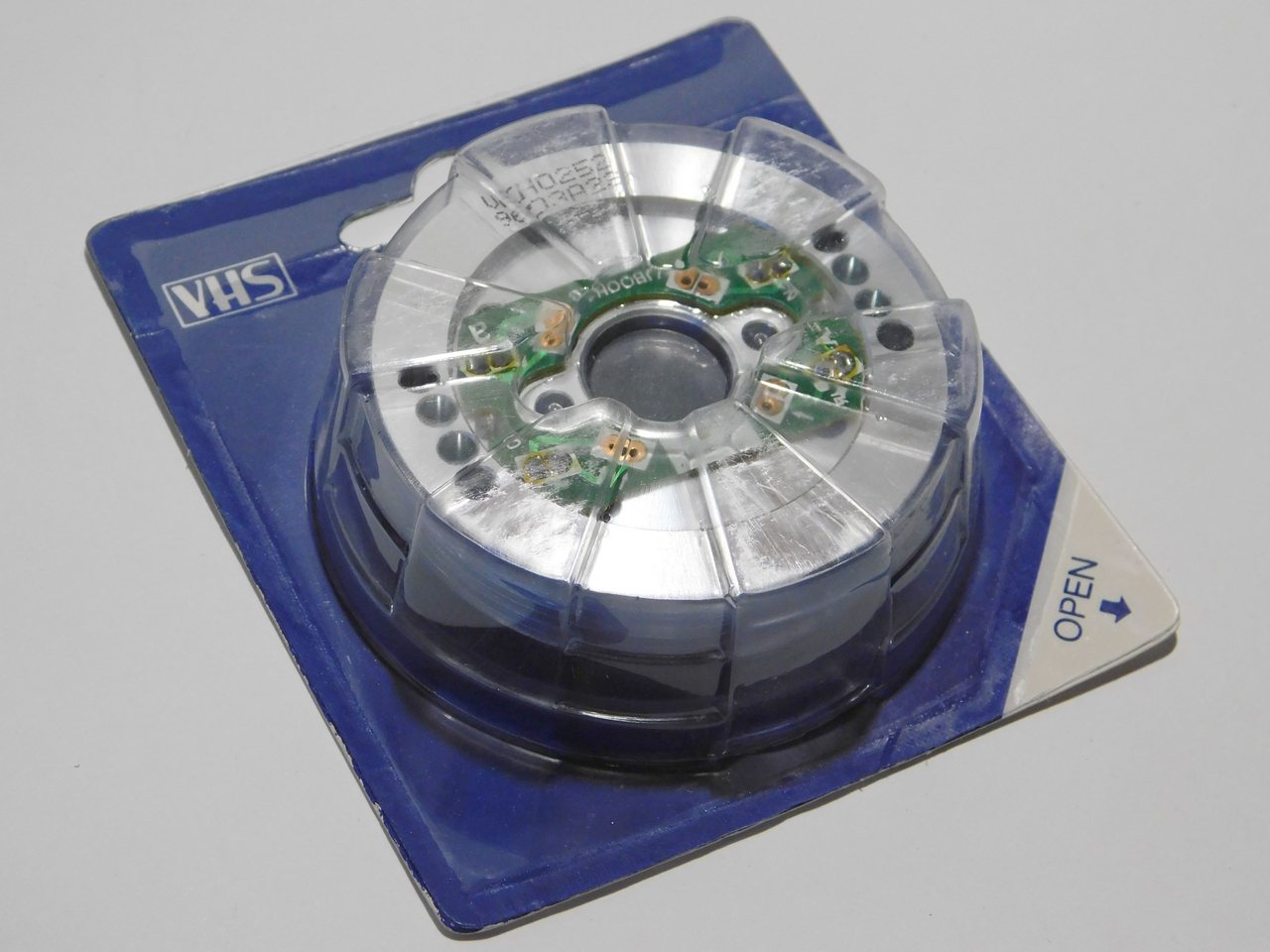

Новый верхний цилиндр Новый верхний цилиндр Новый верхний цилиндр Распечатанный цилиндр

Процедура замены БВГ включает этап заправки маслом гидродинамического подшипника. На практике выяснилось, что для такой задачи подходит масло для автоматических коробок передач ATF III. Выглядит как очень жидкая субстанция красного цвета.

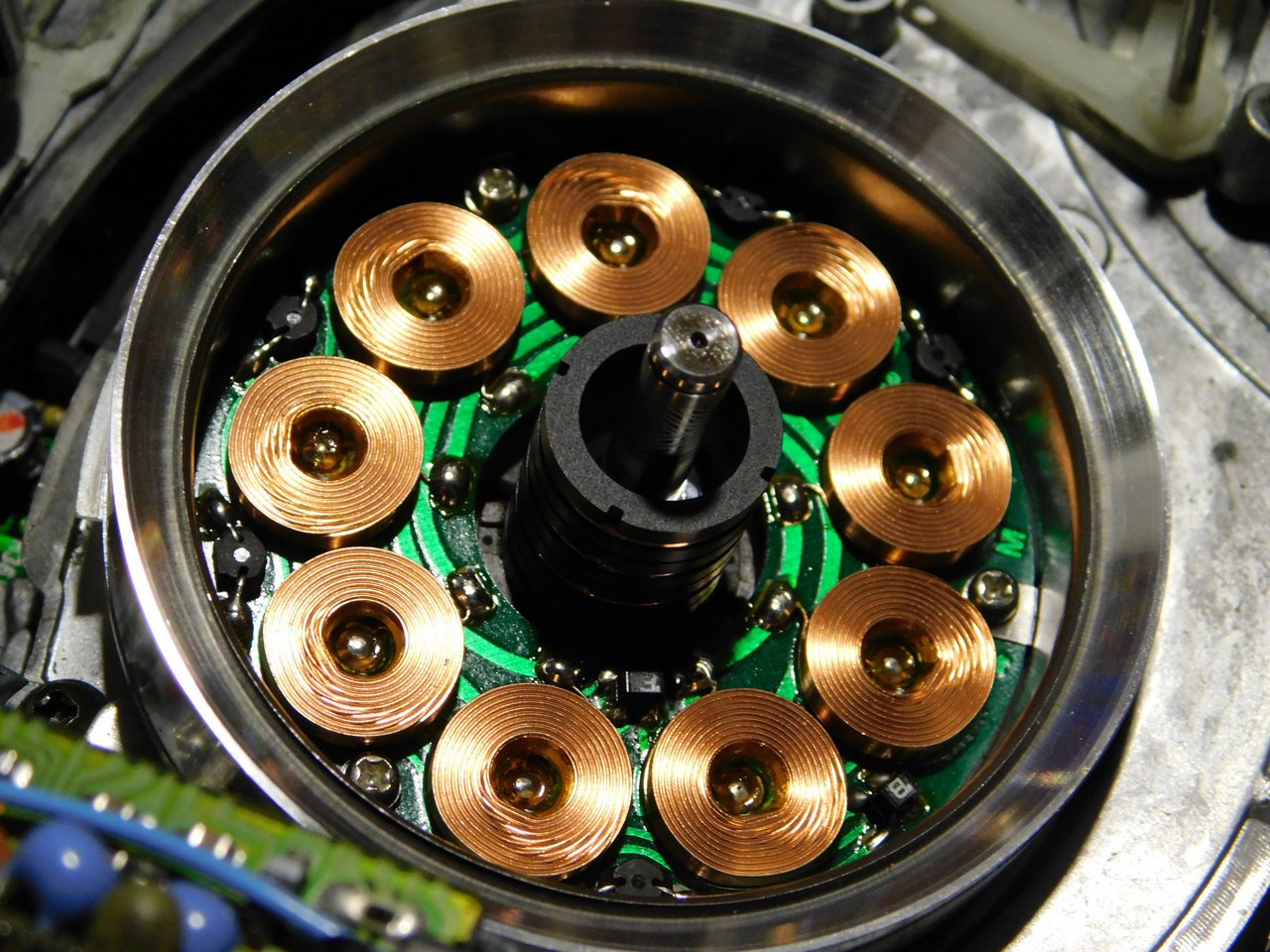

Нижняя половина БВГ Количество масла для гидродинамического подшипника

Процесс замены верхнего цилиндра кратко описан в моем видео. Показаны основные моменты в процессе замены. Также есть ролик Макса Крюкова, который более подробно показал этот процесс.

Видеозахват

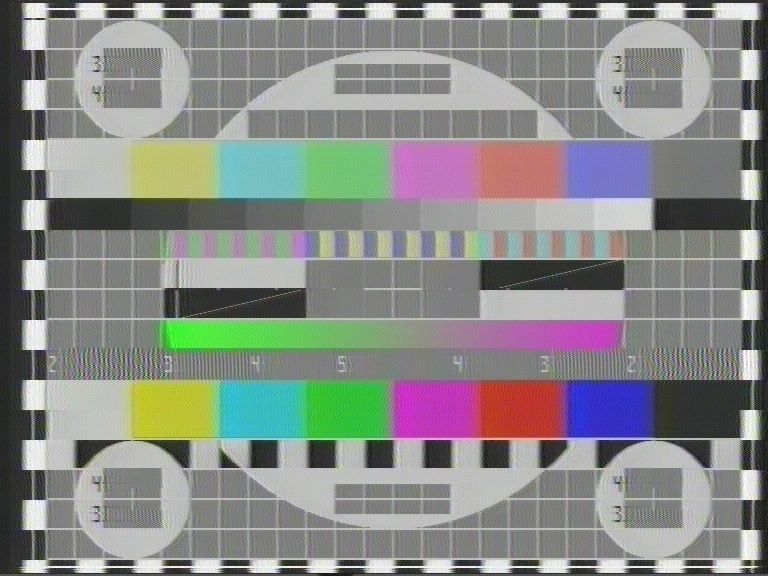

УЭИТ записанный самим видеомагнитофоном:

УЭИТ

Дополнительные материалы

 (70.9Mb) Сервис-мануал на Panasonic NV-180
 (4.41Mb) Крепежные ушки для установки ремня (STL)

Серия видео от Макса Крюкова, посвященная полной переборке данных видеомагнитофонов:
