Описание УПДМЛ ЕС-9002 из книги "Электронные вычислительные машины"
Эта страница является копией из книги Семененко В. А., Айдинян В. М., Липовой А. Д. - Электронные вычислительные машины, 1991.
Для подготовки данных на магнитных носителях применяются не только автономные УПД, но и многопультовые системы подготовки данных (СПД), работающие под управлением мини- или микроЭВМ.
В ЕС ЭВМ в качестве автономных УПД на магнитной ленте используются устройства ЕС-9002 и ЕС9004.

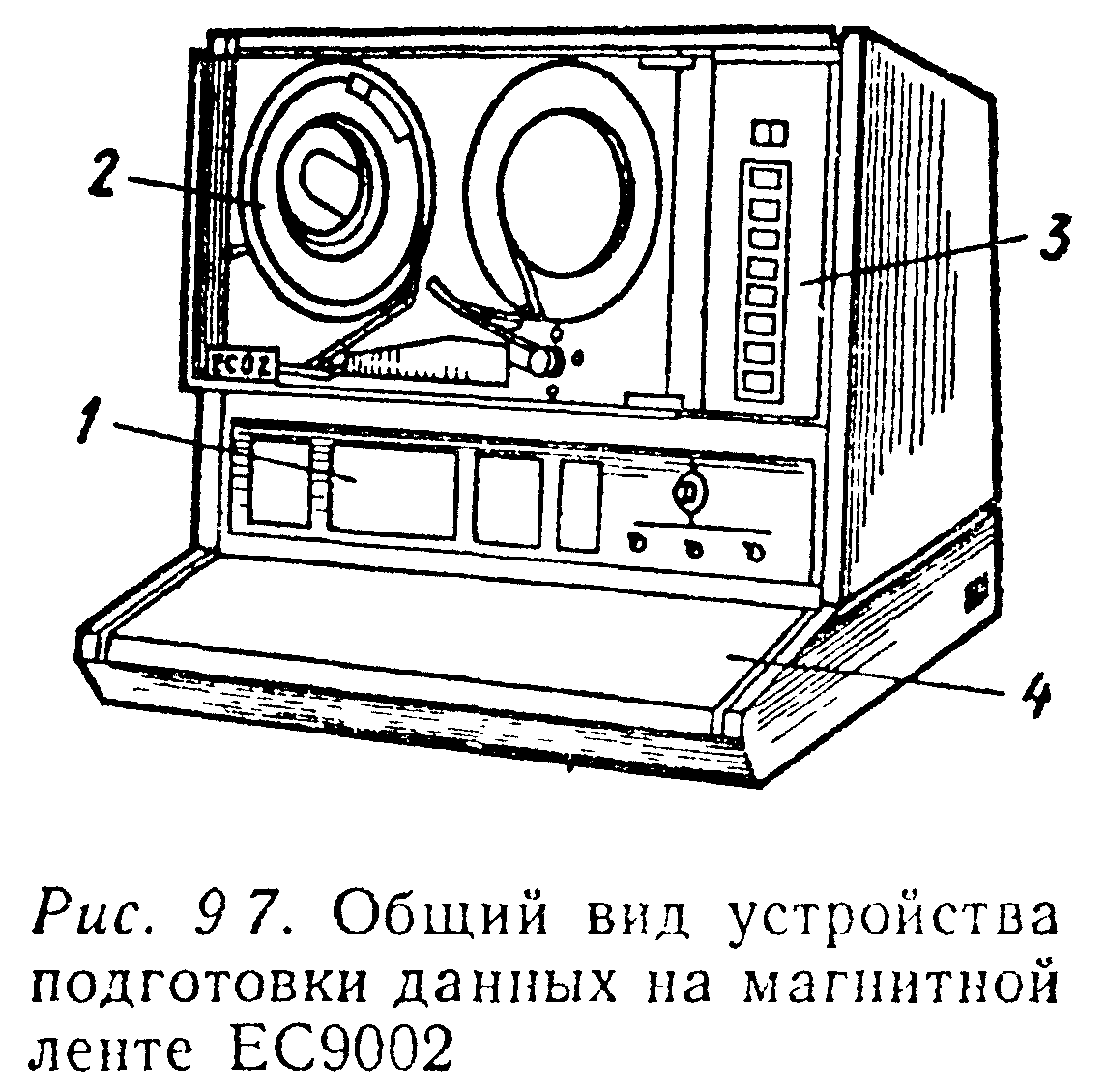

На рис.9.7 показан внешний вид устройства ЕС-9002. Данные вводятся с клавиатуры 4 устройства по-блочно, причем блоки этих данных сначала записываются в буферную память, а оттуда переносятся на магнитную ленту 2. Длина блоков записи составляет 80 или 160 символов. Расположение данных на магнитной ленте определяется соответствующей программой, предварительно введенной оператором с клавиатуры в буферную память.
Для визуального контроля вводимых данных и программы предусматривается знаковая индикация на соответствующей панели 1.
Клавиатура устройства ЕС-9002 схожа с клавиатурой пишущей машинки. Она содержит четыре ряда клавиш по 15 в каждом ряду и одну удаленную клавишу для ввода пробела. Информационные клавиши (их 48) предназначаются для ввода 83 символов, в том числе букв русского и латинского алфавита, цифр И рис. 97. Общий вид устройства специальных знаков. Для подготовки данных на магнитной удобства ввода цифровой ленте ЕС-9002 информации имеется дополнительная клавиатура, состоящая из 11 клавиш. Функциональные клавиши (их 12) служат для управления работой устройства. Кроме того, на пульте 3 имеется восемь кнопок, с помощью которых можно управлять лентопротяжным механизмом и блоком записи на магнитную ленту.
В устройстве предусматривается специальный режим контроля, в процессе которого записанная на ленту информация по-блочно считывается, заносится в буферную память, а затем сравнивается с аналогичной информацией, повторно набранной оператором на клавиатуре. Если при этом обнаруживается ошибка, то лента возвращается назад и производится повторная запись данных с последующим дополнительным контролем.
Устройства ЕС-9002 и ЕС9004 выпускаются в нескольких модификациях, в которых предусматриваются некоторые дополнительные возможности. Например, в модификации ЕС-9002.01 осуществляется перезапись данных с одной магнитной ленты на другую. Модификация ЕС-9002.02 оснащается печатающим устройством ИЗОТ-0230 для распечатки информации, записанной на магнитной ленте. Модификация ЕС9004.03 позволяет вводить и записывать на магнитную ленту данные, считываемые с перфокарт с помощью устройства ИЗОТ-6001.
Для подготовки больших объемов - информации на магнитной ленте в ЕС ЭВМ применяются многопультовые системы, например ЕС9003 и ЕС9005.
В состав системы ЕС9003 входит миниЭВМ ИЗОТ-0310 с накопителем на магнитном диске СМ5400 емкостью 5 Мбайт. Данные вводятся с клавиатур дисплейных пультов в миниЭВМ, где они проверяются, редактируются и компонуются в НМД, откуда переписываются в НМЛ ИЗОТ-5003. Количество дисплейных пультов подготовки данных от 4 до 16. В системе ЕС9005 емкость накопителя на магнит- ном диске увеличена до 29 Мбайт, а количество пультов — до 32. К многопультовым системам подготовки данных на магнитной ленте относятся также системы СПД-9000М и Видеоплекс 3, построенные соответственно на базе миниЭВМ СМ-1 и ЕС1010М.
