Внимание! Разыскиваются ЛЮБЫЕ материалы по этому видеомагнитофону: инструкция по ремонту, схемы, осциллограммы, инструкция по эксплуатации, запасные части, а также видеоголовки типа ФГВ.
Оглавление:
Фотографии
Видео

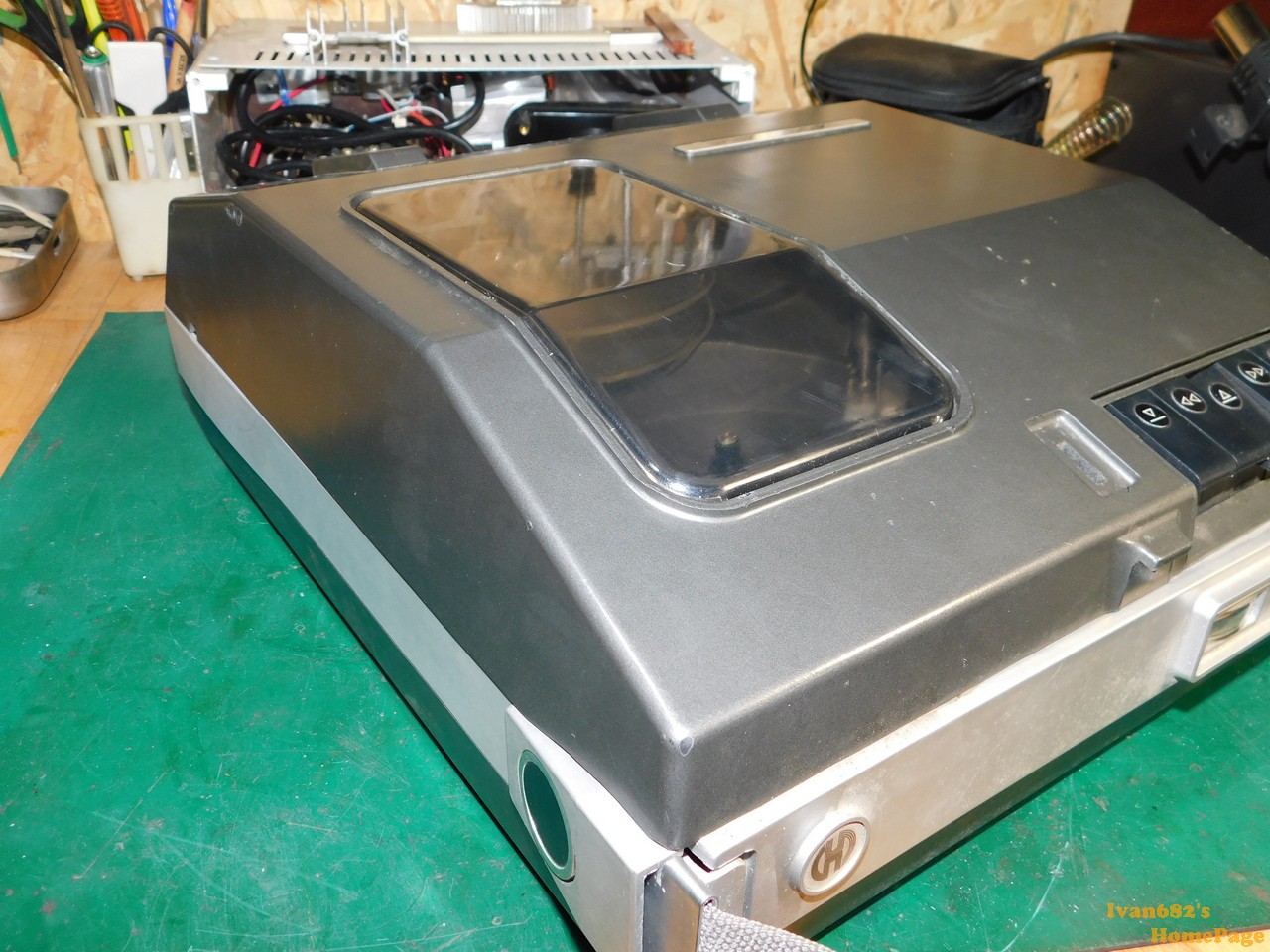

Вид видеомагнитофона спереди. Корпус пластиковый. Сразу же заметна утрата - отсутствует замок крышки. Без замка нельзя носить видеомагнитофон на ремне, так как крышка открывается самостоятельно. Это может привести к поломке петель крышки, они очень хрупкие.

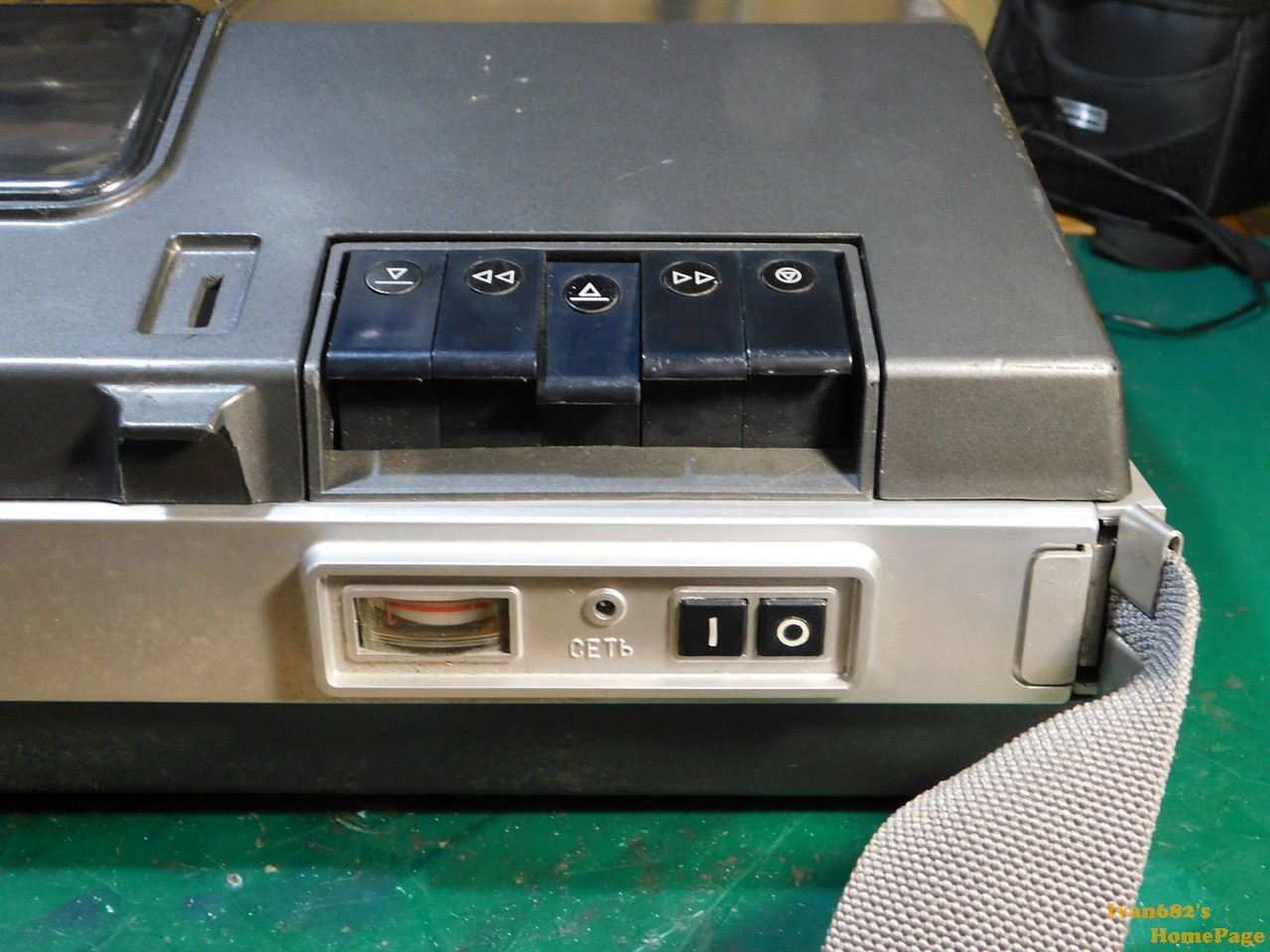

Вид на клавиши управления вблизи. Клавиша воспроизведения немного провалилась, но клавиатура работает. На передней панели также есть светодиод индикации питания и кнопки включения видеомагнитофона. Управление питанием тоже электронное - нажатием кнопки "|" видеомагнитофон включается, а нажатием "0" - выключается.

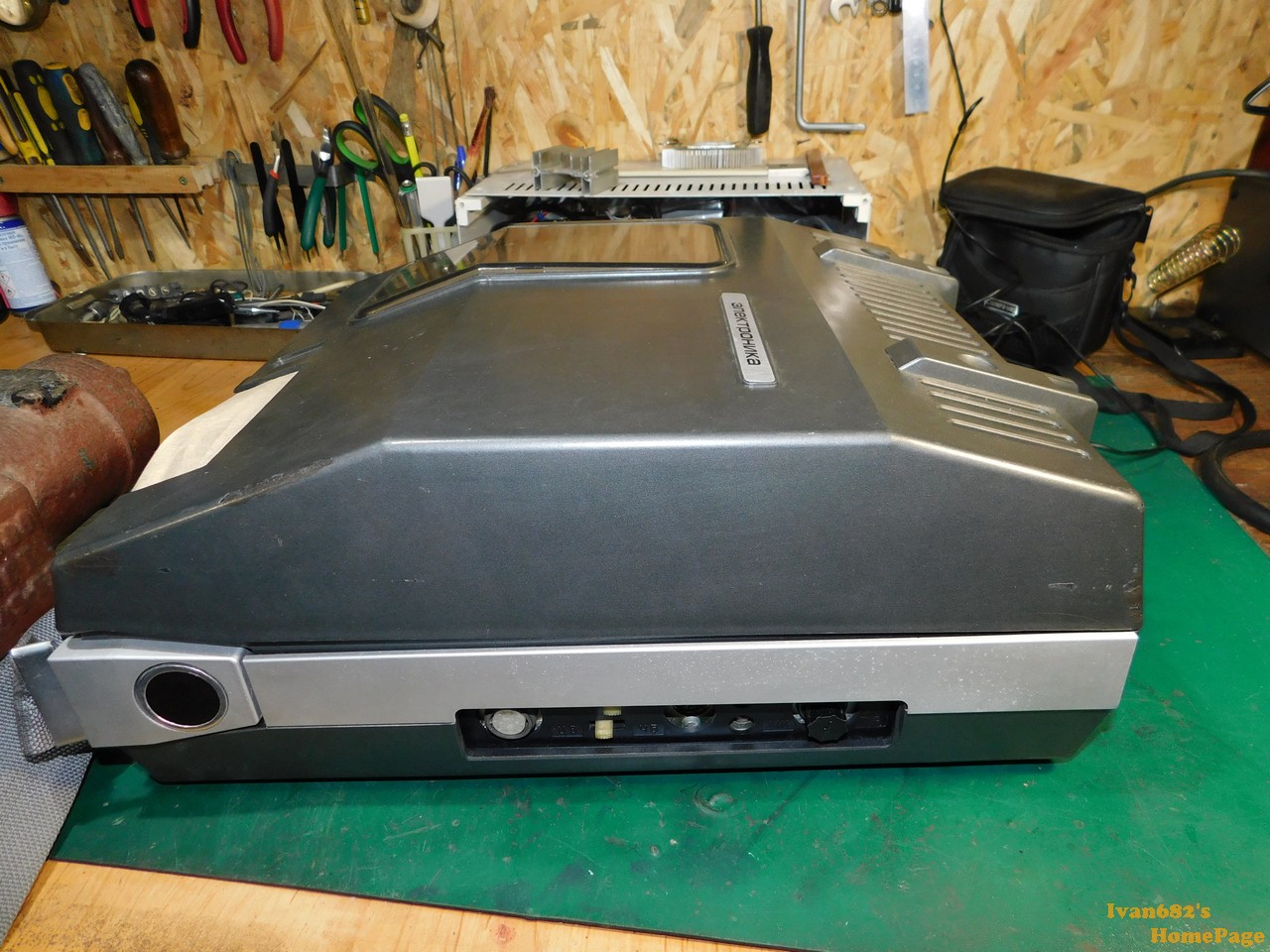

С другого бока присутствуют разъемы подключения и переключатели режимов.

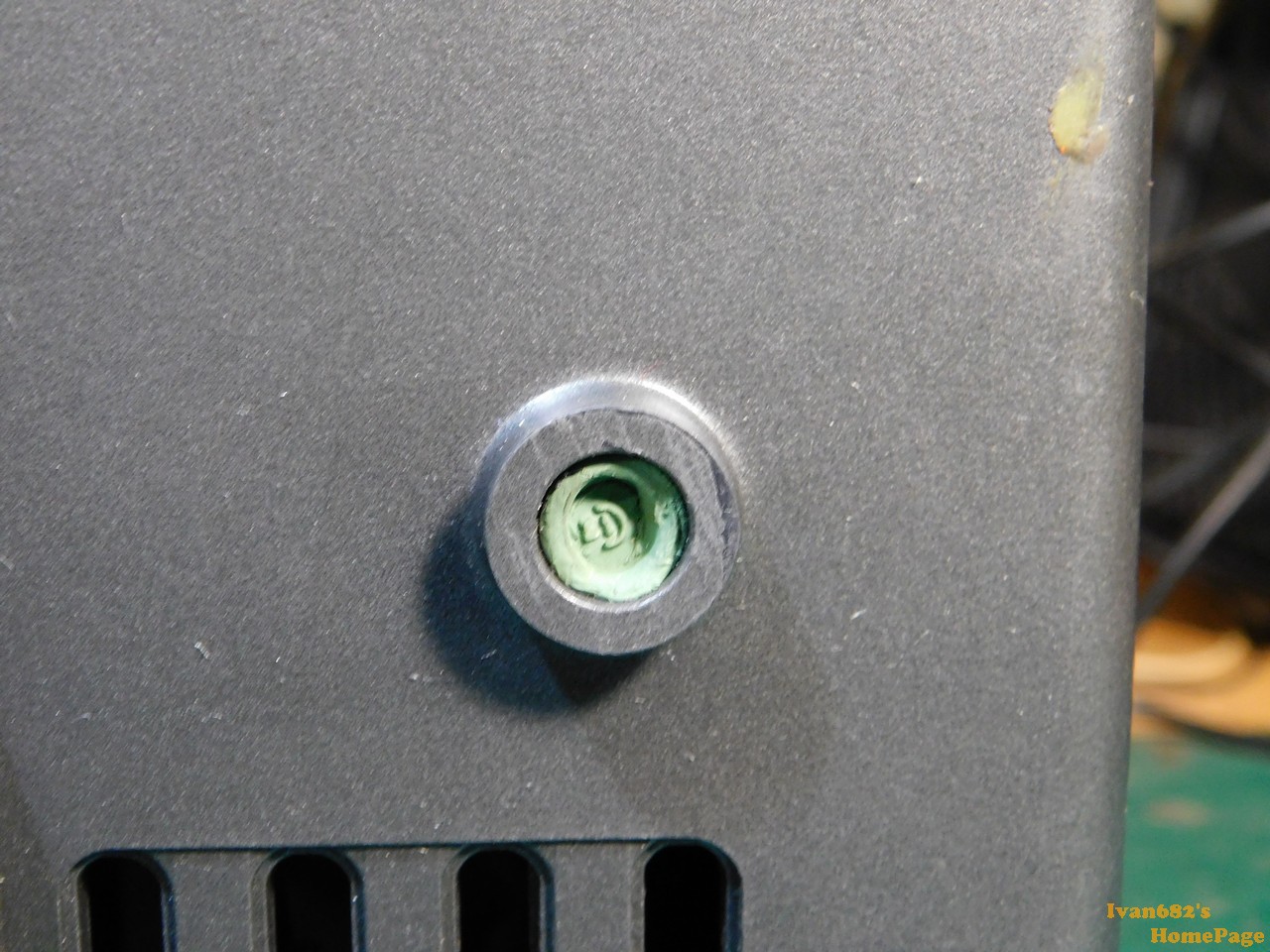

Вид на родную пломбу верхней пластиковой крышки. Видеомагнитофон раньше никогда не вскрывался.
Вид на плату видеоусилителей. Плата расположена прямо над блоков вращающихся видеоголовок.

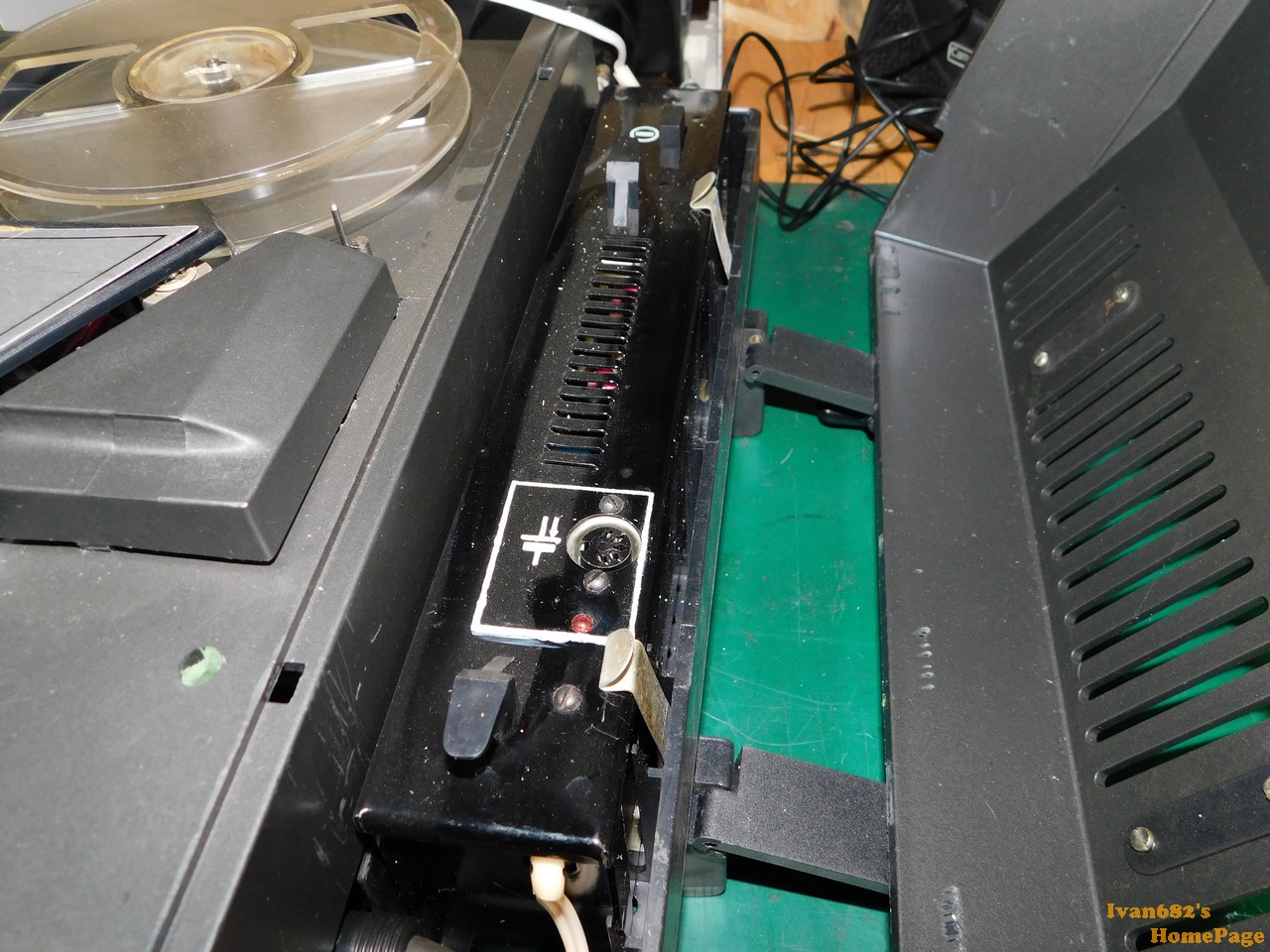

Блок питания видеомагнитофона, является съемным. В место БП можно установить аккумулятор и пользовать видеомагнитофоном без сети. Крышка, закрывающая БП, очень тугая, открывать с осторожностью.

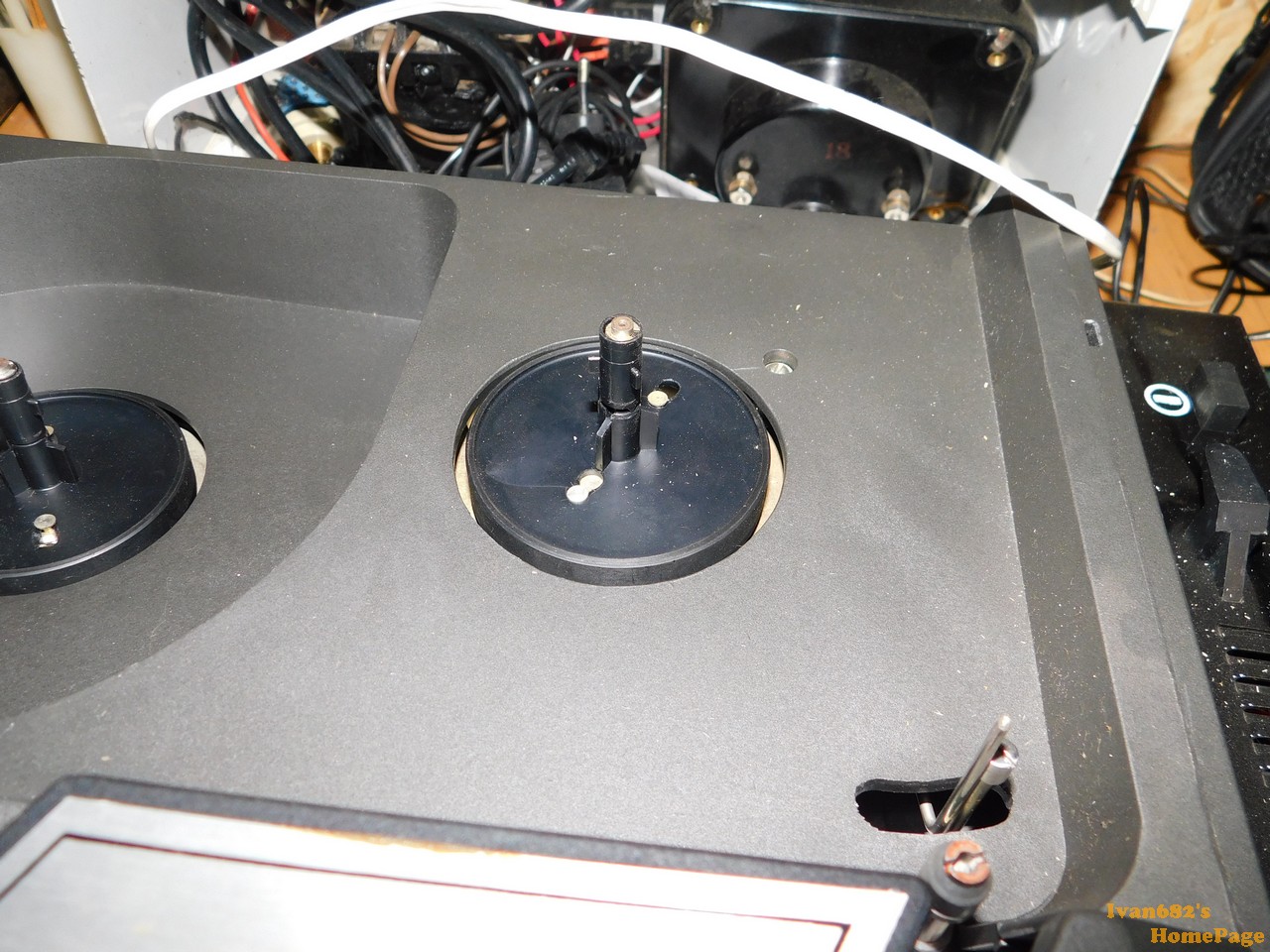

Вид вблизи на один из двух подкатушечников. Также видно датчик натяжения ленты, который также выполняет функцию автостопа.

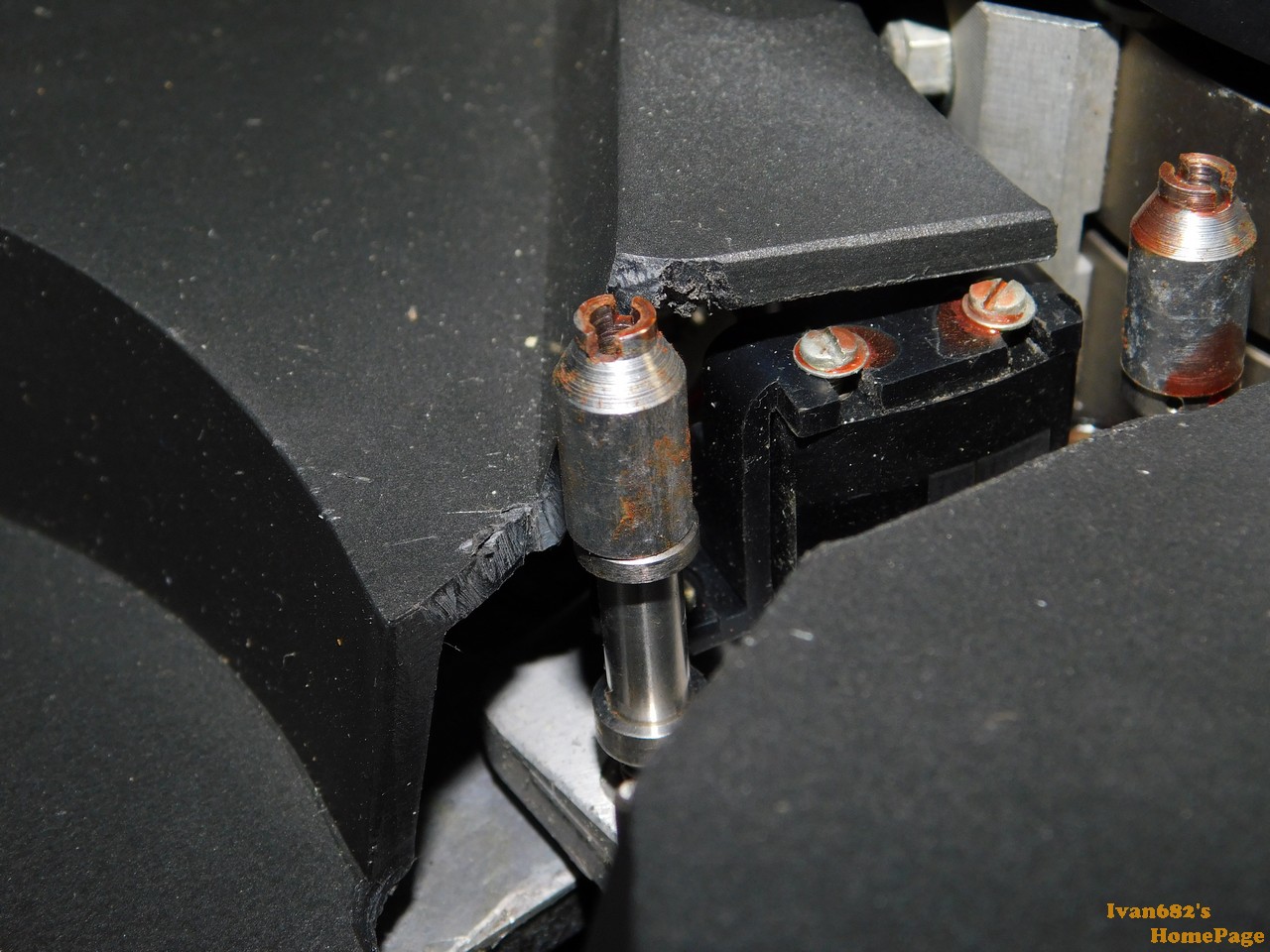

Вид на стирающую головку. Стойки около нее немного грязные. Также видно небольшую заводскую доработку на корпусе. Первая стойка не проходила через вырез, ввиду неправильной отливки и на заводе просто подточили пластик. Это многое говорит о культуре производства в те времена и внимание к мелочам.

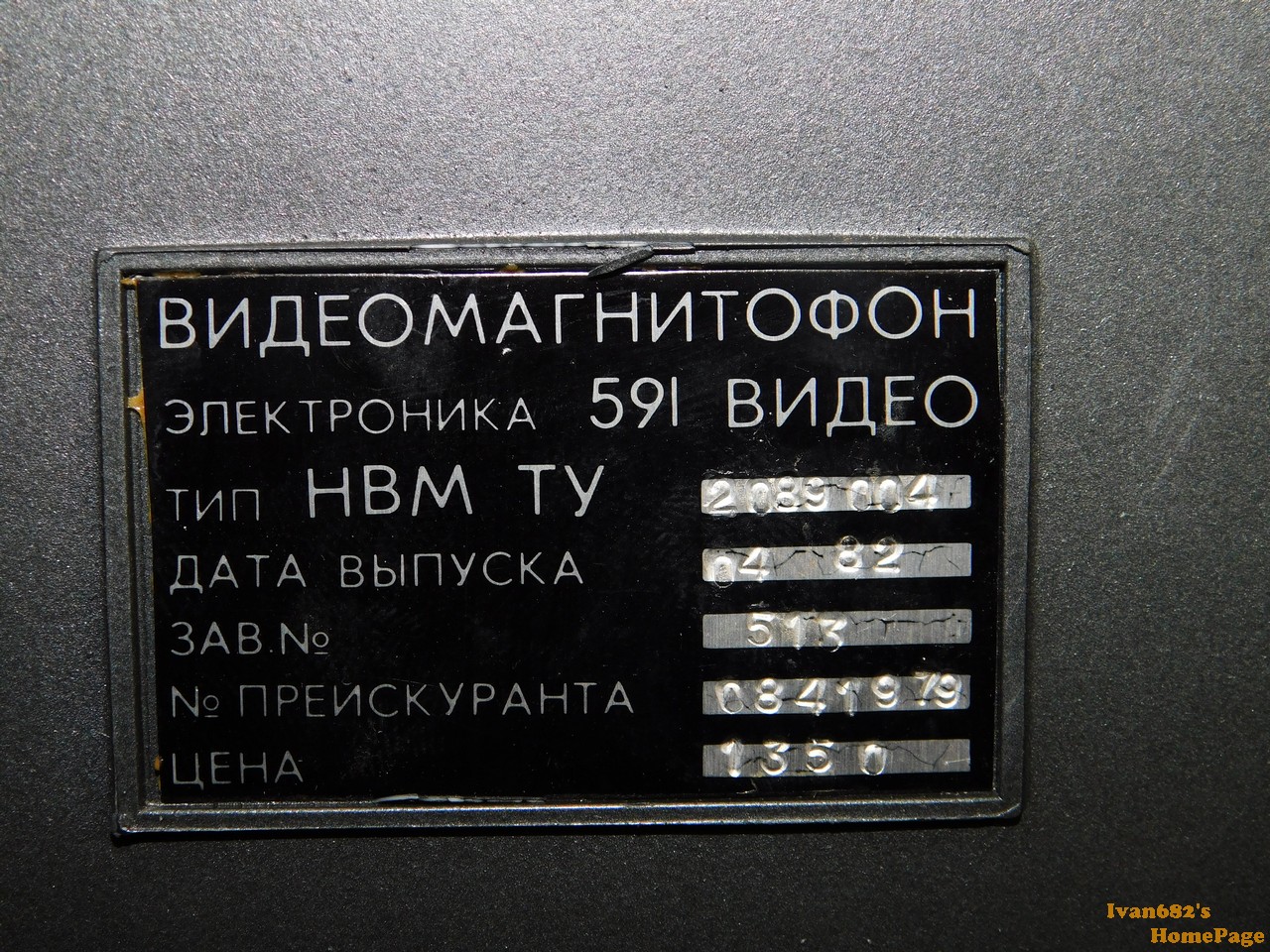

Шильдик видеомагнитофона. Серийный номер: 513. Видеомагнитофон из ранних. Год выпуска: 1982.

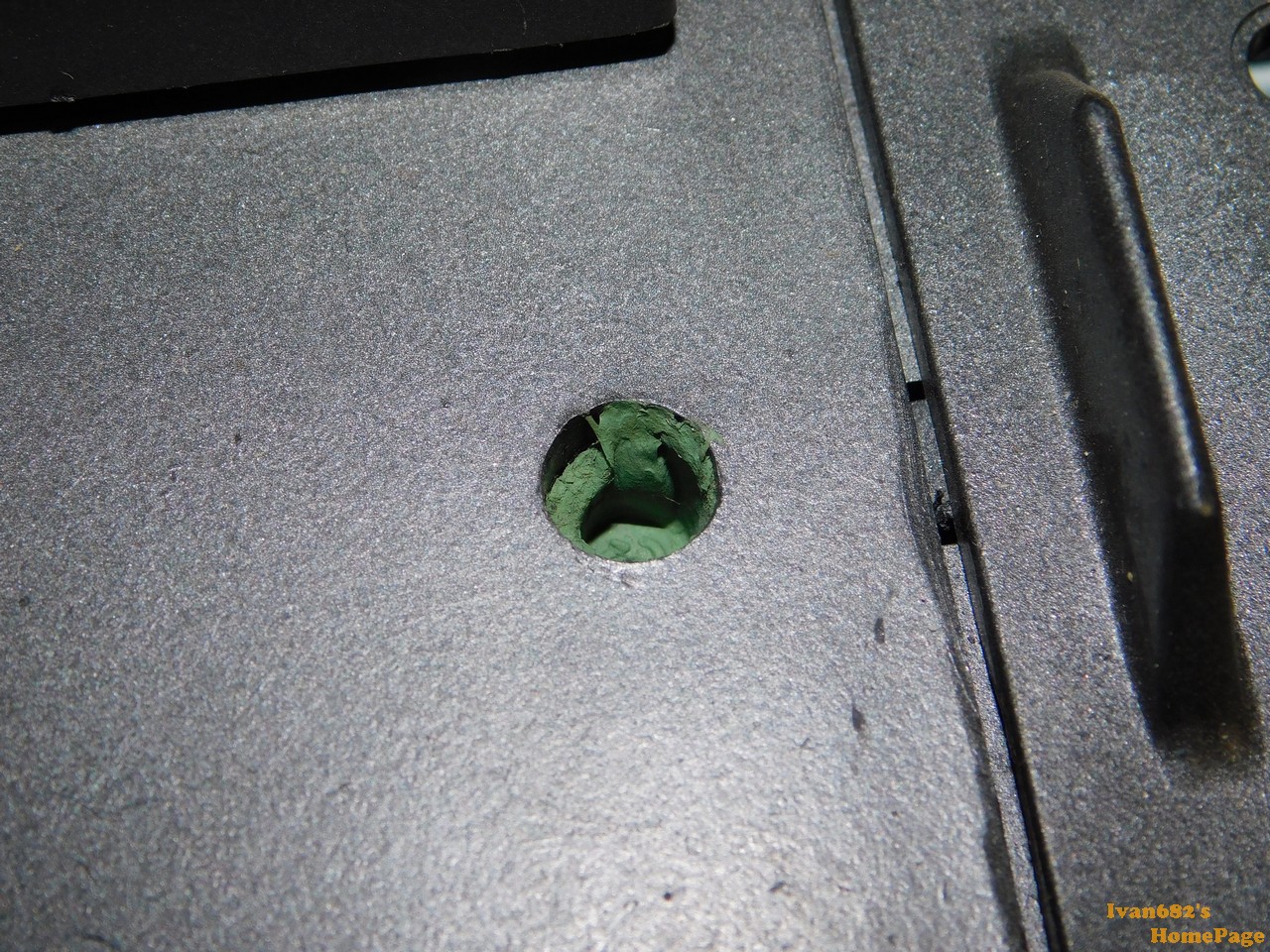

Вид на родную пломбу на нижней крышке, скрывающей платы.

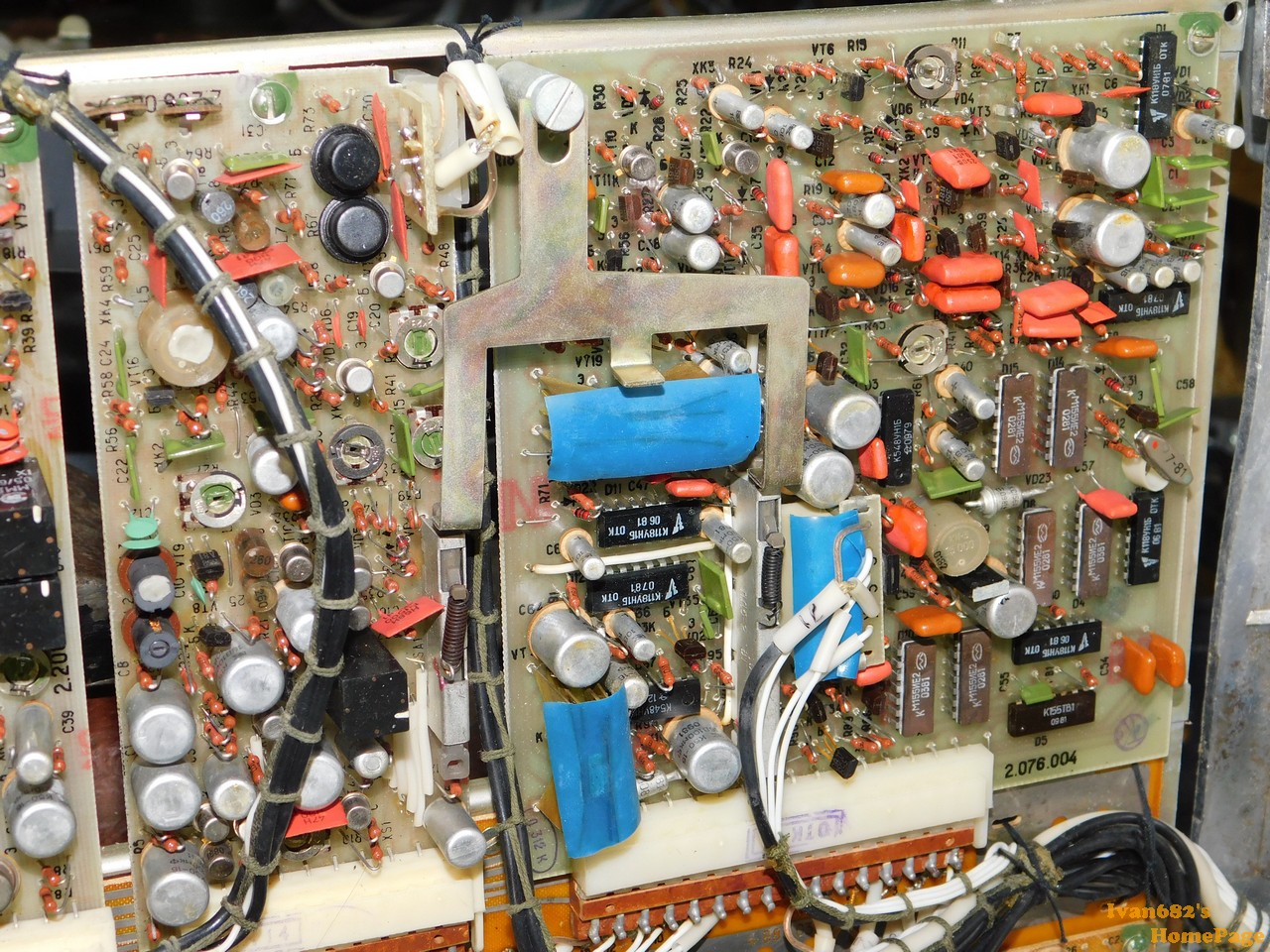

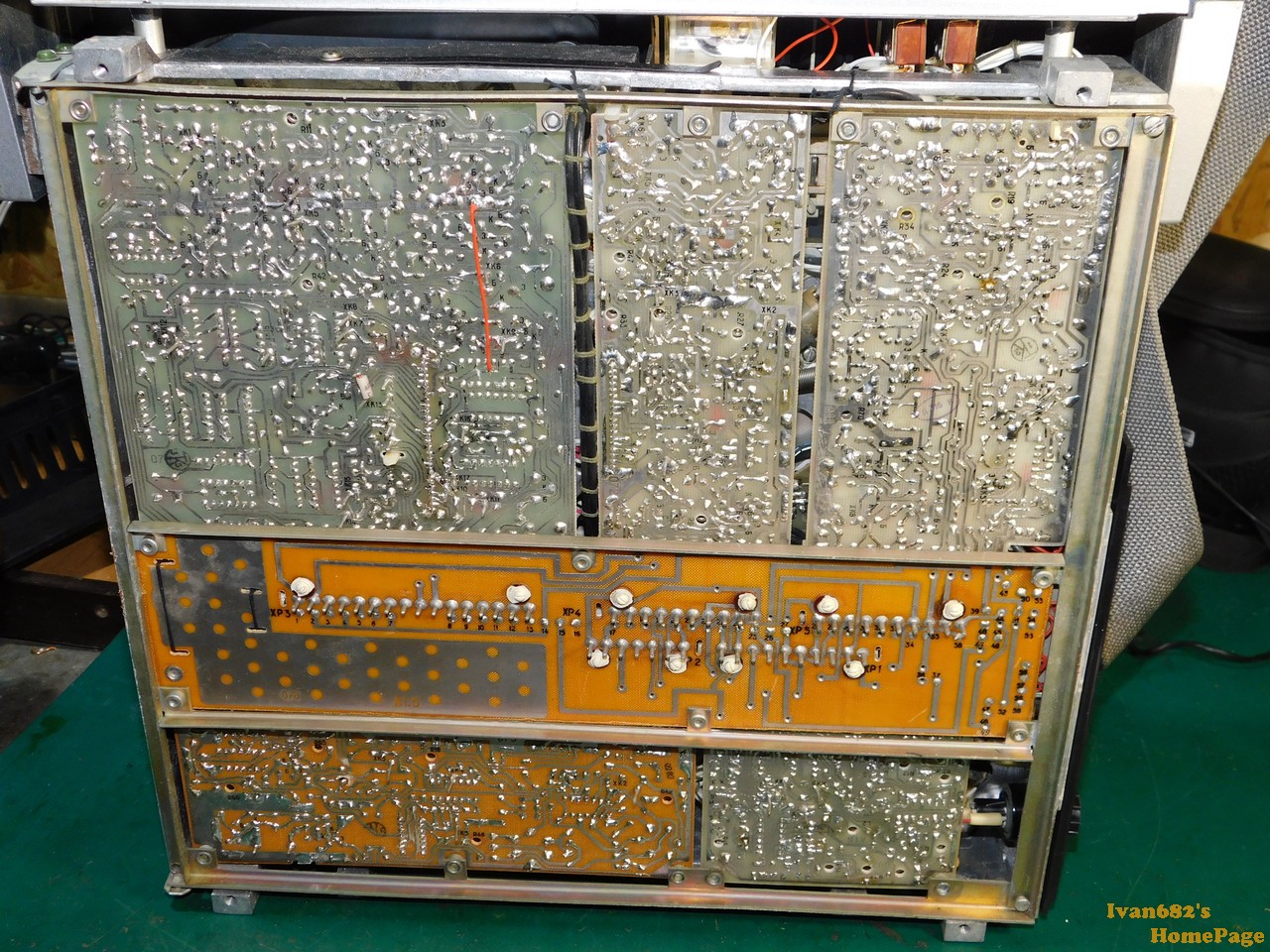

Общий вид на электронику видеомагнитофона. В этом видеомагнитофоне существенно повысили ремонтопригодность электроники и все платы подключаются через разъемы.

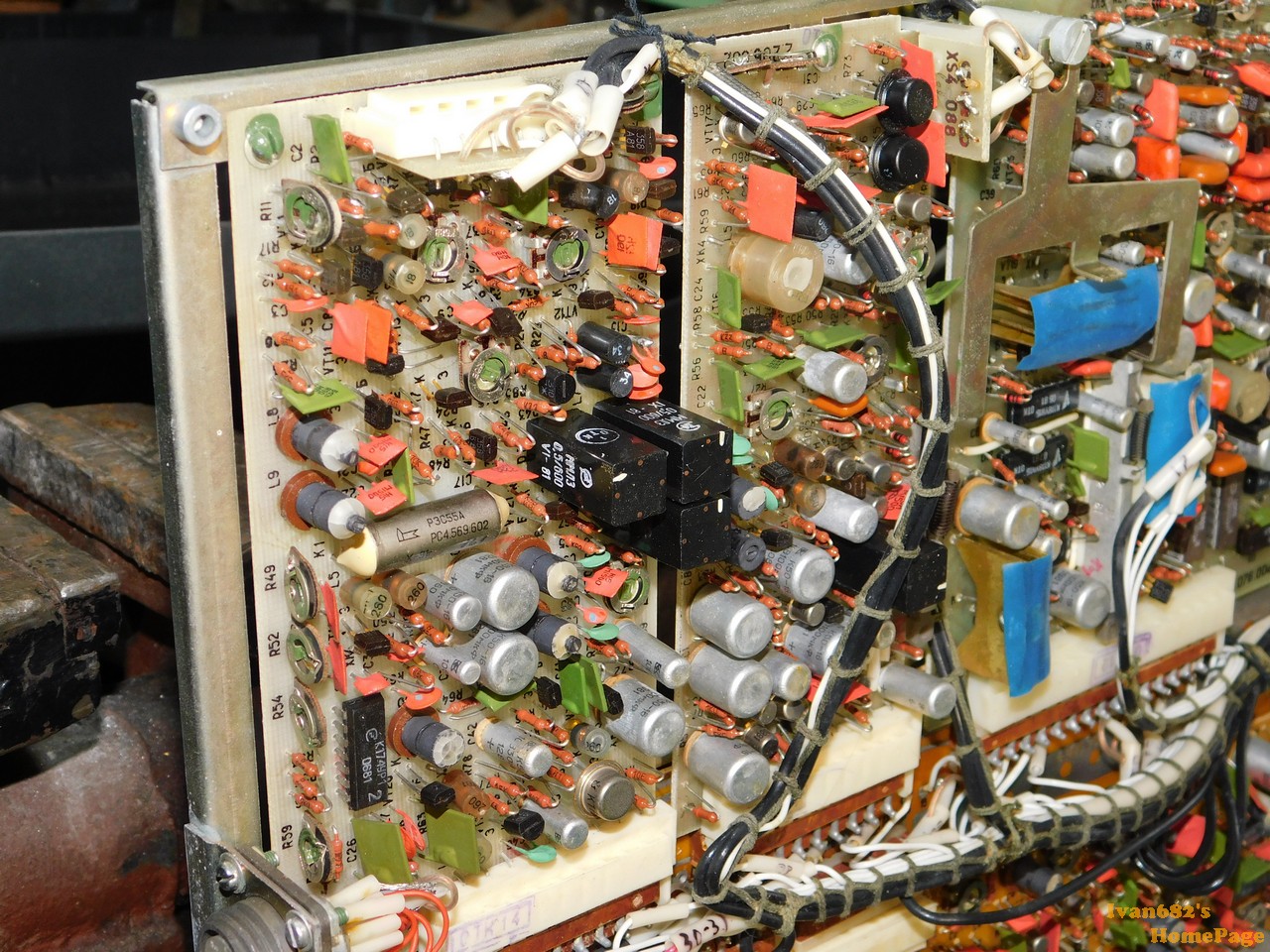

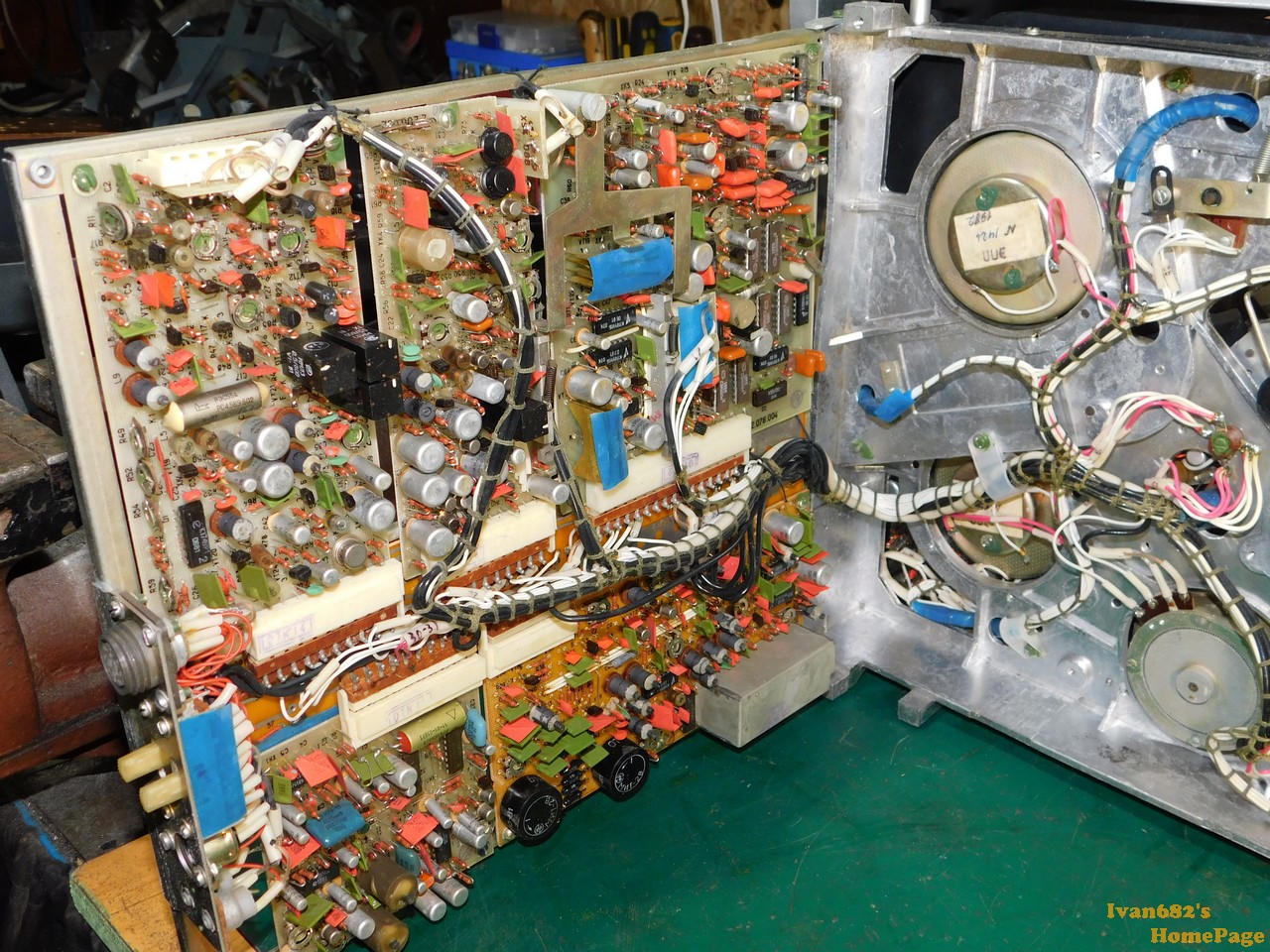

Сама дверца открывается, для легкой отладки. Платы легко отключаются от видеомагнитофона.

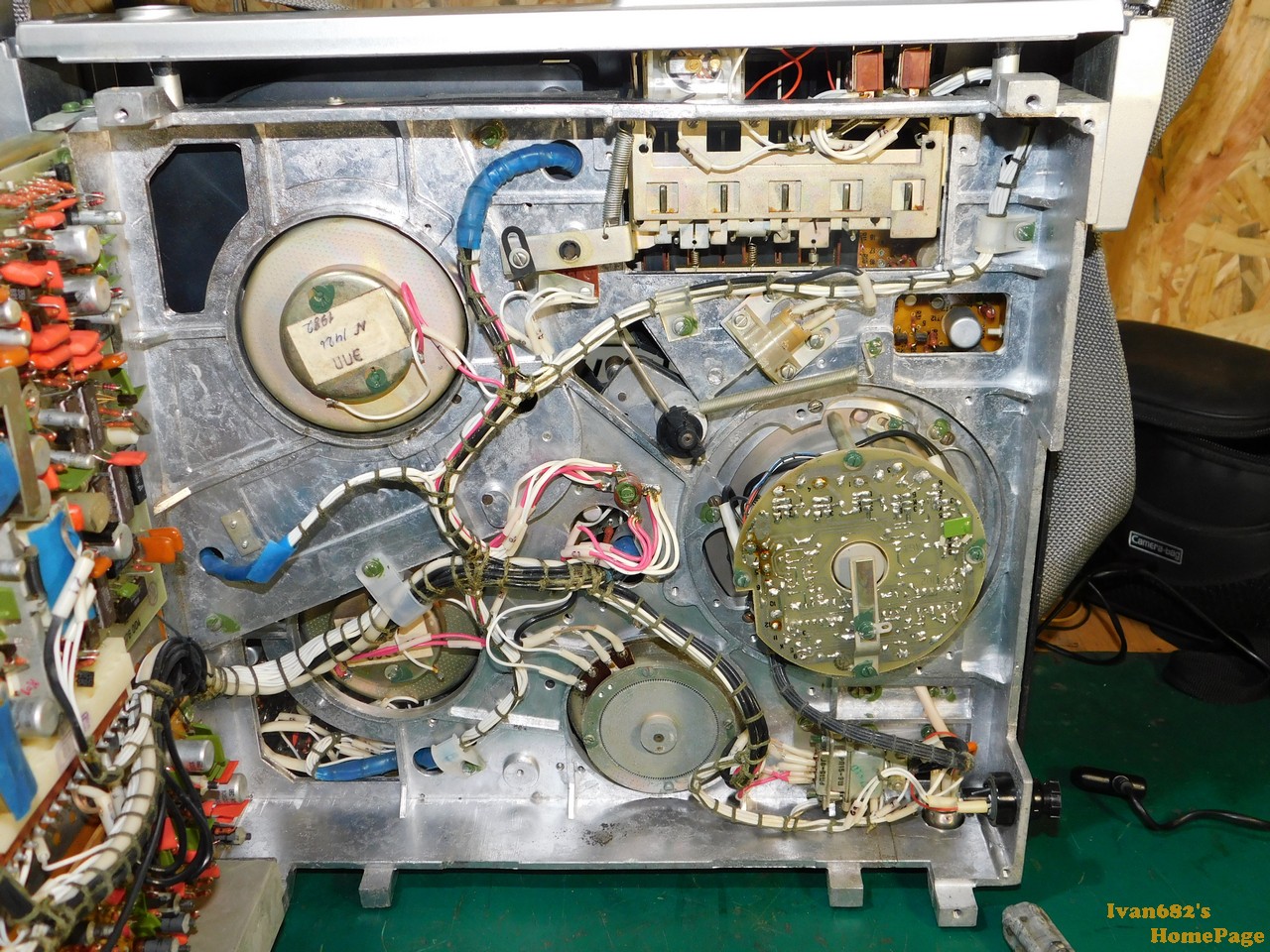

Приближенный вид на механику видеомагнитофона. Как видно на фото, в данном видеомагнитофоне нет пассиков или роликов. Аппарат полностью прямоприводный. Привод у всего: у подкатушечников, у тонвала, у БВГ.

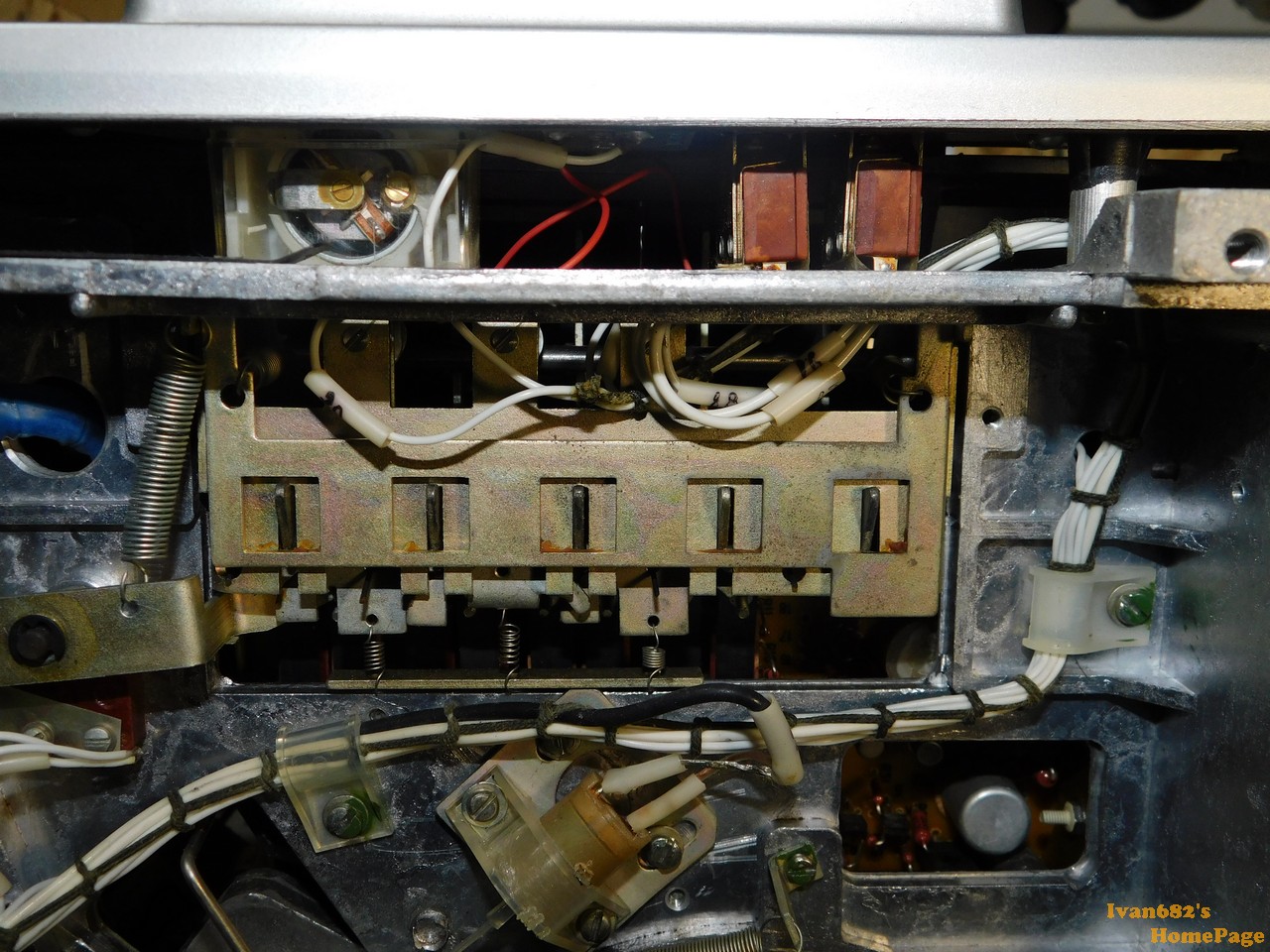

Вид на клавиши управления.

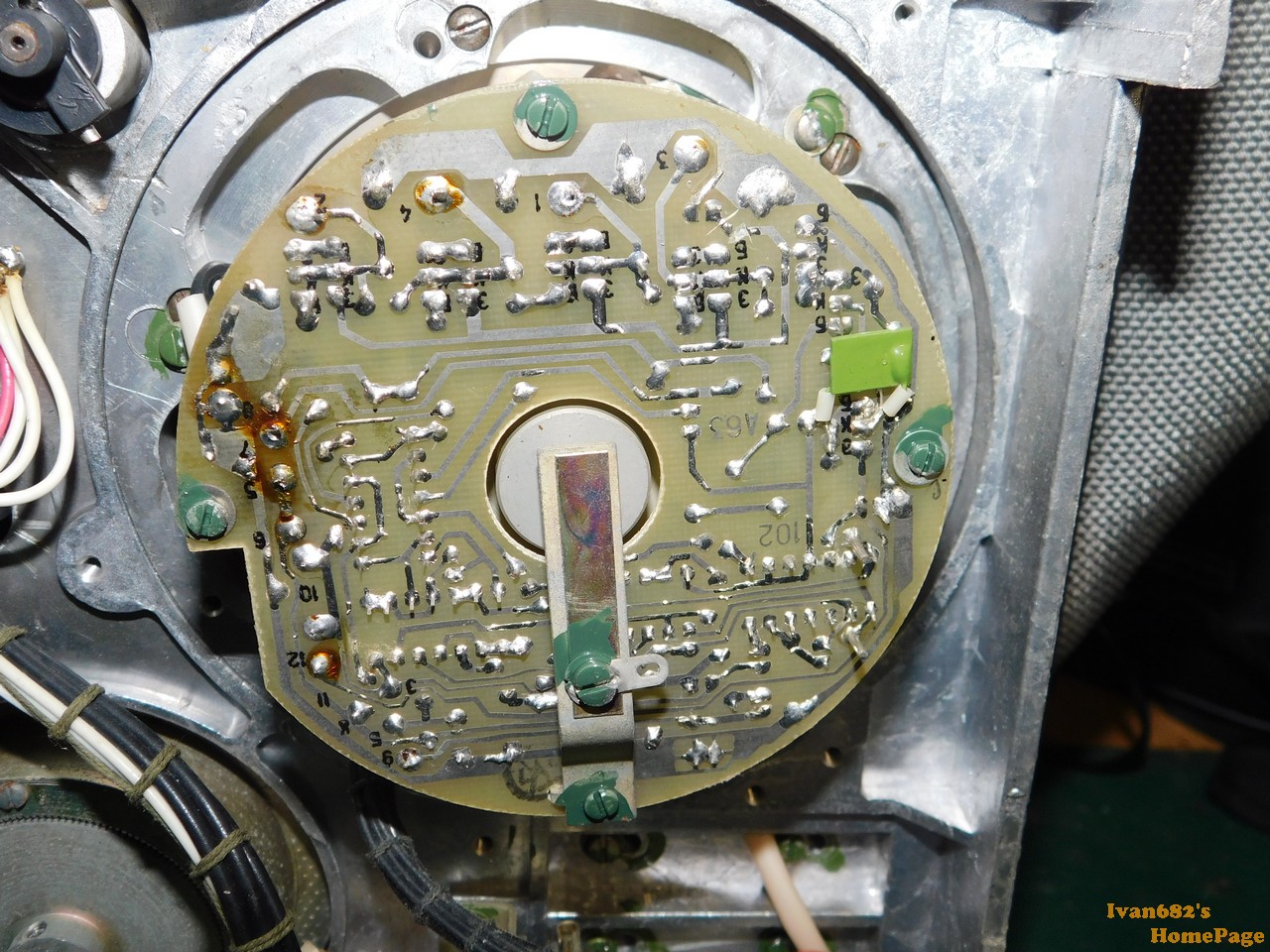

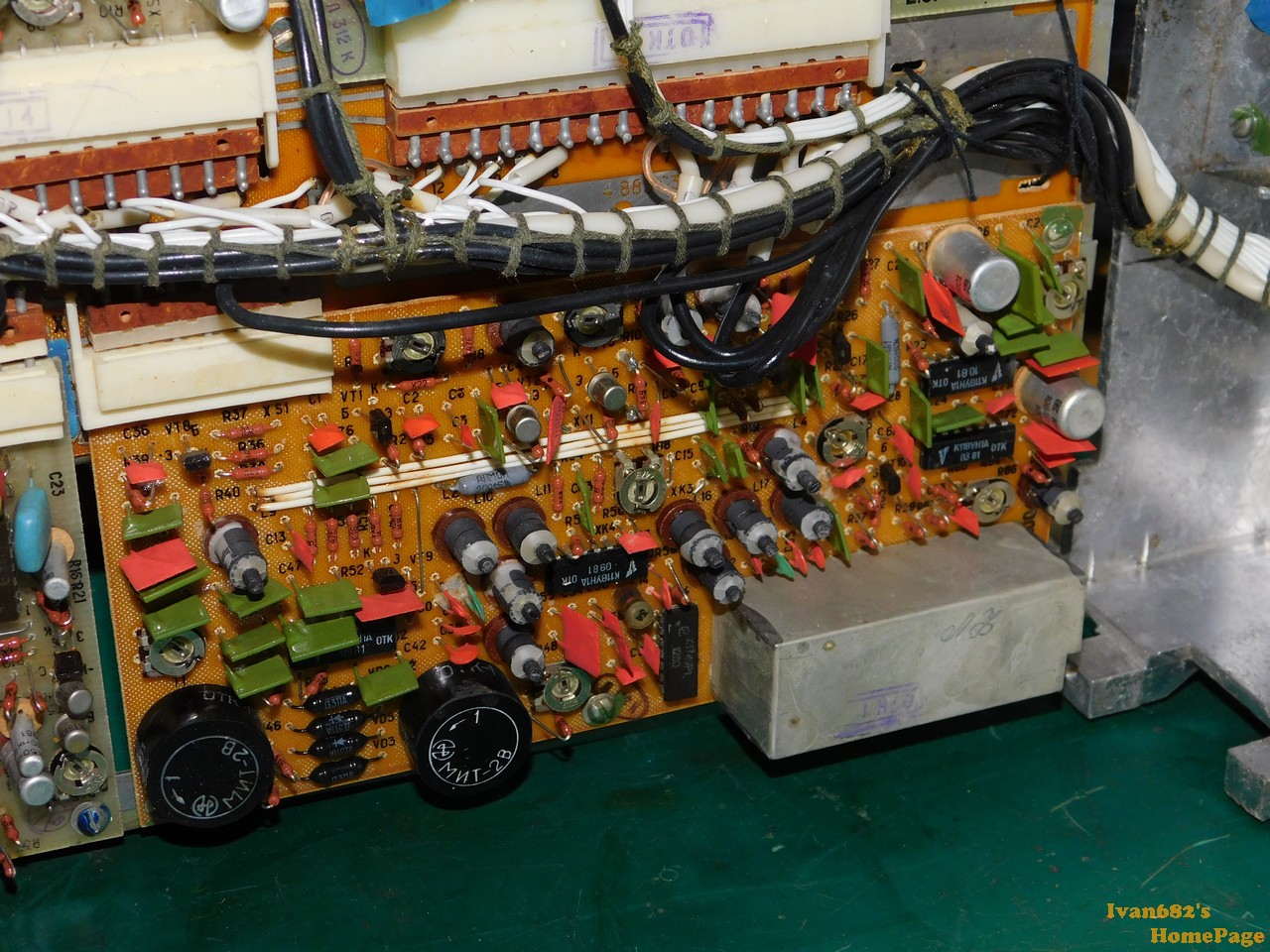

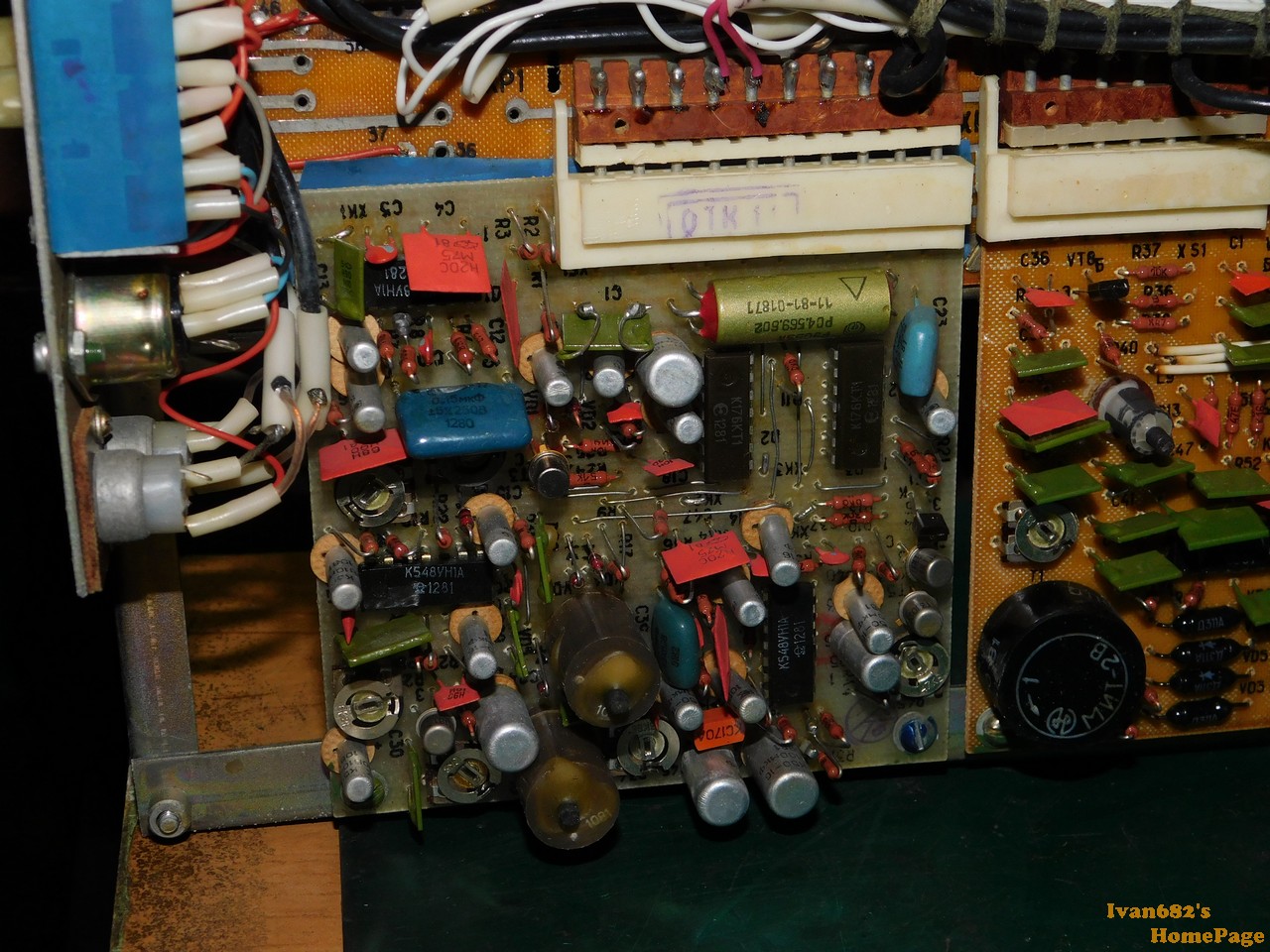

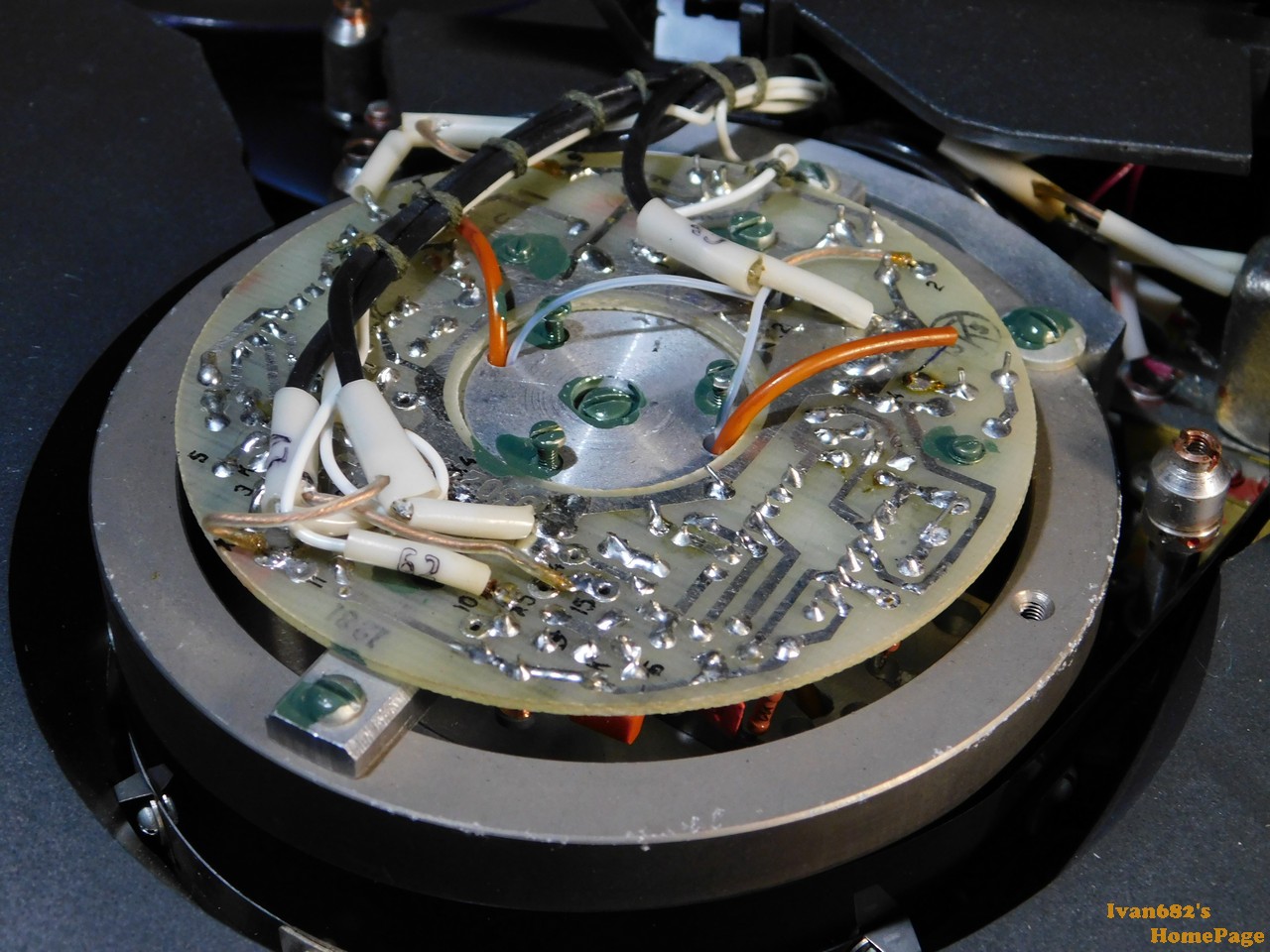

Плата, которая стоит под БВГ. Дальше предоставлены виды плат с электроникой.
Видео
Видео-демонстрация первого включения видеомагнитофона после того, как он ко мне приехал. Видеомагнитофон включается, работает воспроизведение, перемотки. Перемотка назад очень слабая, нужно обслуживание. Самое главное в видеомагнитофоне - видеоголовки. Мне не везет с оригинальными видеоголовками, поэтому в этом аппарате они также сколоты. С видеомагнитофоном шла катушка с записью, но прочитать запись невозможно без родных головок.
UPD: видеоголовки на него я давно поставил, попытки считать родную запись были сделаны, однако запись была сделана без синхронизации.
На следующем видео демонстрируется работа перемоток видеомагнитофона — был найден заводской дефект на плате управления двигателями ЛПМ. Дефект заключался в неверном номинале одного из резисторов в цепи управления одного двигателя.
И еще одна небольшая демонстрация — небольшой тест с воспроизведением цифровой музыки записанной с помощью PCM-процессора Sony PCM-501ES. Результат: видеомагнитофон вполне способен воспроизводить цифровой звук, если лента не имеет множество выпадений.
