Телевизионная камера Электроника Л-801

Оглавление:
Камера телевизионная
Блок камерный
Съемки на Электронику Л-801
Документация

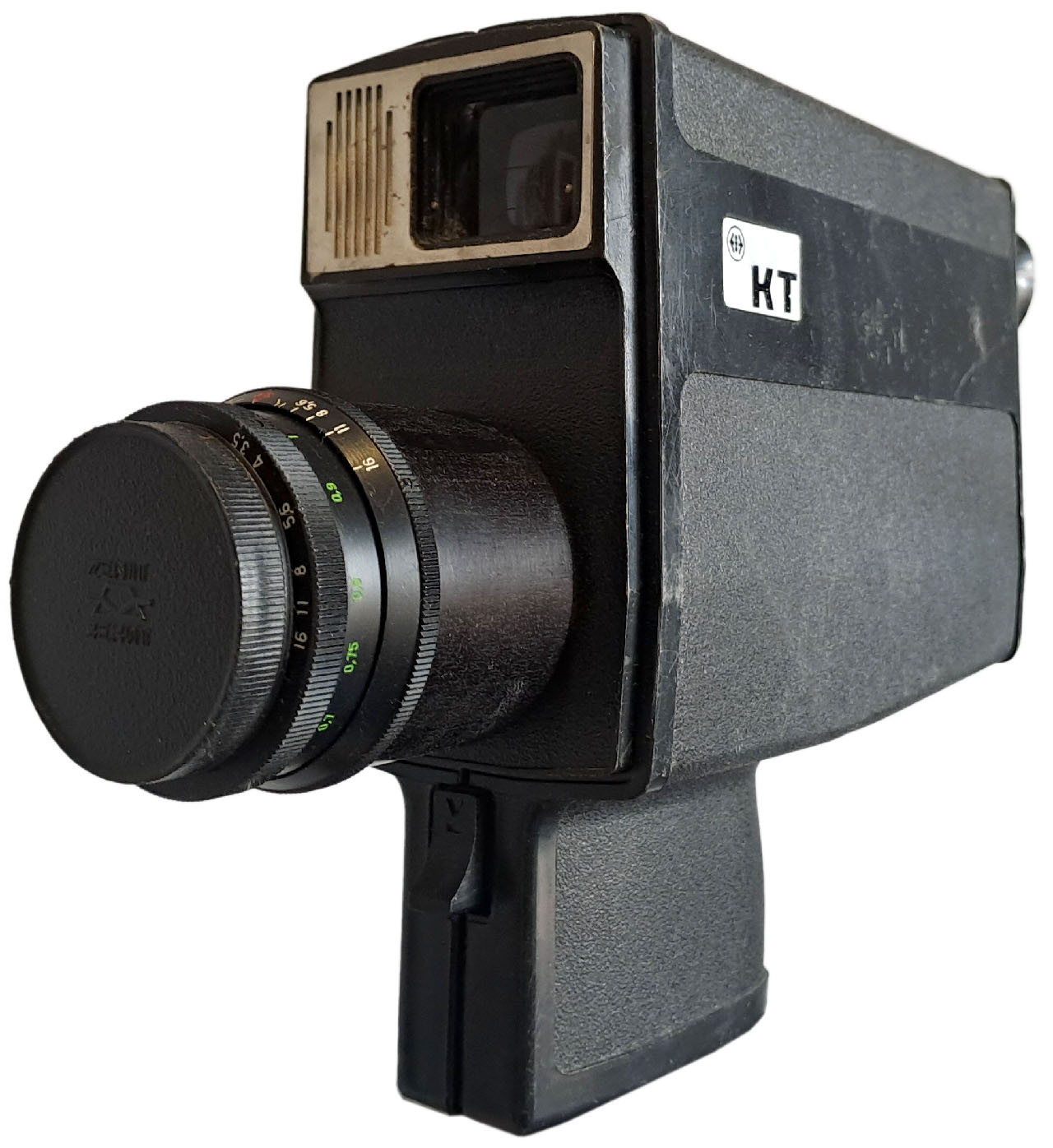

Электроника Л-801 — советская черно-белая видеокамера выпускавшеяся в Ленинграде, предназначена для записи ЧБ-видеосигнала на катушечные видеомагнитофоны серии Электроника-Видео.

Электроника Л-801

Данная камера с точки зрения схемотехники напоминает похожие камеры новгородского производства, хотя схема полностью не совпадает с ними. Основное отличие от других камер в компоновке, Электроника Л-801 разделена на два блока: собственно камеру и внешний блок камерный. Общая конструкция называется телевизионной установкой.

Разделение камеры на два блока позволило облегчить процесс съемки — из-за снижения веса и габаритов блока камеры оператор меньше устает. В самой камере есть только передающая трубка — видикон ЛИ437, его высоковольтный преобразователь и предварительный видеоусилитель. Остальная электроника расположена в выносном "блоке камерном". Камера подключается к нему небольшим кабелем, а блок в свою очередь подключается к видеомагнитофону кабелем со стандартным коннектором, который применялся на подобных видеокамерах.

В блоке камерном, содержится электроника, необходимая для работы камеры: блок питания, генератор разверток и синхрогенератор, а также усилитель-формирователь, который формирует полный телевизионный видеосигнал для записи на видеомагнитофон.

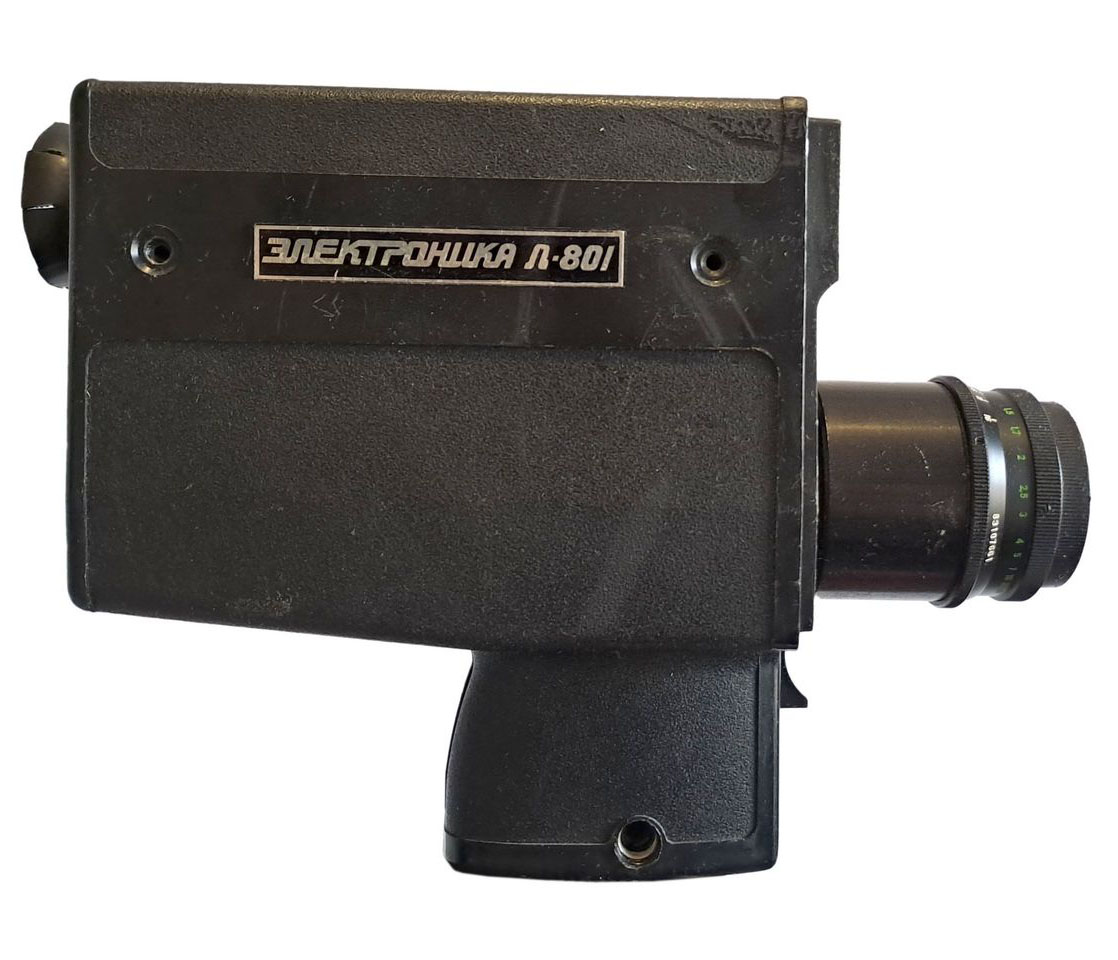

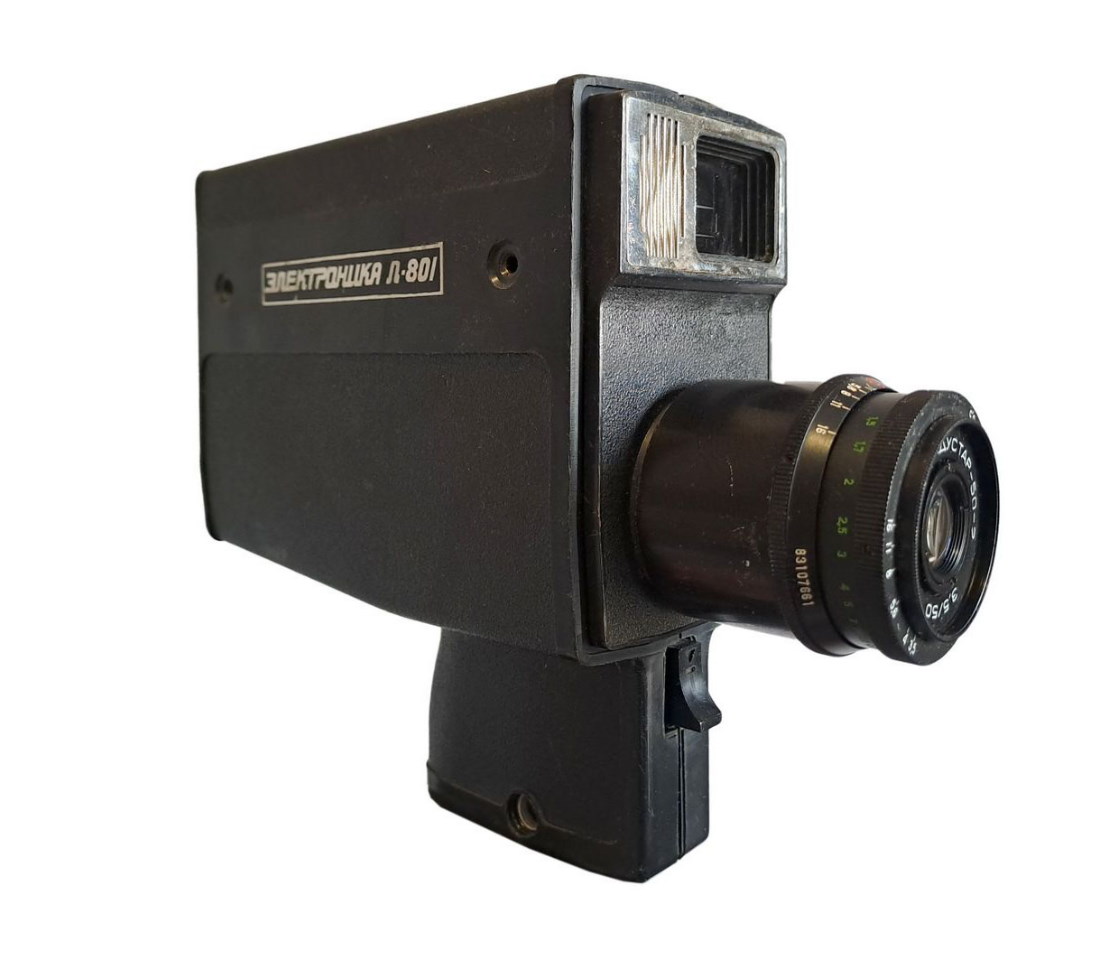

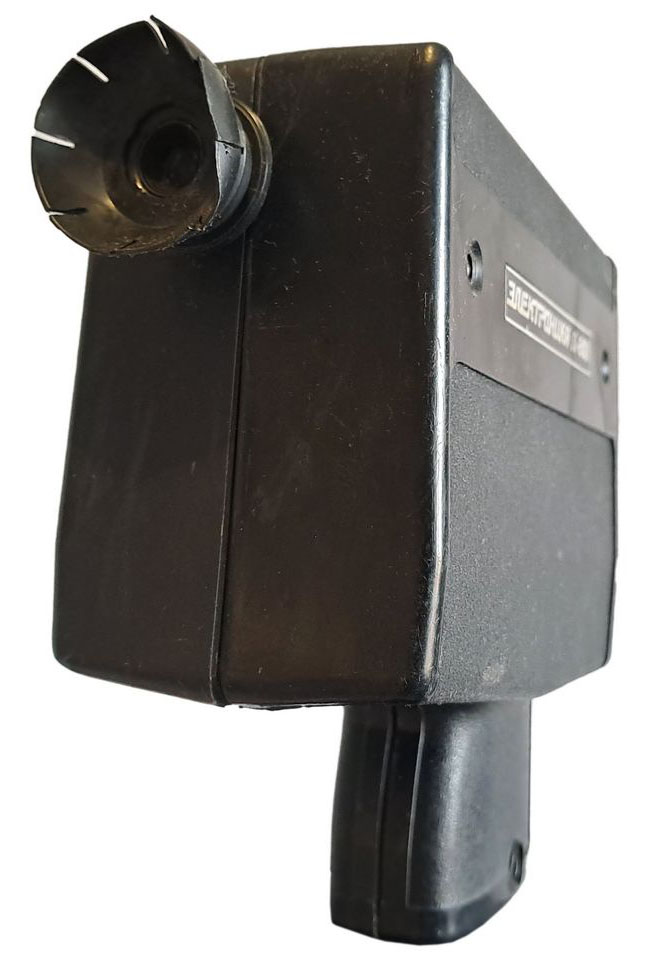

Внешний вид Сбоку Сзади

Видеокамера ввиду своих габаритов не имеет электронного видоискателя, вместо этого она оснащена оптическим видоискателем. Также, как и на аналогичной видеокамере Электроника 801. Спереди, рядом с окошком оптического видоискателя расположена решетка, за которой установлен микрофон МКЭ-3.

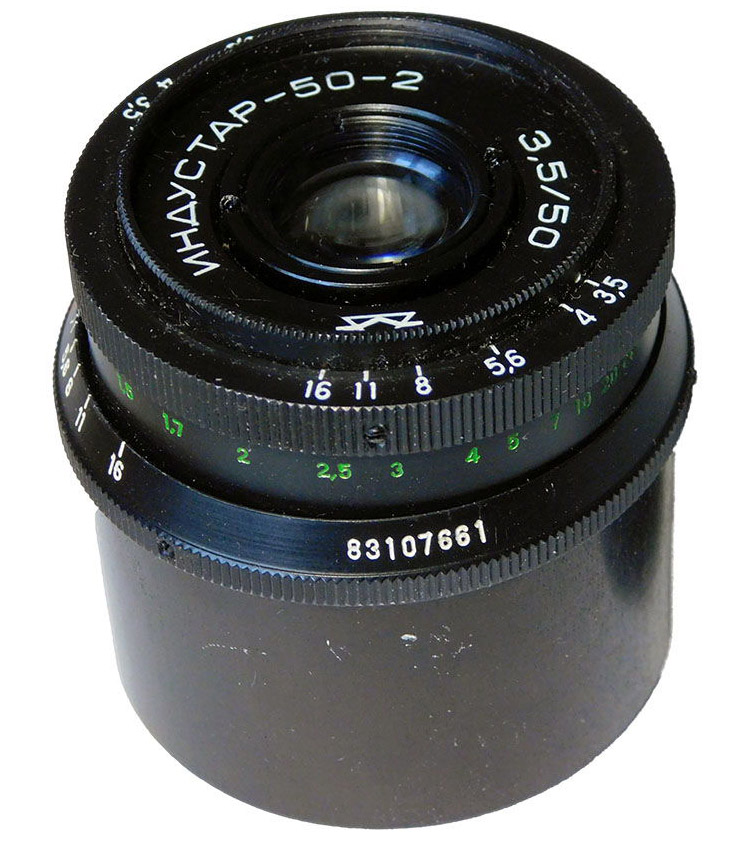

Видеокамера для крепления объектива имеет стандартную резьбу соответствующую стандарту C-Mount. На данную камеру мог ставиться импортный объектив Schneider-Kreuznach Xenoplan 1.7/17 или советский Индустар 50-2 через переходник с М42 на C-Mount. Одноко, на камеру нельзя поставить любой C-Mount объектив, поскольку изначально она рассчитана на работу с Индустаром 50-2 через переходник. При установке иного объектива, будет нельзя сфокусироваться в некоторых случаях, обычно вблизи. На импортном объективе Canon с трансфокатором оказалось невозможно взять общий план, даже если установить фокусное расстояние как у Schneider объектива.

В комплекте с камерой и внешним блоком также имеется сумочка из кожзама, в которой предполагается носить "блок камерный" в процессе съемок. Также в этой сумочке можно хранить и саму видеокамеру и её комплектные шнуры. Увы, сумочка не очень прочная и у моего экземпляра оторван ремешок для носки на плече — он крепится заклепками.

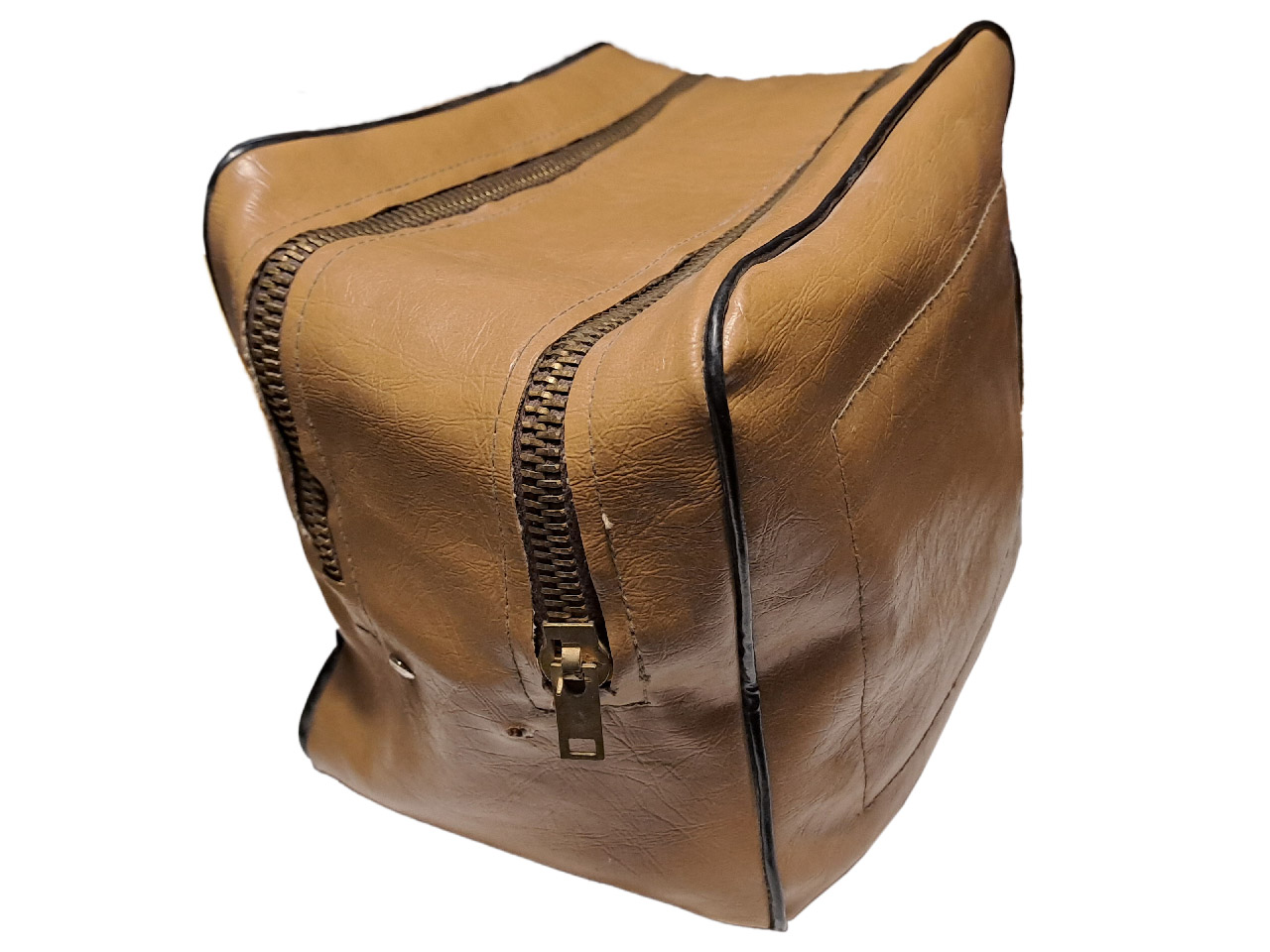

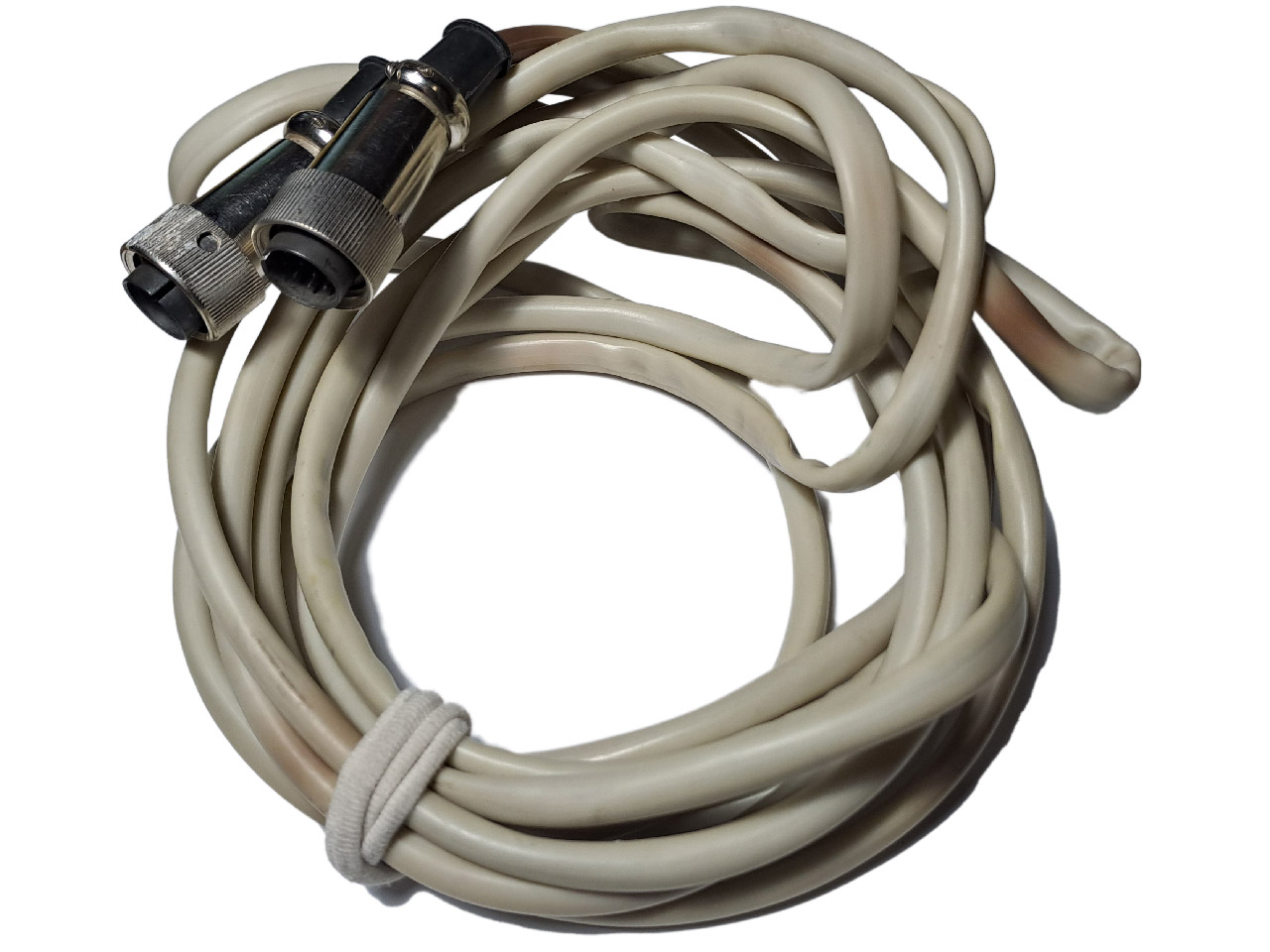

Сумочка Кабель для подключения к видеомагнитофону

Комплектная сумочка и кабель для подключения к видеомагнитофону

Камера телевизионная

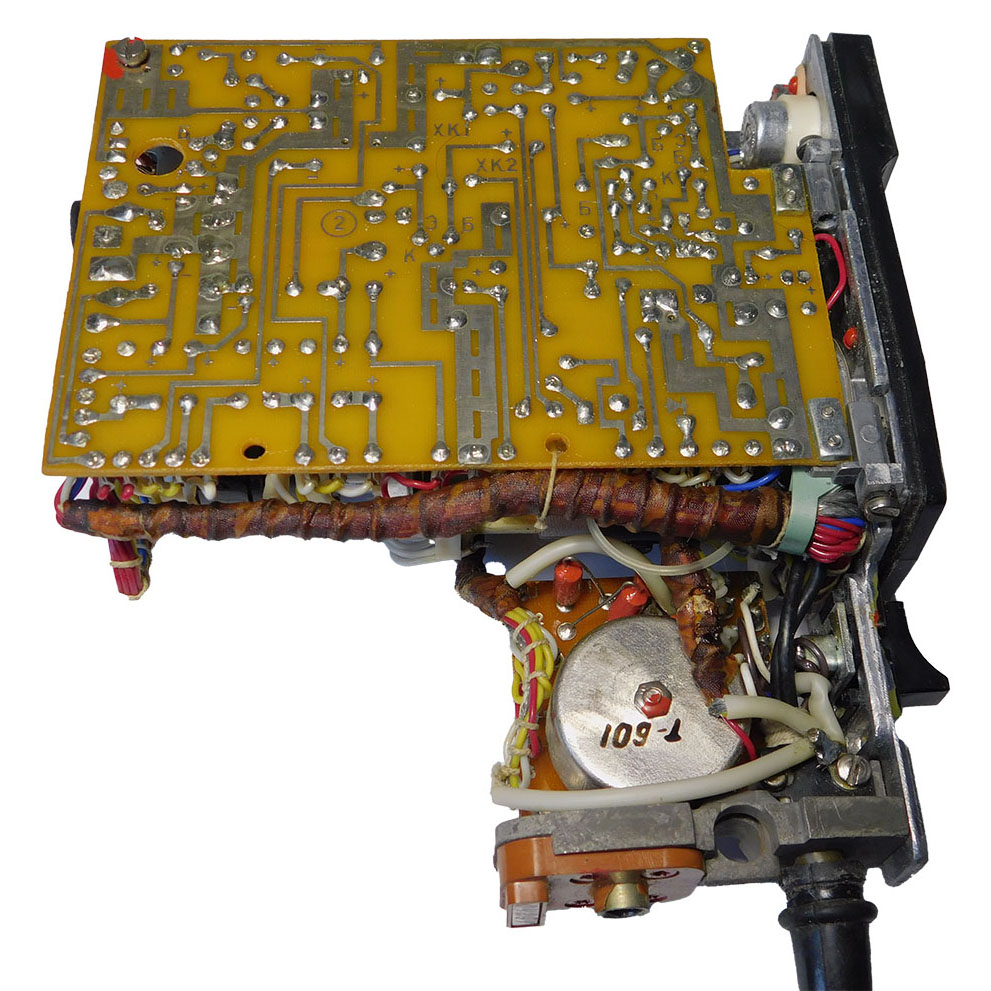

Внутреннее устройство видеокамеры вполне обычно для подобного рода камер. Основной чувствительный элемент — видикон ЛИ437, который отличается низкой чувствительностью. Видикон питается относительно высокими напряжениями, которые формируются в самой видеокамере, а не во внешнем блоке. Для этой цели в небольшой ручке установлен импульсный трансформатор для преобразователя. Тут же в ручке расположен механизм "курка", по нажатию которого видеомагнитофон начинает запись.

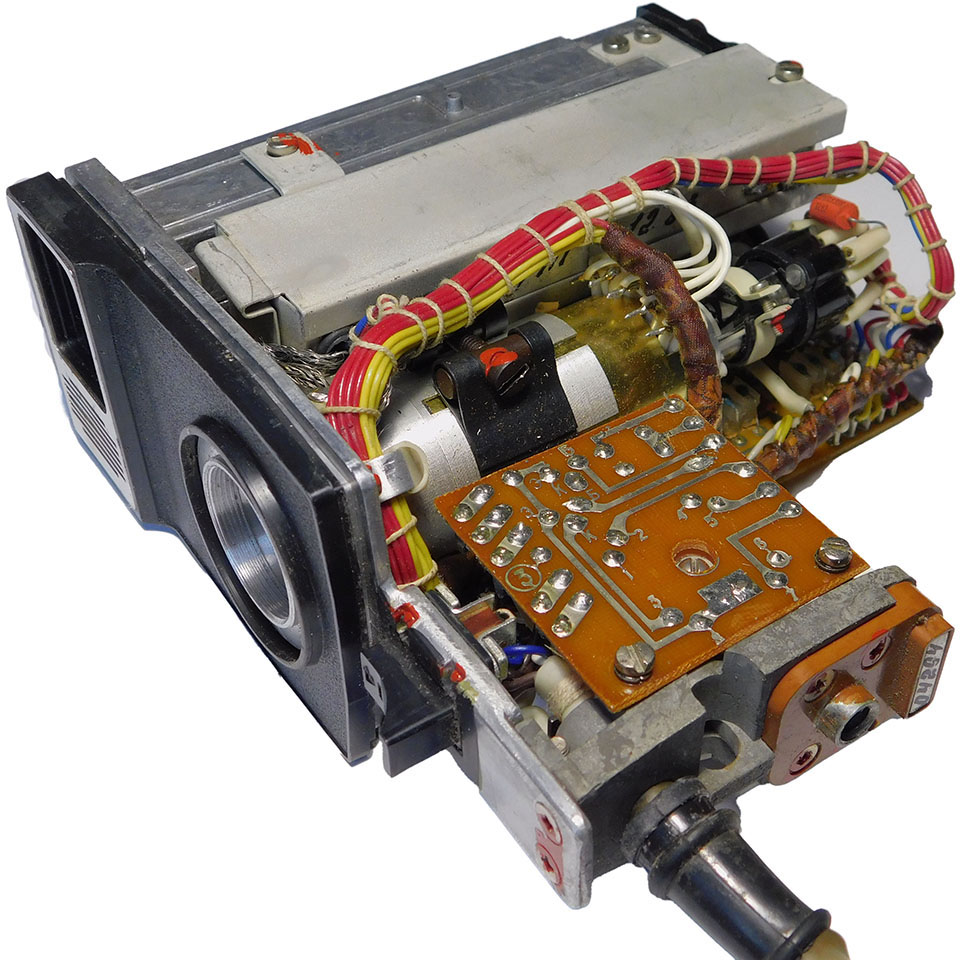

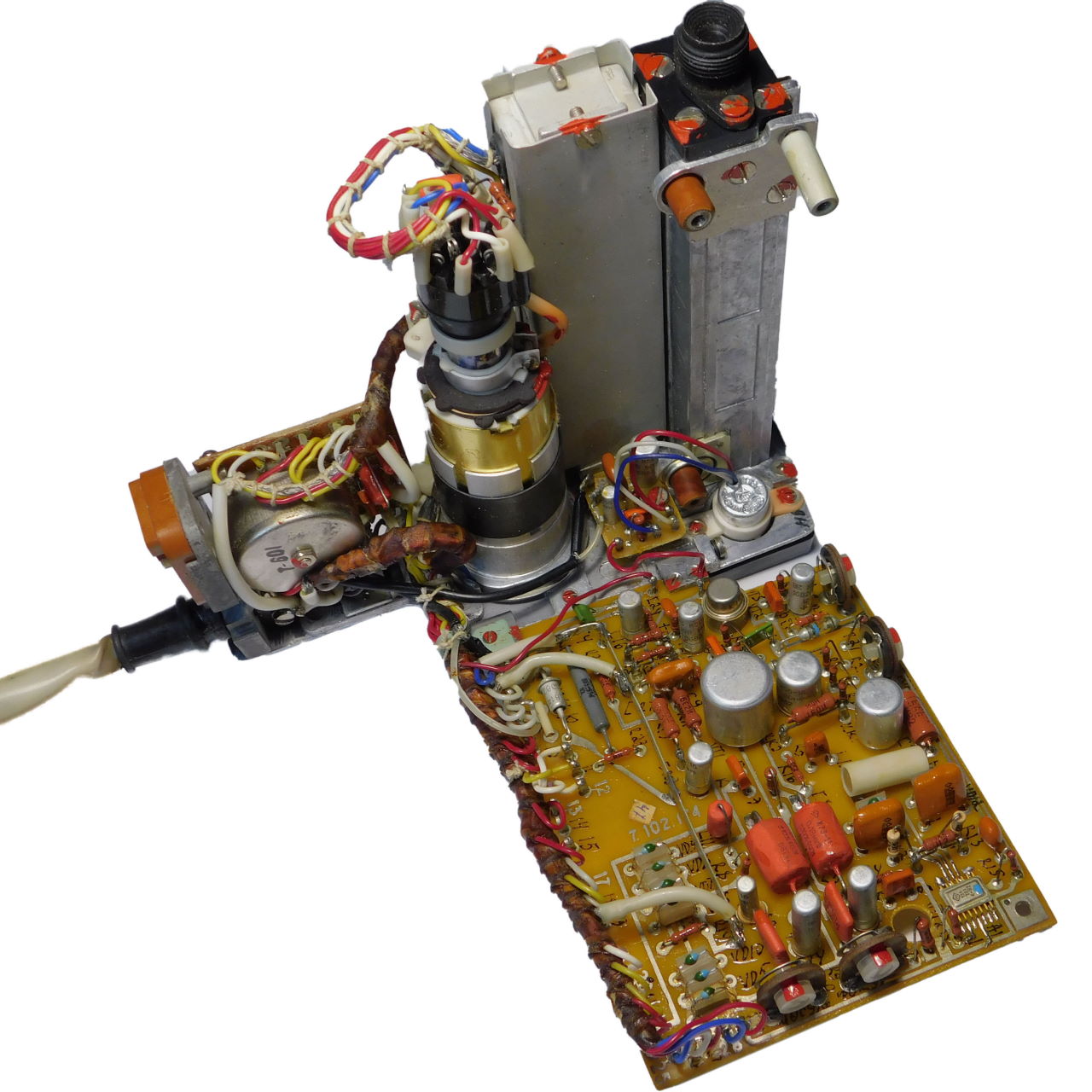

Внутренности камеры Внутренности камеры Внутренности камеры

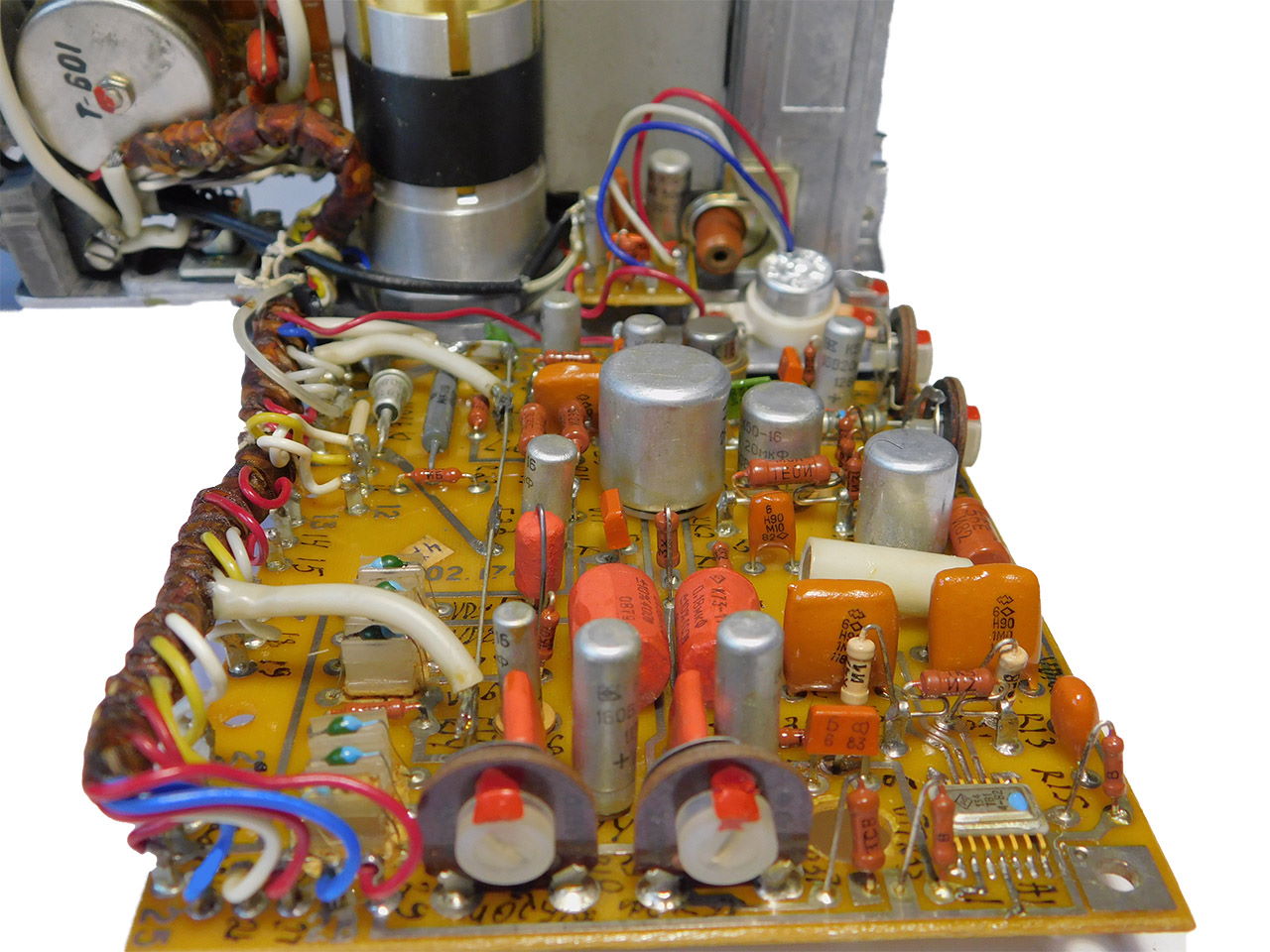

Помимо небольшой платки с трансформатором, в камере содержится плата, на которой расположена остальная электроника. Для удобства ремонта, эта плата может откидываться. Разъемов не предусмотрено, плату нельзя просто извлечь из камеры, как, например, в Волне 801.

Стоит отметить, что камера хоть и выглядит с плотно расположенной электроникой, однако это не так. Габариты камеры таковы, потому что она разделена на два блока, но внутри блоков компоненты расположены на достаточно большом расстоянии друг от друга. Компоненты применены не самые малогабаритные, а вполне стандартные. Сами радиодетали не страдают дефектами, конденсаторы тут не сохнут также, как и на другой аппаратуре, потому что платы с электроникой покрыты слоем лака. Электролит из конденсаторов не может испаряться, если конденсаторы покрыты лаком.

Электроника

Сразу же над видиконом расположен предварительный усилитель, который помещен в экранированную коробку со всех сторон. Задача этого блока состоит в усилении сигнала с мишени видикона до уровня, допустимого для передачи через кабель во внешний камерный блок. Также через усилитель на мишень подается потенциал, для работы схемы автоматической регулировки усиления.

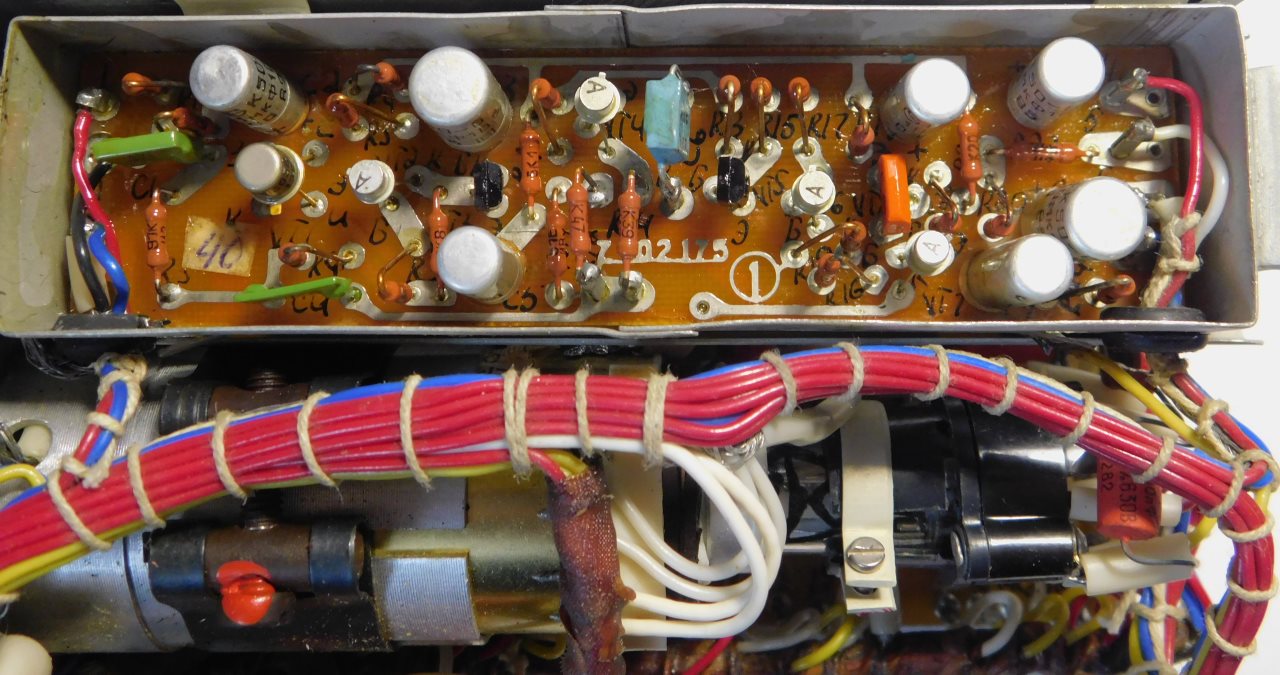

Предварительный усилитель

Блок камерный

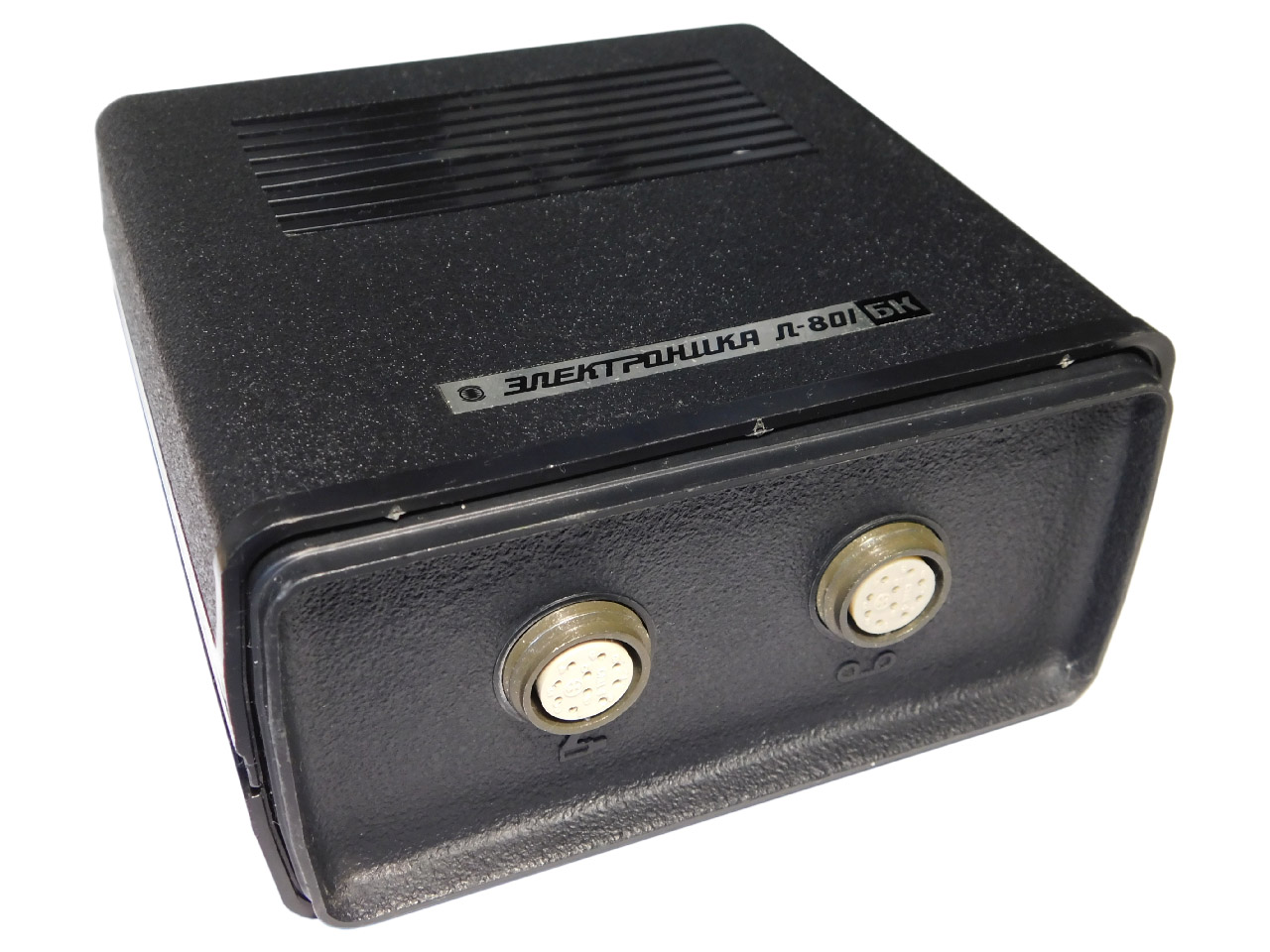

Как уже было сказано, "блок камерный" содержит синхрогенератор, генератор разверток, видеоусилитель и блок питания для генератора разверток. Он представляет собой небольшую коробочку с двумя разъемами спереди. Разъемы предназначены для подключения камеры к блоку и блока к видеомагнитофону. Так как разъемы для подключения одинаковые (СНЦ4-10), они подписаны соответствующими символами.

Блок камерный

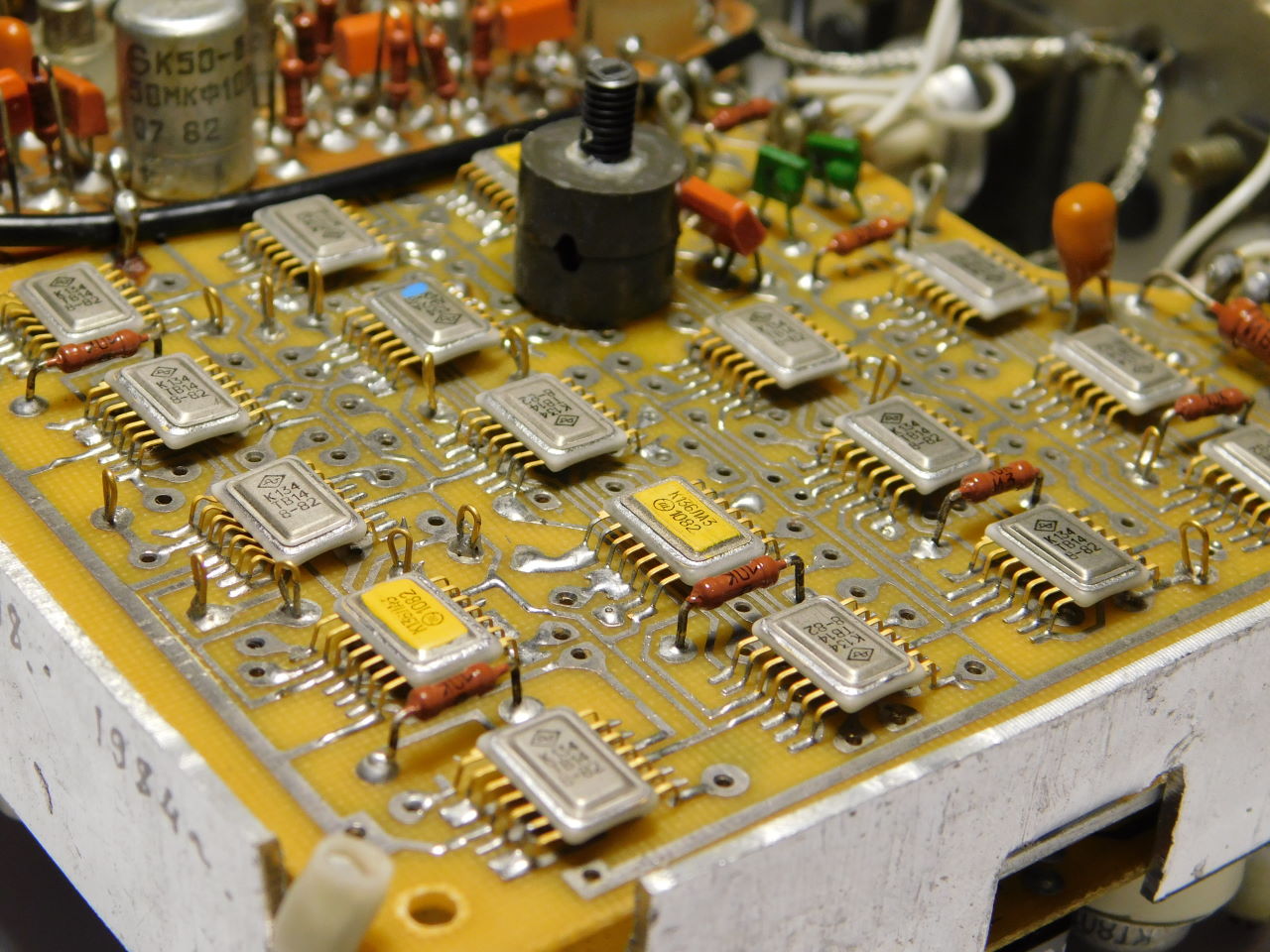

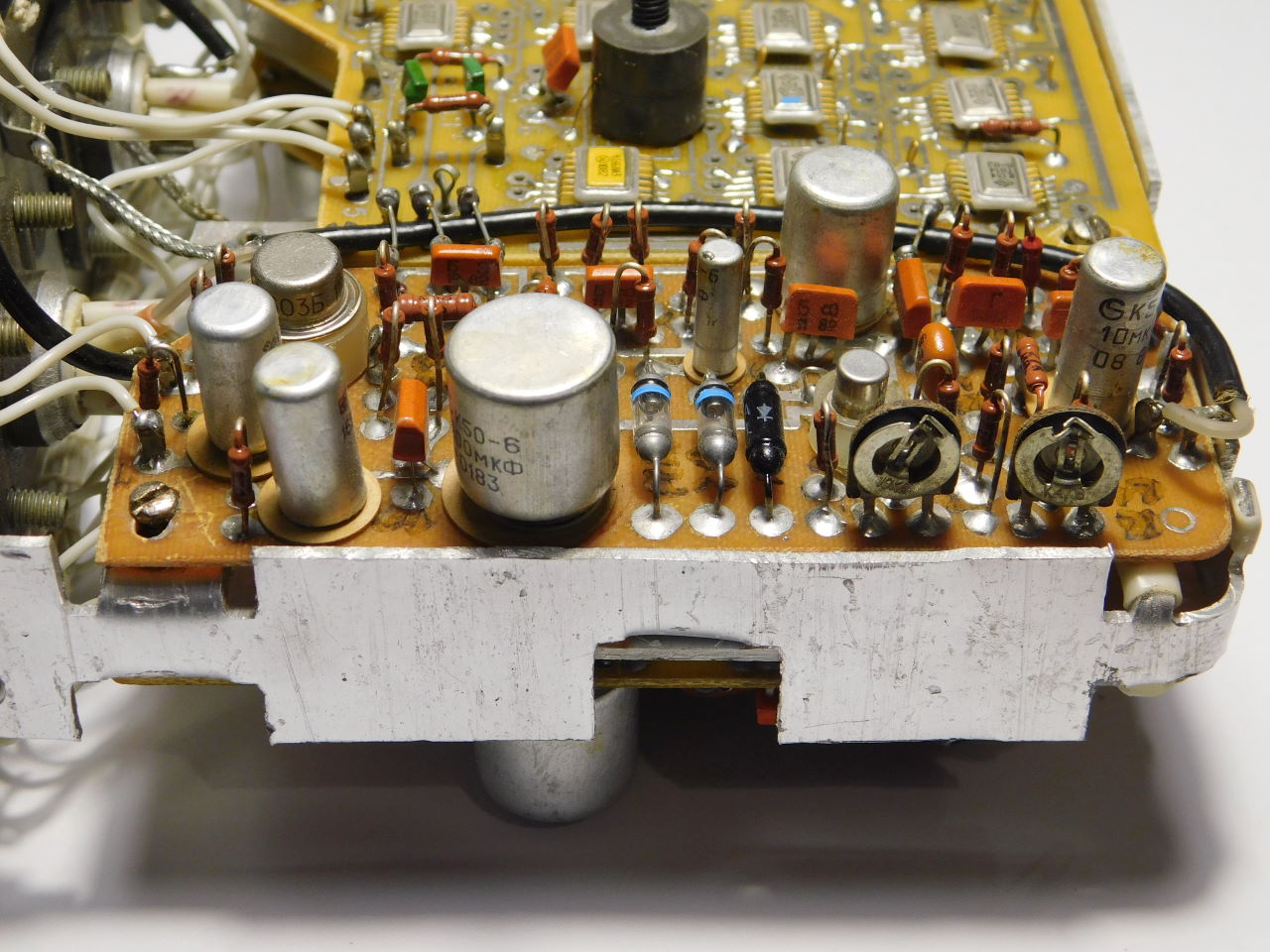

Открывается блок камерный путем откручивания двух винтов снизу и одного винтика сзади. Корпус состоит из двух крышек и передней панели. Сверху расположен синхрогенератор, который построен на планарных микросхемах 134 и 136 серии. В отличие от новгородских камер, которые имеют синхрогенератор, тактируемый от кварцевого генератора, в Электронике Л-801 опорная частота получается с помощью LC-генератора. Также сверху расположен усилитель формирователь, на выходе которого получается ТВ сигнал, который поступает на разъем для видеомагнитофона.

Снизу расположены платы блока питания, генератора разверток и прочие каскады. Две стороны блока камерного разделены перегородкой, которая играет экранирующую роль.

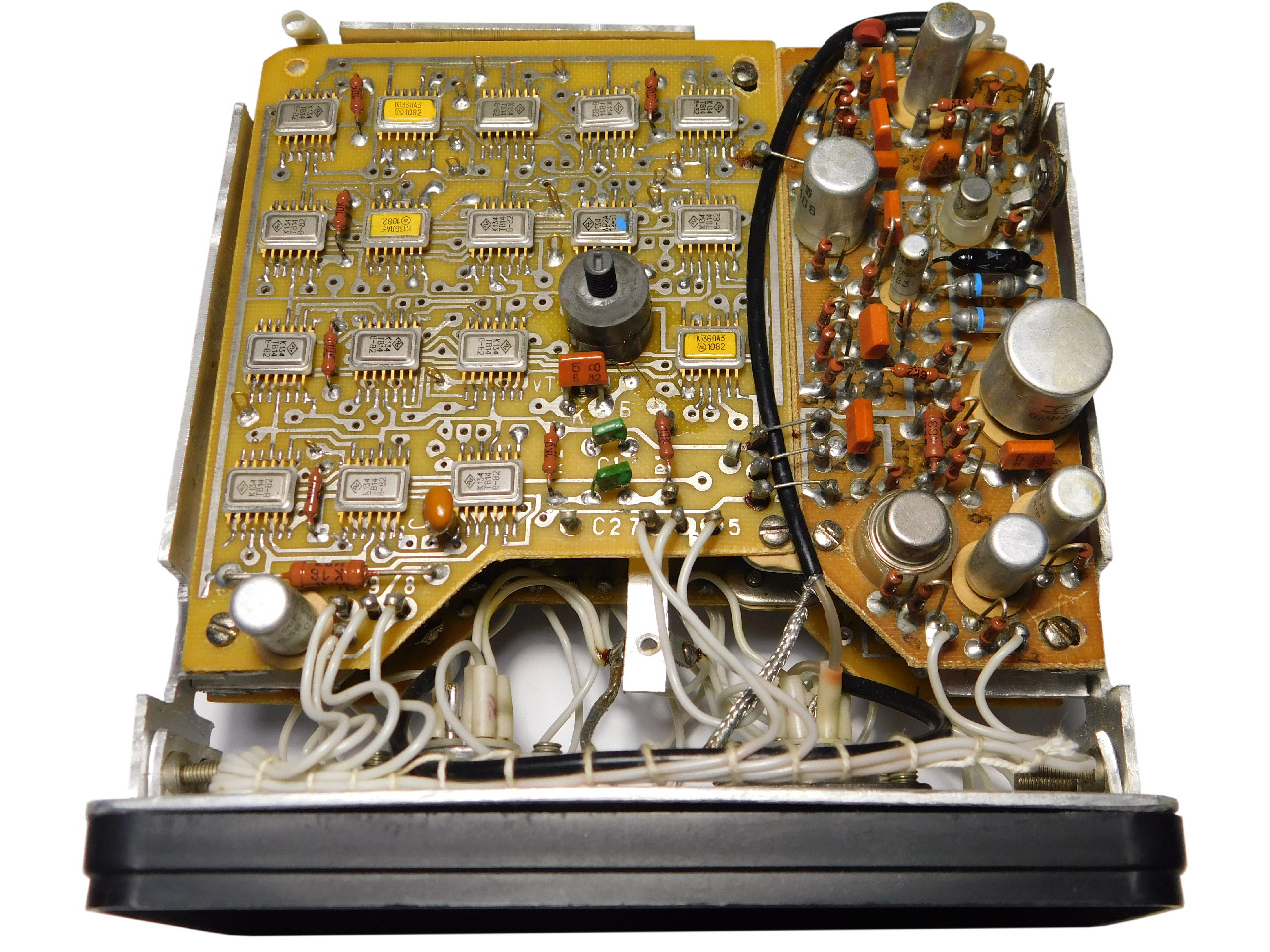

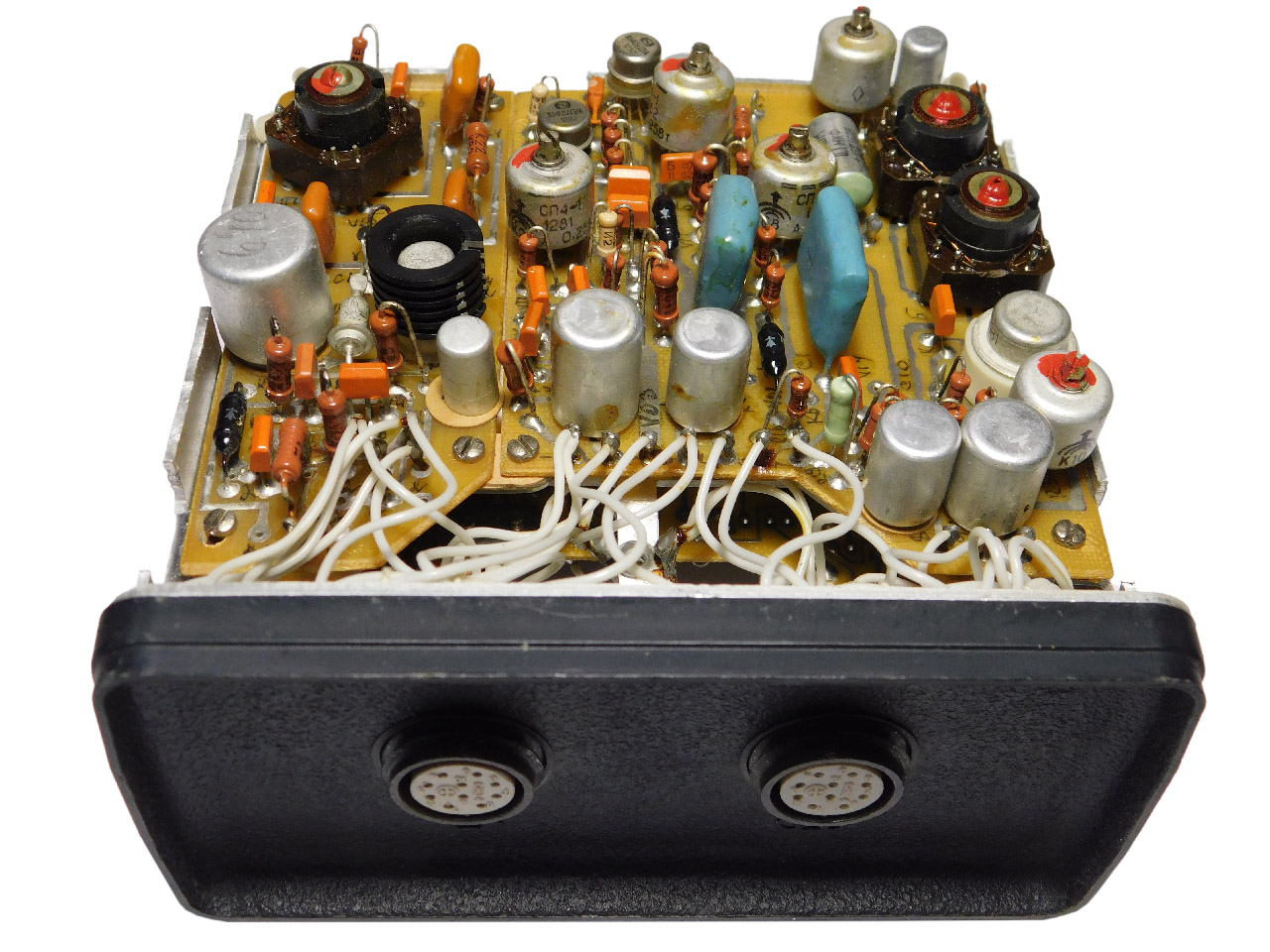

Снизу Сверху Синхрогенератор Усилитель-формирователь

Съемки на Электронику Л-801

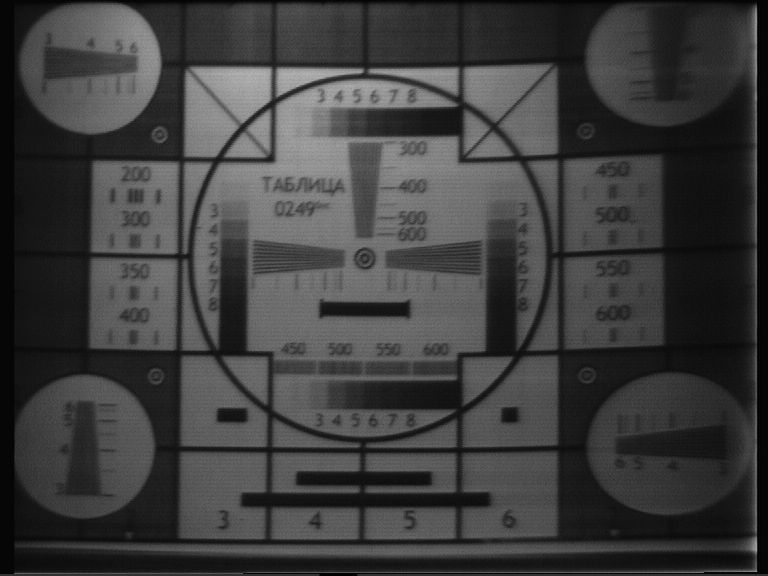

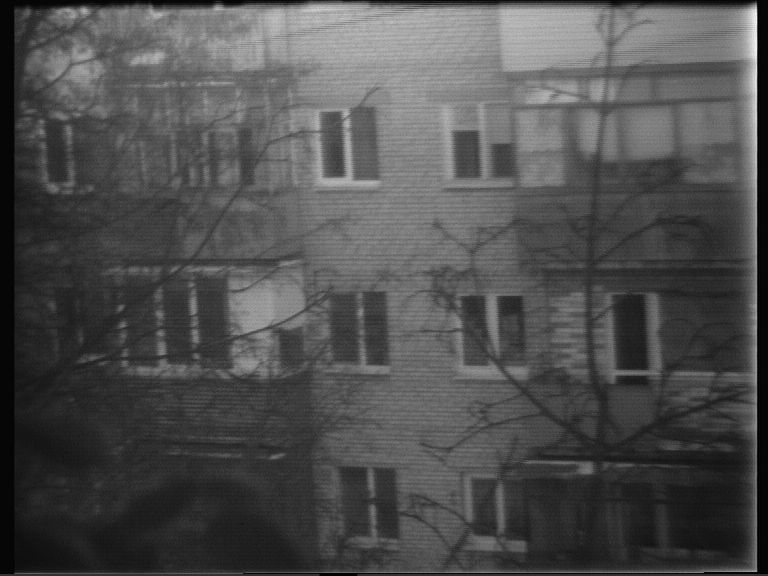

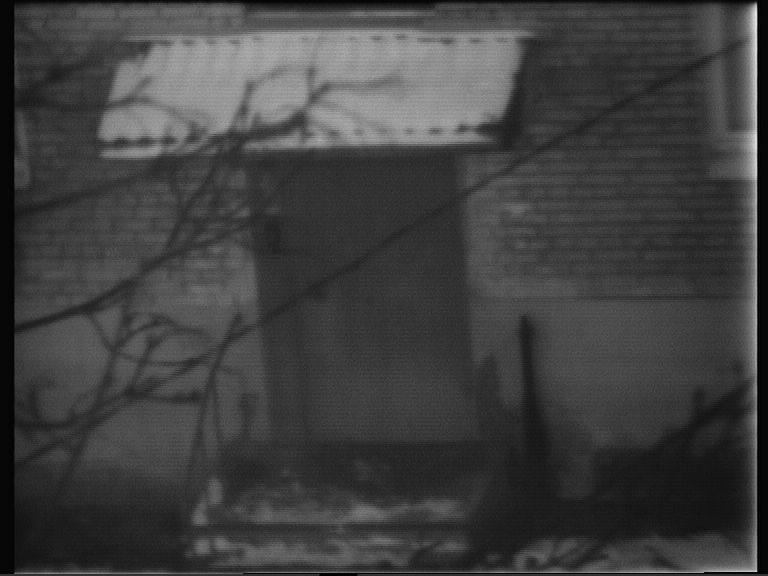

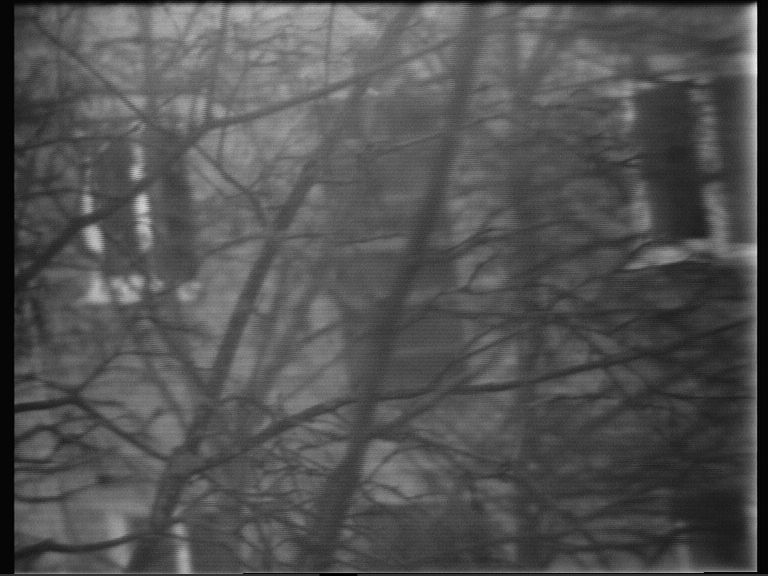

Видеозахват Видеозахват Видеозахват Видеозахват

Документация

Документация на камеру с сайта Видачество:

 (0,68Mb) Электроника Л-801. Руководство по эксплуатации
 (0,21Mb) Электроника Л-801. Паспорт на блок камерный
 (4,90Mb) Электроника Л-801. Принципиальная электрическая схема
 (5,56Mb) Электроника Л-801. Принципиальная электрическая схема камерного блока
