Катушечный видеомагнитофон ЛОМО 403

Оглавление:
ЛОМО 403
Замена прижимного ролика
Первая картинка
Материалы

ЛОМО 403

Катушечный видеомагнитофон ЛОМО 403 позволяет записывать цветные видеосигналы в системе цветности SECAM с разрешением до 450 ТВЛ. Записывает на стандартную магнитную ленту шириной 12,7 мм из хром-диоксида. Выпускался производственным объединением ЛОМО с 1979 по начало 1990-ых годов.

Является самым четким бытовым (полу-профессиональным) советским катушечным видеомагнитофоном. Самый тяжелый аппарат среди бытовых, весит 45 килограмм. Приехал ко мне из Ленинградской области в обрешетке (>50кг). Переезд не повлек каких-либо серьезных повреждений видеомагнитофона, за исключением немного продавленной ручки регулировки на передней панели. Состояние видеомагнитофона хорошее, комплектность внутренняя соответствует. В наличии имеется пульт дистанционного управления.

У видеомагнитофона по приезду присутствует несколько проблем, мешающих работе:

  1. Затирает БВГ, свободное вращение отсутствует. Возможная причина: затирание вращающегося трансформатора.
  2. Скол одной из видеоголовок. Есть возможная замена.
  3. Нарушена проводка на плате усилителя высоких частот БВГ.
  4. Нарушение резинового покрытия прижимного ролика. Замена куплена.
  5. Возможные проблемы электроники.

Видеомагнитофон подарен мне человеком под ником VCD. Он спонсировал покупку, я лишь организовал доставку. Впоследствии будет произведен ремонт видеомагнитофона и изменена текущая страница аппарата. Ниже предоставлены фотографии ЛОМО 403, сделанные во время осмотра:

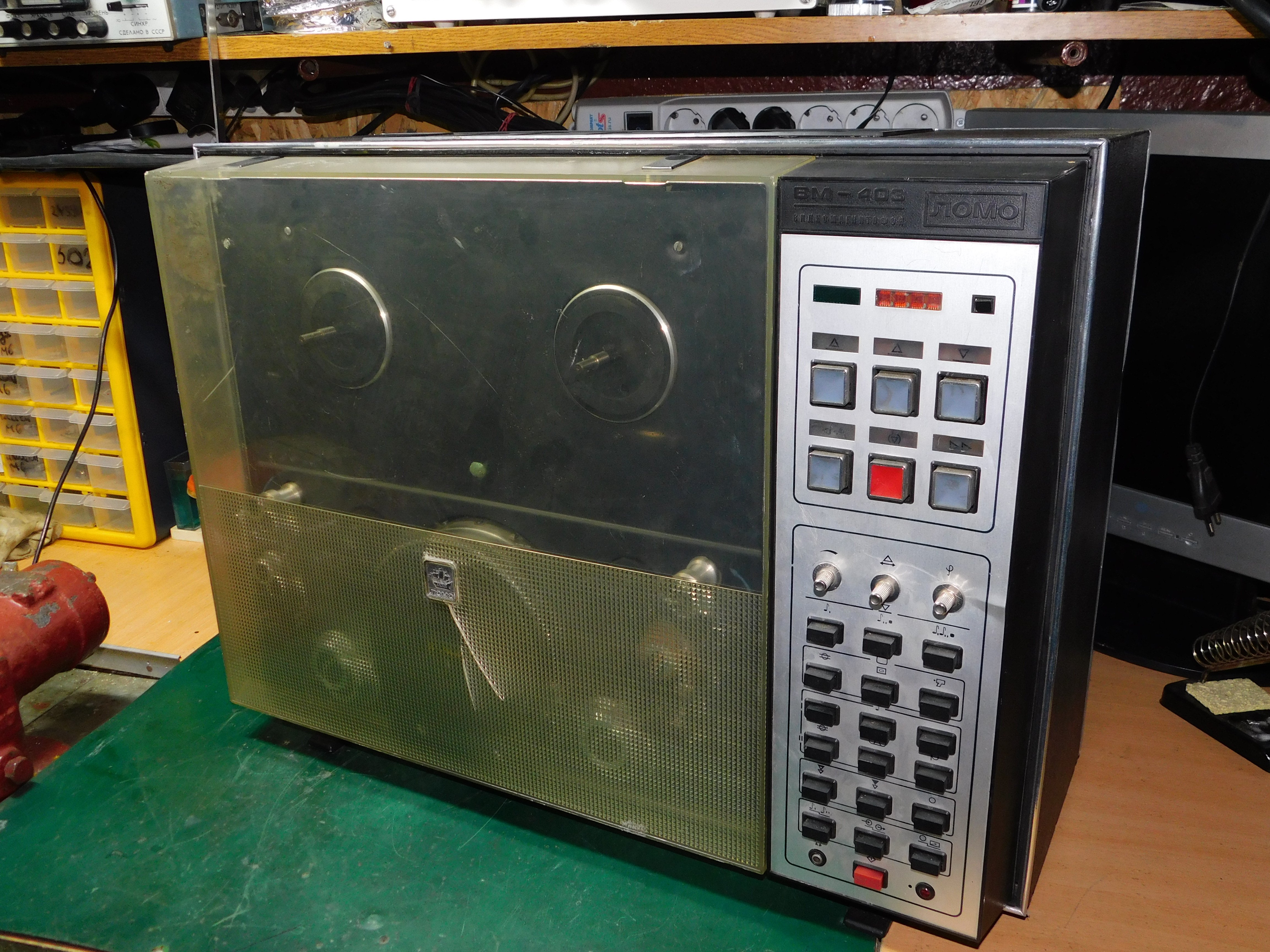

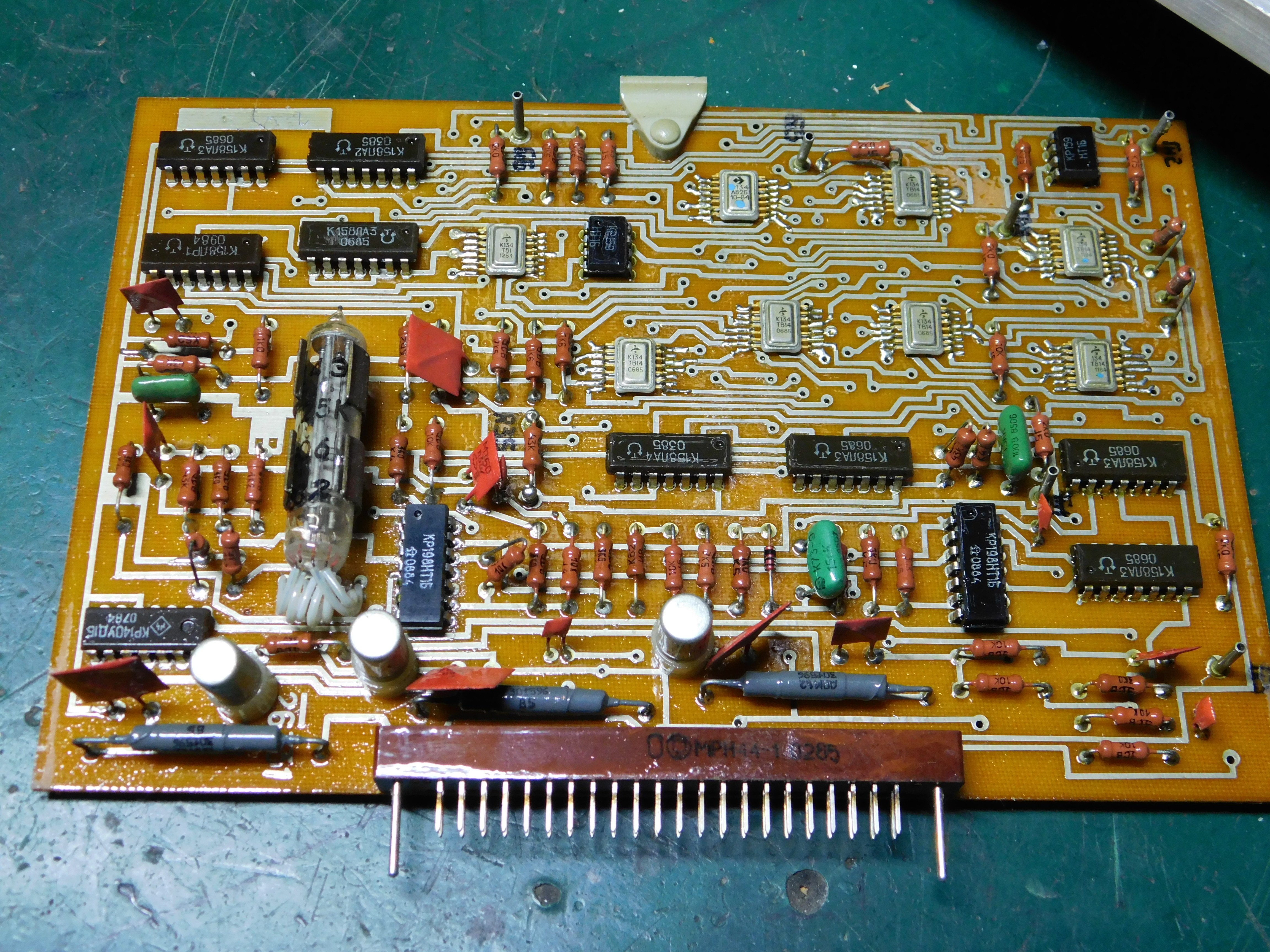

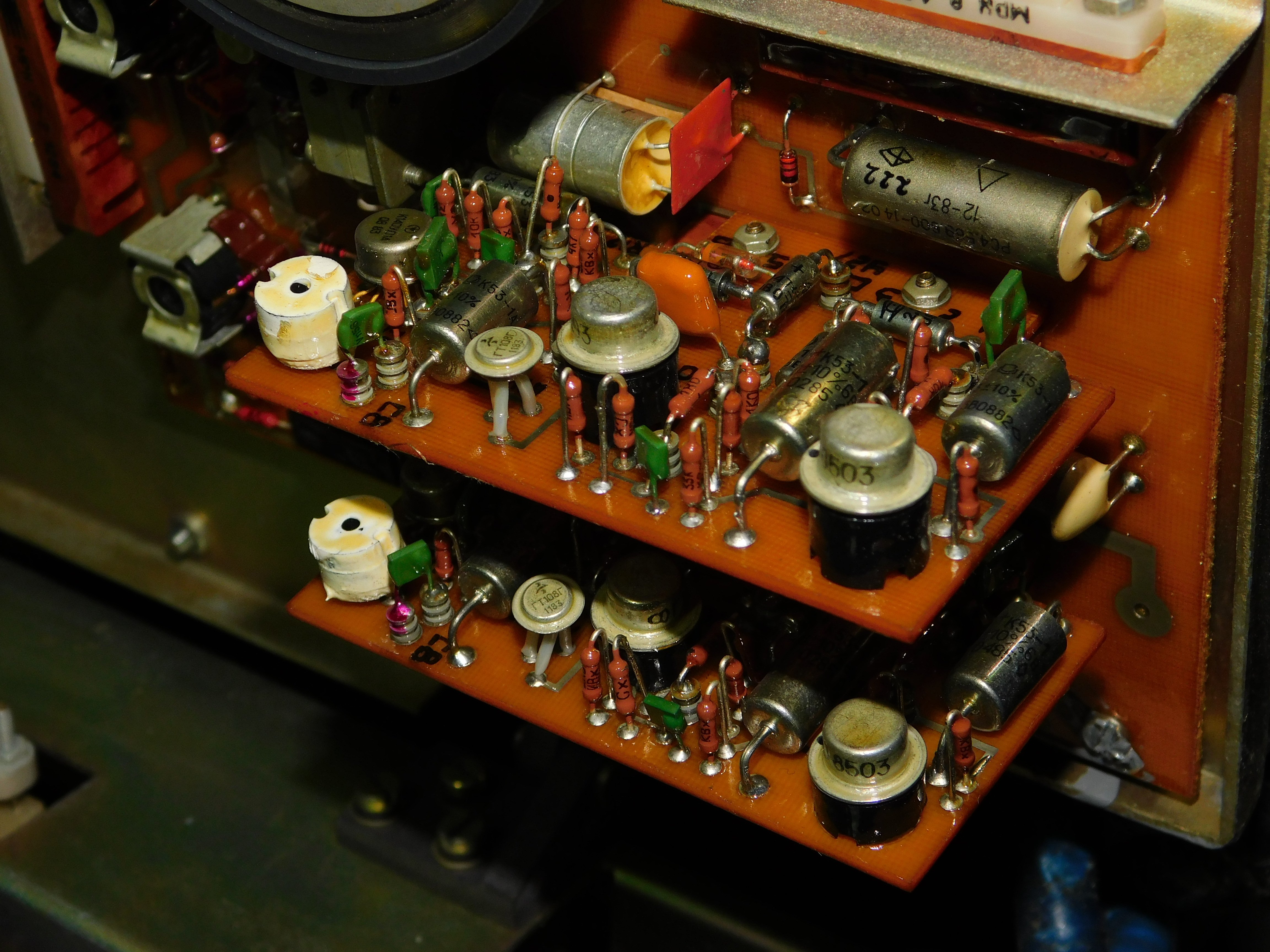

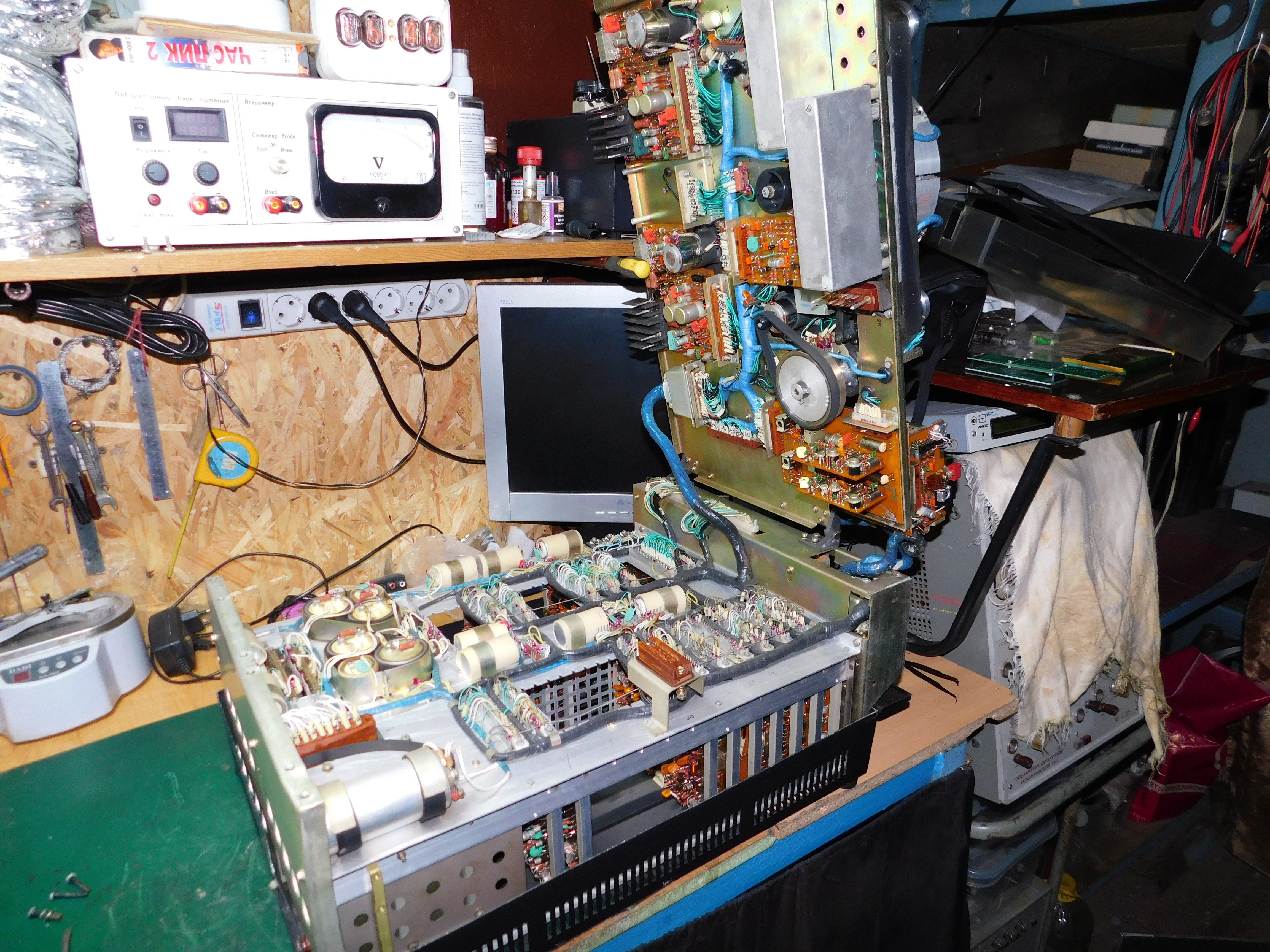

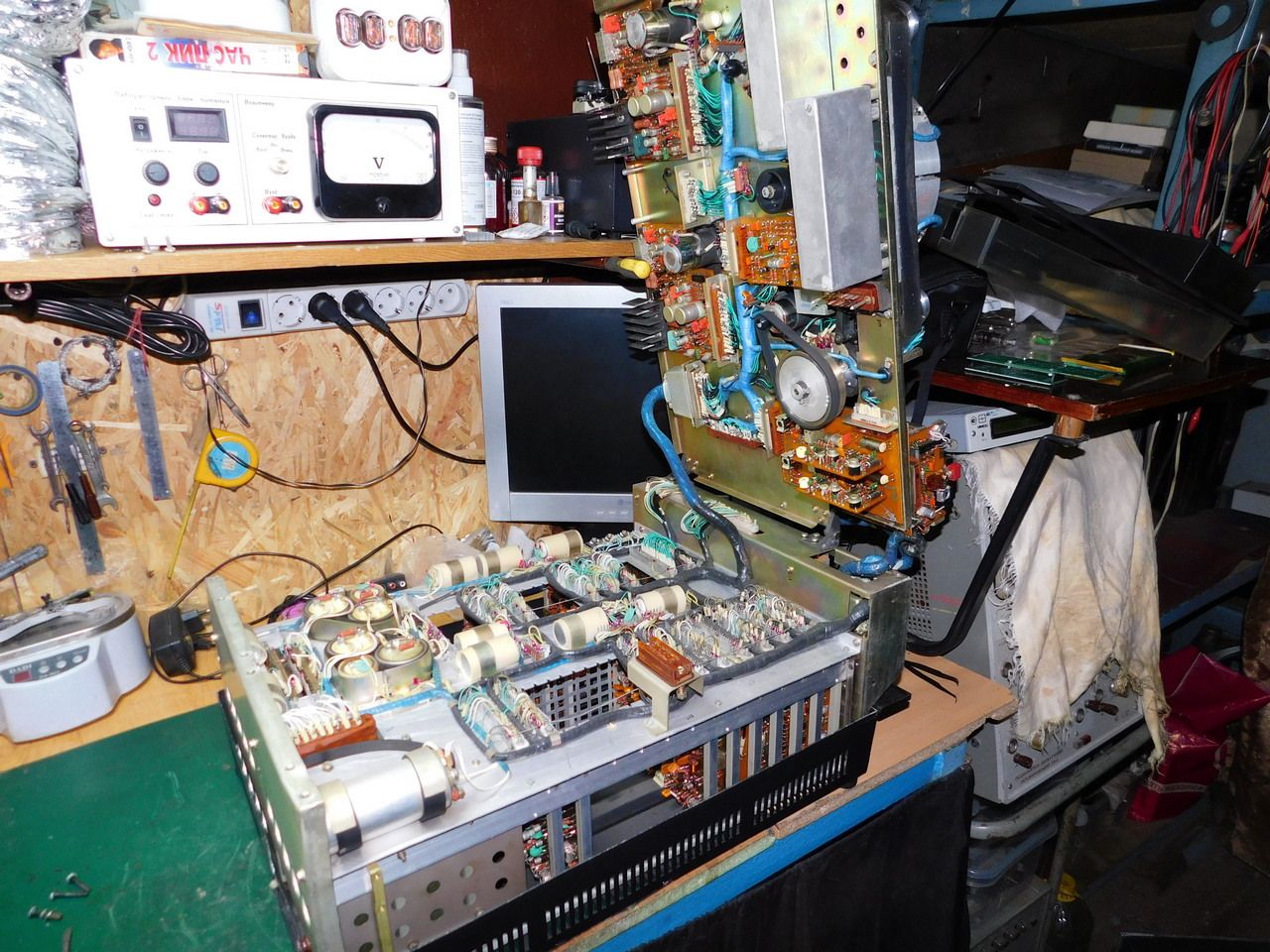

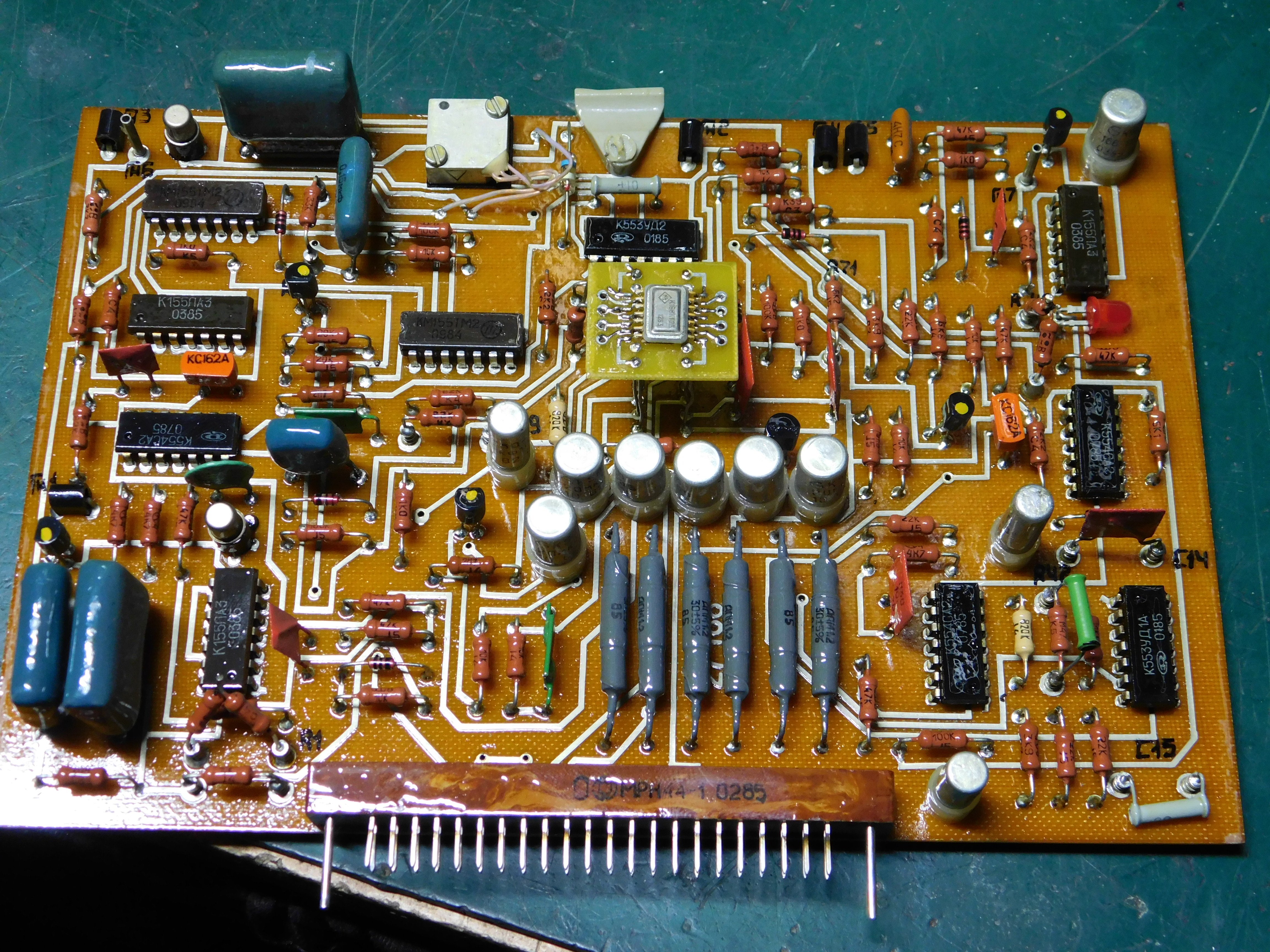

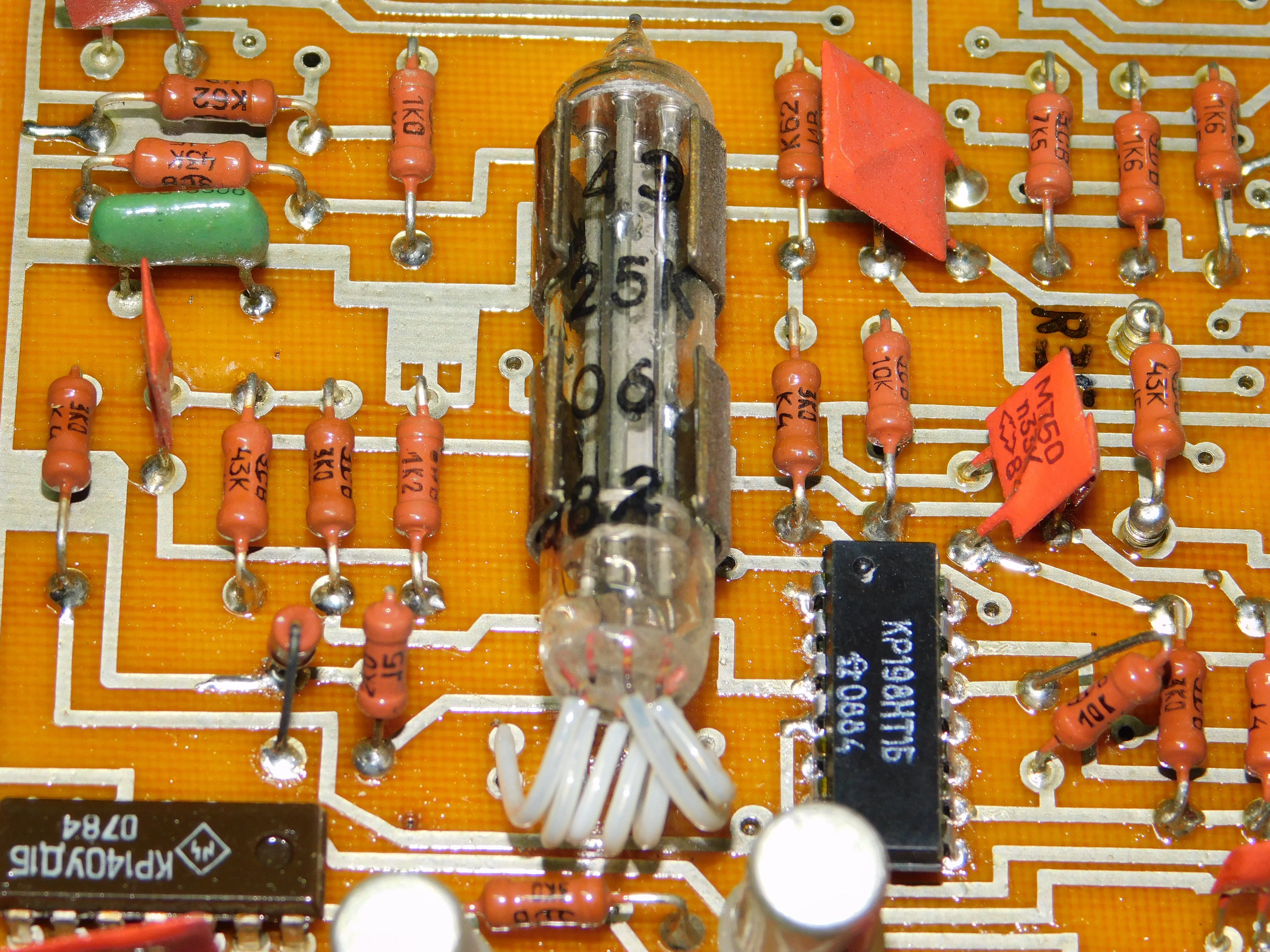

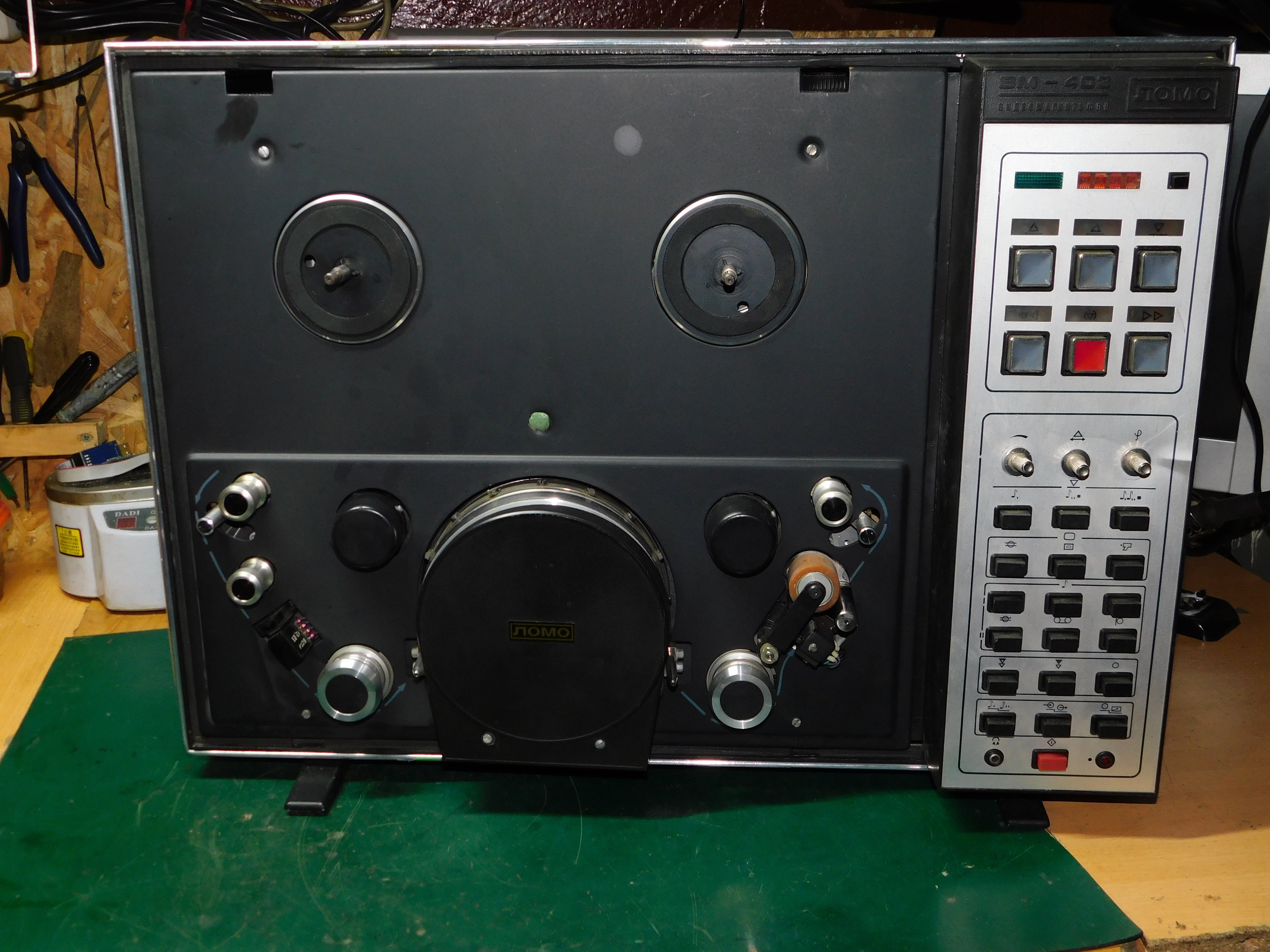

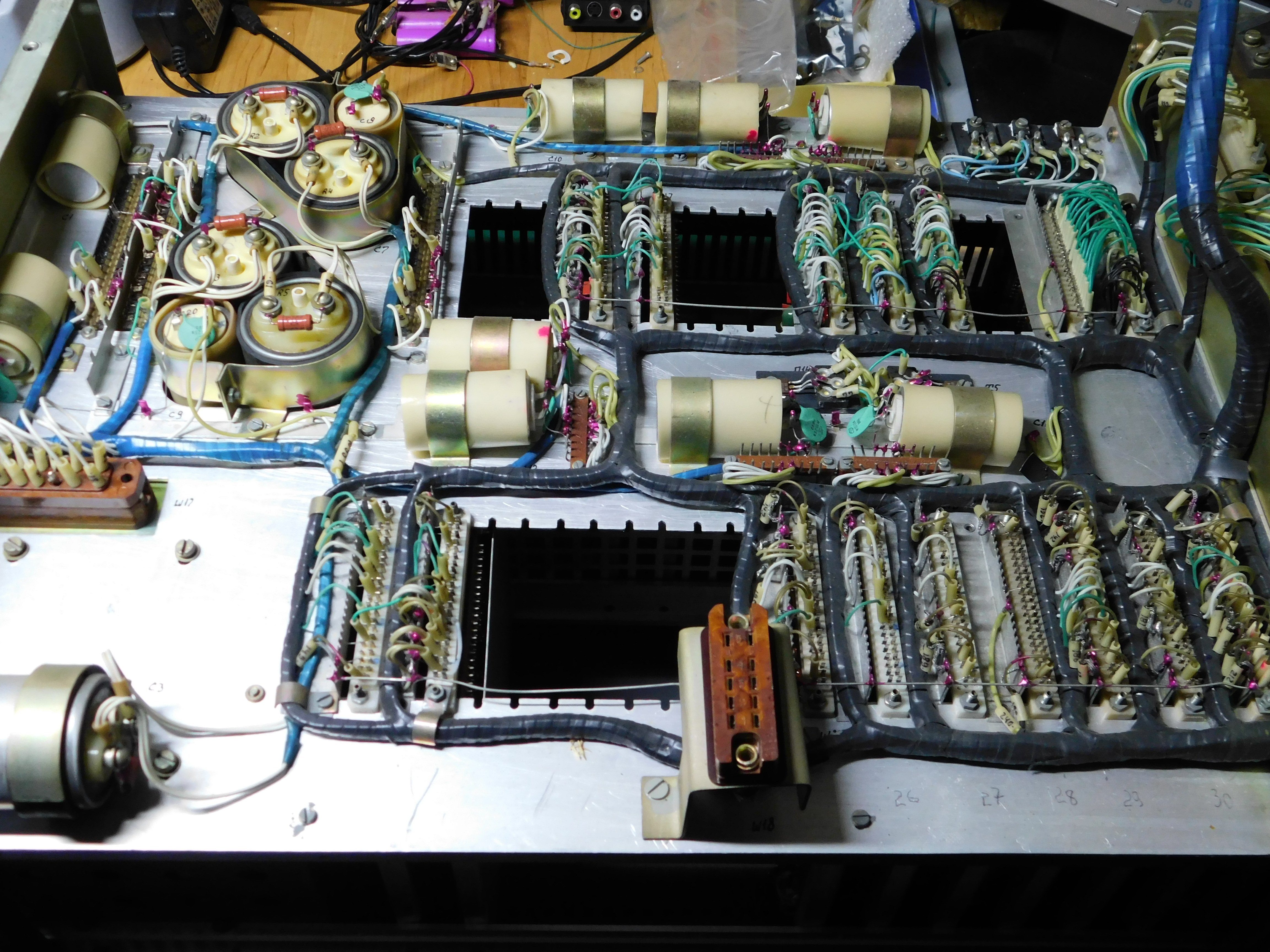

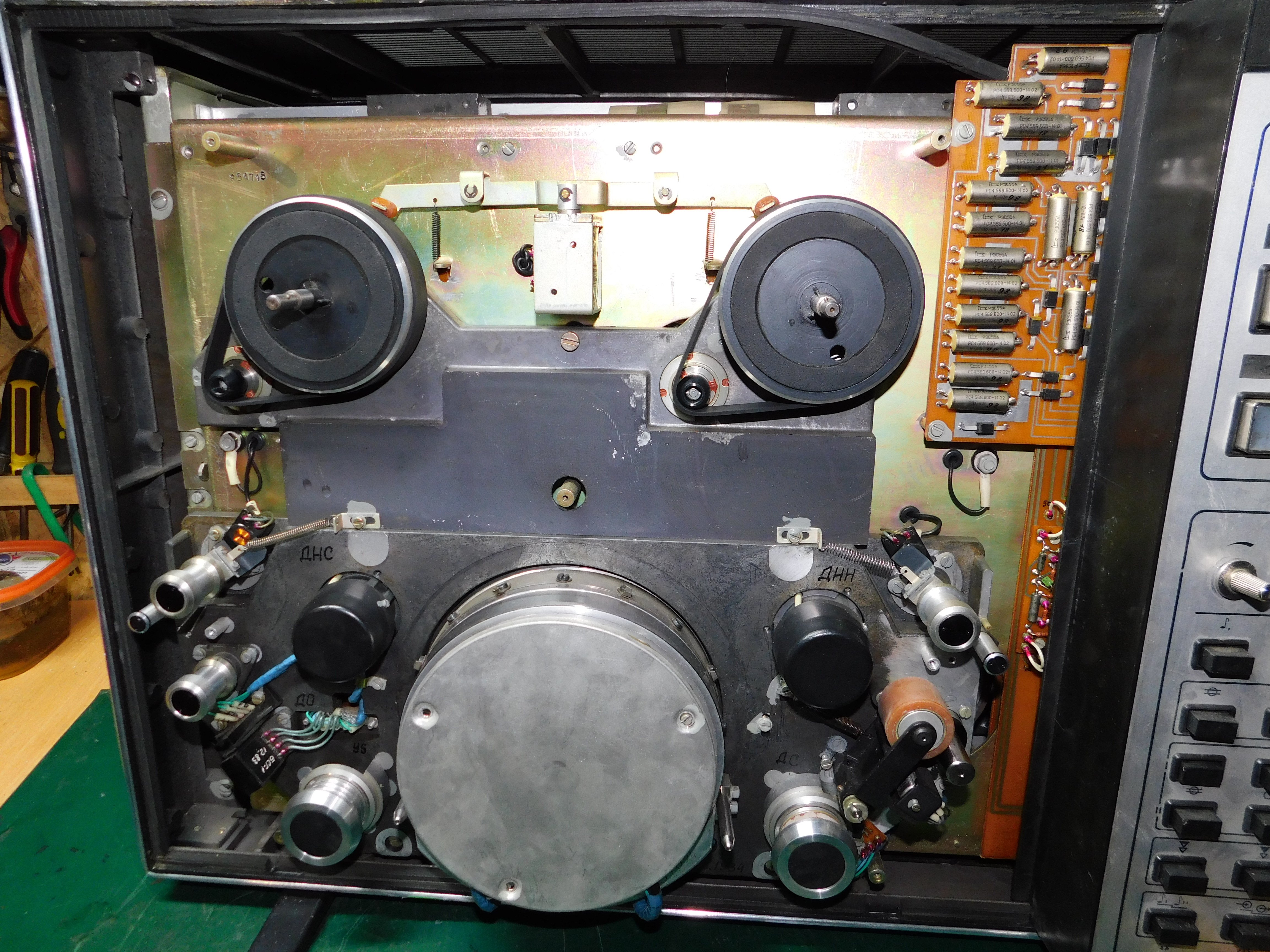

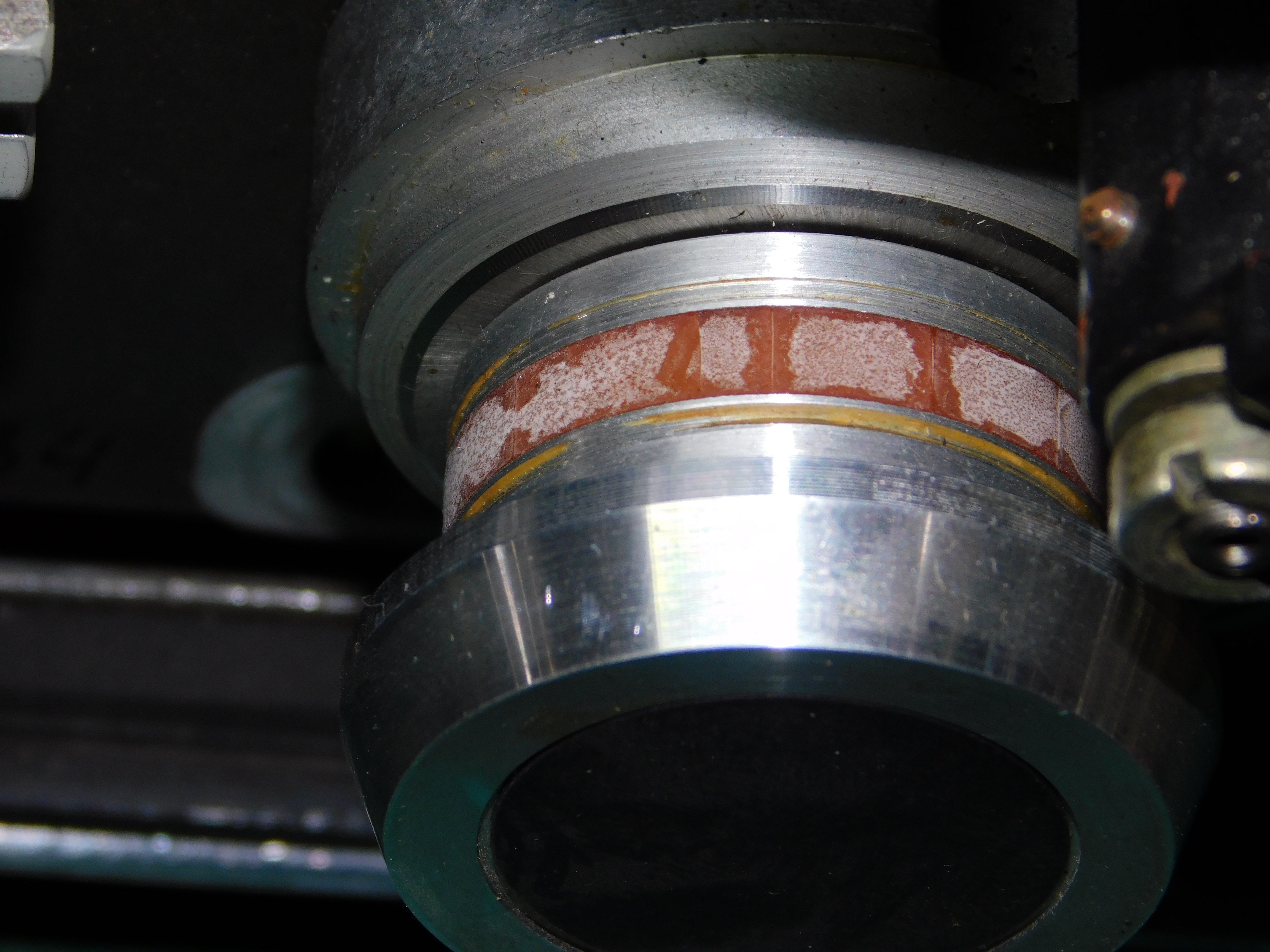

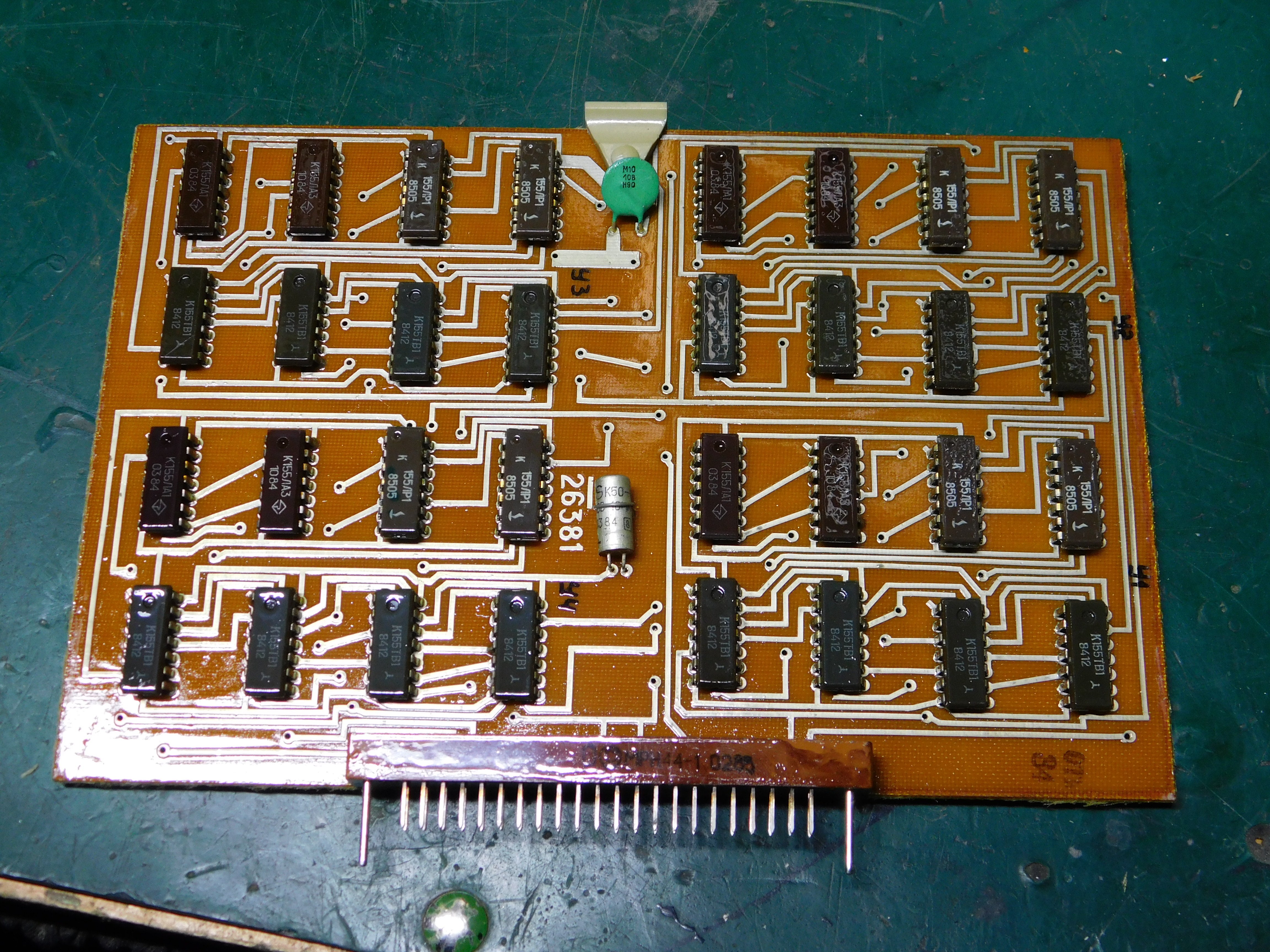

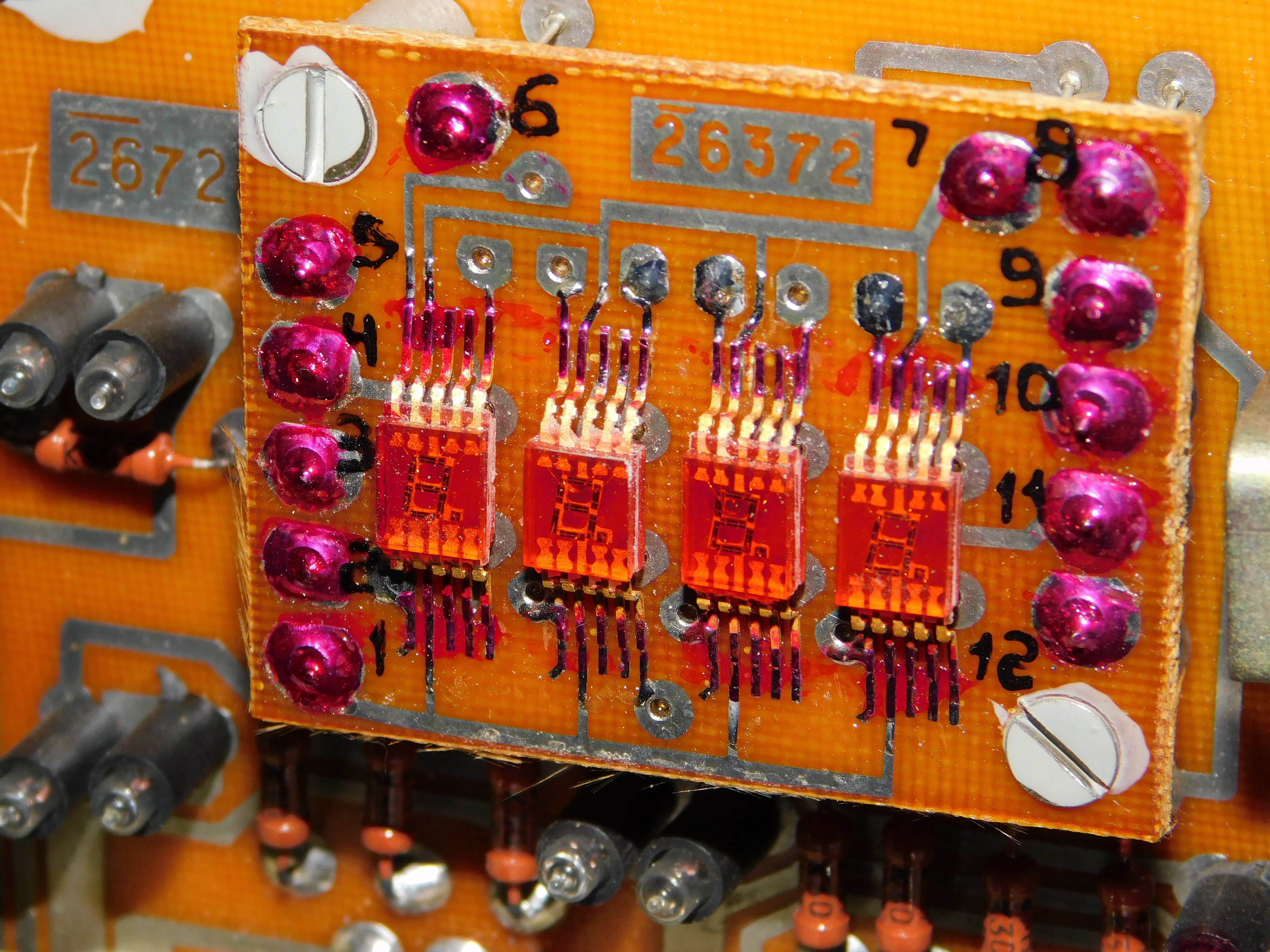

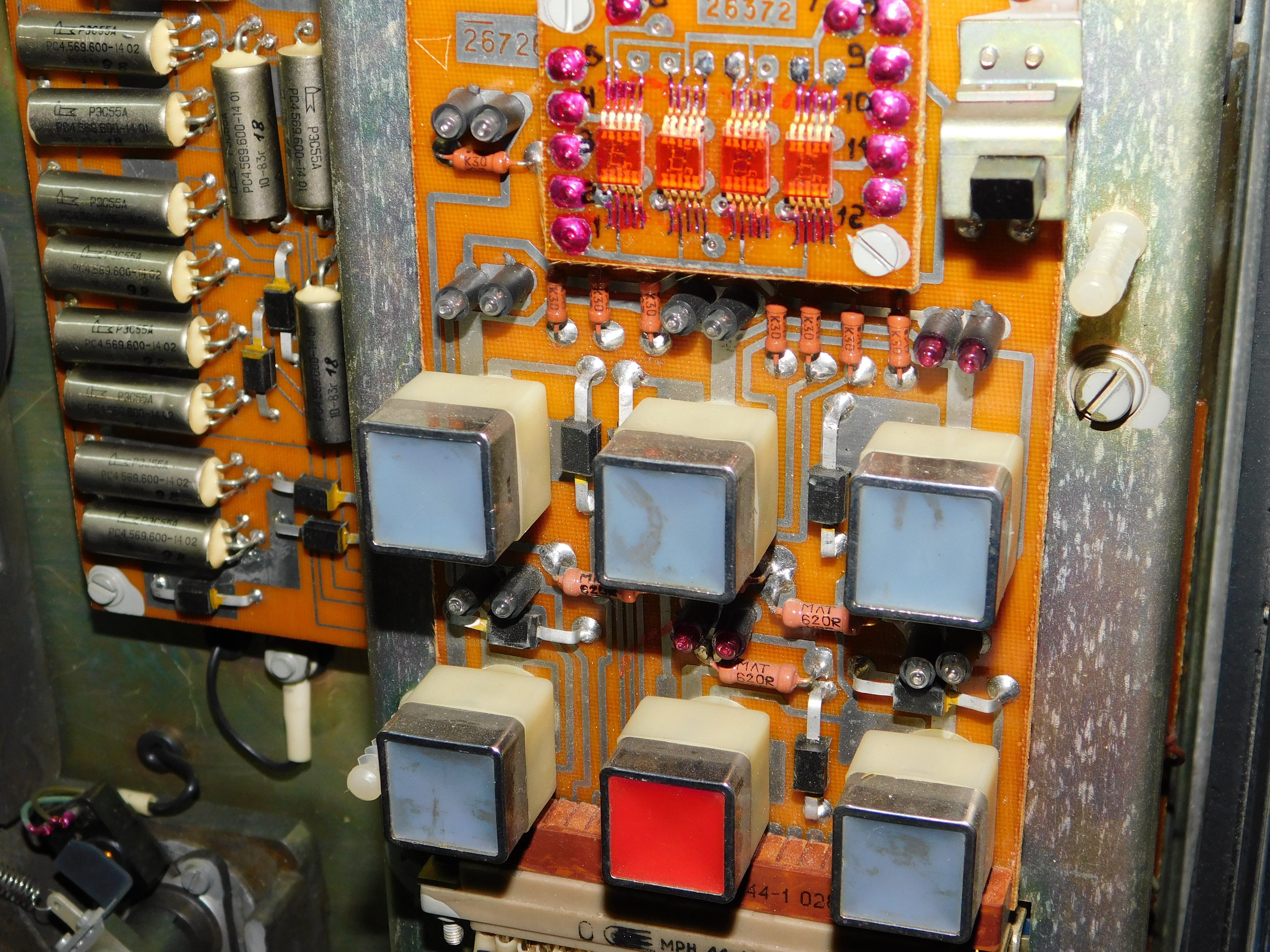

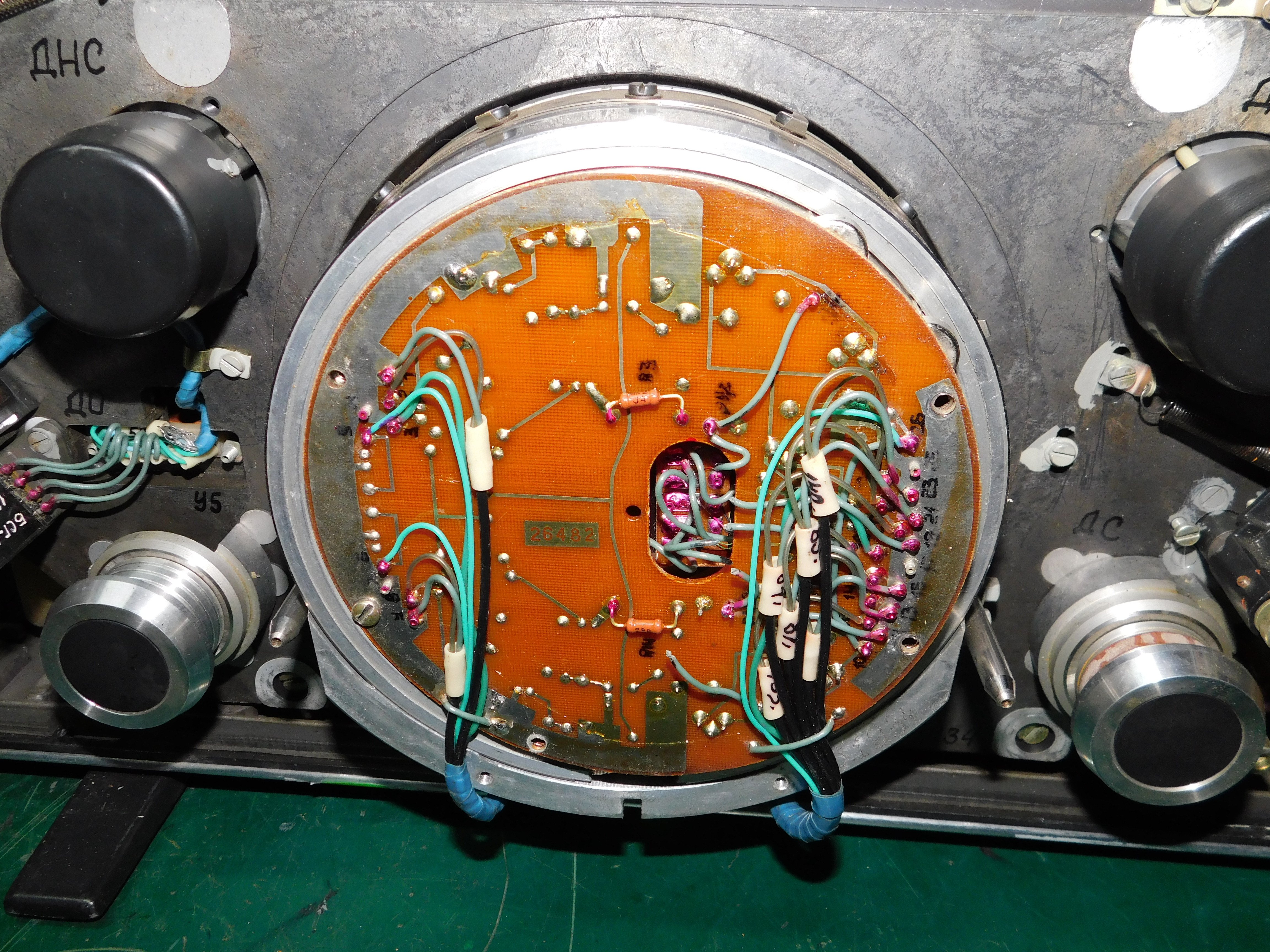

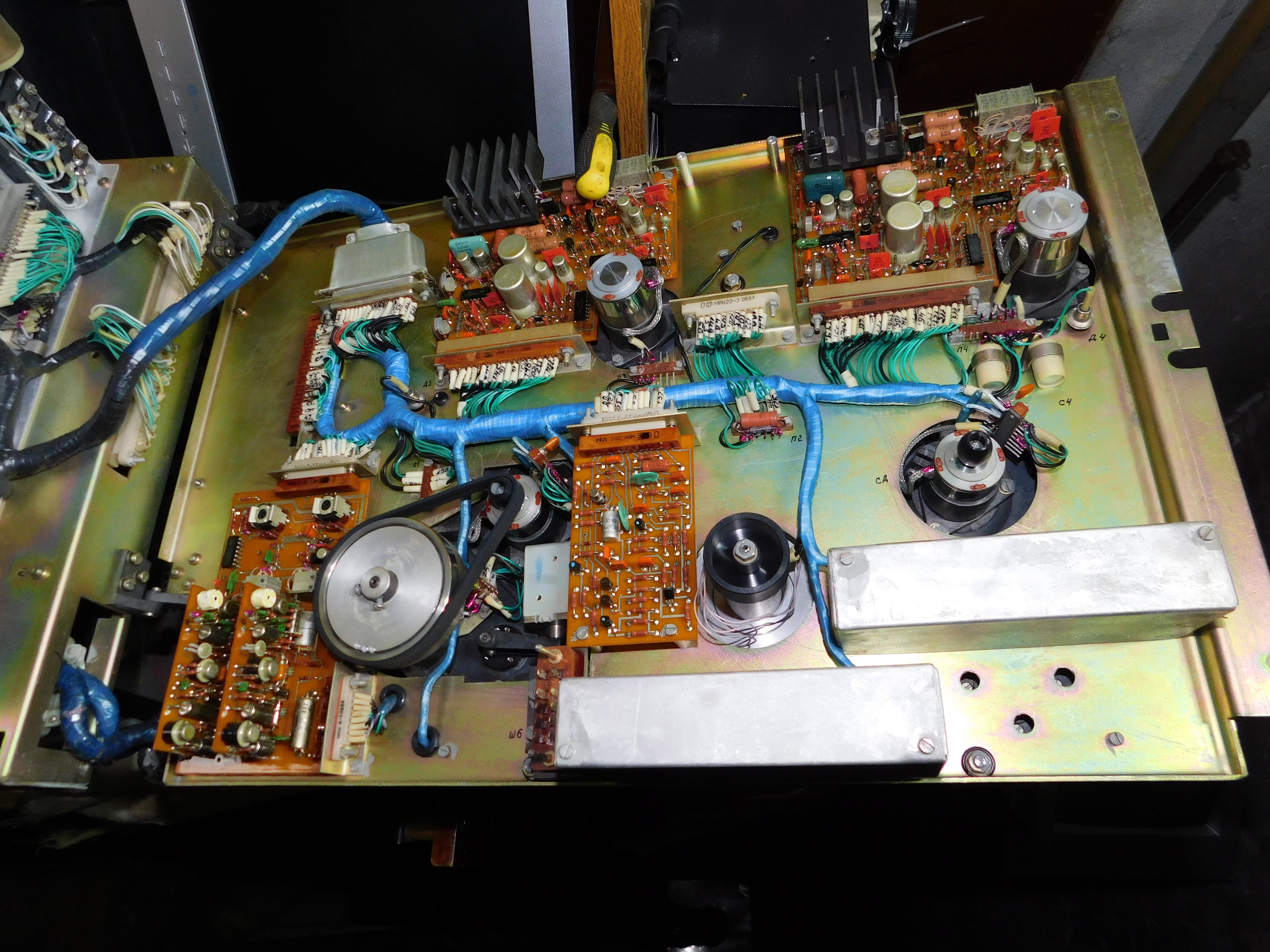

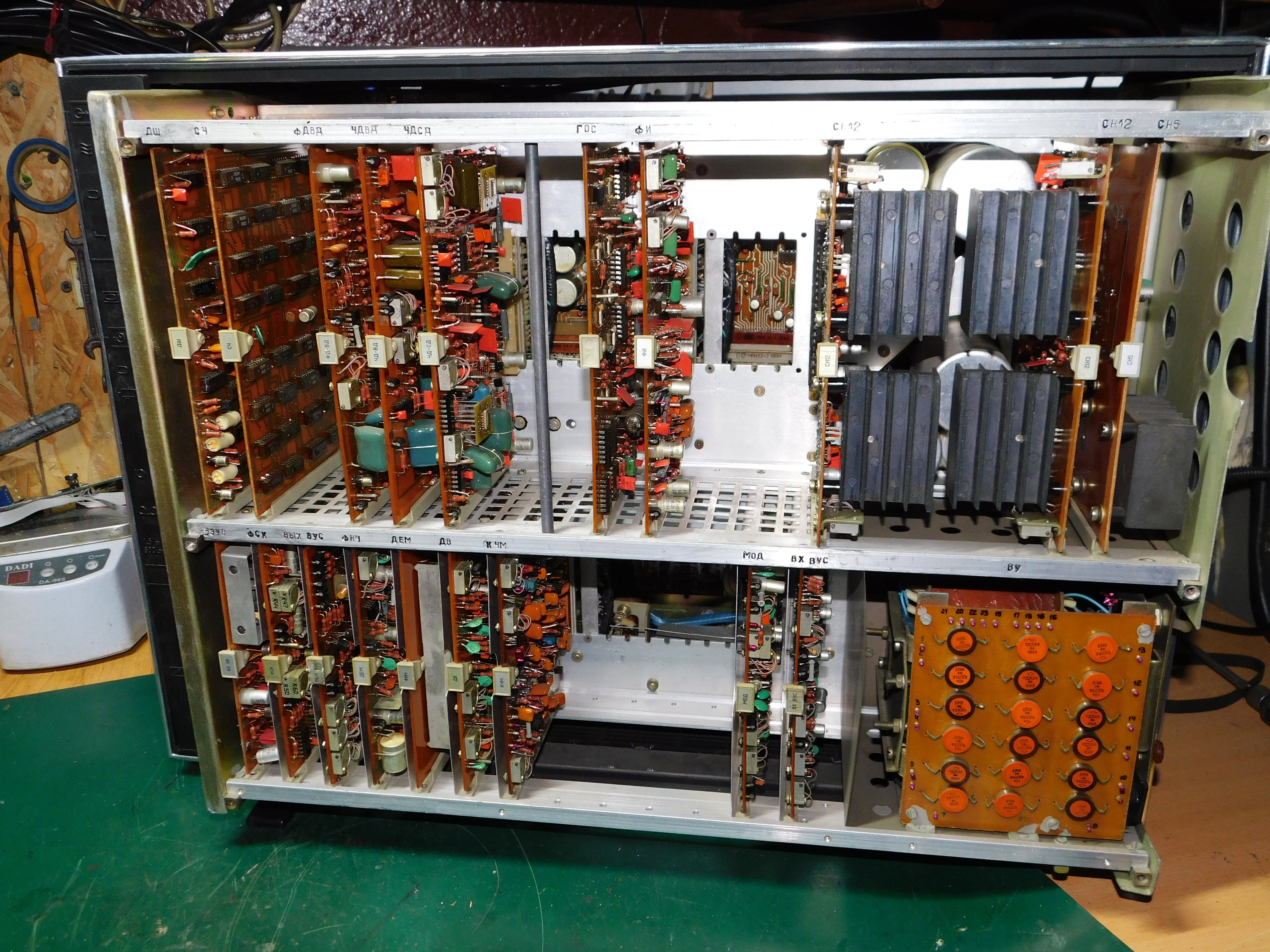

ВМ ЛОМО 403 Без крышки Со снятой пластиной ЛПМ Плата с дисплеем и кнопками режимов Дисплей ЛОМО 403 Состояние обводного ролика Плата БВГ в ЛПМ Откинутый ЛПМ Электроника ЛПМ Электроника ЛПМ Обратная сторона корзины с платами Корзина с платами Одна из плат Одна из плат Кварцевый резонатор Одна из плат

Замена прижимного ролика

Типовая неисправность, которая свойственна ЛОМО 403, это деградация и разрушение прижимного ролика. Данный ролик изготовлен из полиуретана, который со временем становится твердым и лопается, разрушаясь на куски. Новый ролик можно купить на Aliexpress. Размеры прижимного ролика: 6х30х20. Установка прижимного ролика простая. Ролик немного отличается в размерах от родного, возможно потребуется небольшое смещение крепежной пластины.

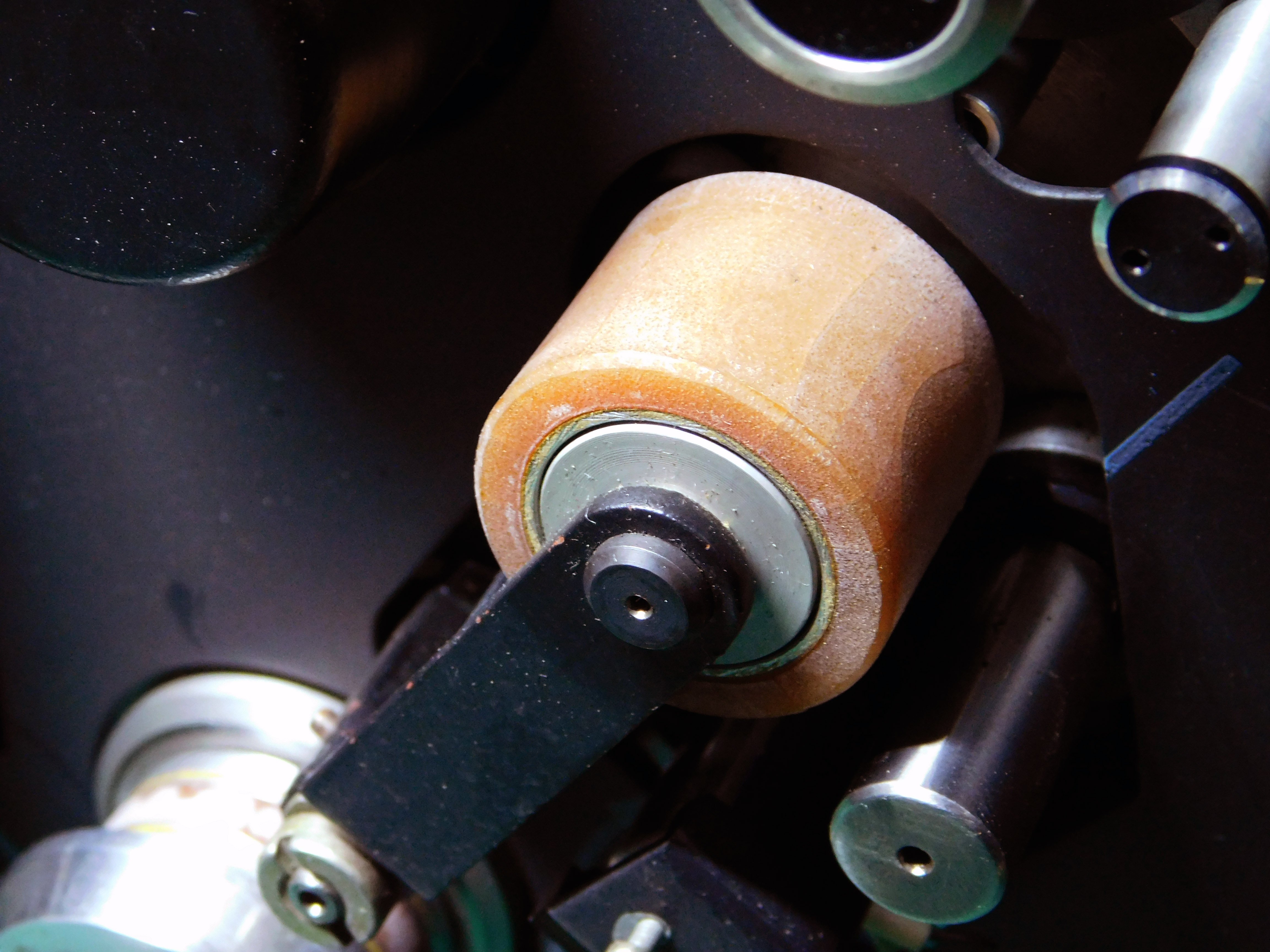

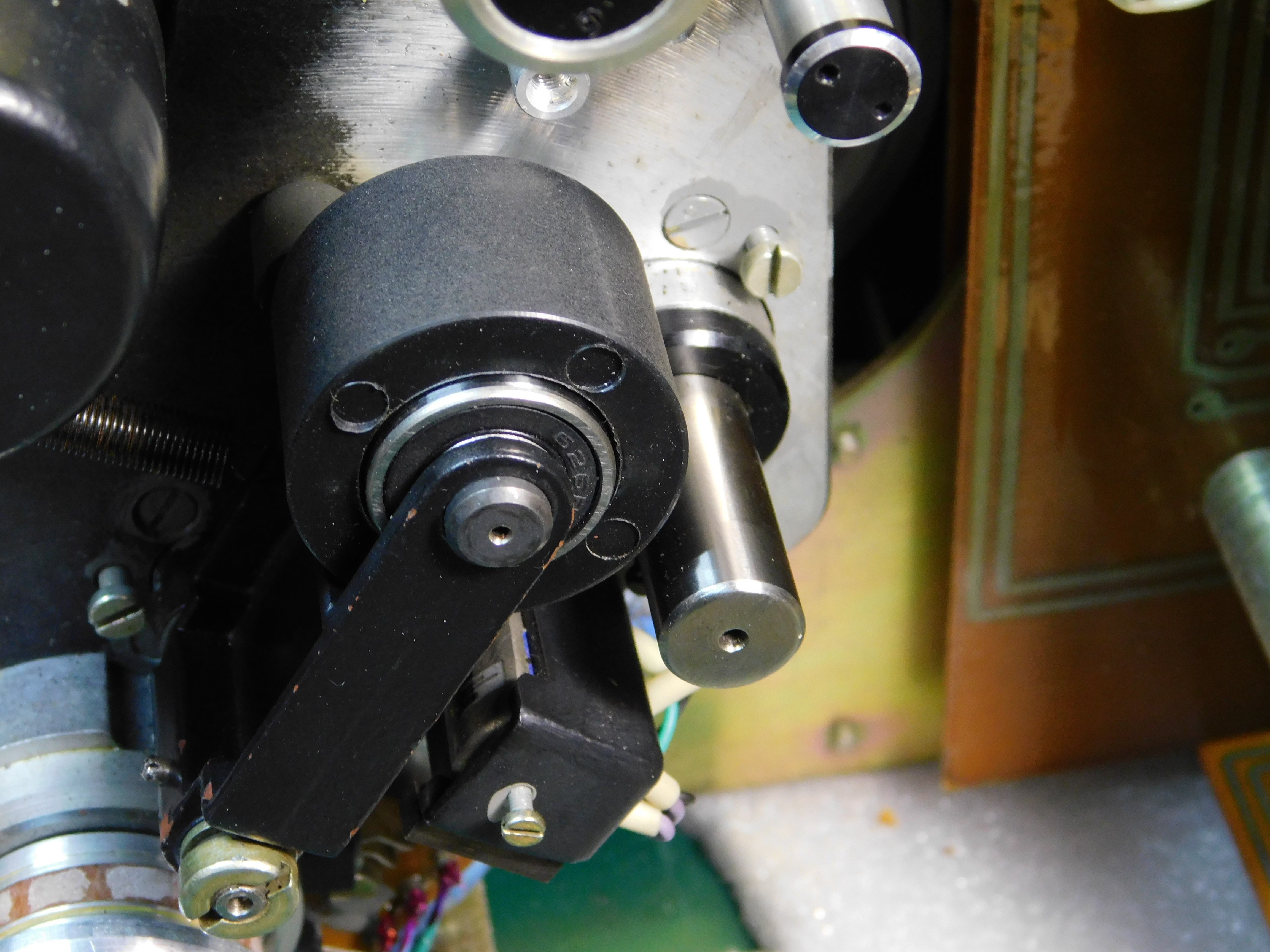

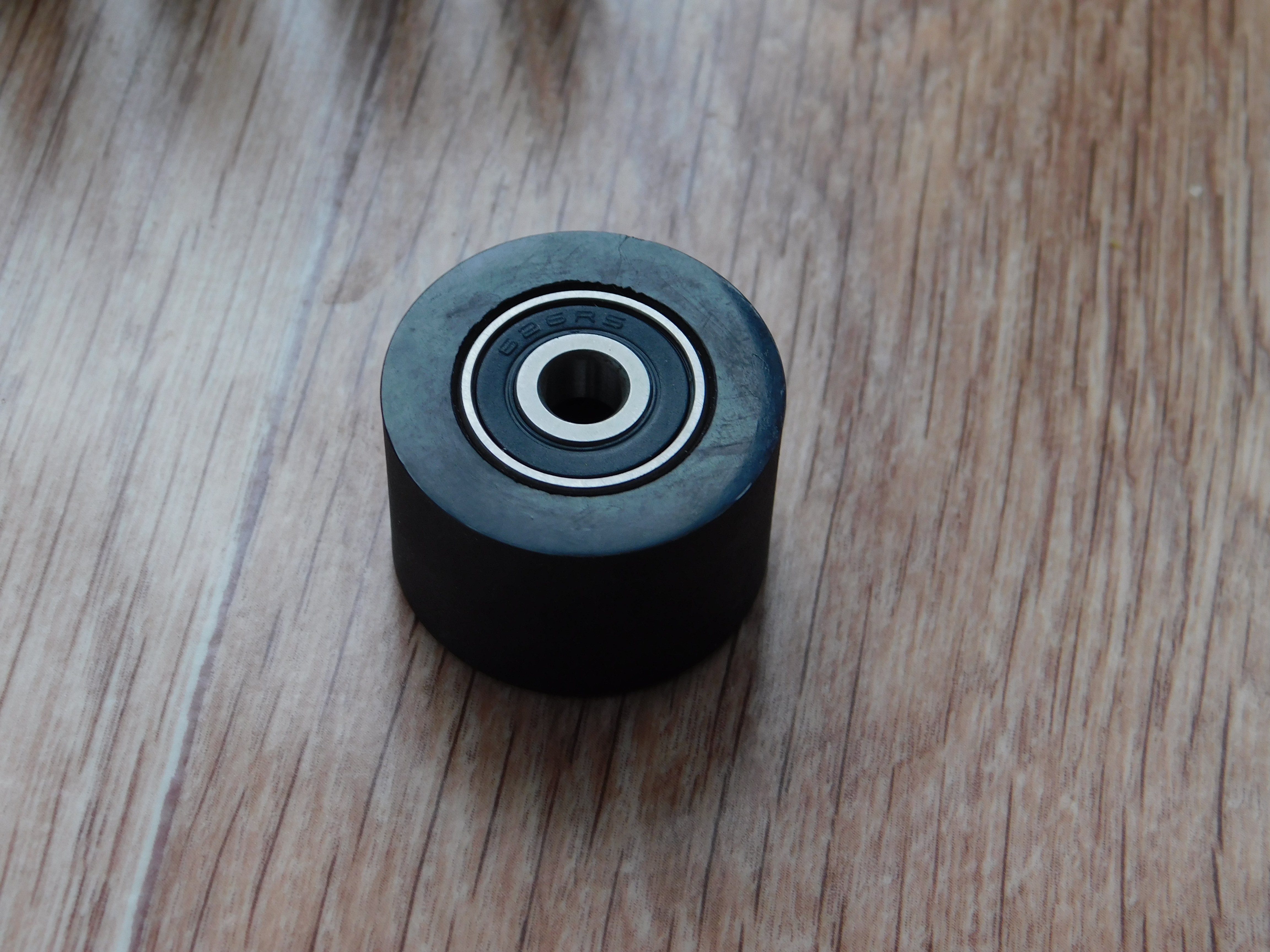

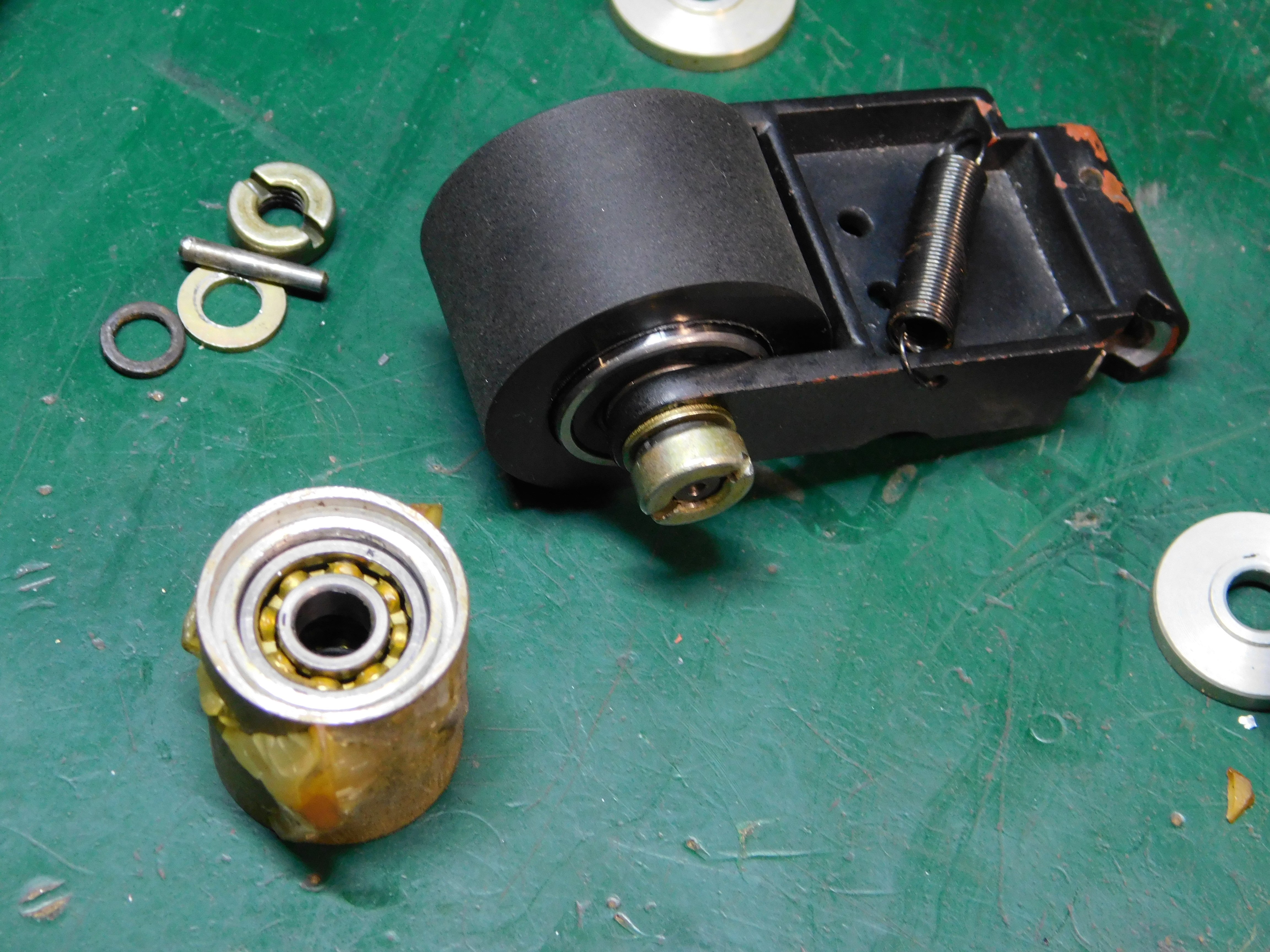

Родной прижимной ролик Новый прижимной ролик Установка прижимного ролика Прижимной ролик установлен

Первая картинка

Первыми неисправностями видеомагнитофона были сколотая видеоголовка и заклинивший БВГ. В ходе осмотра было выяснено, что БВГ не способен свободно вращаться, потому что затирал вращающийся трансформатор. Выбирание зазора во вращающемся трансформаторе решило эту проблему. Видеоголовки были поменяны на ФГВ-2 из Электроники 502 и донорских БВГ. Родную живую головку пришлось снять, она меньше по размеру и её нельзя ставить одновременно с ФГВ-2 из-за разницы в весе. Далее видеомагнитофон стал выдавать картинку, вполне синхронизированную.

Выявились новые неисправности: дикий гул БВГ (мертвые подшипники) и детонация по тонвалу. Если детонацию еще можно вылечить заменой пассика и правкой прижимного ролика, но переборка БВГ - дело не простое. Пока что решено остановиться на этом этапе.

Материалы

Документация на видеомагнитофон взята с сайта Видачество.

 (24,53Mb) ЛОМО 403. Техническое описание и инструкция по эксплуатации
 (56,89Mb) ЛОМО 403. Альбом электрических схем
 (13,68Mb) ЛОМО 403. Альбом рисунков схема камерного блока
 (02,22Mb) ЛОМО 403. Альбом печатных плат
