Прибор для проверки видеоголовок Panasonic VFK-0225
Оглавление:
Описание
Внутреннее устройство
Замеры видеоголовок
Инструкция по эксплуатации

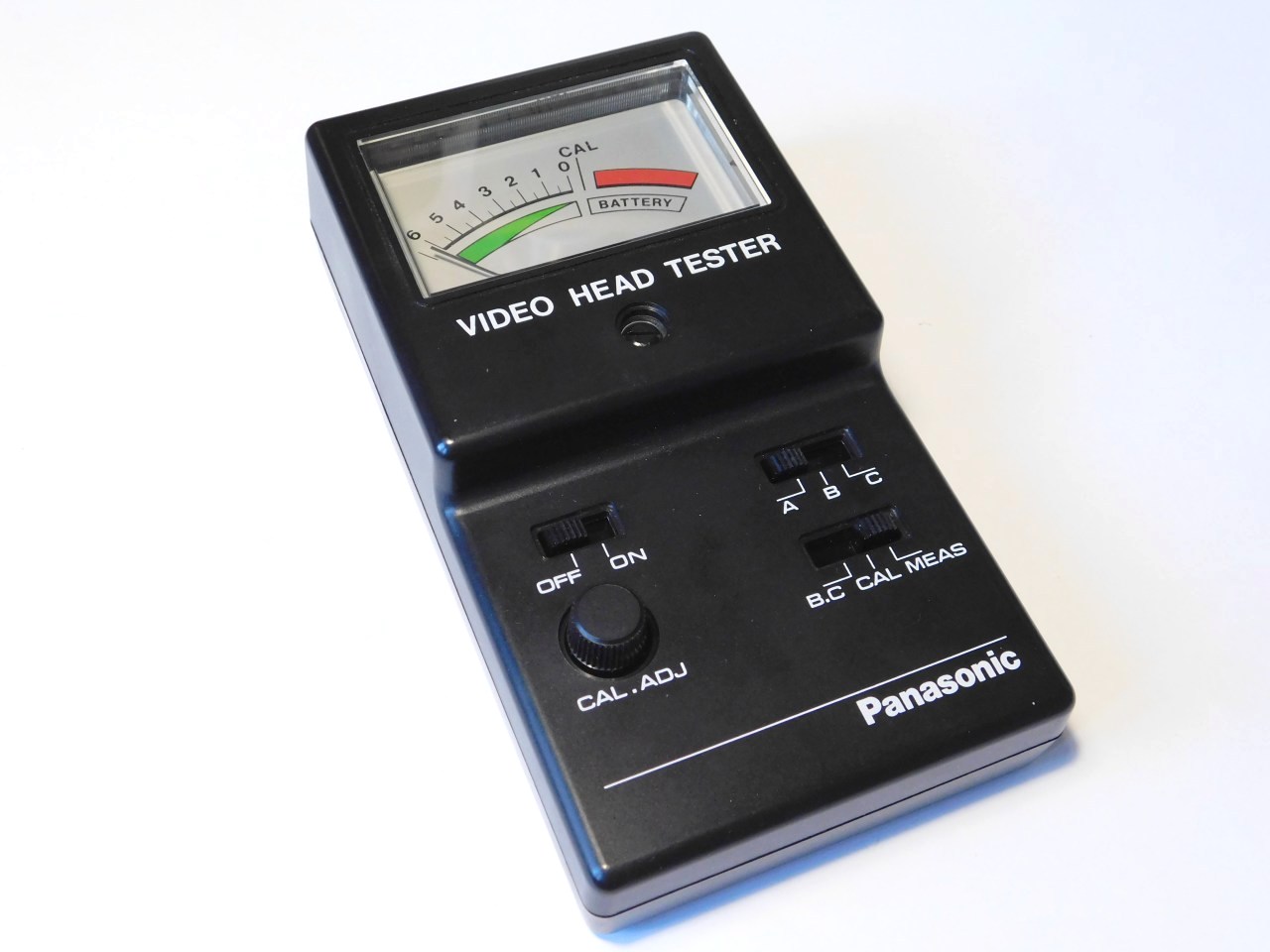

Panasonic VFK-0225 — прибор для проверки видеоголовок (Video Head Tester). Прибор предназначается для оценки состояния видеоголовок с помощью измерения их индуктивности. Прибором нельзя узнать точную величину индуктивности, он только дает сравнительную оценку.
Любая видеоголовка — это катушка индуктивности, у которых величина зависит от сердечника, в данном случае феррита. При работе видеоголовки стачиваются об ленту, соответственно феррита становится меньше, индуктивность видеоголовки уменьшается. В какой-то момент отдача начнет падать и видеоголовка будет не пригодна к использованию. Аналогично, индуктивность изменится, если видеоголовка скалывается или выкрашивается зазор из-за механических воздействий.

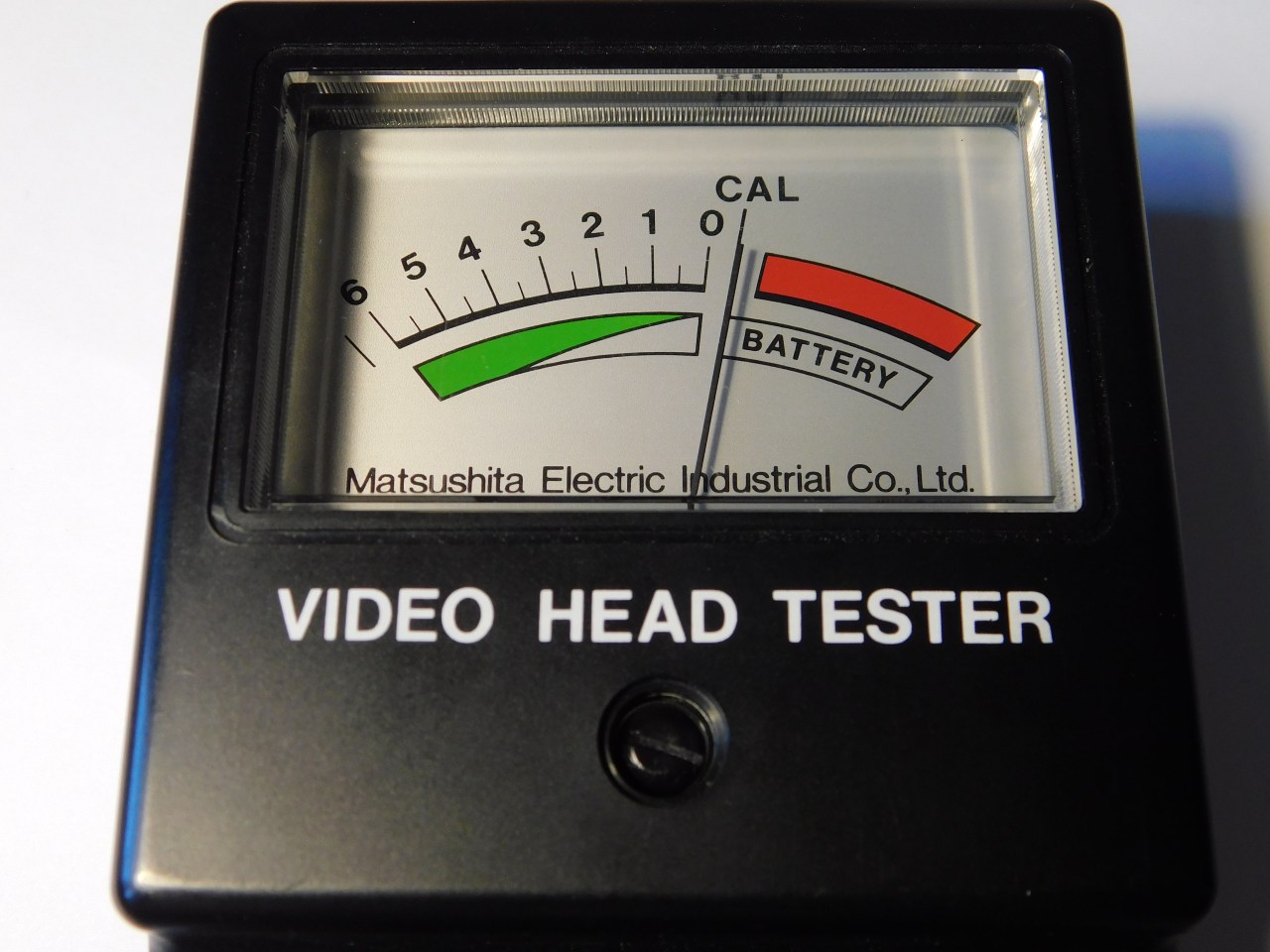

Прибор очень прост в использовании. У него имеется три переключателя: выключатель, переключатель режимов и выбор диапазона измерения, также есть ручка калибровки. Она используется, чтобы откалибровать положение стрелки по эталонному внутреннему источнику. При включении режима "Cal", необходимо вращением ручки добится положения стрелки соответствующего отметке на шкале.
Режим "B.C" — Battery Check (проверка батареи). Тоже нельзя узнать точное напряжение, просто показывается область допустимых значений. Батарея используется типа "Крона" (6F22).

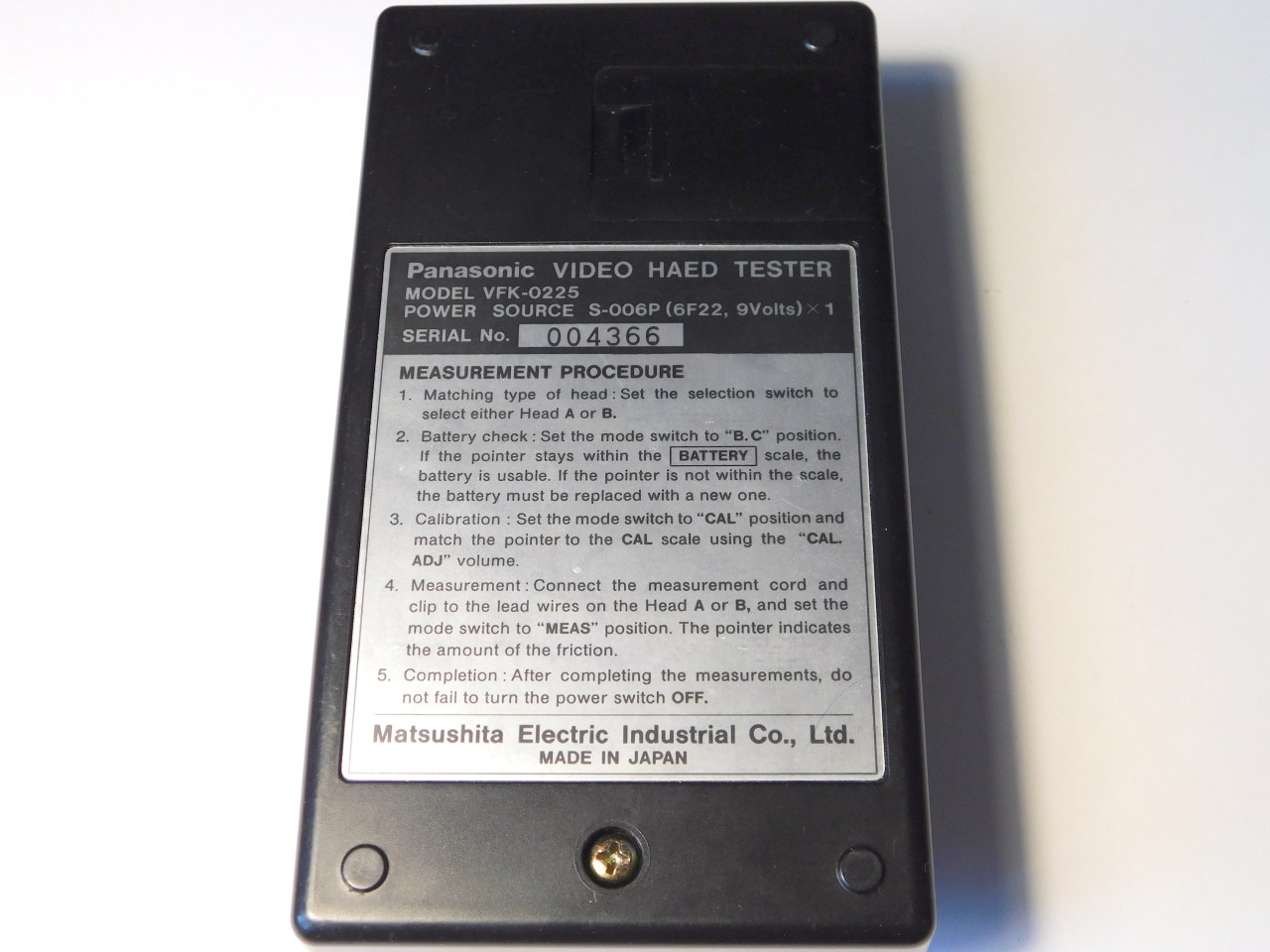

Сзади прибора имеется краткая инструкция по использованию. Упрощенная версия:
- Проверка батареи (B.C).
- Выбор диапазона.
- Калибровка под диапазон (Cal).
- Измерение (Meas).
- Подключение видеоголовки.
- Отключение питания после измерений.
При работе прибор потребляет от батареи ток величиной 4мА.

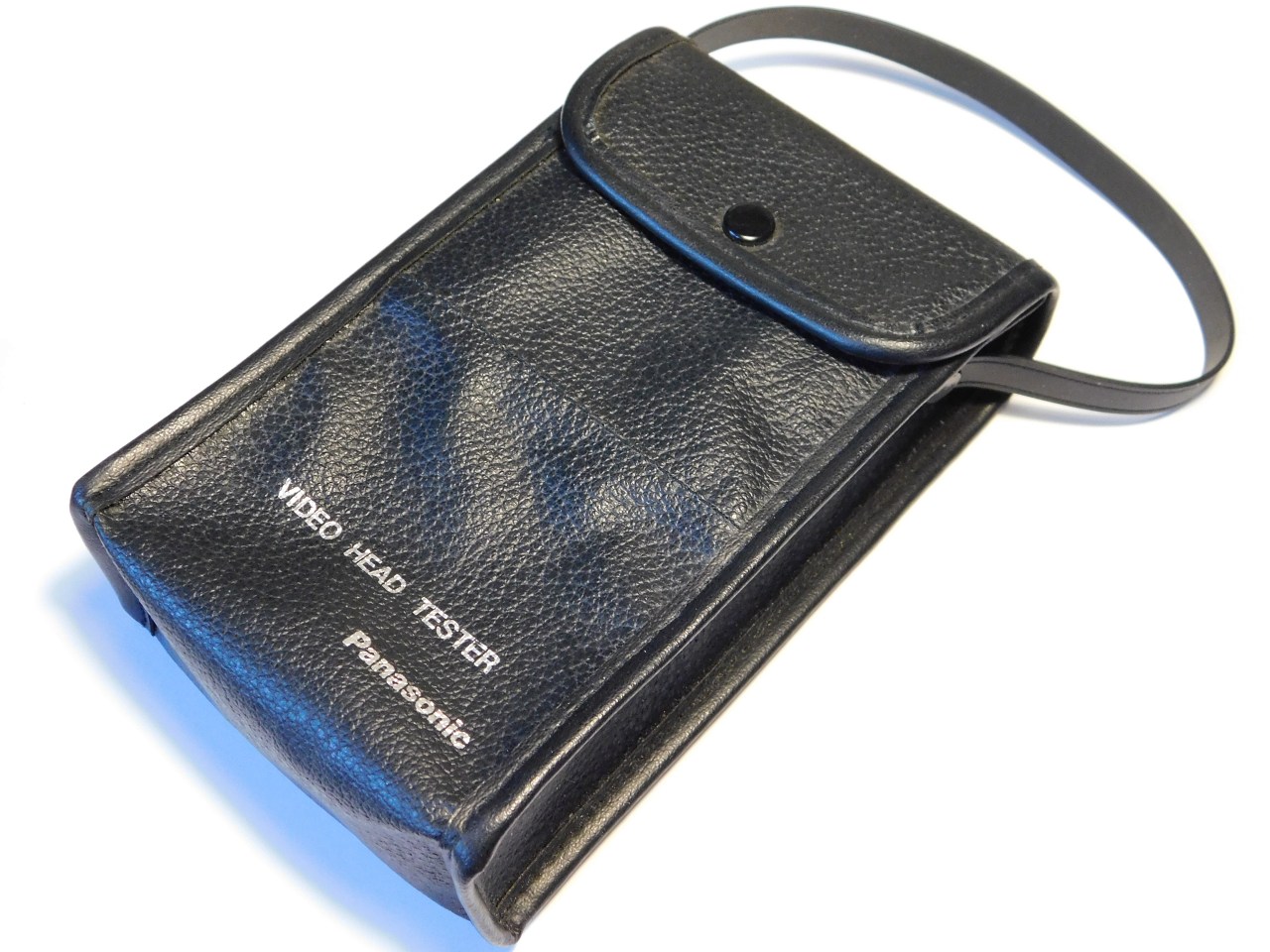

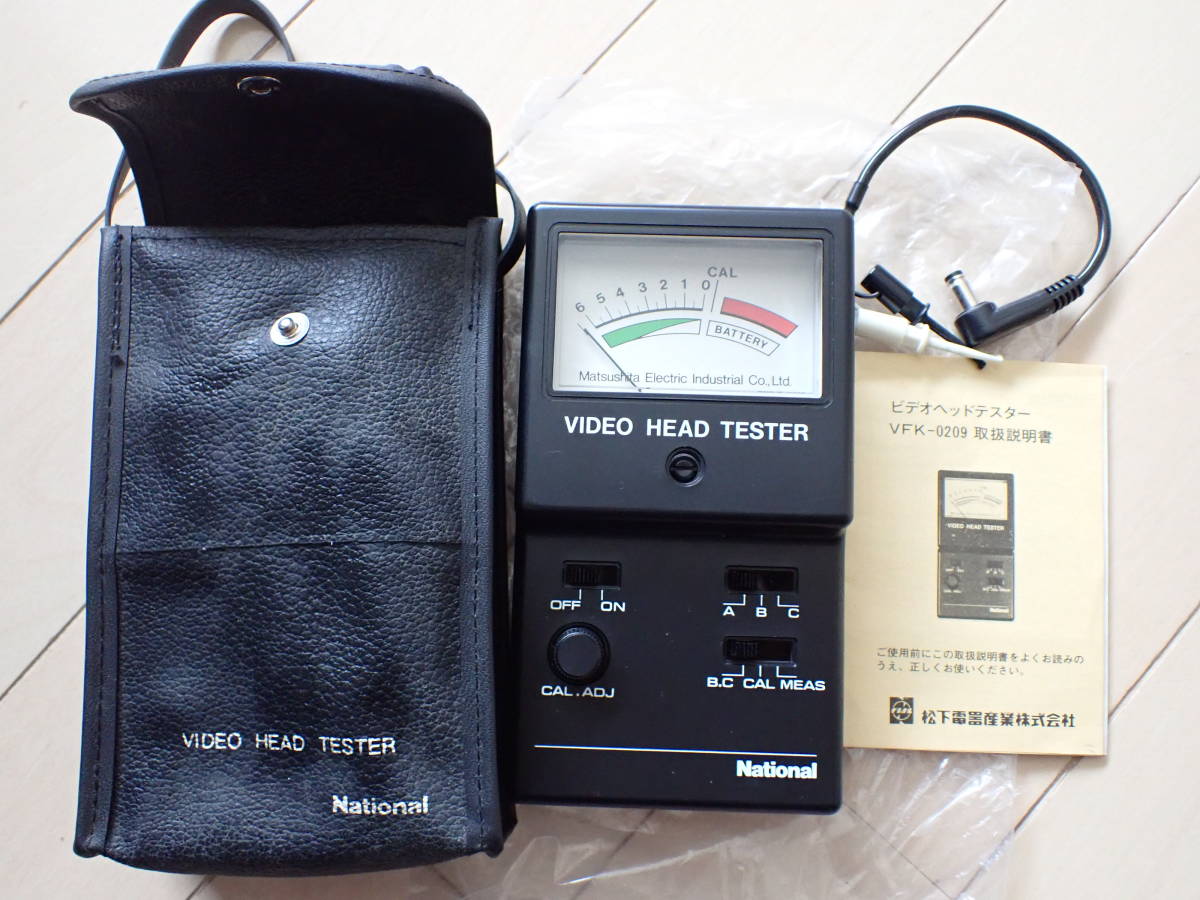

В комплекте с прибором идет чехол, который неплохо сохранился:

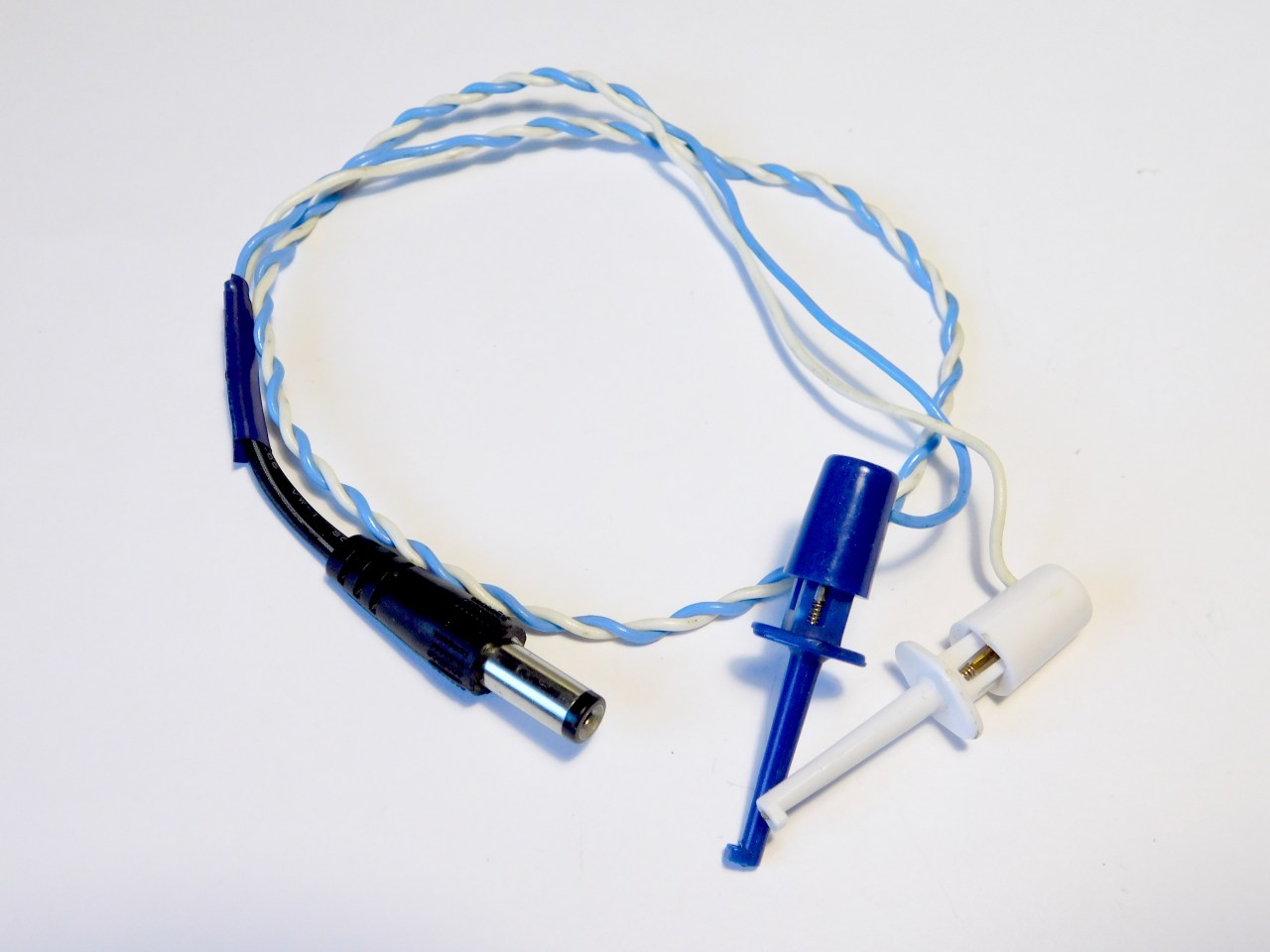

Родных щупов не сохранилось, однако случайно был обнаружен самодельный кабель, который идеально подошел к прибору. "Захваты" для подключения к подводам видеоголовки использованы аналогичные, как и были в оригинальном исполнении.
Внутреннее устройство

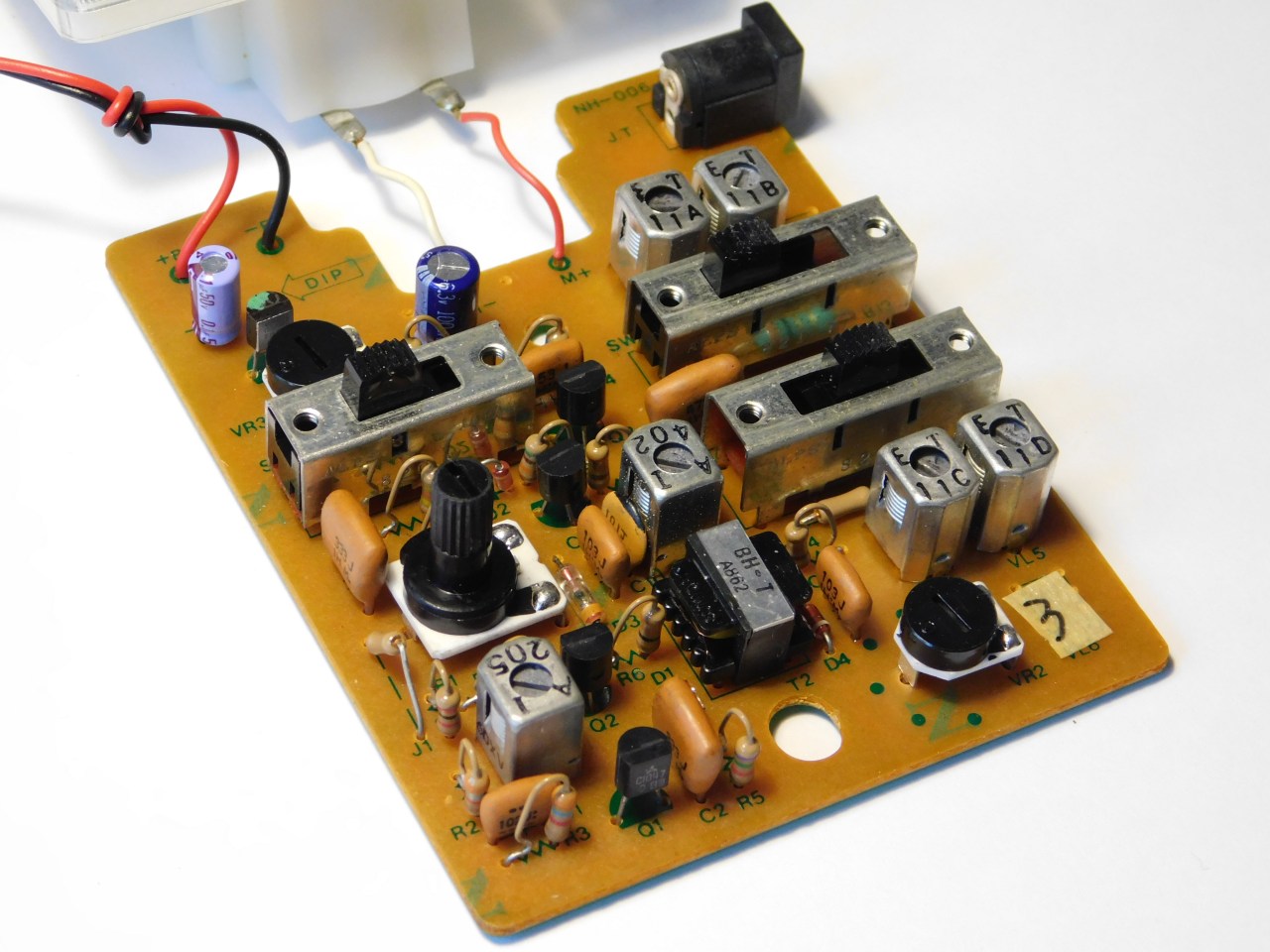

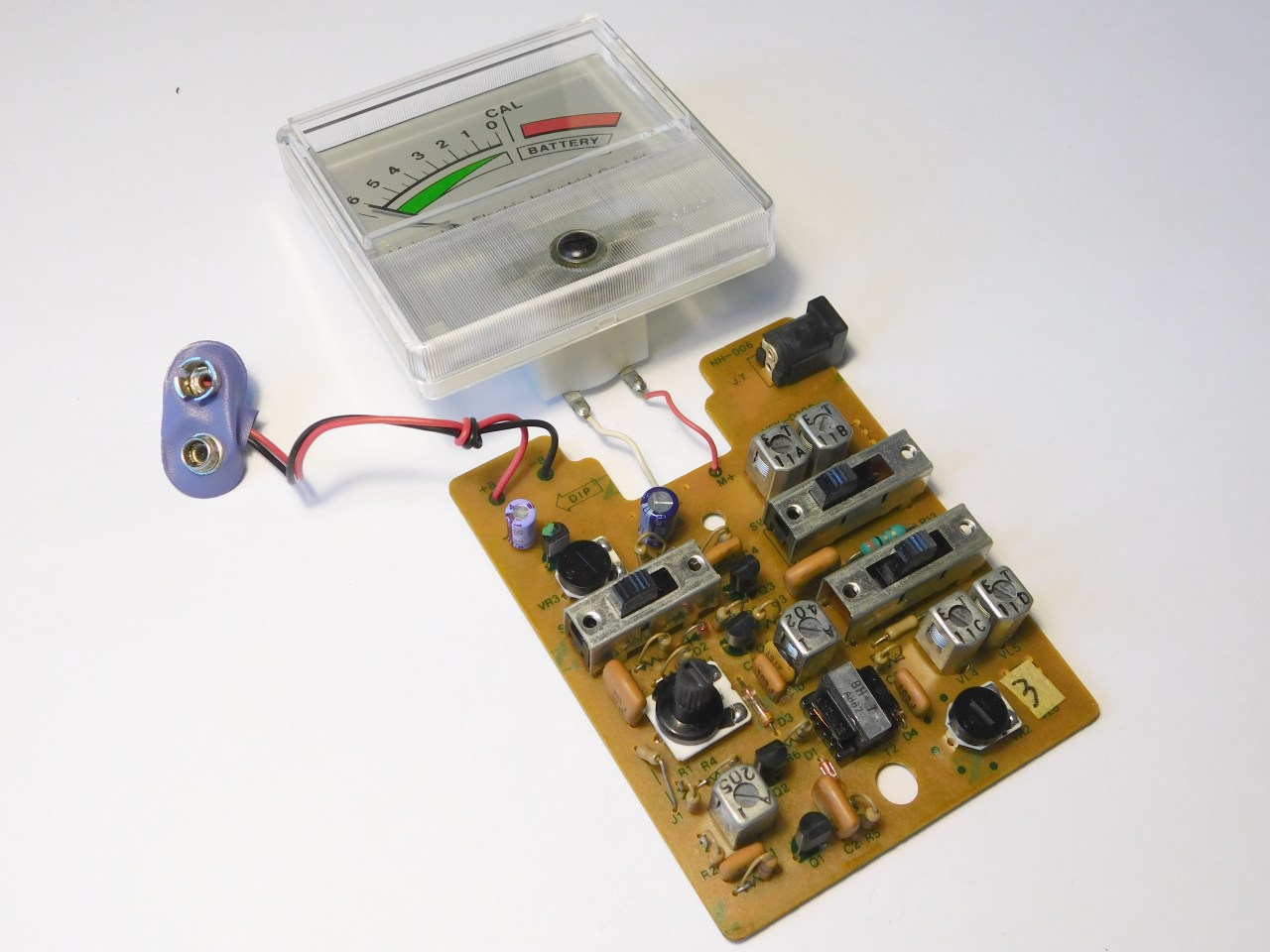

Прибор разбирается просто — корпус скрепляется с помощью одного шурупа. Печатная плата также крепится на одном саморезе. Схема прибора неизвестна, поэтому трогать что-либо внутри не рекомендуется. Электроника типичная для начала 80-ых, конденсаторы Matsushita еще из хорошей партии и не потекли, как это часто делают аналогичные конденсаторы поздних лет выпуска.

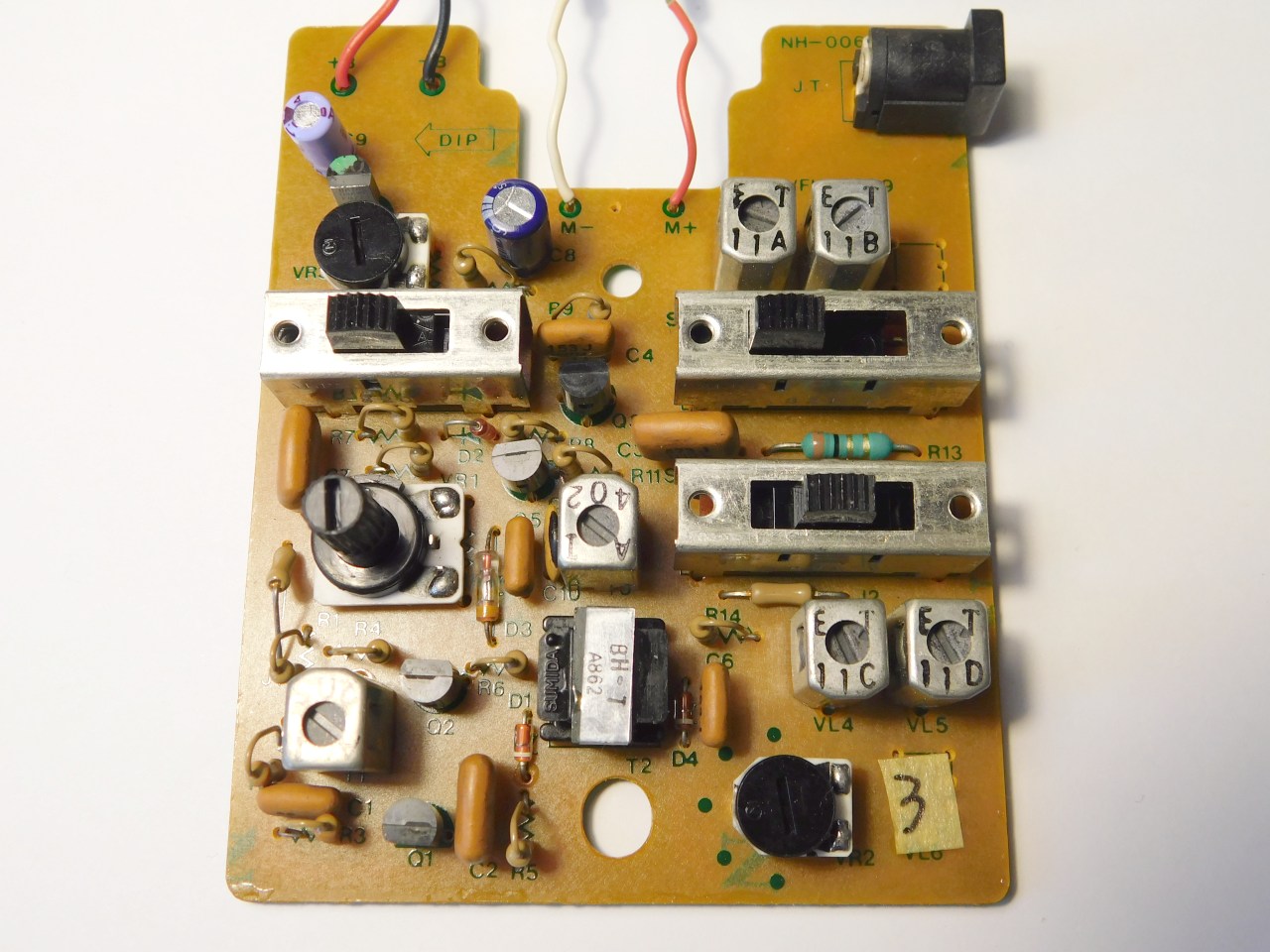

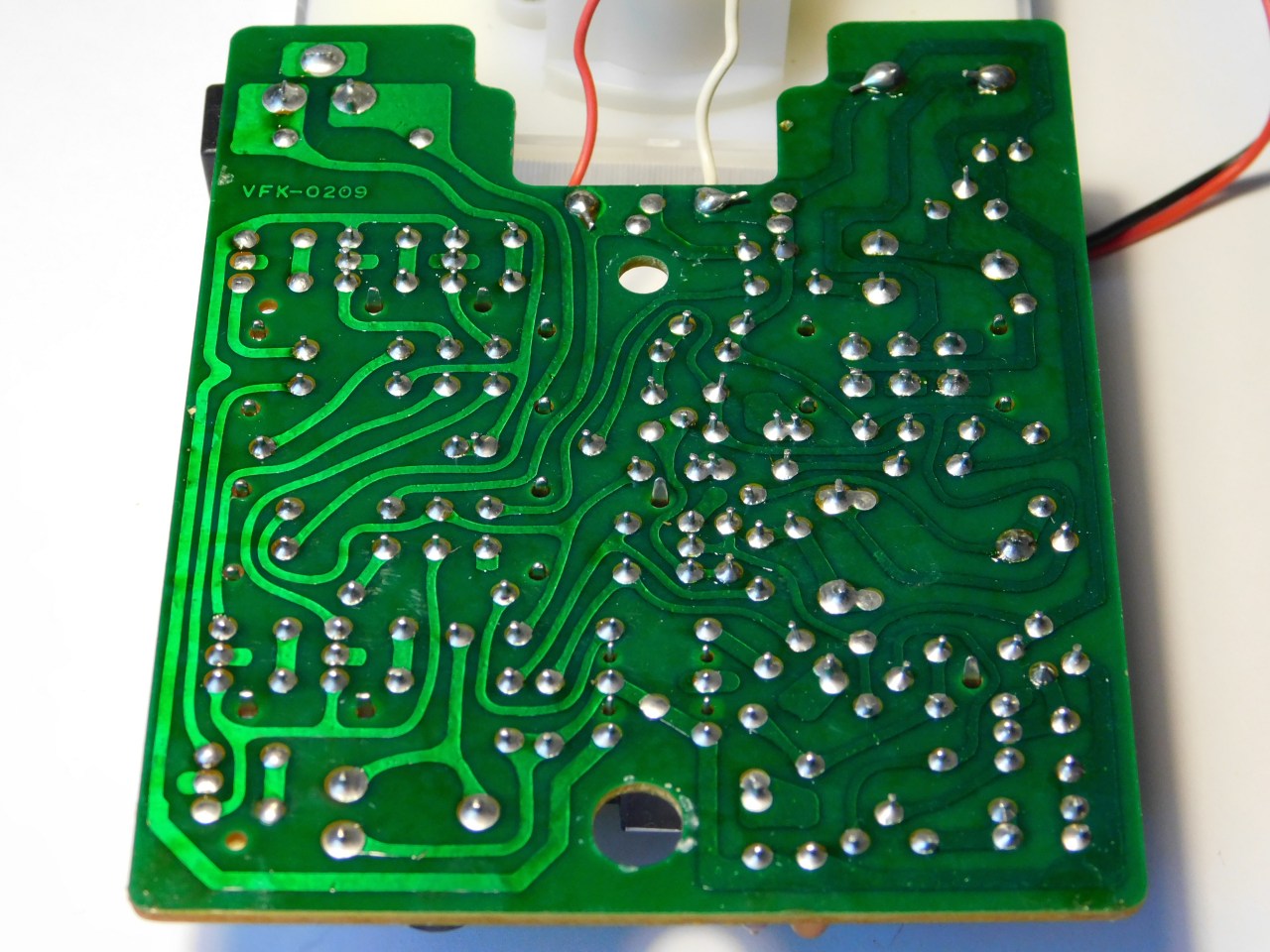

На печатной плате обозначена другая модель прибора VFK-0209. Это аналогичная модель прибора, но, вероятно, там испльзуются все три диапазона. В модели VFK-0225 просто напросто отсутствуют компоненты, необходимые для работы "C" диапазона.

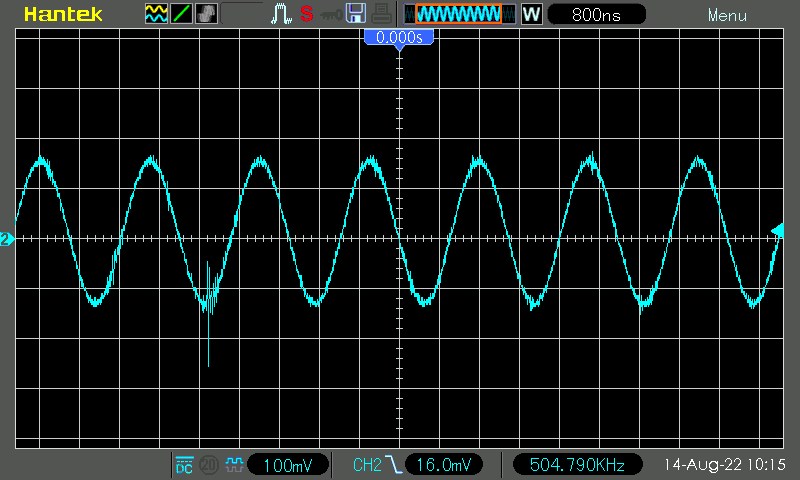

Измеряя форму сигнала на щупах прибора, можно увидеть синусоидальный сигнал частотой 535 кГц и амплитудой около 300 мВ. Частота не стабилизирована каким-либо кварцем и, скорее всего, получается посредством LC-генератора. Странно, что выбрали такую низкую частоту для измерения параметров видеоголовки, так как в паспортах на видеоголовки индуктивность обычно заявляют при частате 3,8 МГц (середина диапазона ЧМ сигнала в бытовых видеомагнитофонах).
Замеры видеоголовок
Хоть прибор и предполагается для использования с кассетными видеомагнитофонами из списка в инструкции, его можно применять и для замеряя любых других видеоголовок. Нужно лишь сравнение с заведомо рабочими головками той же типовой конструкции и можно считать замеры успешными. О точности речи не идет, задача прибора — выяснить, пригодна ли видеоголовка для использования в видеомагнитофоне или она сточена/сколота и не может быть использована.
Первыми были проверены обычные VHS-видеоголовки. На опыте подтвердилось, что прибор адекватно определяет "работоспособность" видеоголовки. У целых, но нерабочих, он выдавал показатели около единицы. При оборванной катушке внутри видеоголовки прибор показывает нейтральное положение стрелки (крайнее левое), а при закороченной — полное отклонение до конца шкалы.

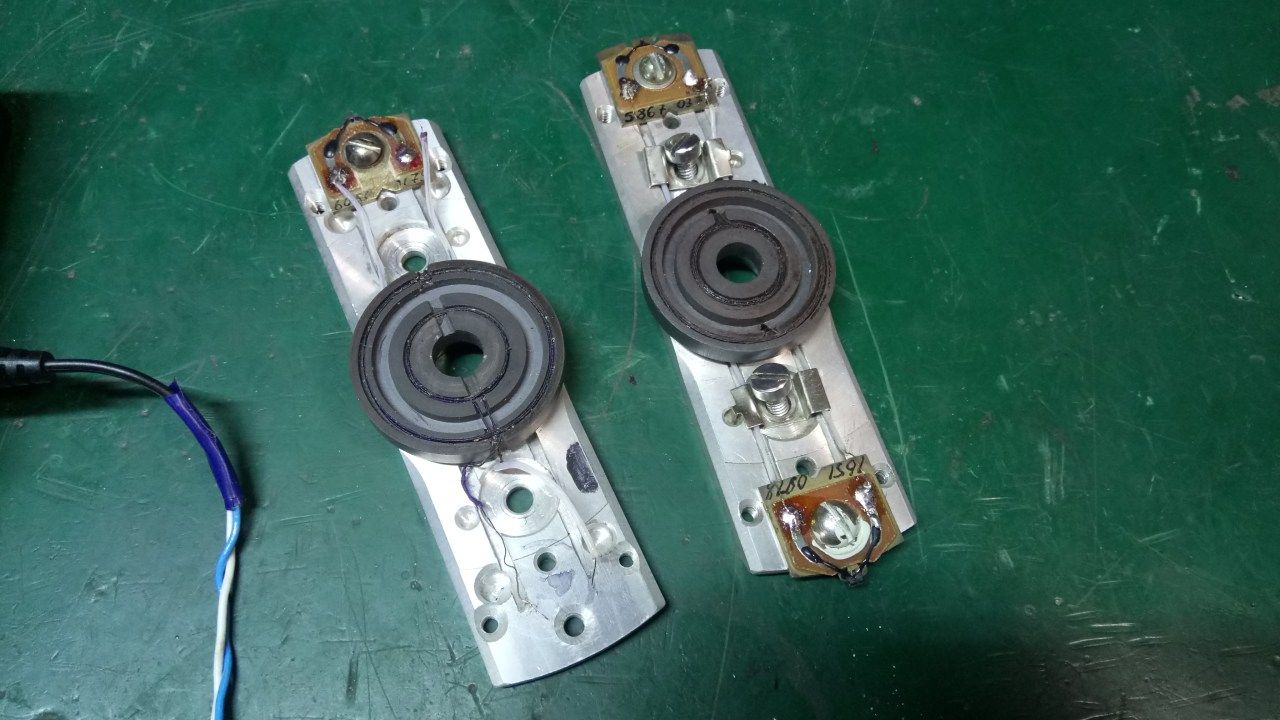

Основный тест проходили видеоголовки из советских катушечных видеомагнитофонов — типа ФГВ-2. Ниже представлены нерабочие видеоголовки, будучи установленными на видеомагнитофон, с них не было никакой отдачи.

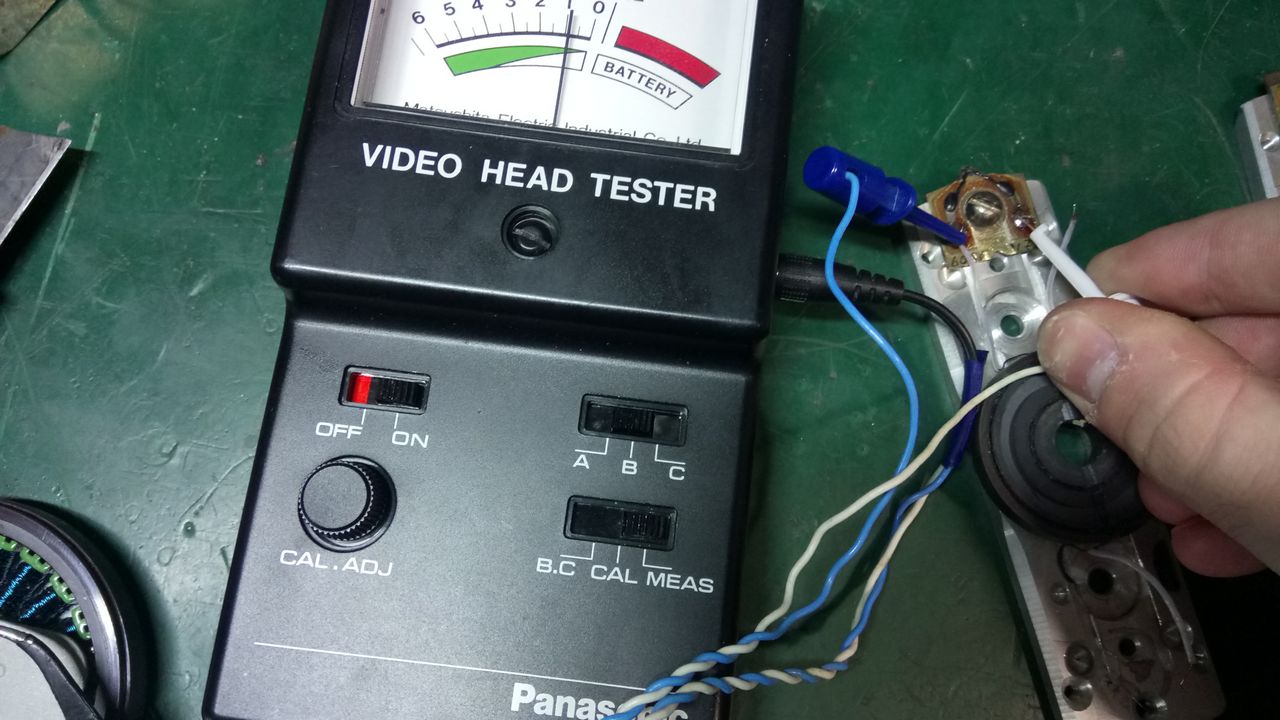

Как следствие, все три головки показали величины около 0-1 по шкале прибора. Диапазон измерения не сильно влияет на измерения, разница между ними невелика. В данном случае замеры производились на диапазоне "B". Таким образом, можно сопоставить, что нерабочим видеоголовкам соответствуют значение от нуля до единицы.

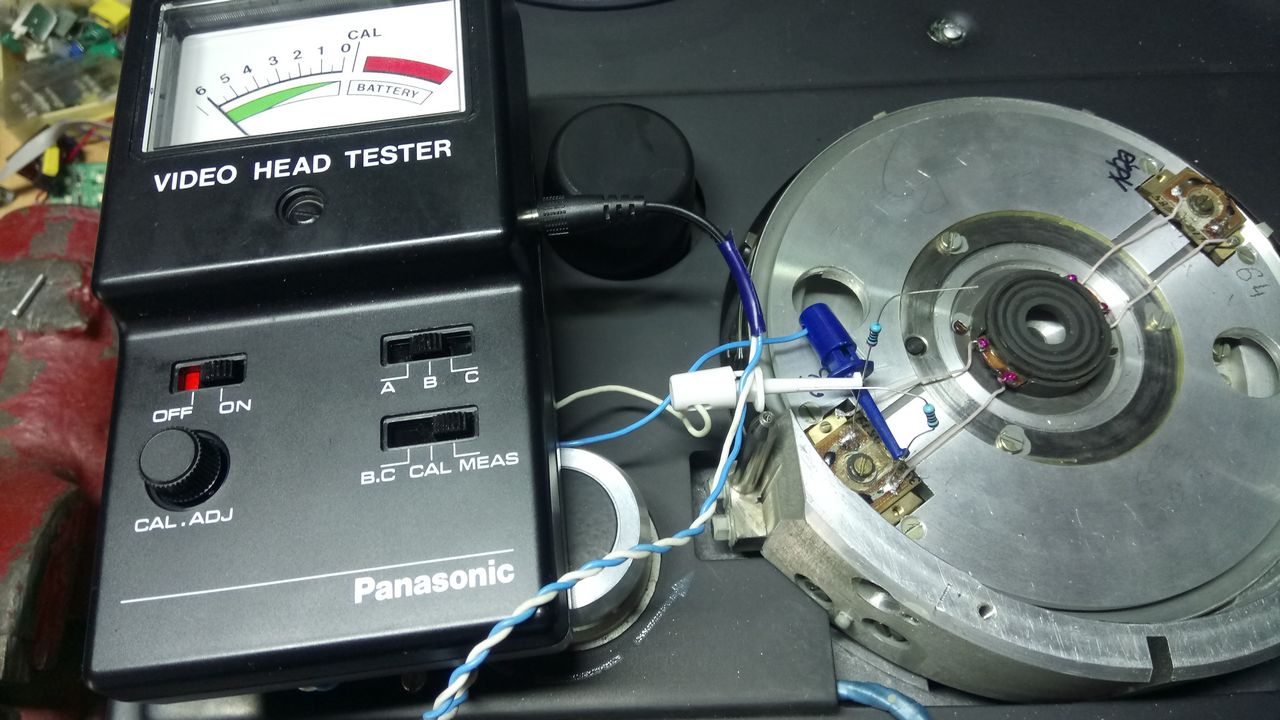

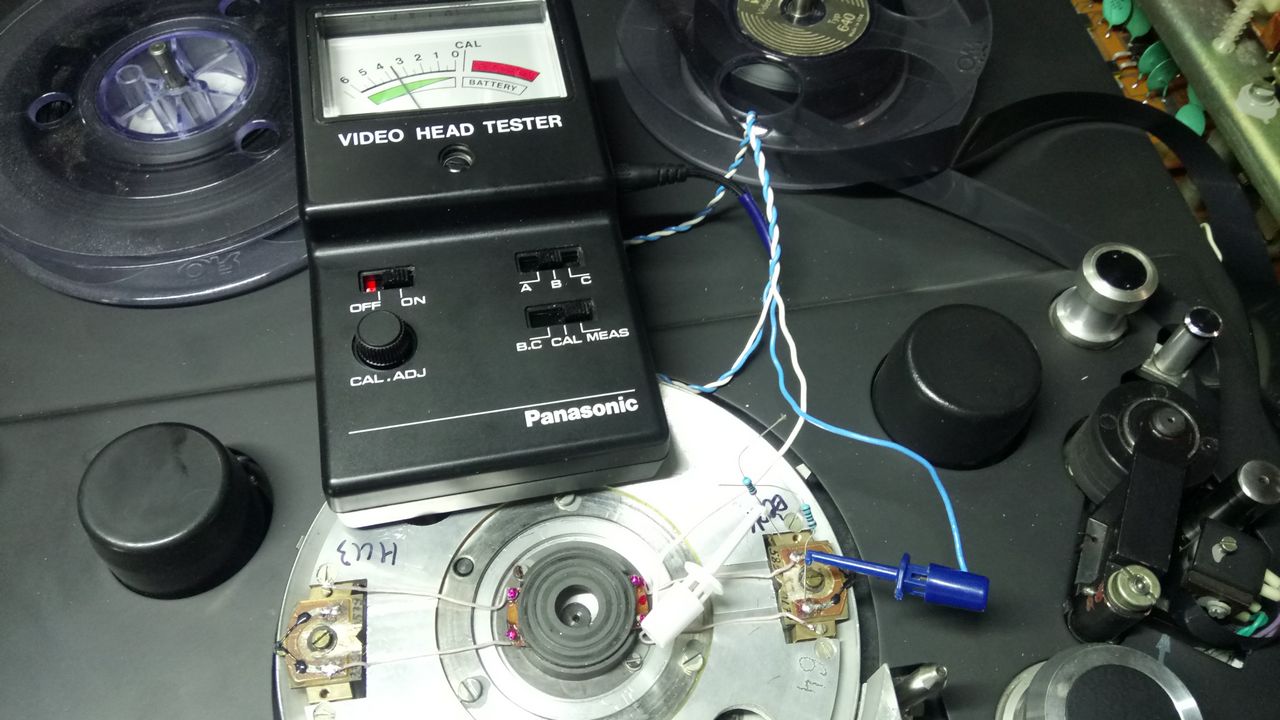

Для сравнения нужно проверить рабочие видеоголовки. Поскольку рабочие видеоголовки ФГВ-2 у меня только в ЛОМО 403, пришлось достать его и замерить там. Результаты были совершенно другие:
Первая видеоголовка показала максимальные показания "6", а вторая — "3,5". Из чего можно сделать вывод, что видеоголовки со схожими показаниями будут работать. Так что, этим прибором можно определять целостность головок. Нерабочие явно показывают меньше значение, чем рабочие.
Инструкция по эксплуатации

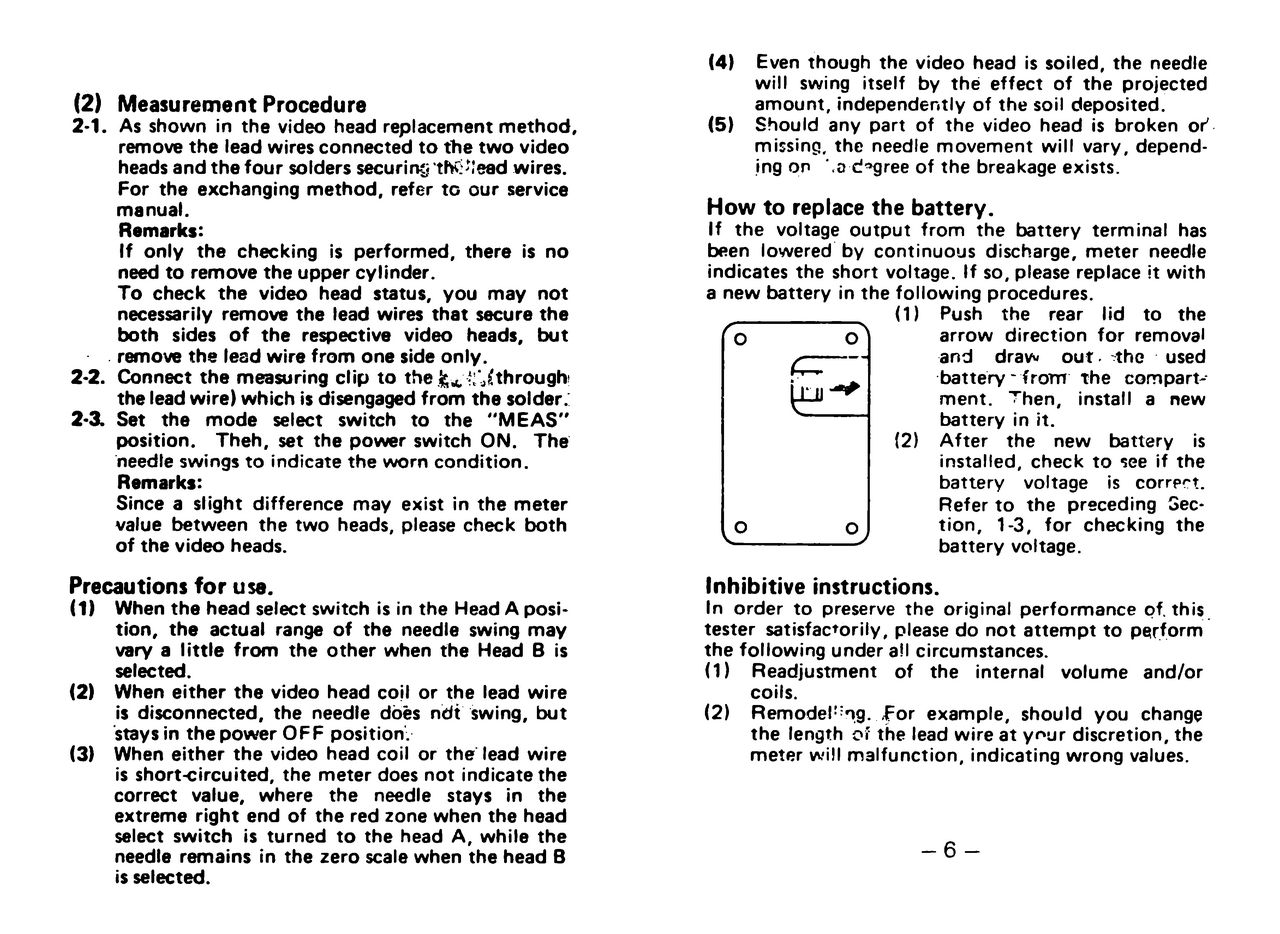

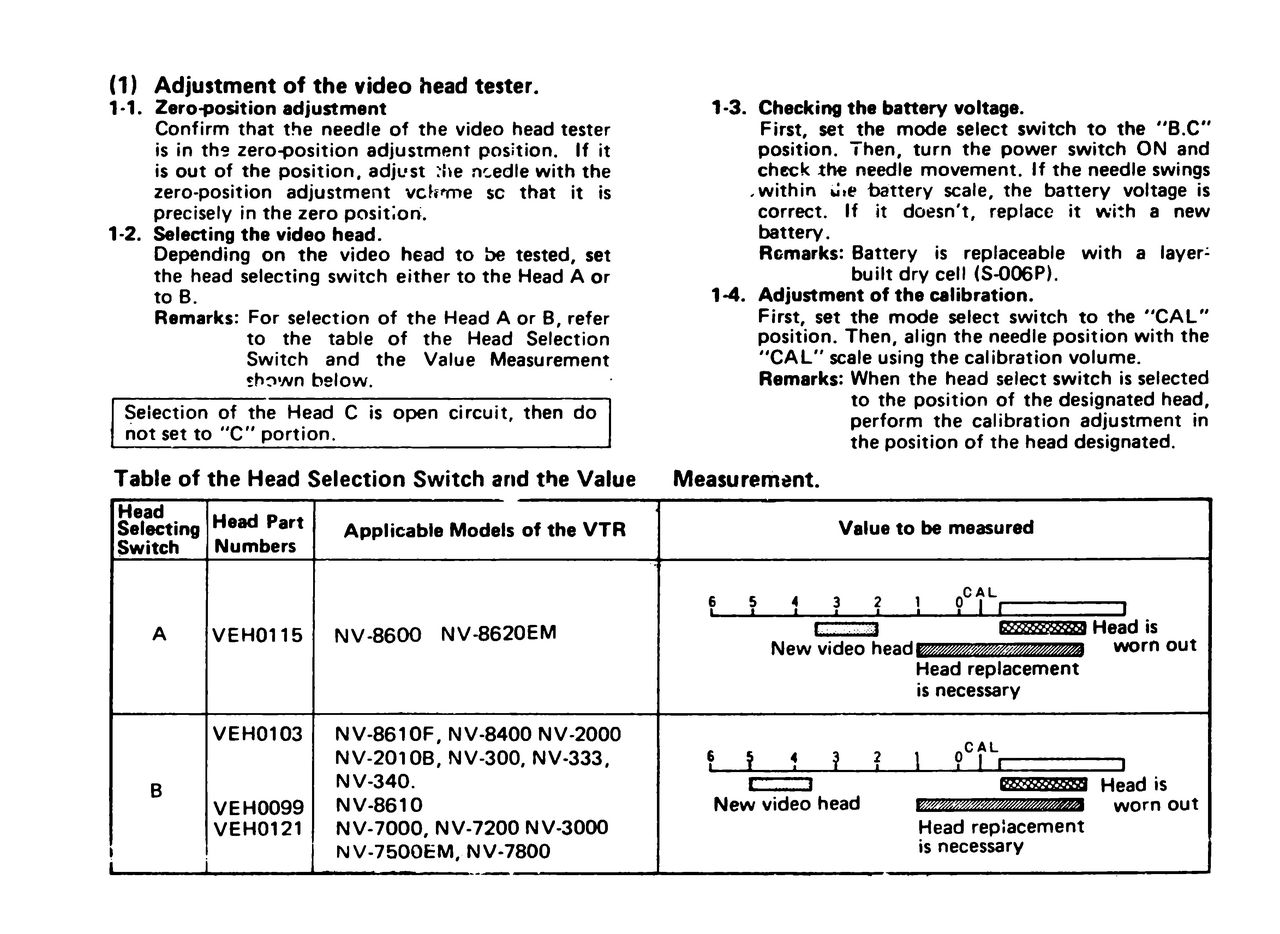

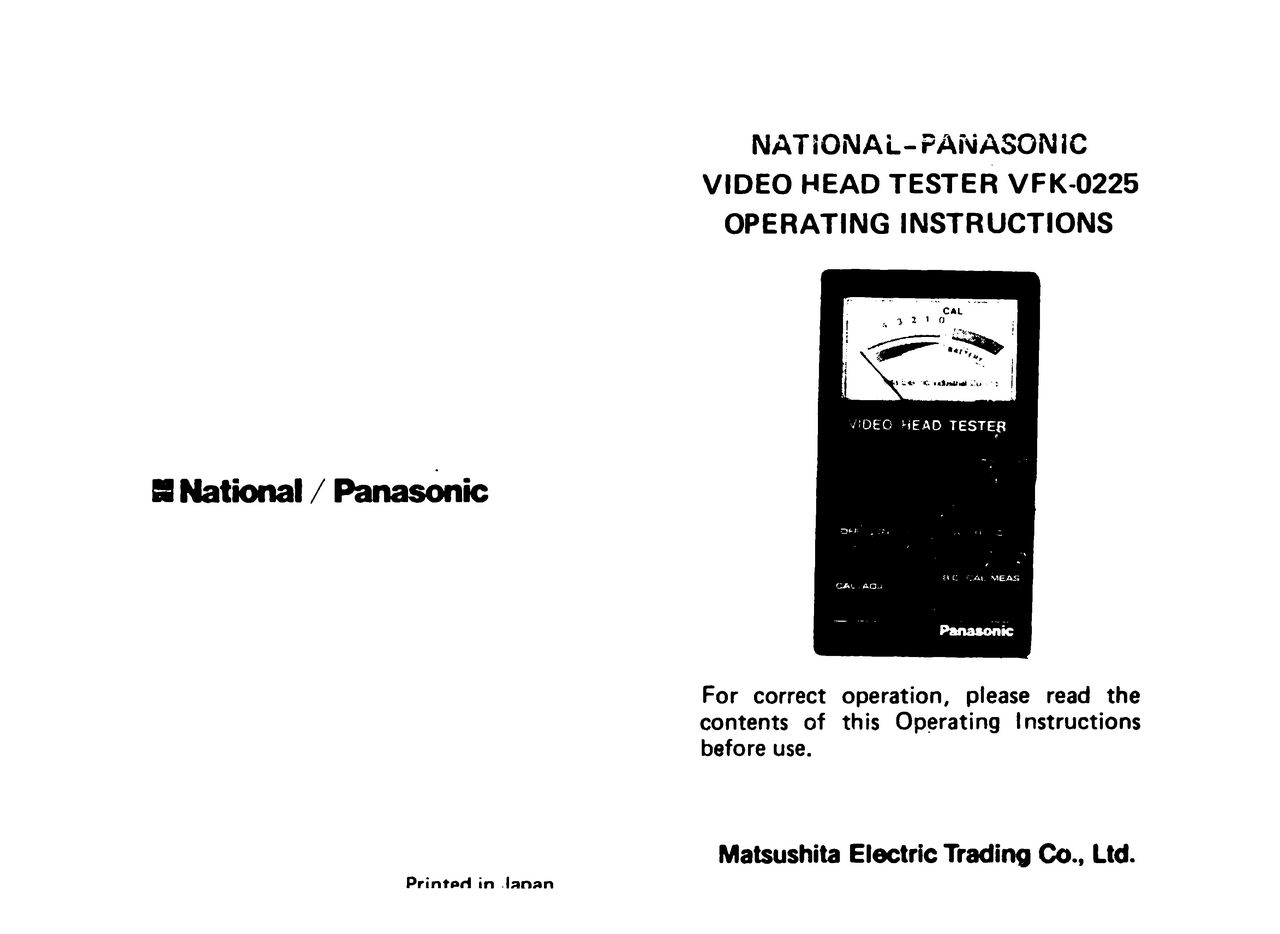

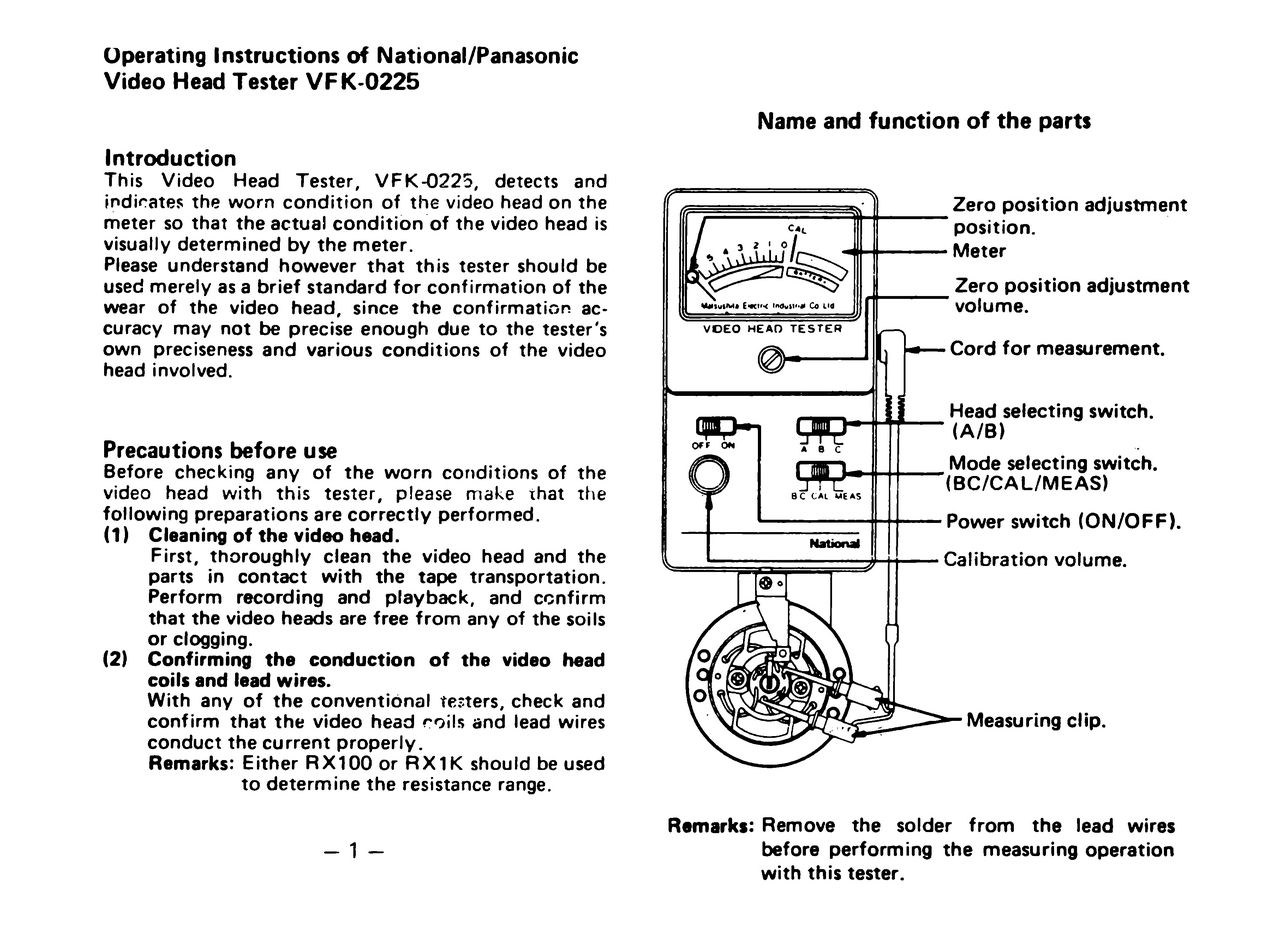

В комплекте сохранилась инструкция по эксплуатации. В ней более подробно описан процесс работы с прибором. На третьей странице есть таблица соответствия результатов измерений для различных видеомагнитофонов. Разумеется, это видеомагнитофоны фирмы Panasonic конца 70-начала 80-ых годов.
(165Kb) National-Panasonic Video Head Tester VFK-0225. Operating instructions.
