Видеокамера National WV-3085E
Оглавление:
Технический осмотр
Ремонт
Съемки

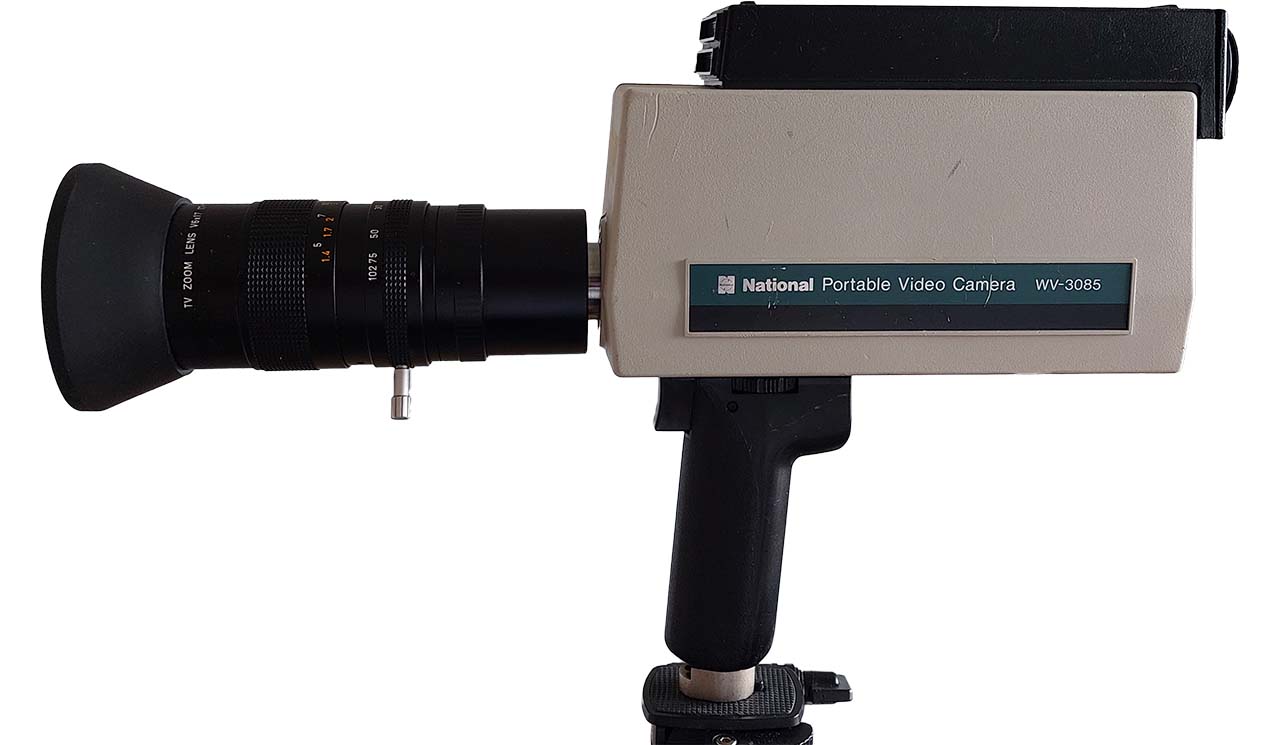

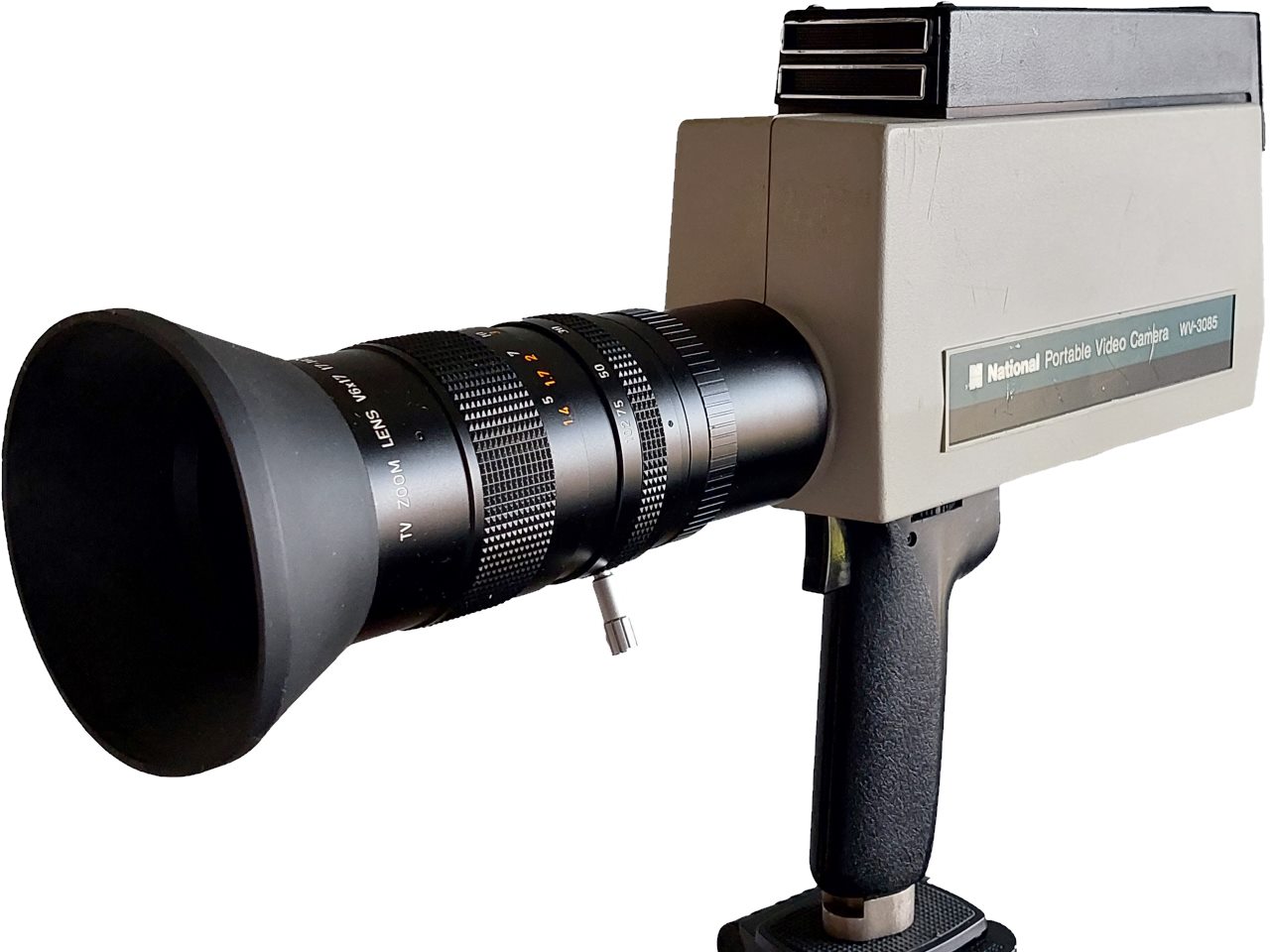

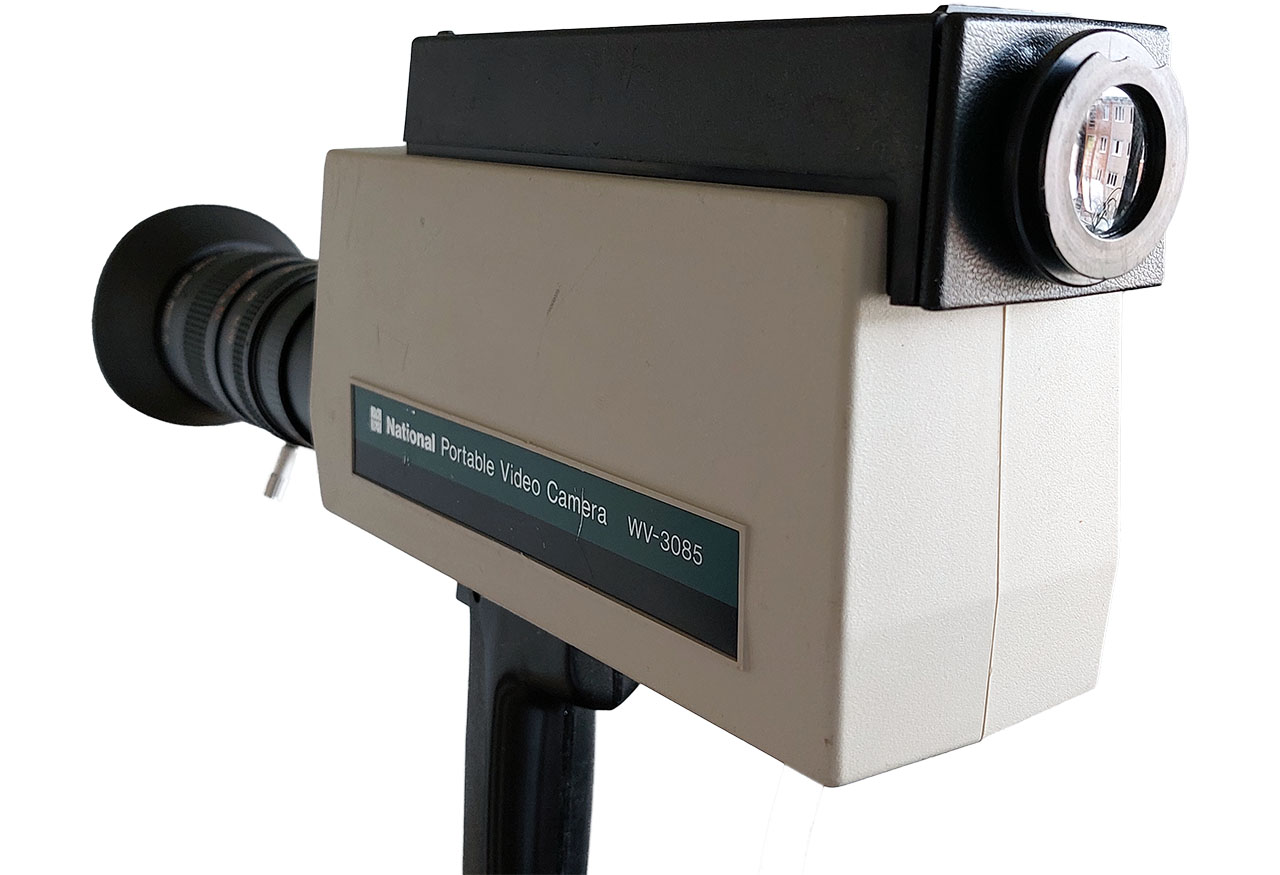

National WV-3085E — черно-белая телевизионная камера является комплектом к катушечному видеомагнитофону National NV-3085. Камера 1974 года, имеет доработки, сделанные в СССР.
Эту видеокамеру можно легко относить к категории "винтаж". На момент весны 2022 года, это самая старая видеокамера в моей коллекции. Покупалась она без объектива Fujinon 6:1 (12.5 - 75mm), который является обычным C-Mount объективом. Отсутствующий объектив был заменен подходящим C-Mount объективов фирмы Canon (с трансфокатором). Корпус видеокамеры был грязный, наглазник на видоискатель был утерян.
В техническом плане также неудача — видеокамера включалась, пищала телевизионной разверткой, но изображение было не в фокусе. Изображение было не то, чтобы не в фокусе, его вообще почти не было. Было лишь белое пятно, которое хаотично перемещалось по изображению. Это очень простая видеокамера в плане схемотехники, поэтому её ремонт надолго не затянулся — на следующий день она была починена.
Технический осмотр
Видеокамера разбирается просто: снизу три винта и один винт крепит видоискатель. После этого корпус видеокамеры разбирается на три части: две боковые крышки и крышка видоискателя. Видоискатель здесь встроенный, его нельзя снять как в Электронике 822. После снятия кожуха трубка видоискателя останется сверху. Нужно быть очень осторожным при обращении с этой видеокамерой в разобранном виде — маленький кинескоп легко сломать, никакой защиты у него нет.
На этой плате все регулировки подписаны шелкографией, поэтому трудностей в настройке не возникает. На этой плате можно настроить размеры по вертикали и горизонтали, линейность по вертикали, а также цепи видеоусилителя.

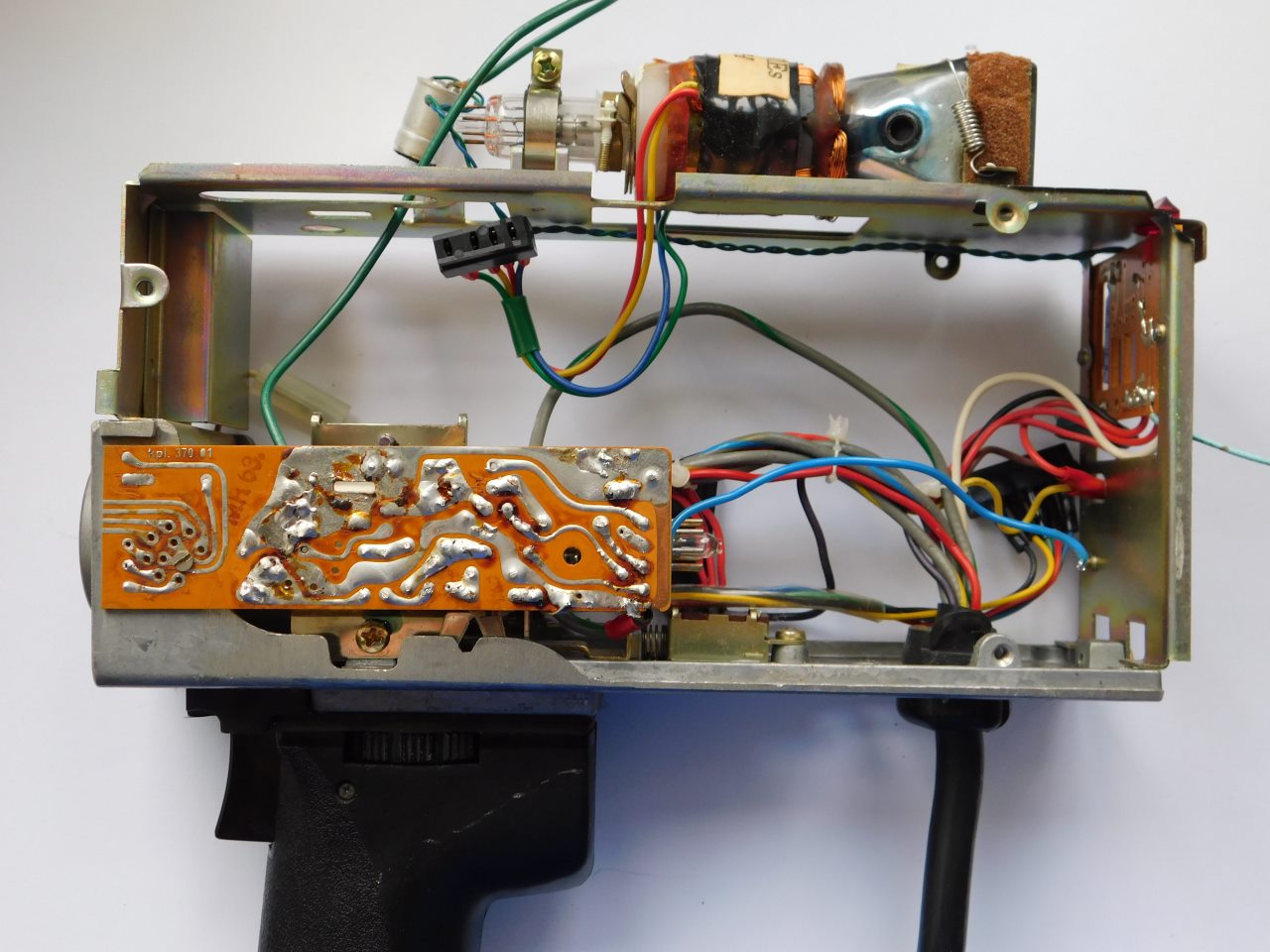

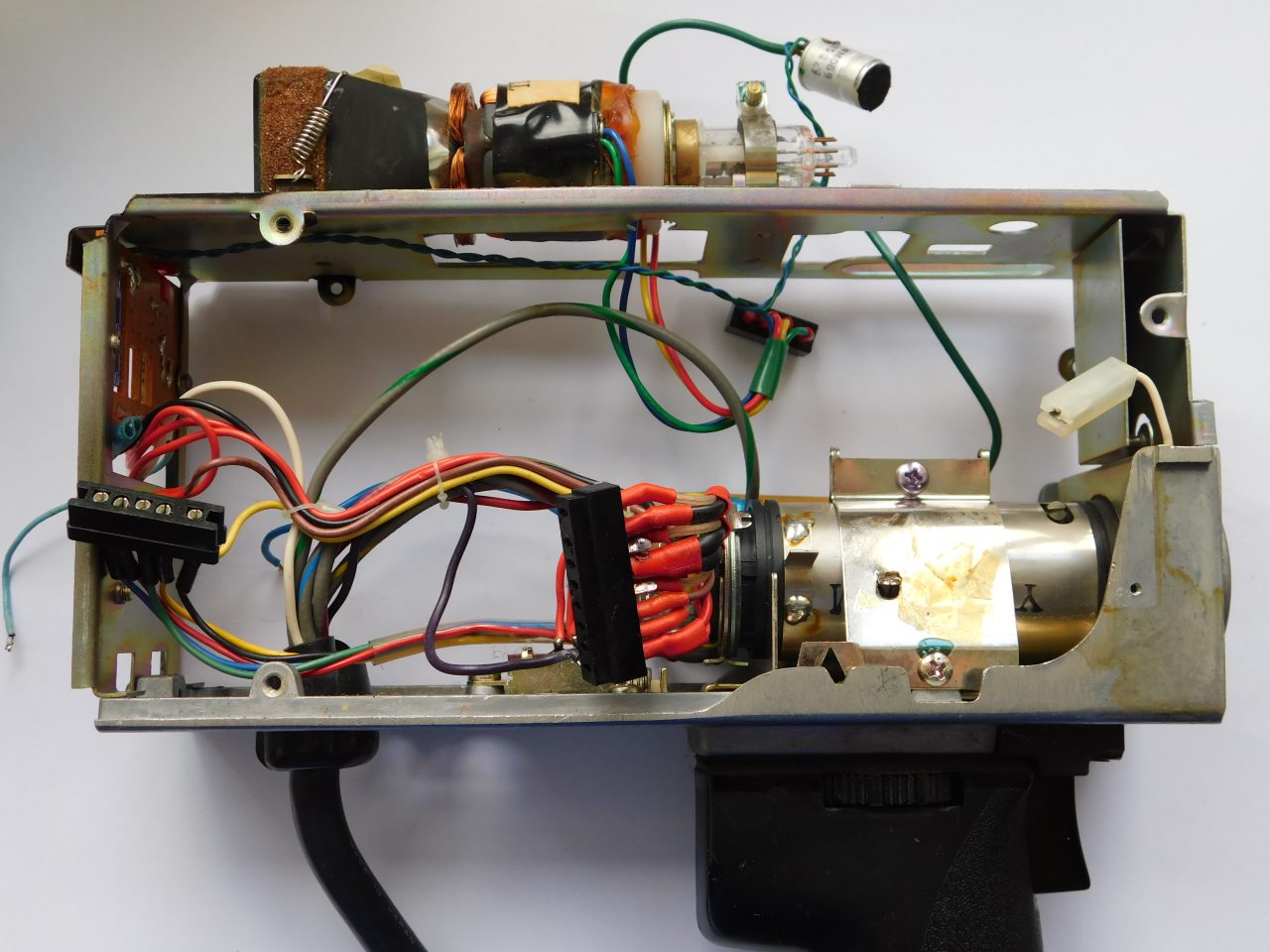

Разобранная National WV-3085 без печатных плат
Печатные платы с электроникой не откидываются, но это никак не уменьшает удобства в ремонте: все регуляторы в доступности, а сами печатные платы подключаются с помощью разъемов. Печатных плат всего две. Первая плата содержит блок питания камеры и схему видоискателя, а вторая плата содержит видеоусилитель и усилители разверток. Соответственно плата разверток безопасна для случайного прикосновения, а на плате блока питания имеются высокие напряжения (может "покусать").

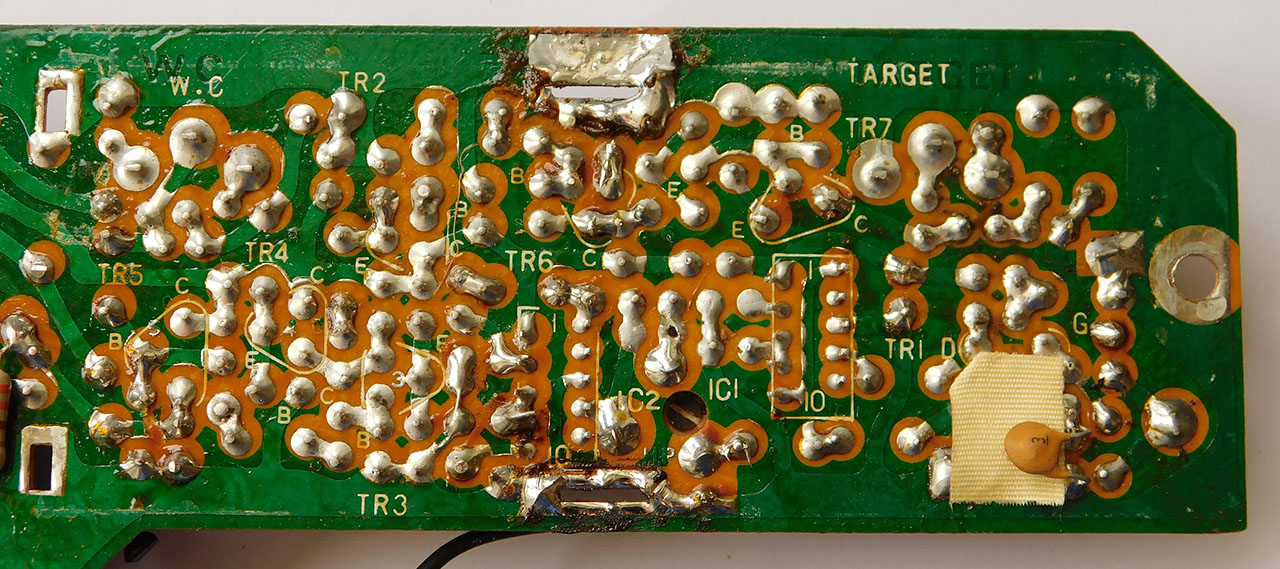

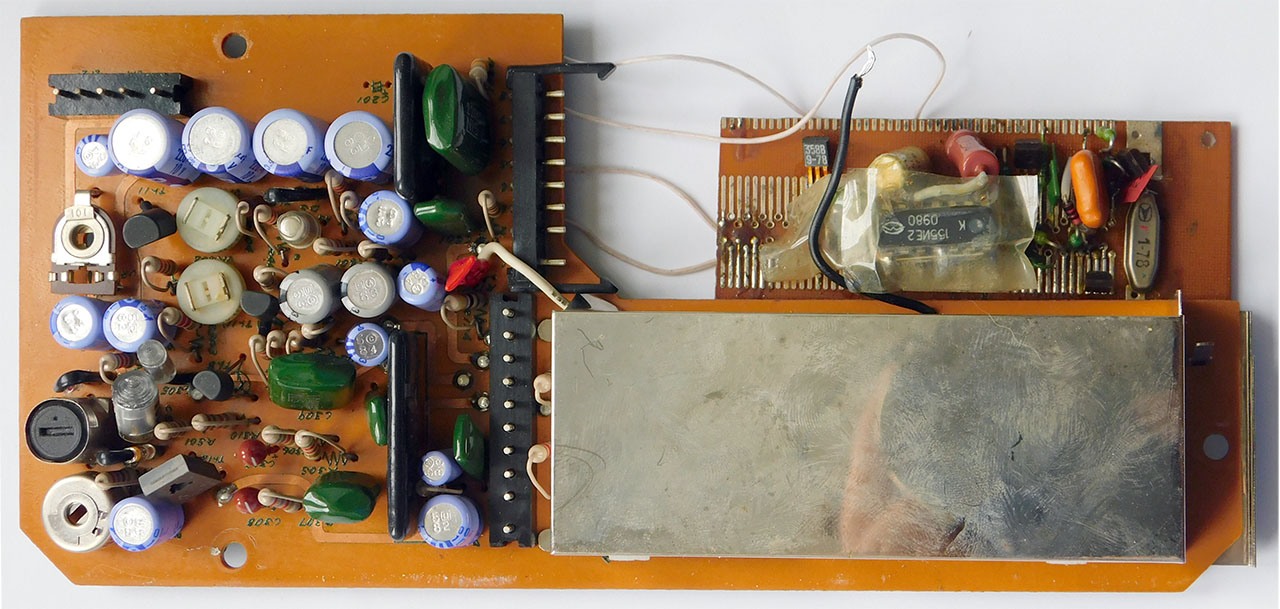

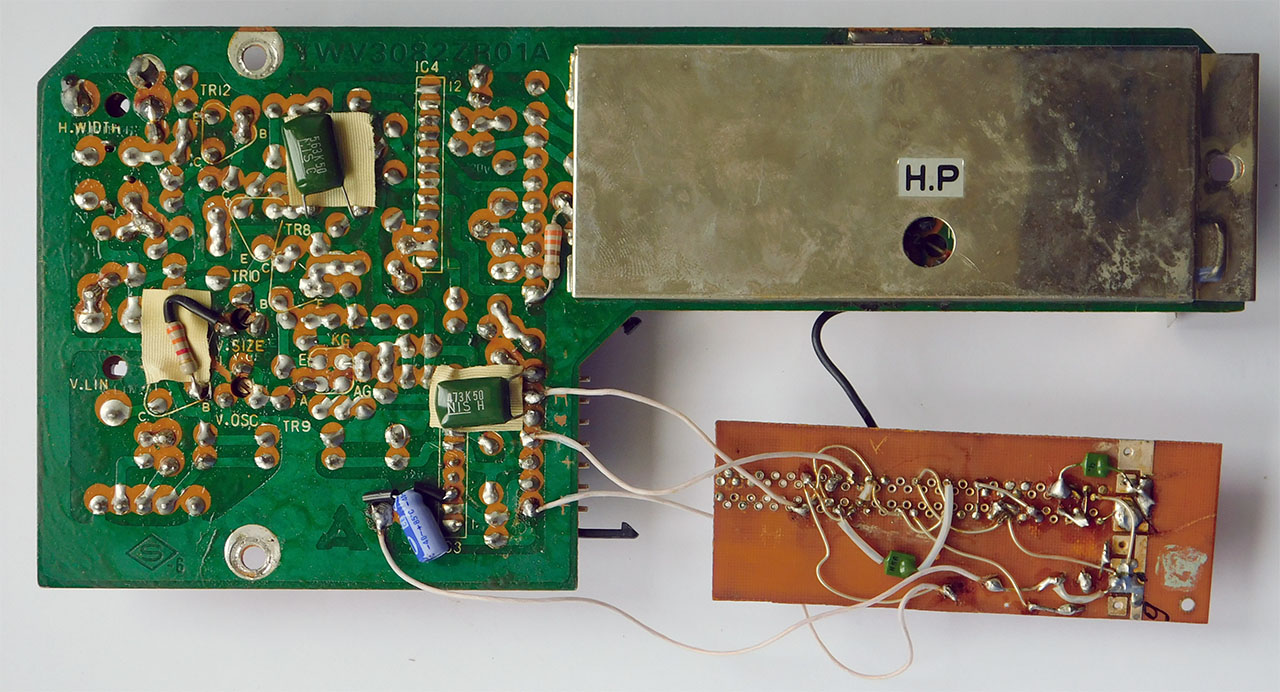

Печатная плата усилителей видео и разверток с экраном
Под экраном скрываются цепи видеоусилителя. Они надежно экранированы с двух сторон от различных электромагнитных наводок. Обычно блок видеоусилителя в видеокамерах выделяют в отдельный блок, который наглухо экранирован от внешнего мира.
У видеоусилителя есть три регулировки: первые две связаны с автоматической-регулировкой усиления (АРУ) — за это отвечают два подстроечных резистора, третья регулировка связана с "четкостью". Это керамический подстроечный конденсатор, регулировкой которого предполагается находить резонанс видеоусилителя. Соответственно, при определенных положениях он будет "замыливать" изображение, устраняя шумы, а при других положениях — увеличивать резкость, но увеличивая шумы. По аналогии другой аппаратурой можно назвать эту регулировку sharpness.

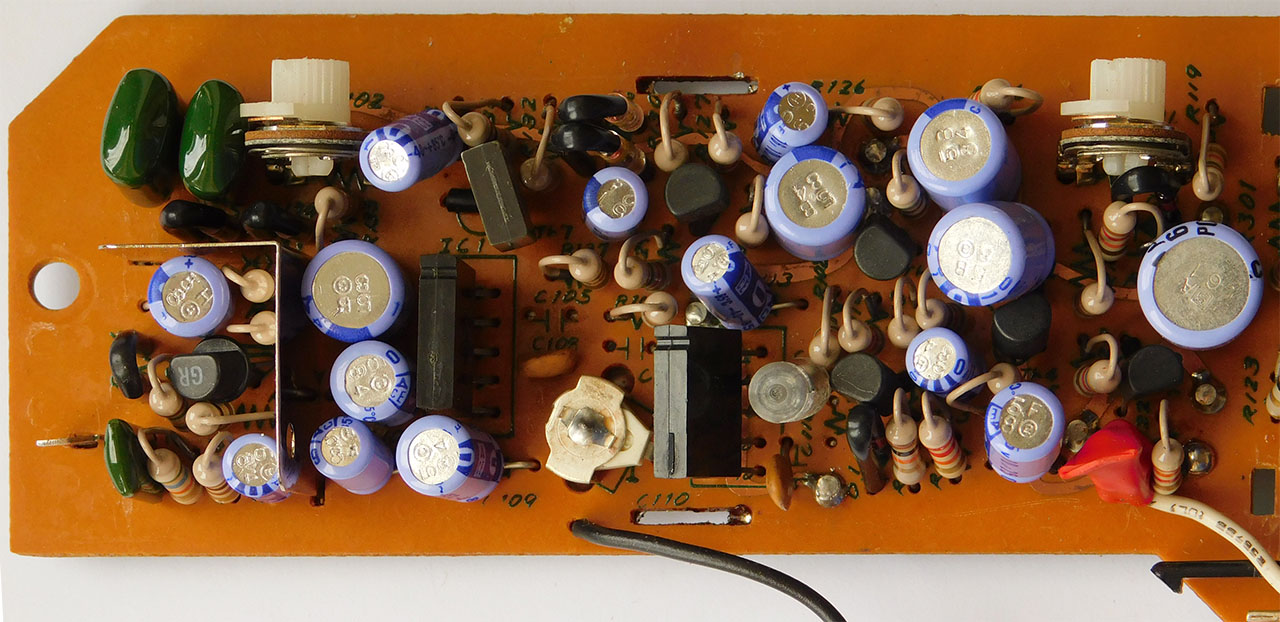

Видеоусилители со снятым экраном

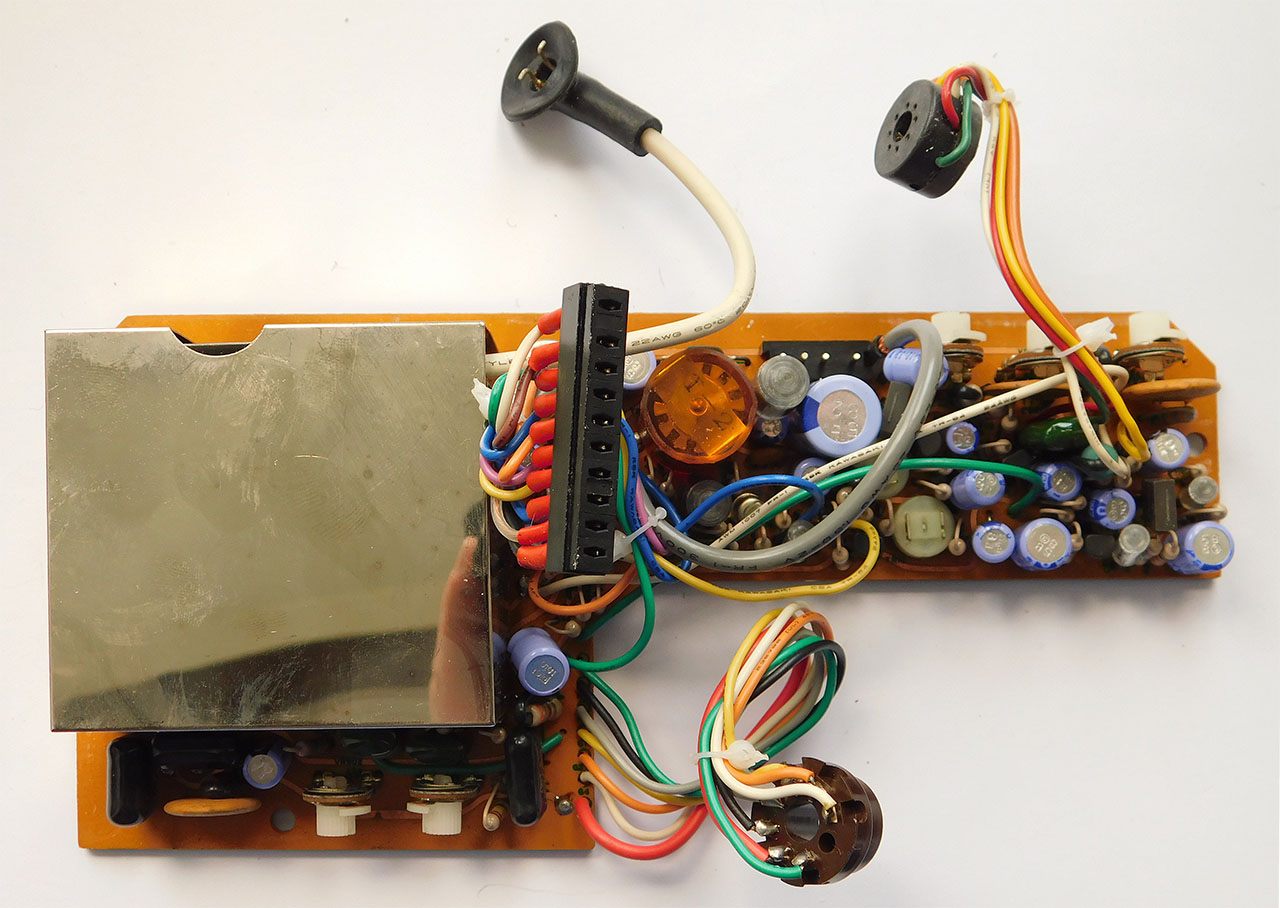

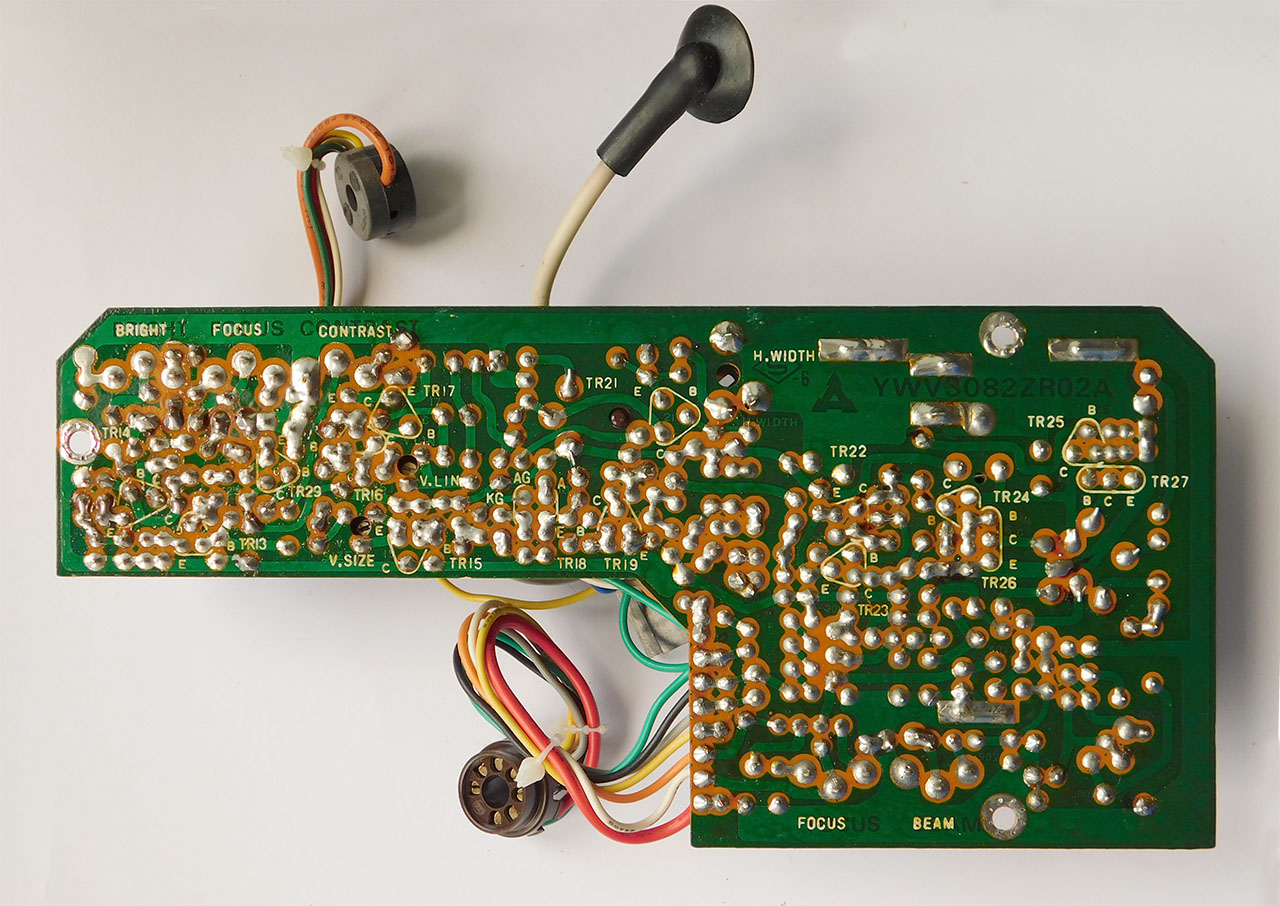

Вторая печатная плата представляет собой блок питания и схему управления видоискателем:
Сверху на плате расположены основные настройки изображения видоискателя. Как полагается этим простым камерам, изображение в видоискателе всегда немного смещена от изображения на выходе. В любом случае, настраивать видеокамеру по видоискателю сложно, лучше использовать внешний монитор.
Блок питания видеокамеры помещен в экранированный блок от наводок от него на чувствительные схемы разверток и видеоусилителя, а также для безопасности, чтобы случайно попасть под высокое напряжение. В блоке питания должно быть напряжения порядка нескольких киловольт для питания анода кинескопа в видоискателе. Видикон питается от более низких напряжений.
Неизвестны параметры примененной трубки. Известны только напряжения на видиконе. При несоблюдении этих напряжений возможна неверная работа видеокамеры, как правило изображение будет не в фокусе или затемнено.

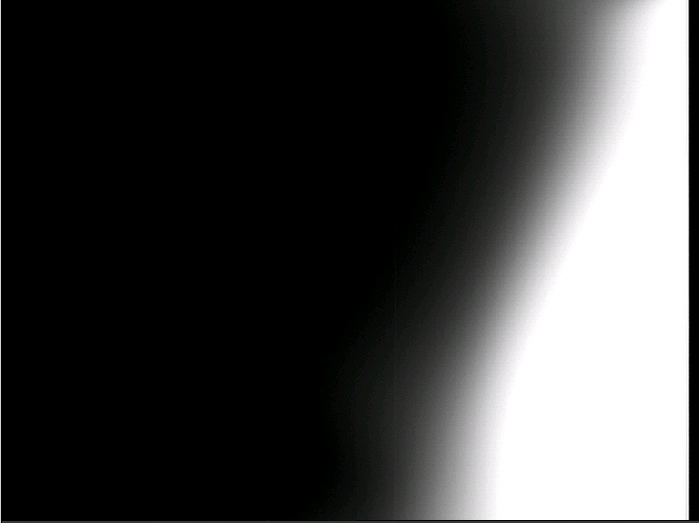

Пример неверной настройки
Основные напряжения на видиконе — это фокусное и напряжение на модуляторе. Напряжение на фокусном электроде отвечает за фокусировку пучка электронов в трубке, а напряжение на модуляторе отвечает за общий режим видикона, простыми словами регулирует контрастность изображения. Следует помнить, что эти настройки — комплексные, одна влияет на другую.
Кроме этого, на видикон подаются анодные напряжения, порядка 600 и 300 вольт, а также напряжение накала. В данном случае напряжение накала 6,3 В. На плате все напряжения подписаны, на моей камере они такие: K (катод) = 0-2 В (чуть больше двух вольт, с запирающим сигналом), G1 (модулятор) = -17-25 В (регулятор "B"), G2,G3 = +288 В (может быть вплоть до +300В), G4 (фокусное) = 0-62 В (регулятор "F"), G5 (второй анод) = 580 В (может быть вплоть до +600 вольт). Также можно посмотреть напряжение на мишени видикона, оно должно быть в пределах до +30 вольт и регулируется с изменением уровня АРУ.
Кроме двух основных плат электроники видеокамеры были обнаружены две дополнительные платы. Данные платы являются доработками видеокамеры, так как её использовали без оригинального видеомагнитофона. Многие винтажные камеры из 70-ых годов не имели встроенного синхрогенератора. Синхрогенератор находился в комплектном видеомагнитофоне, который формировал необходимые сигналы и тактировал встроенный в камеру генератор разверток. Без внешнего синхрогенератора такие камеры не способны работать. В СССР подобные камеры также существовали: Электроника 841 (Электроника-Видео) и телевизионная камера ВЗОР (от комплекса ВМ ЛОМО 403).

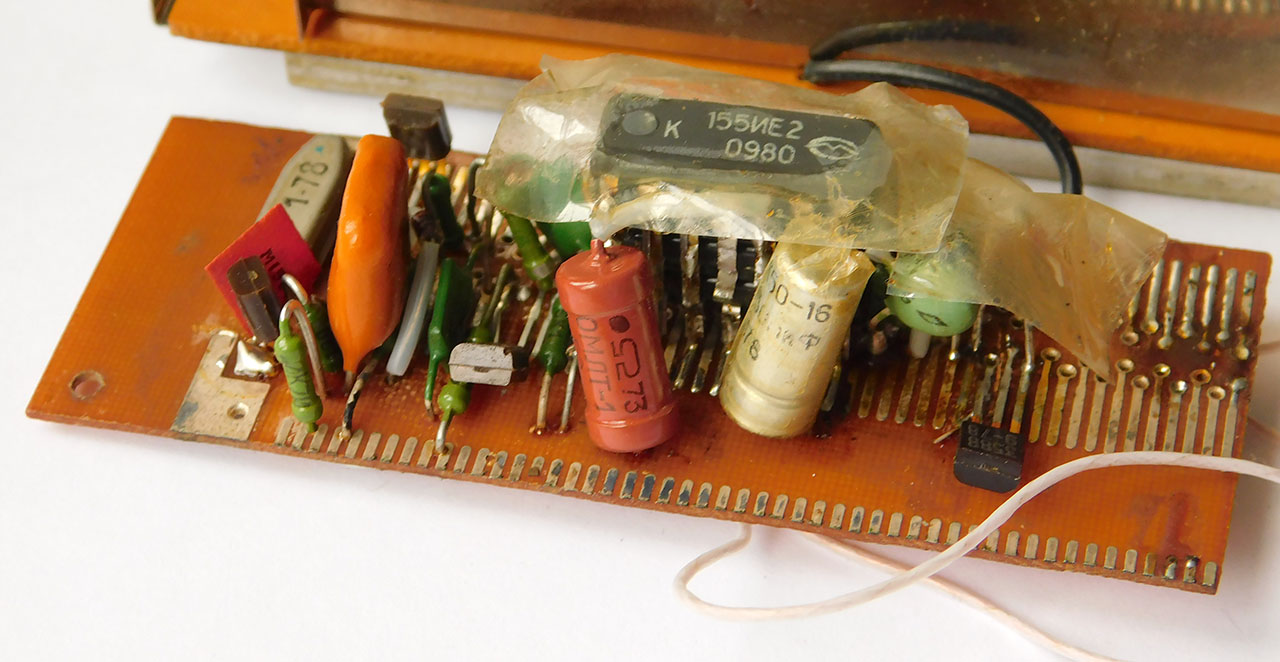

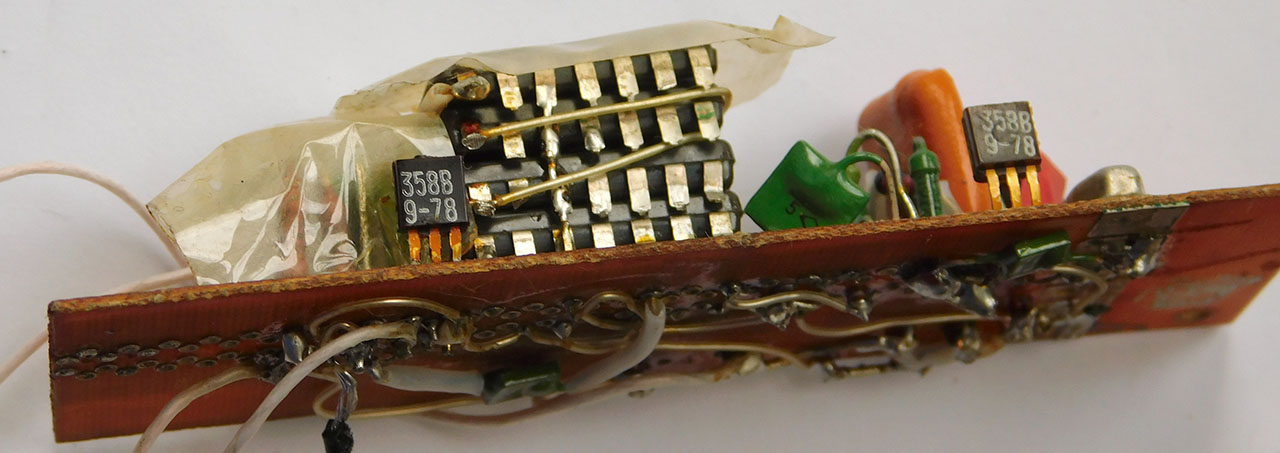

Необходимость создания синхрогенератора также заключается в том, что советские катушечные видеомагнитофоны формируют сигналы синхронизации, которые не подходят к камерам от Panasonic. Форма импульсов отличается. Вот так и создали плату синхрогенератора в советские времена. Построена она на основе кварцевого генератора на микросхемах 155-логики, на нескольких счетчиках. Микросхемы спаяны бутербродом для уменьшения занимаемого места. Синхрогенератор сначала работал, но позже "испортился" выходной транзистор строчных синхроимпульсов — КТ358. Как и свойственно КТ358, он вызванивается электрически, но в схеме работать уже не способен. Заменяется на 2N3904 или 2N5551, из советских аналогов можно заменить на КТ315.
Вторая плата представляет собой микрофонный усилитель. Он собран на транзисторах КТ3102.
Ремонт
Первичная неисправность заключалась в "размытой" несфокусированной картинке. Ремонт видеокамеры не занял много времени, она очень простая по своему устройству. Сначала были проверены напряжения питания, напряжения питания видикона. Но все напряжения были "как будто-бы" в норме. Был заменен один проводок, соединявший катод и схему АРУ. Никакие электронные регулировки не возвращали фокус изображению.
Решением проблемы оказалась сбитая настройка колец на видиконе. Здесь нужно ввести ликбез.
Есть электронный фокус. Он настраивается напряжением на фокусирующем электроде, для этого есть отдельный регулятор "F" (focus). Кроме электронной настройки есть намагниченные колечки на конце видикона. Они устраняют отсутствие фокуса по углам изображения. Кольца расположены на самом видиконе и своим небольшим магнитным полем отклоняют луч видикона. Поворот их вокруг видикона меняет фокусировку по углам, но при сильном отклонении от "рабочего" положения, изображение может пропадать вообще или быть "размазанным".

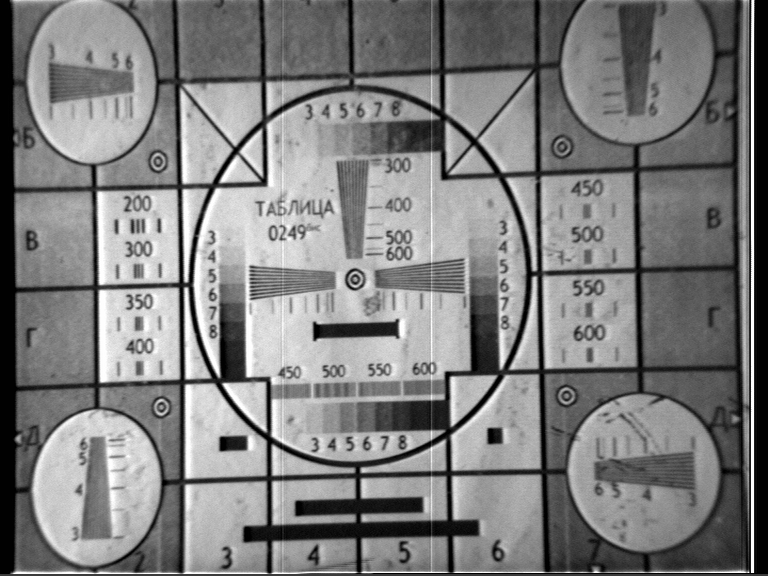

Нахождение точного положения этих колец (их два) устранило неисправность. После комплексной настройки колец с электронными регулировками удалось получить стабильное изображение с четкостью около 300 ТВЛ в центре экрана.
Съемки на National WV-3085

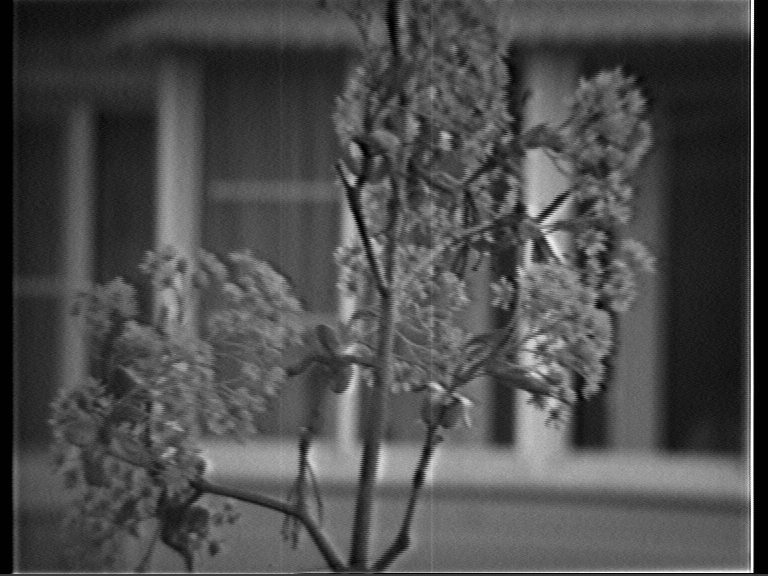

Первые съемки на камеру были сделаны сразу после ремонта и настройки видеокамеры. Видео сделано до конечной настройки фокуса магнитными кольцами.
