Цветной кассетный видеомагнитофон Сатурн 505-Видео

Это заготовка статьи про видеомагнитофон. Статья будет дополнена позже.

Оглавление:
Описание
Первое включение
Видеокассеты ВК-45
Первая картинка
Документация

Цветной кассетный видеомагнитофон стандарта VCR Сатурн 505-Видео является самый малогабаритным советским видеомагнитофоном. Видеомагнитофон полностью соответствует видеоформату VCR, который был разработан фирмой Philips. Данный видеомагнитофон выпускался на Раменском приборостроительном заводе. Сатурн 505 — немного измененная версия кассетного видеомагнитофона Электроника 505-Видео, который не пошел в серию.

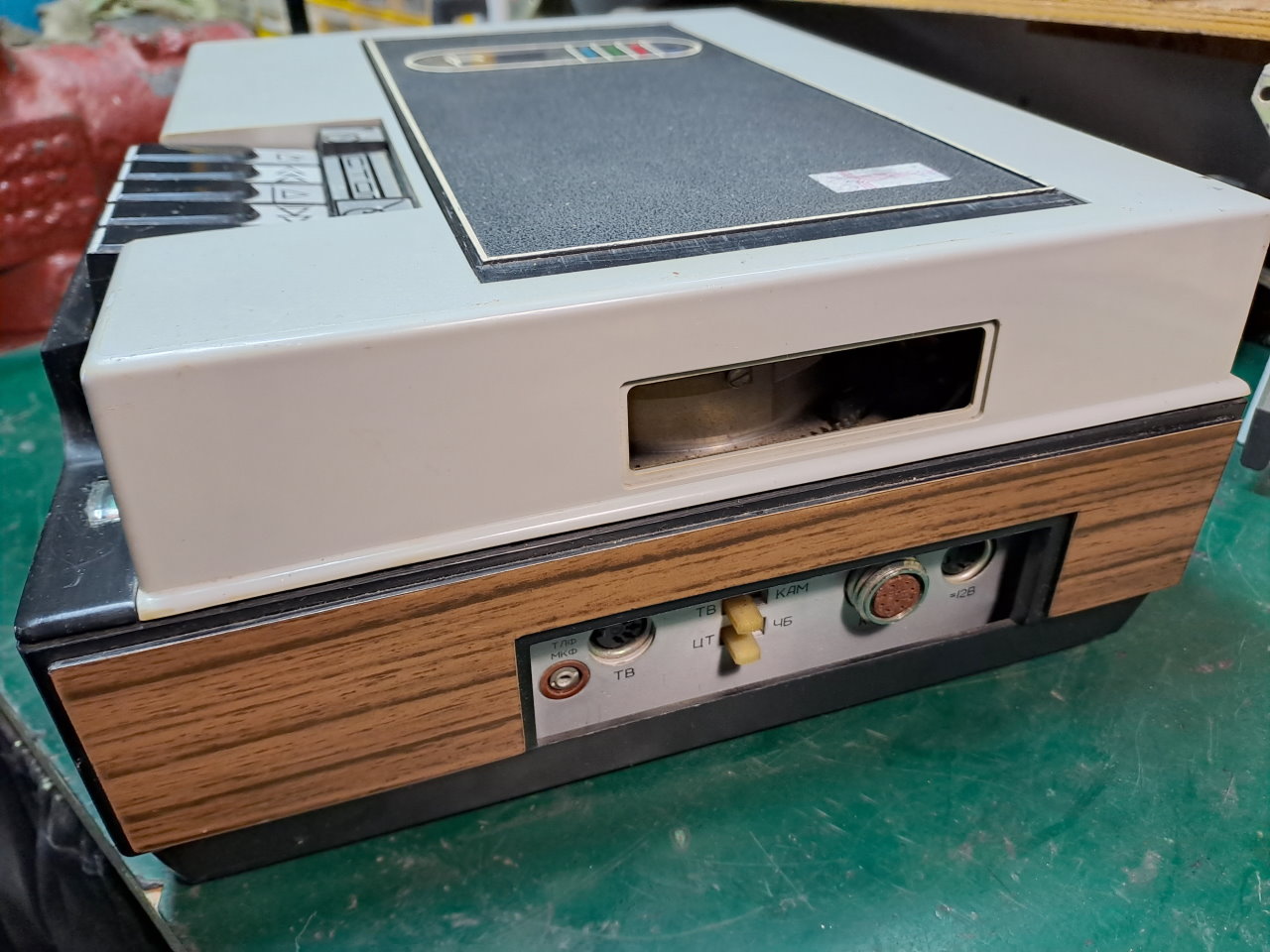

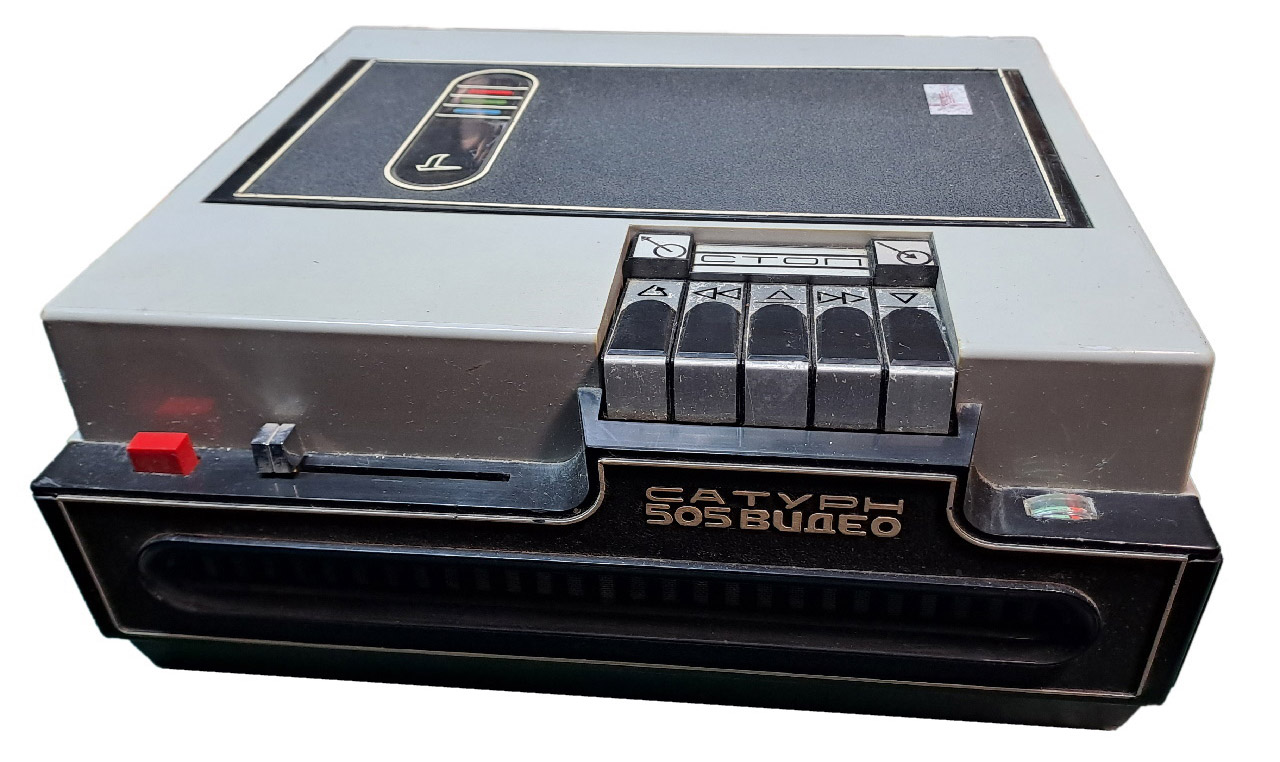

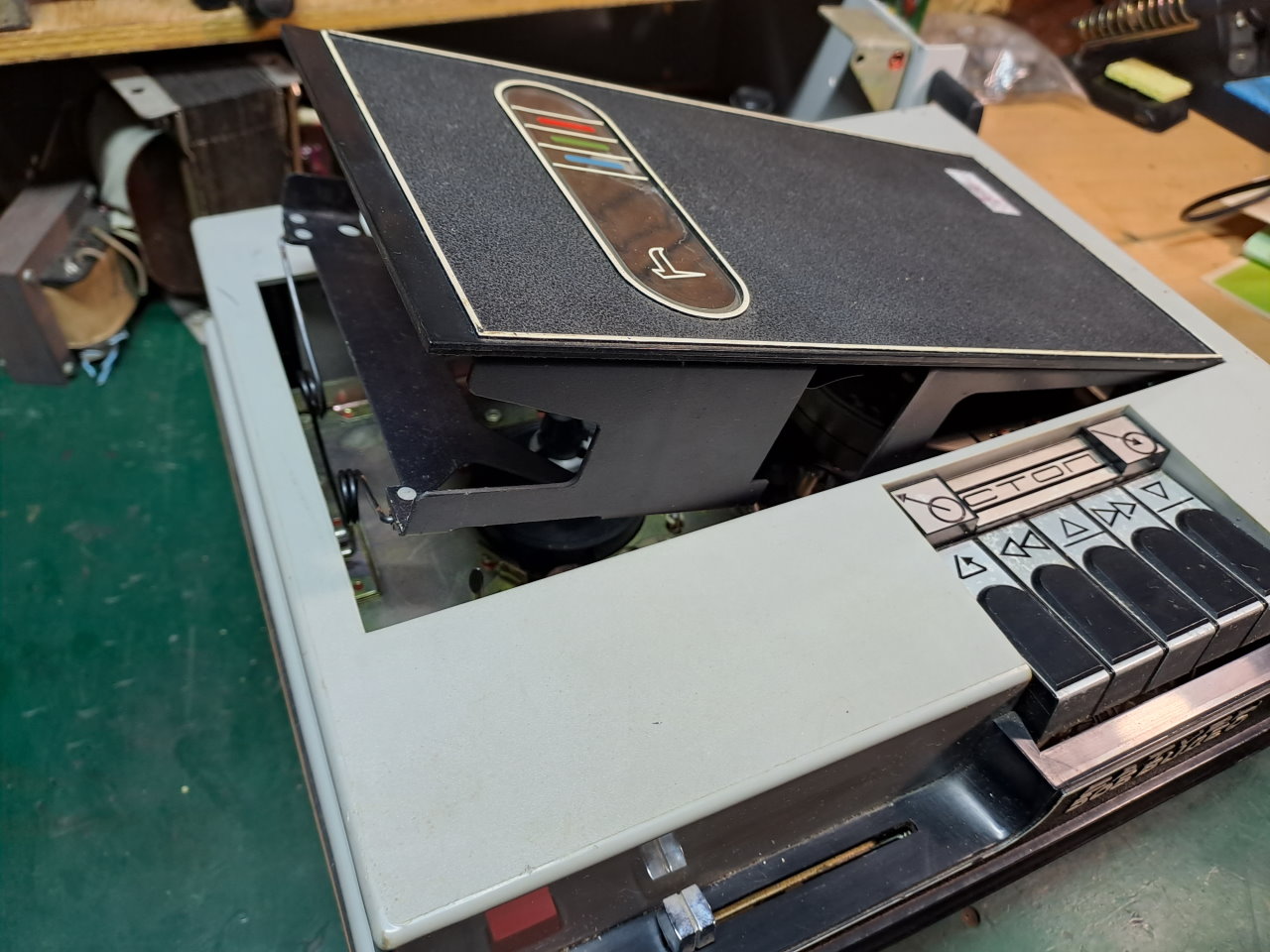

Сатурн 505-Видео Сатурн 505-Видео Сатурн 505-Видео

Данный видеомагнитофон куплен на Авито. Видеомагнитофонов в лоте было несколько, предположительно 7 комплектов. В комплект входил собственно сам видеомагнитофон, видеокамера Сатурн-841, а также кассеты ВК-45 и блок питания для видеомагнитофона. Комплекты быстро были раскуплены за месяц, мне в комплекте не досталось блока питания, зато продавец положил четыре видеокассеты ВК-45, а также инструкцию по эксплуатации.

Видеокассеты ВК-45

Сатурн 505, как было сказано выше, работает с видеокассетами ВК-45, которые в свою очередь являются советской реализацией VCR кассет. Эти кассеты изготовлены несколько хуже, чем зарубежные аналоги. Внутри данных кассет применена стандартная видеолента шириной 1/2 дюйма, под названием Orwo 641. Данная лента также выпускалась на катушках для катушечных видеомагнитофонов.

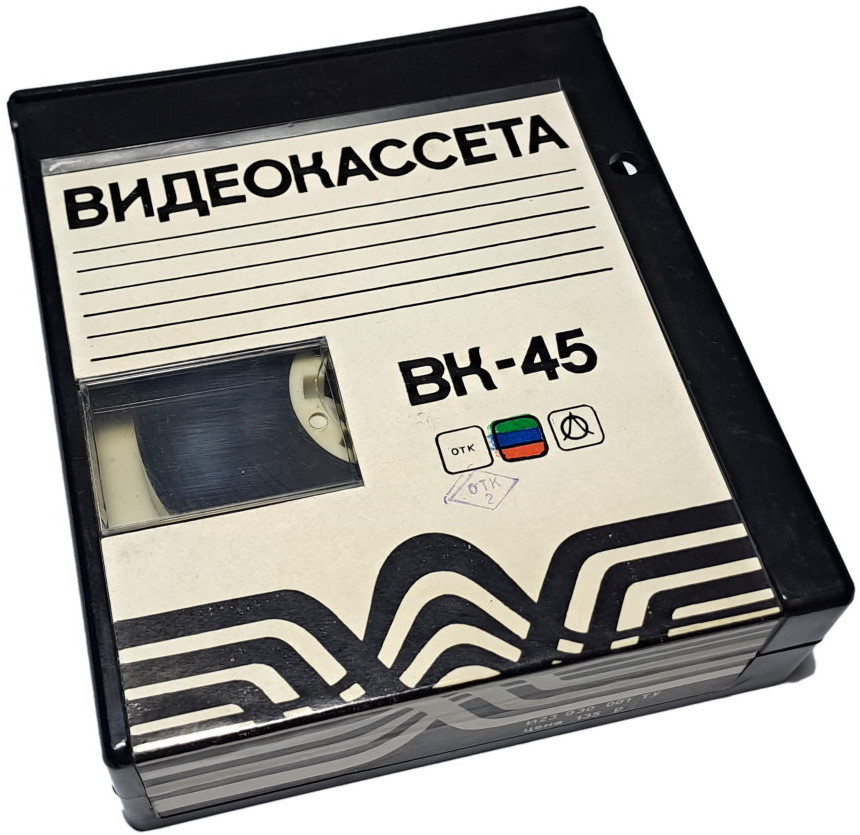

Видеокассета ВК-45

Технически внутри кассеты находятся две катушки, расположенные друг над другом. Каждая катушка имеет различный внутренний диаметр, аналогично внутри видеомагнитофона находятся также два подкатушечника друг над другом, каждый из которых вращает свою катушку. Сбоку видеокассеты имеется шторка, которая отодвигается при установке видеокассеты в кассетоприемник. При включении воспроизведения в эту область опускается прижимной ролик и магнитная головка, записывающая звук и дорожку синхронизации.

Первое включение

Первично видеомагнитофон был включен после распаковки. Первый раз в движение приводились только БВГ и привод подкатушечников. Тонвал был закисший, так же как и механизм заправки-расправки. Вручную провернув эти узлы, они заработали. На плате управления мотором заправки пропал контакт в движке подстроечного резистора, который устанавливал ток, при котором двигатель отключается. В этом видеомагнитофоне нет концевиков на определение конечных положений ЛПМ в состоянии заправлено/расправлено, вместо этого есть схема, измеряющая ток двигателя заправки и отключающая его, при превышении определенного значения.

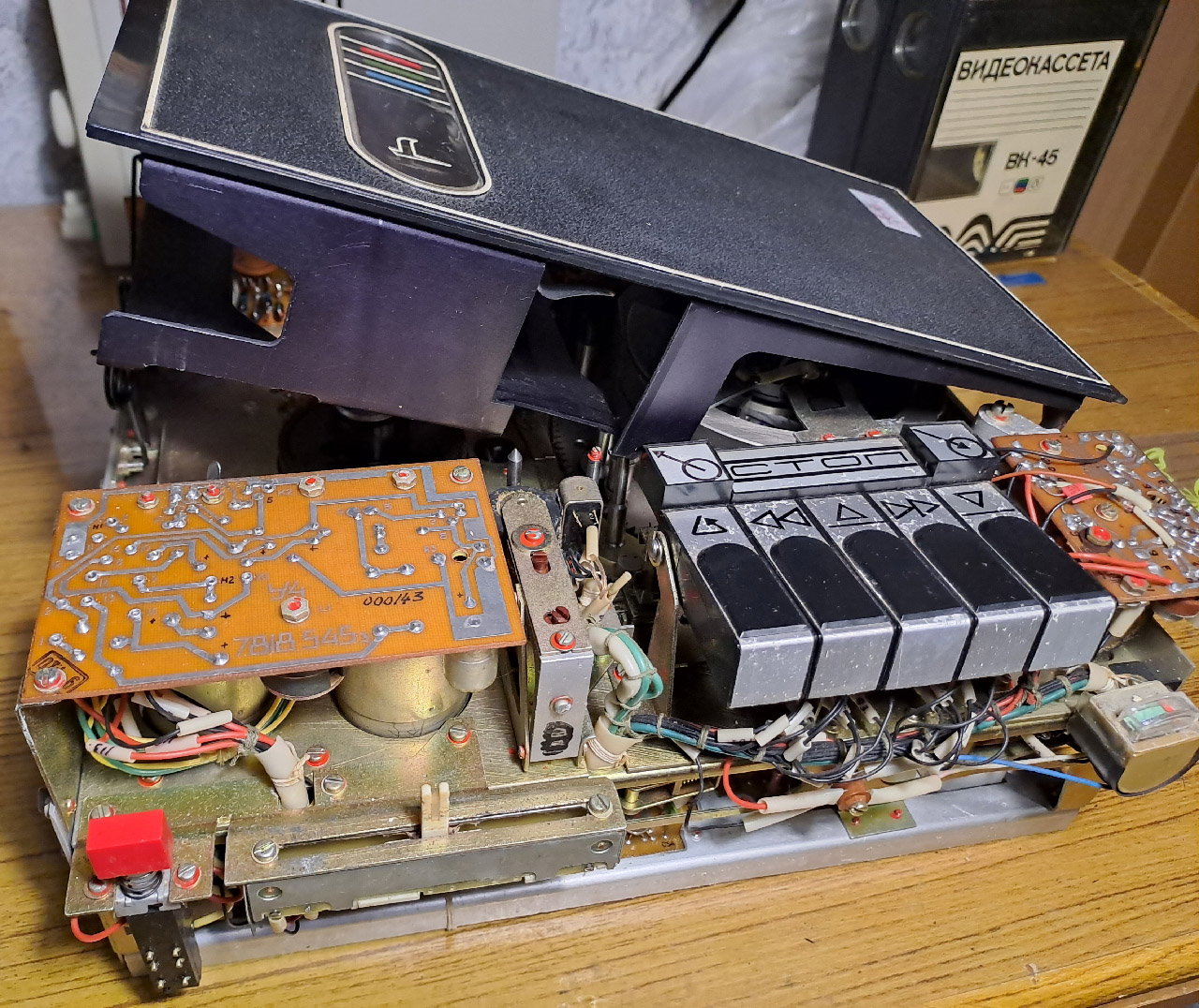

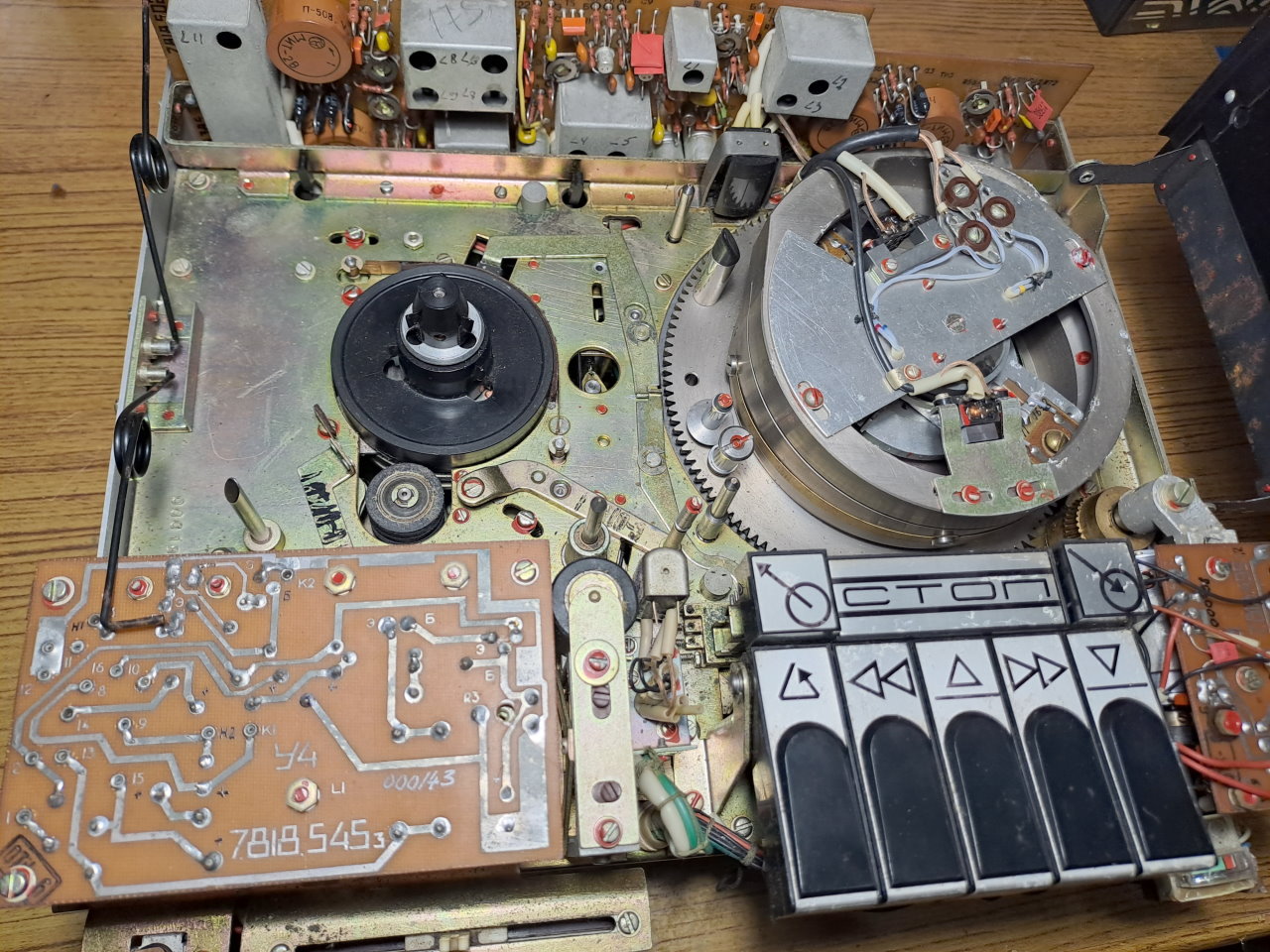

Сатурн со снятым корпусом Лентопротяжный механизм

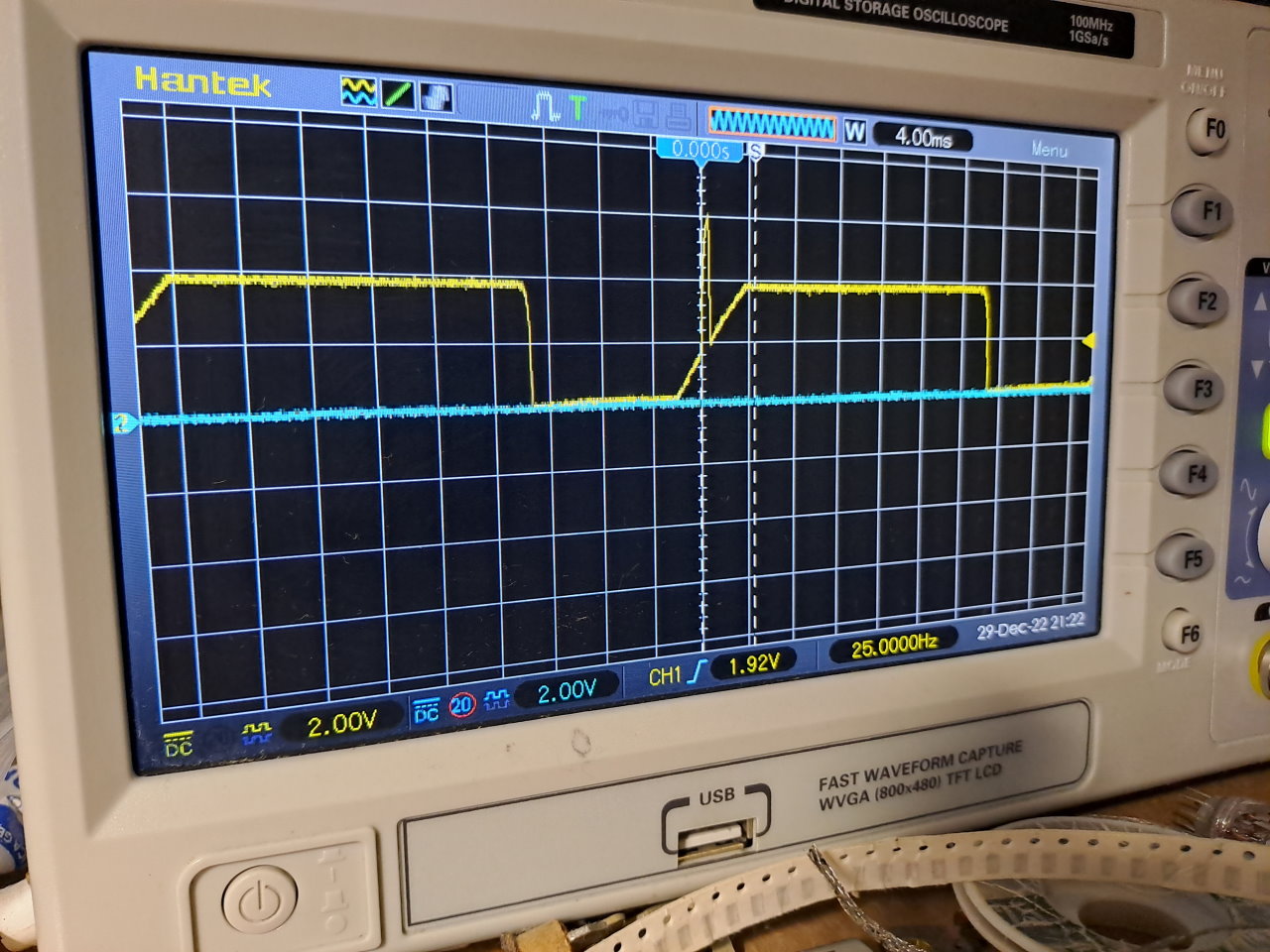

Следующим шагом с помощью осциллографа была сделана попытка посмотреть "палку на склоне", которая олицетворяет собой работу систему автоматического регулирования по фазе и частоте. В этом видеомагнитофоне применена такая же плата синхронизации как и в катушечном видеомагнитофоне Электроника 508-Видео. Здесь две одинаковых системы синхронизации: по БВГ, и по тонвалу. По тонвалу сигнал можно посмотреть только при проигрывании записи с ленты или при включении записи. БВГ в данной схеме синхронизации синхронизирован от кварца, поэтому "палка на склоне" будет в режиме воспроизведения. На осциллограмме было видно, что трапеция ("склон") правильная, палки (сигнал с таходатчика) имеется, но схема не может поймать фазу. Оказалось, что подстроечный резистор, который устанавливает захват фазы, попросту сломан.

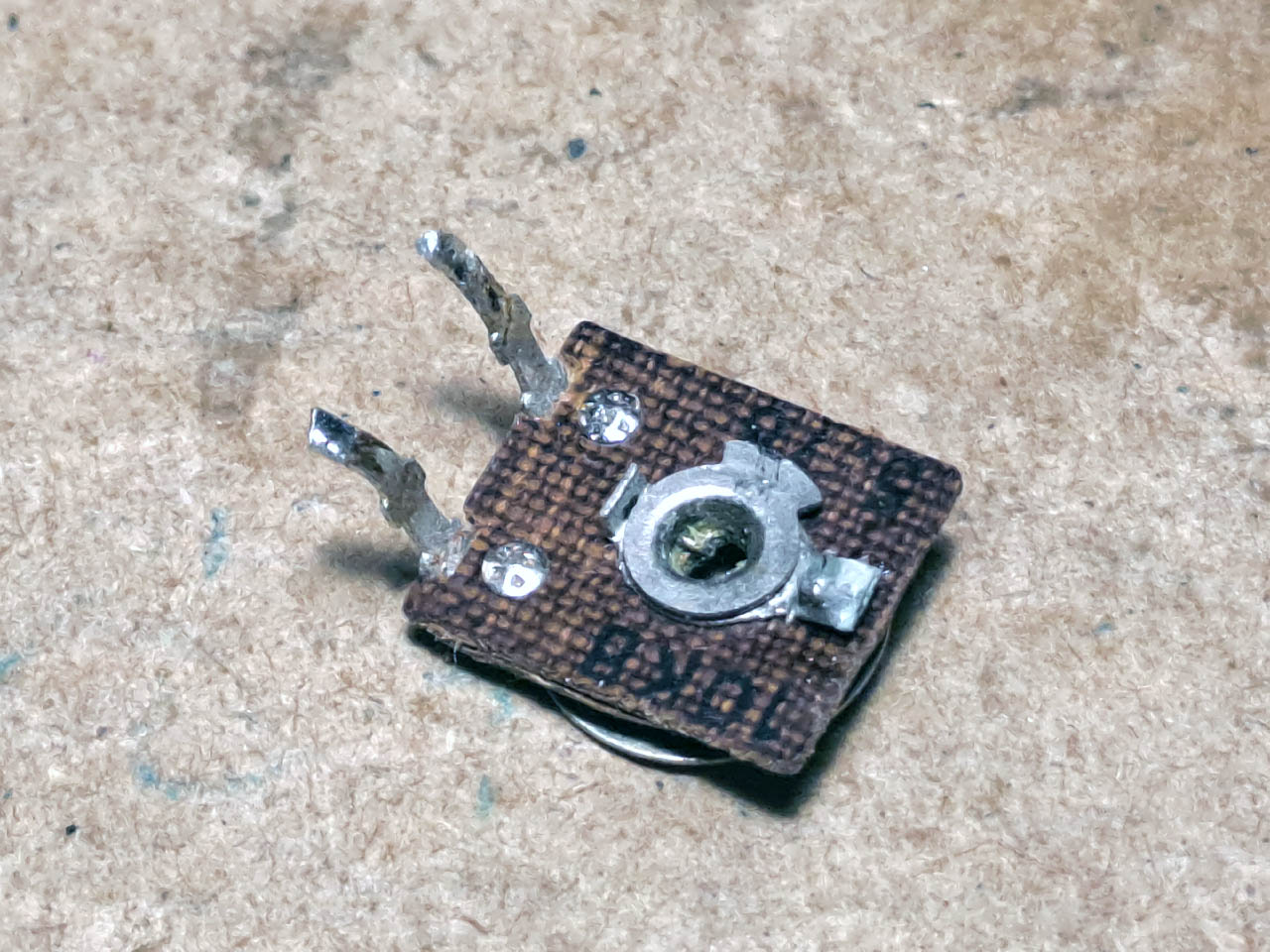

Сломанный подстроечный резистор

На отломанную ножку была припаяна ножка от случайного резистора, и подстроечник был возвращен в видеомагнитофон. После этого синхронизация по БВГ была починена. Правда, пришлось подогнуть лепесток резистора, так как он плохо контачил.

Сломанный подстроечный резистор

Первая картинка

В комплекте с видеомагнитофоном было 4 видеокассеты ВК-45. На них в основном записаны мультики, а также музыкальные клипы. Лента на кассетах в очень плохом состоянии, она буквально осыпается от касания до магнитного слоя. Местами невозможно считать картинку, все уходит в шумы, а видеоголовки загрязняются полностью буквально через минуту работы. К тому же лента внутри кассеты слиплась и ЛПМ с растянутыми пассиками неспособен провернуть кассету местами.

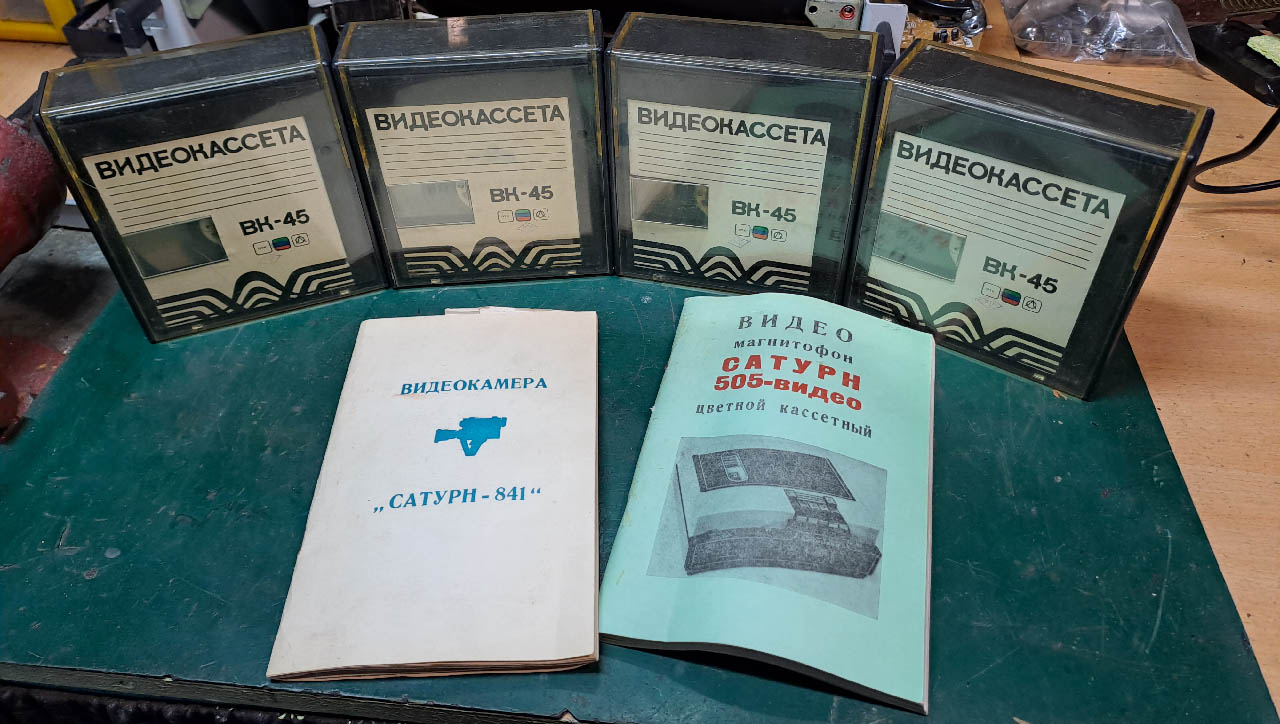

Видеокассеты ВК-45

Однако местами удалось считать немного видео. Дорожка синхронизации на кассетах не считывается, но кое-что опознать можно. На одной из кассет записан мультфильм "Робинзон Кузя", на другой передача "Спокойной ночи, малыши", а также множество клипов. Некоторые клипы записаны уже после развала Советского союза с телеканала 2x2. Что говорит о том, что данный видеомагнитофон использовался даже в 90-ые годы прошлого века.

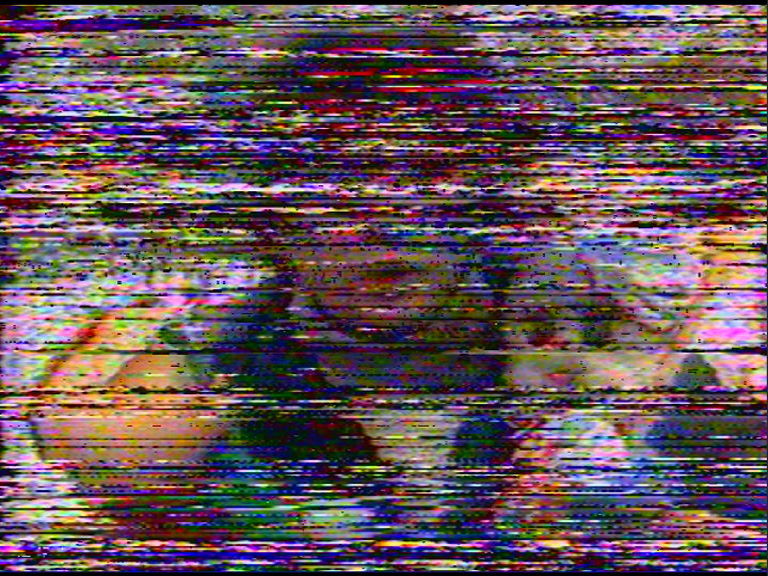

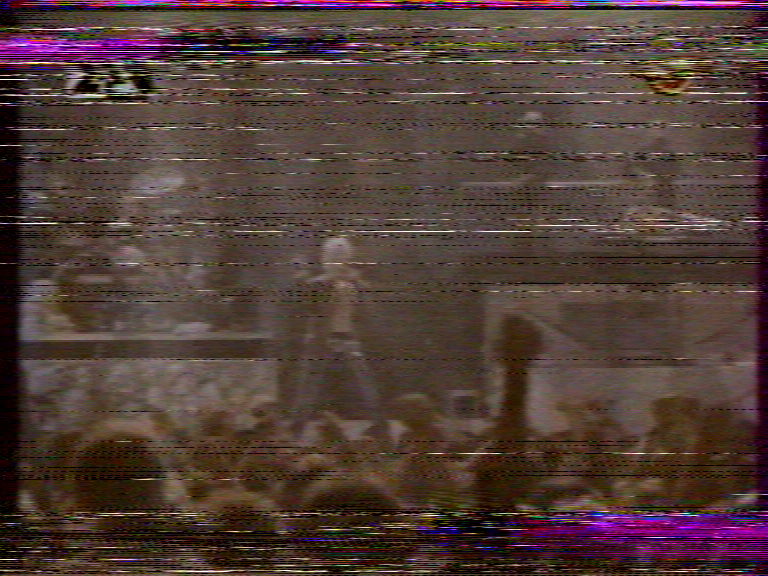

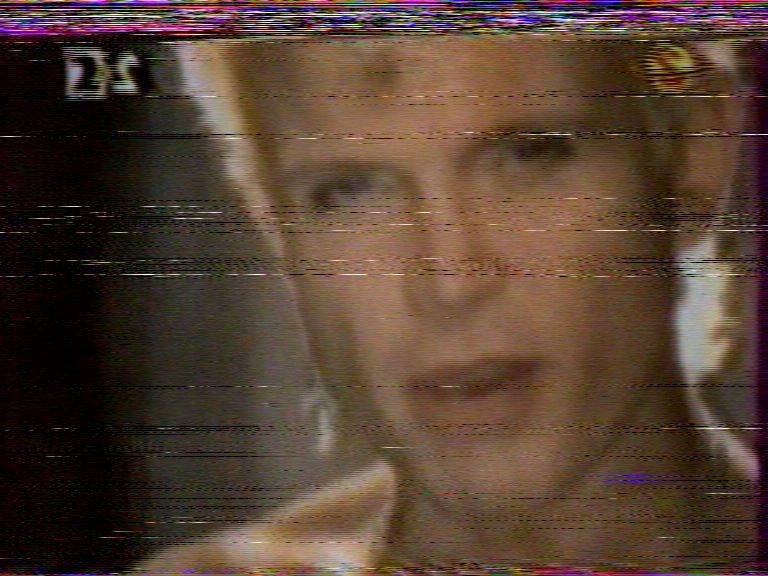

Видеозахват Видеозахват Видеозахват

Как было сказано, состояние видеоленты в кассетах очень плохое. Это связано с двумя факторами. Во-первых, видеолента в советских видеокассетах ВК-45 применялась Orwo 641, отличавшаяся очень низким качеством даже в сравнении с Orwo 640. Во-вторых, данные видеомагнитофоны и кассеты хранились в каком-то сыром месте, алюминий в видеомагнитофоне местами покрылся окислами, а в кассетах разрослась плесень, которая частично покрыла магнитный слой.

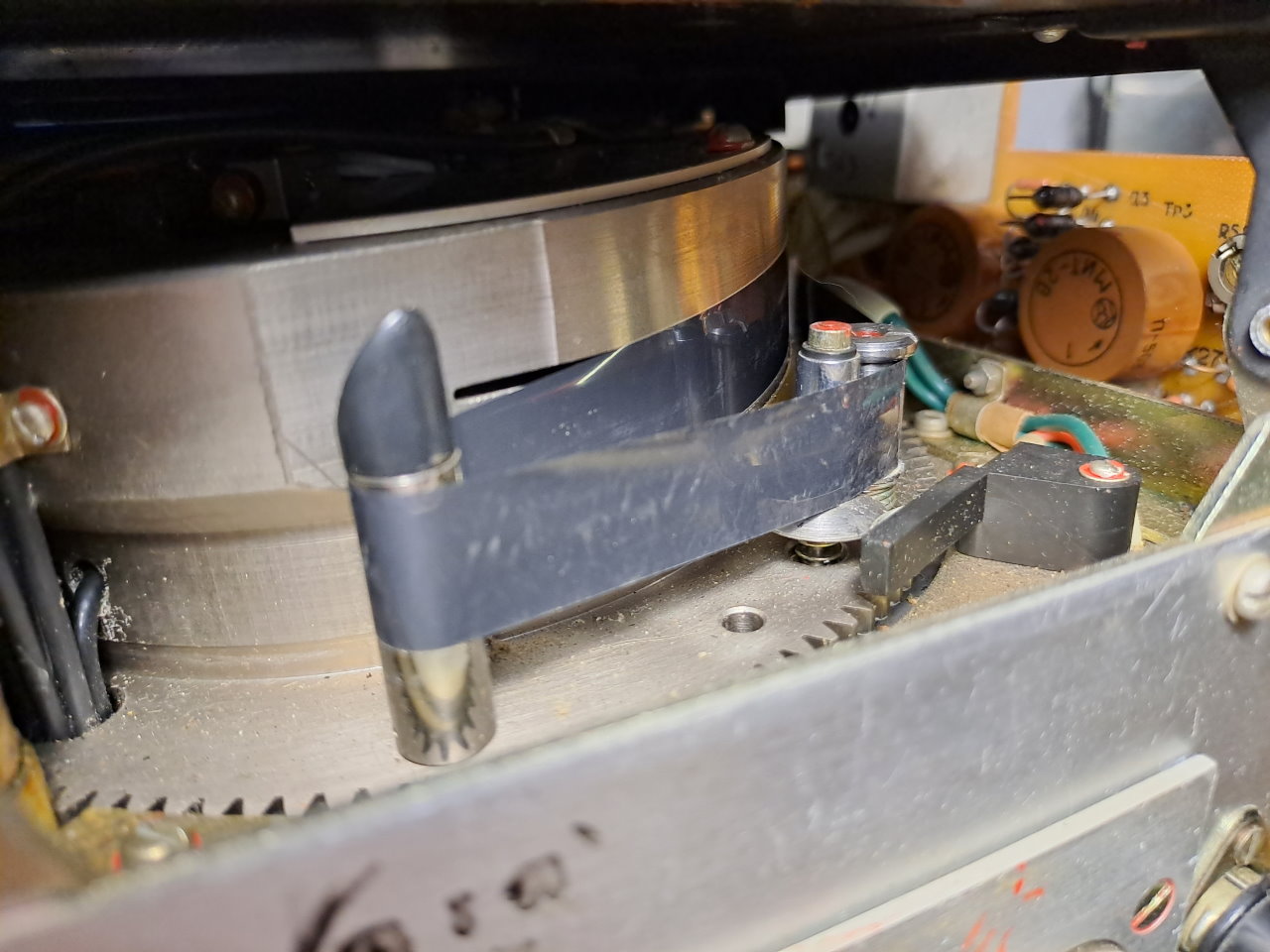

Состояние видеоленты

После некоторого времени, потраченного на ремонт, удалось получить стабильное изображение на своей записи. Записи с кассет читаются без синхронизации.

Документация и материалы

  (27,6Mb) Сатурн 505-Видео - Руководство по эксплуатации
  (8,58Mb) Устройство сопряжения УСЦТ-2 видеомагнитофона с телевизионным приемником
цветного изображения. Руководство по эксплуатации (Сатурн 505)

 (1,02Mb) Кассетная система видеозаписи на ленту наклонно-строчным способом
 (11,7Mb) Сатурн 505-Видео - Схема электрическая принципиальная
 (84,7Mb) Электроника 505-Видео - Схема электрическая принципиальная (от Radon)
 (75Kb) 3D-модели пассиков для видеомагнитофона для печати TPU
