Видеокамера Sharp XC-40

Это заготовка статьи про камеру, возможны неточности. Статья будет дополнена позже.

Оглавление:
Документация

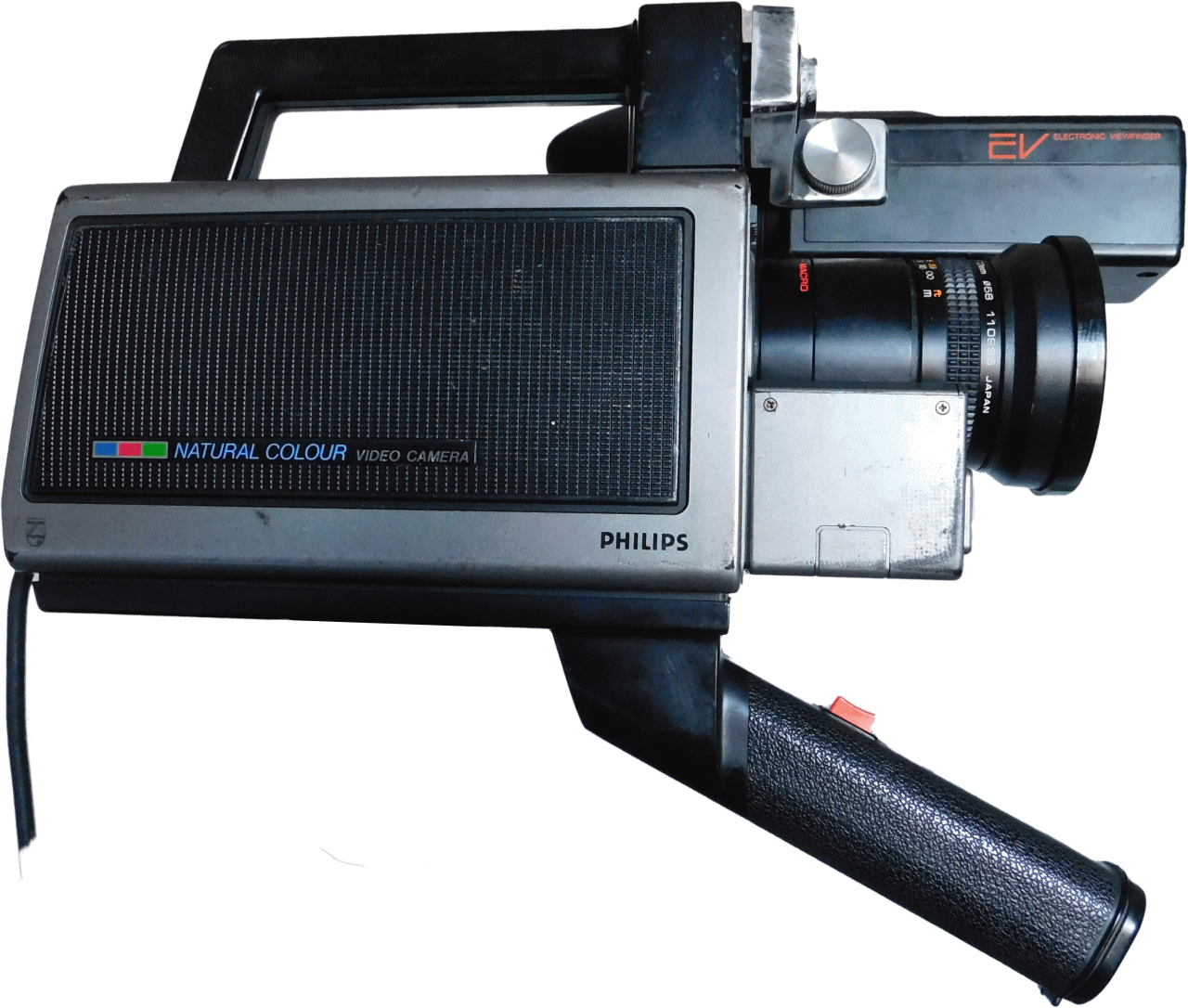

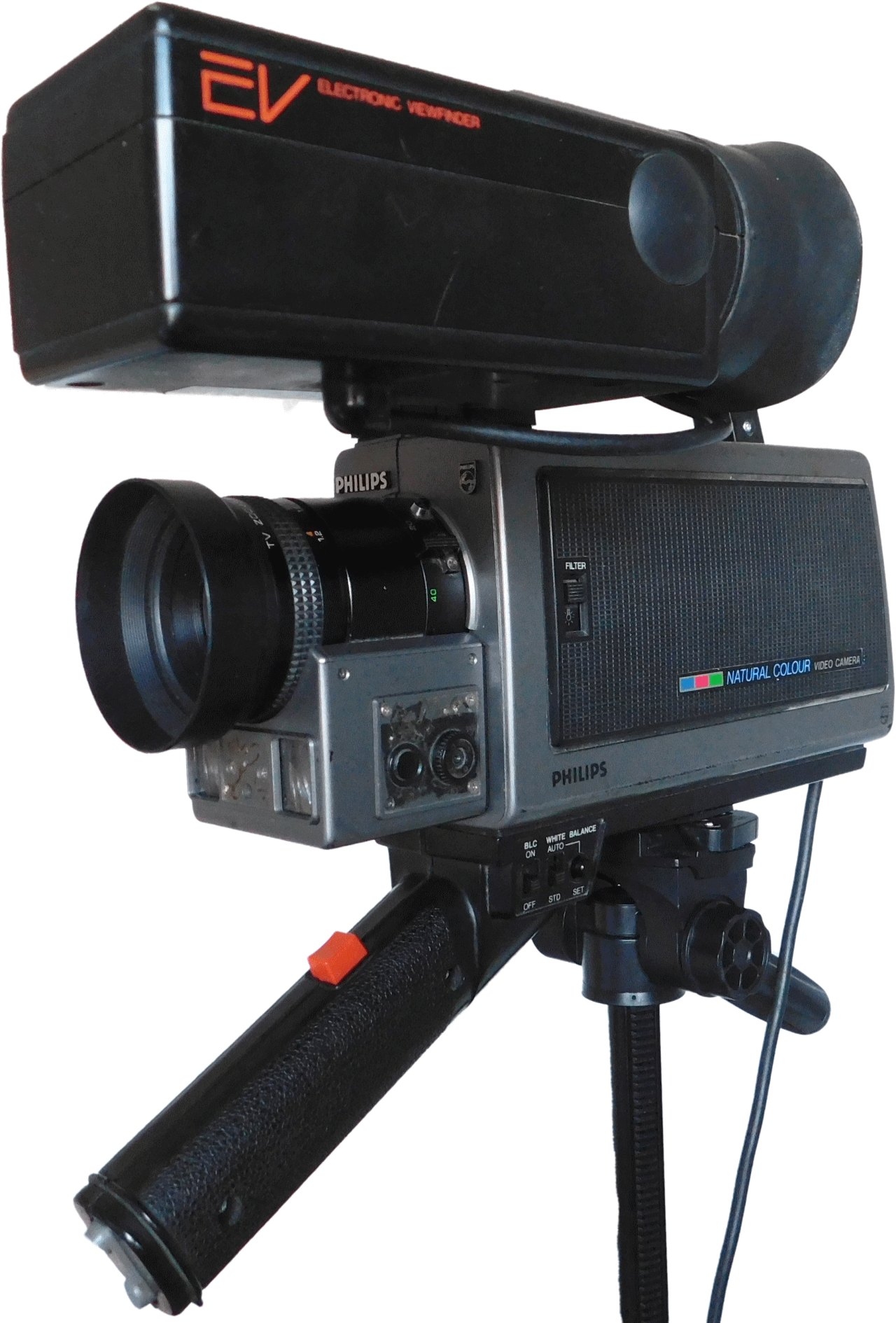

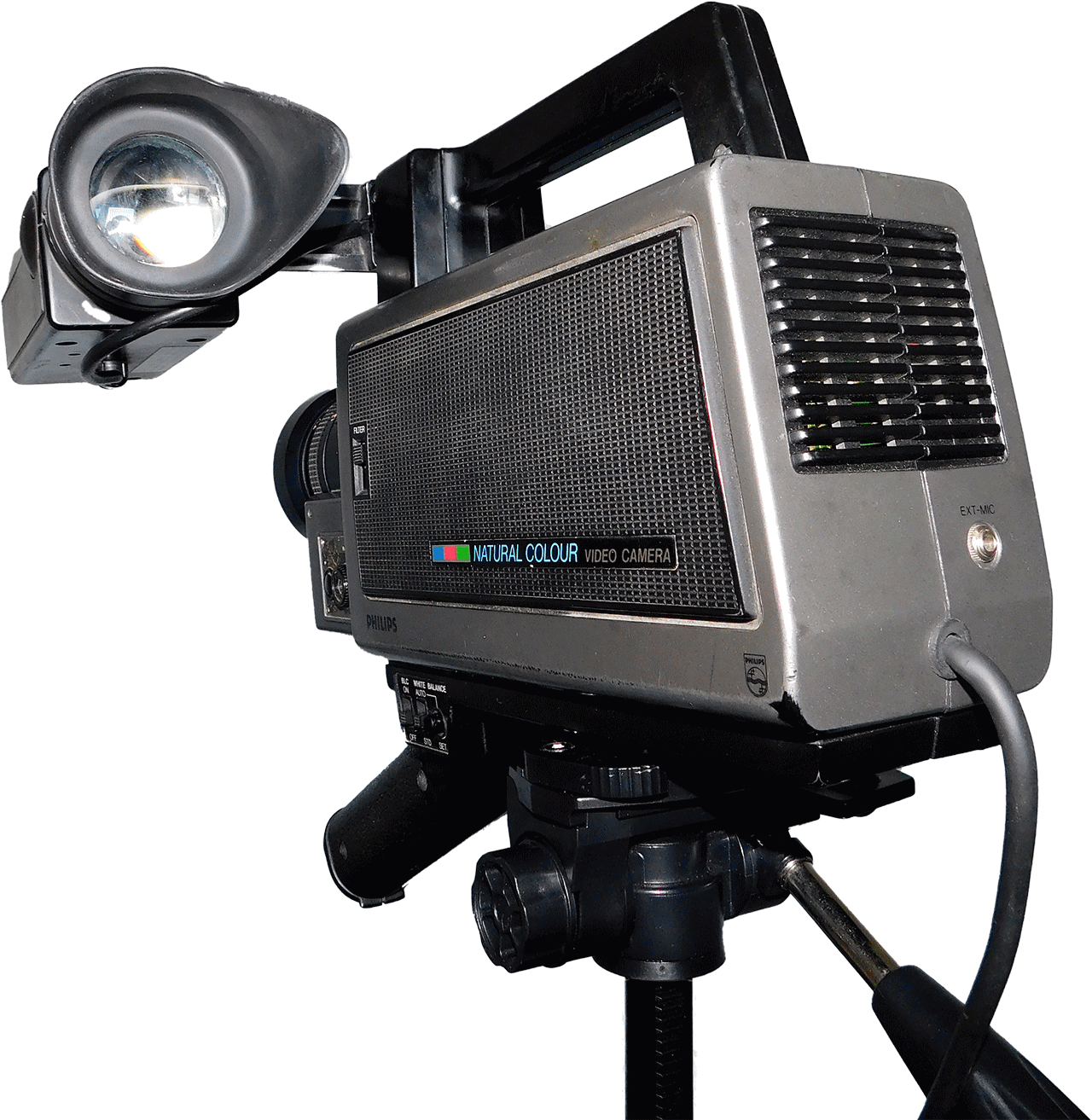

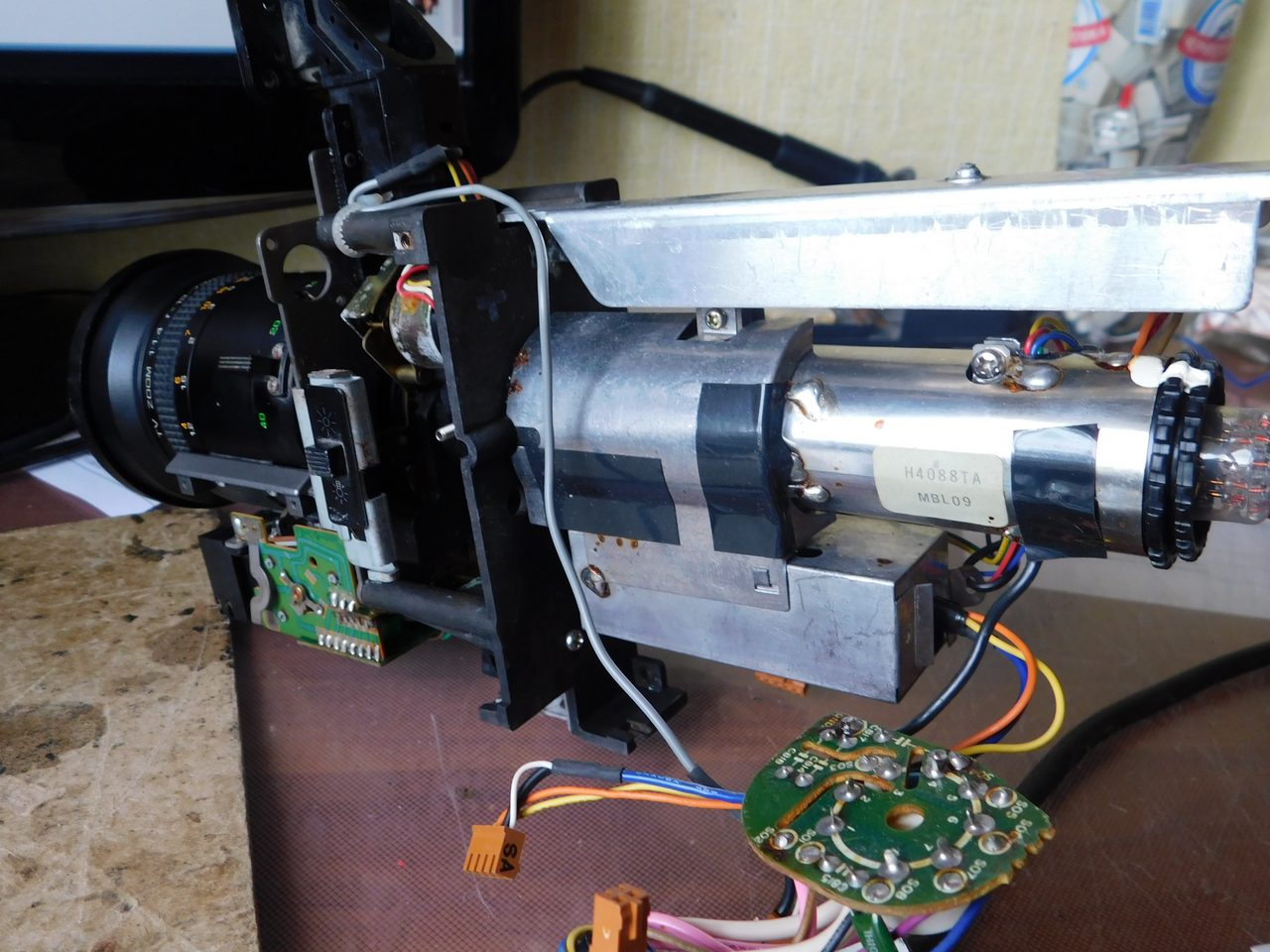

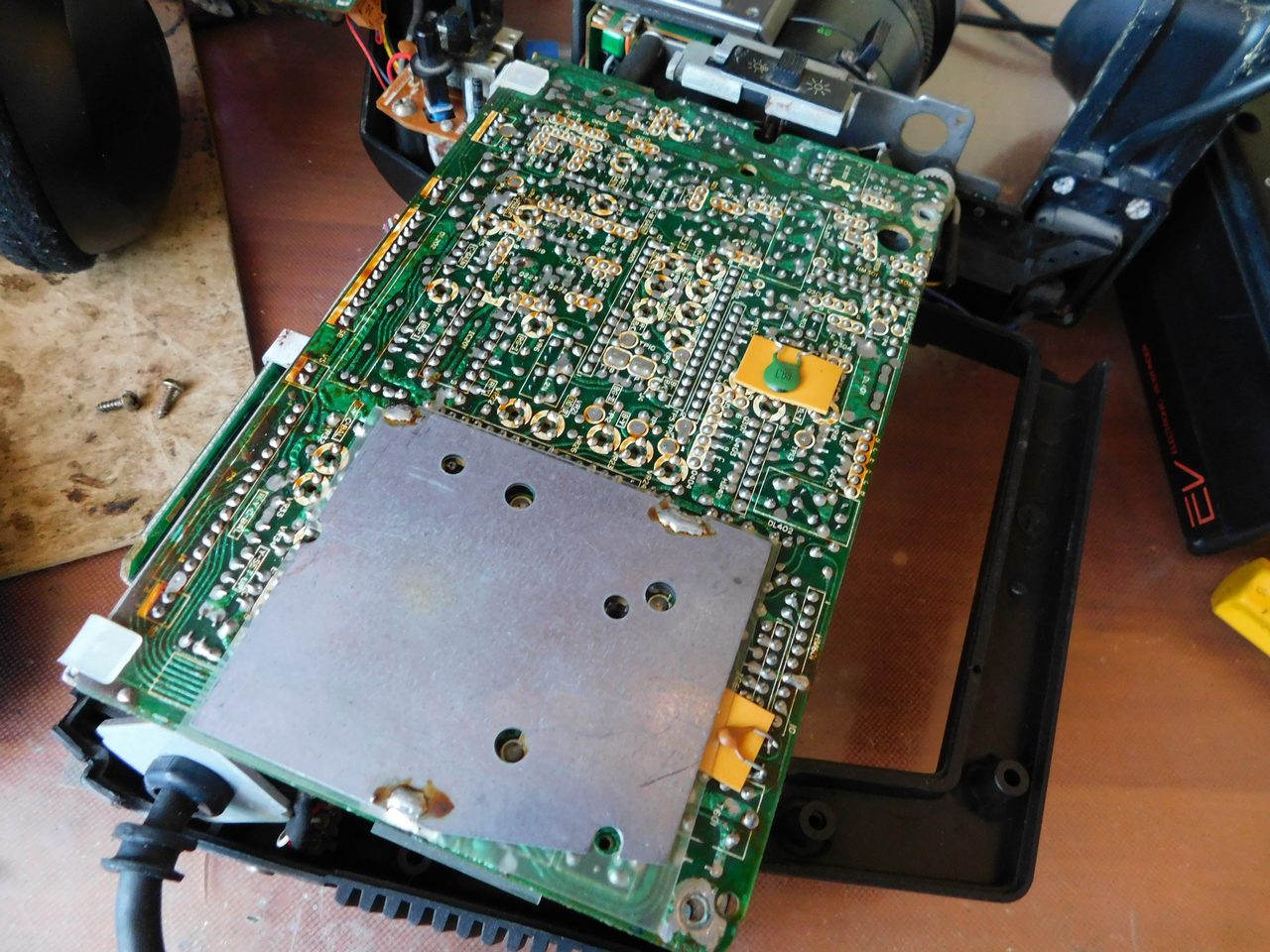

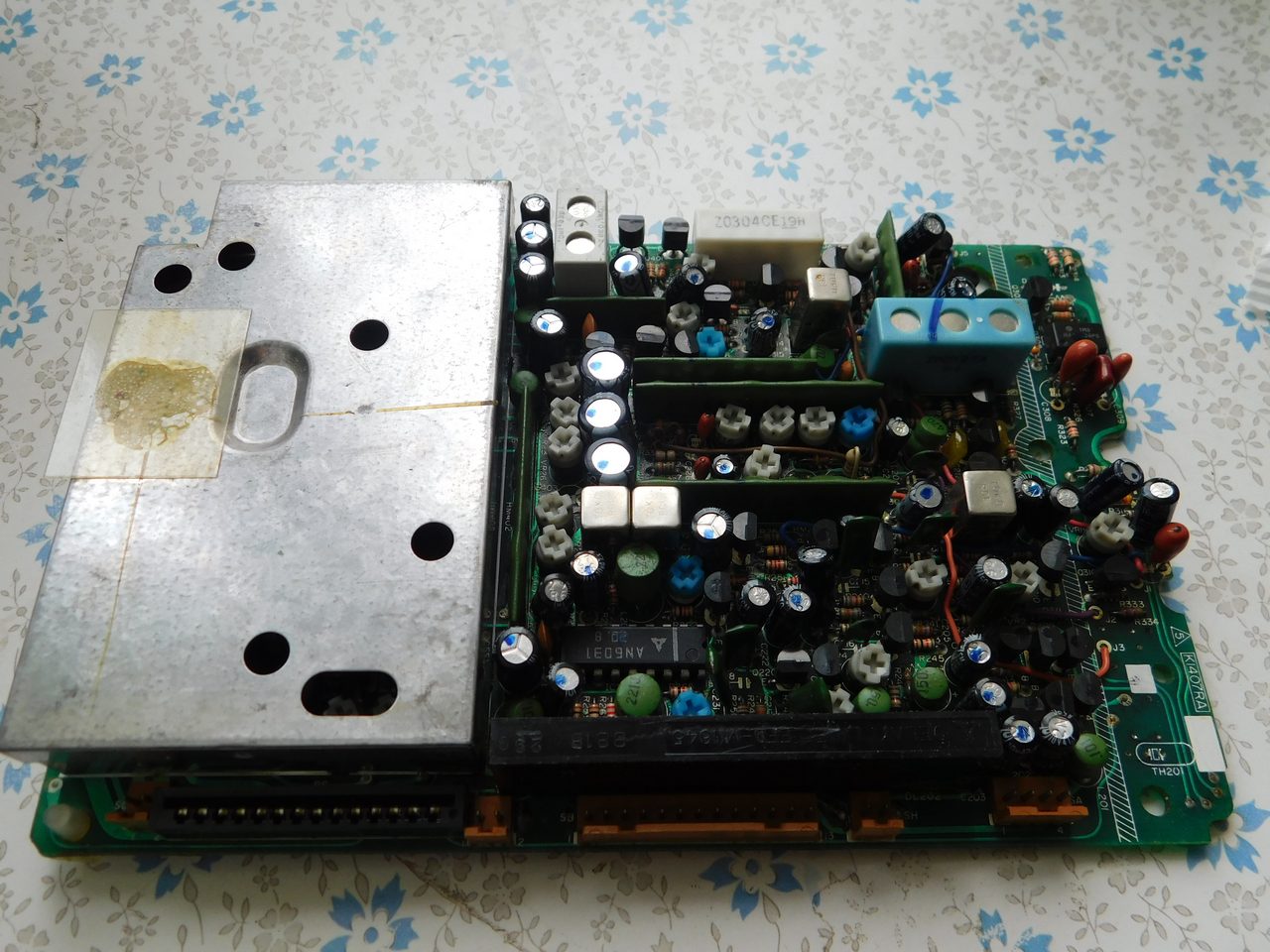

Фото камеры

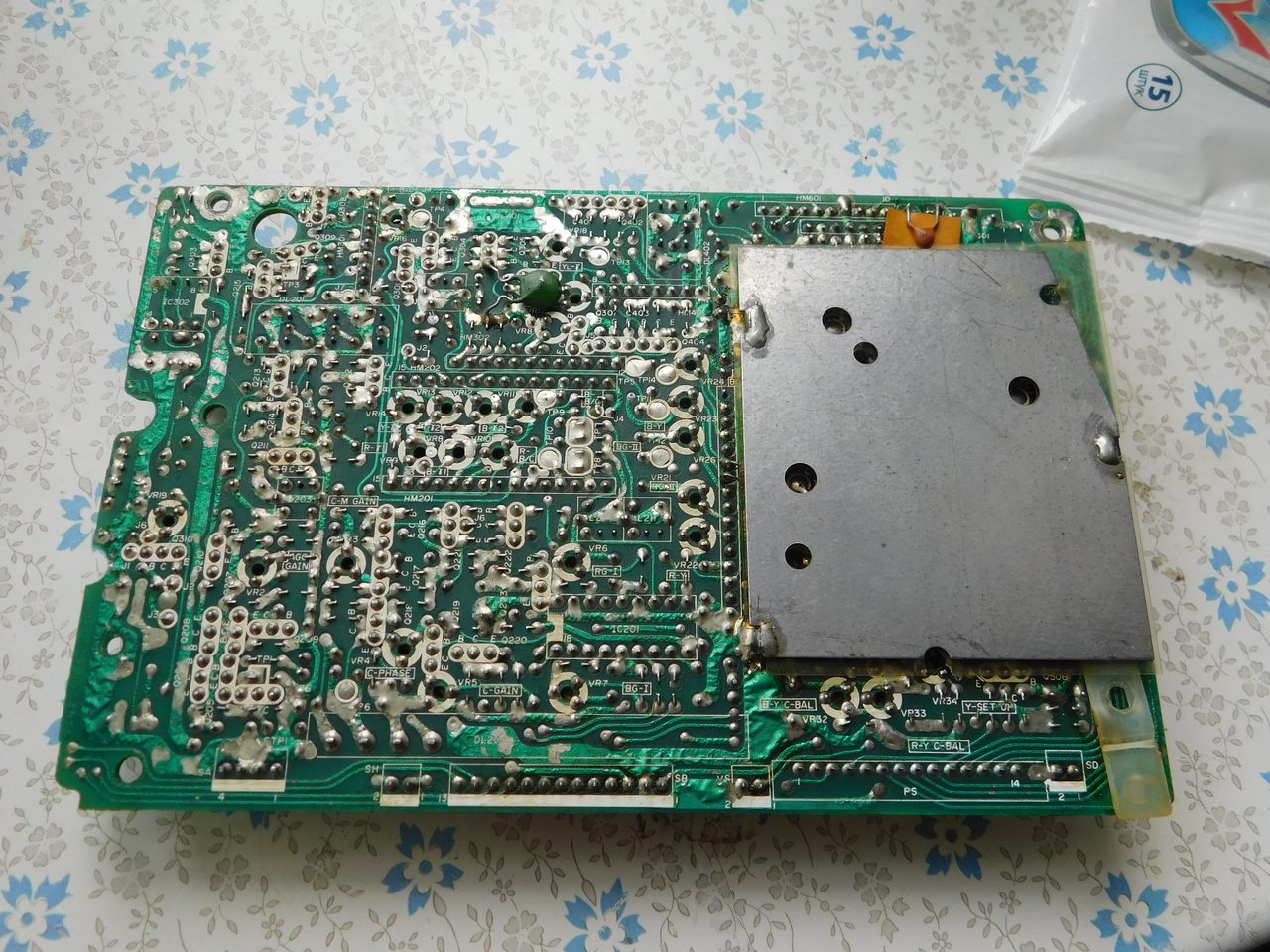

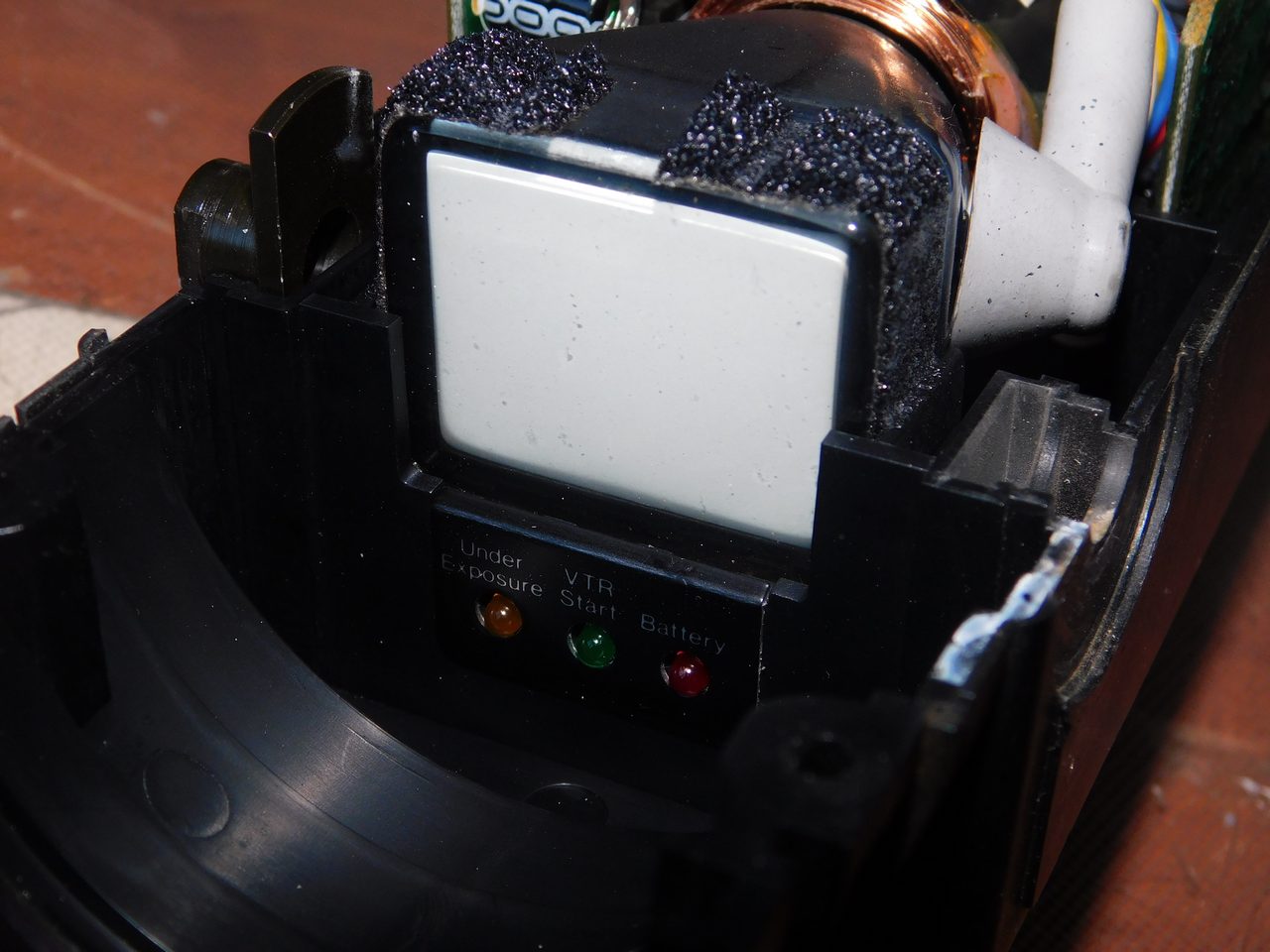

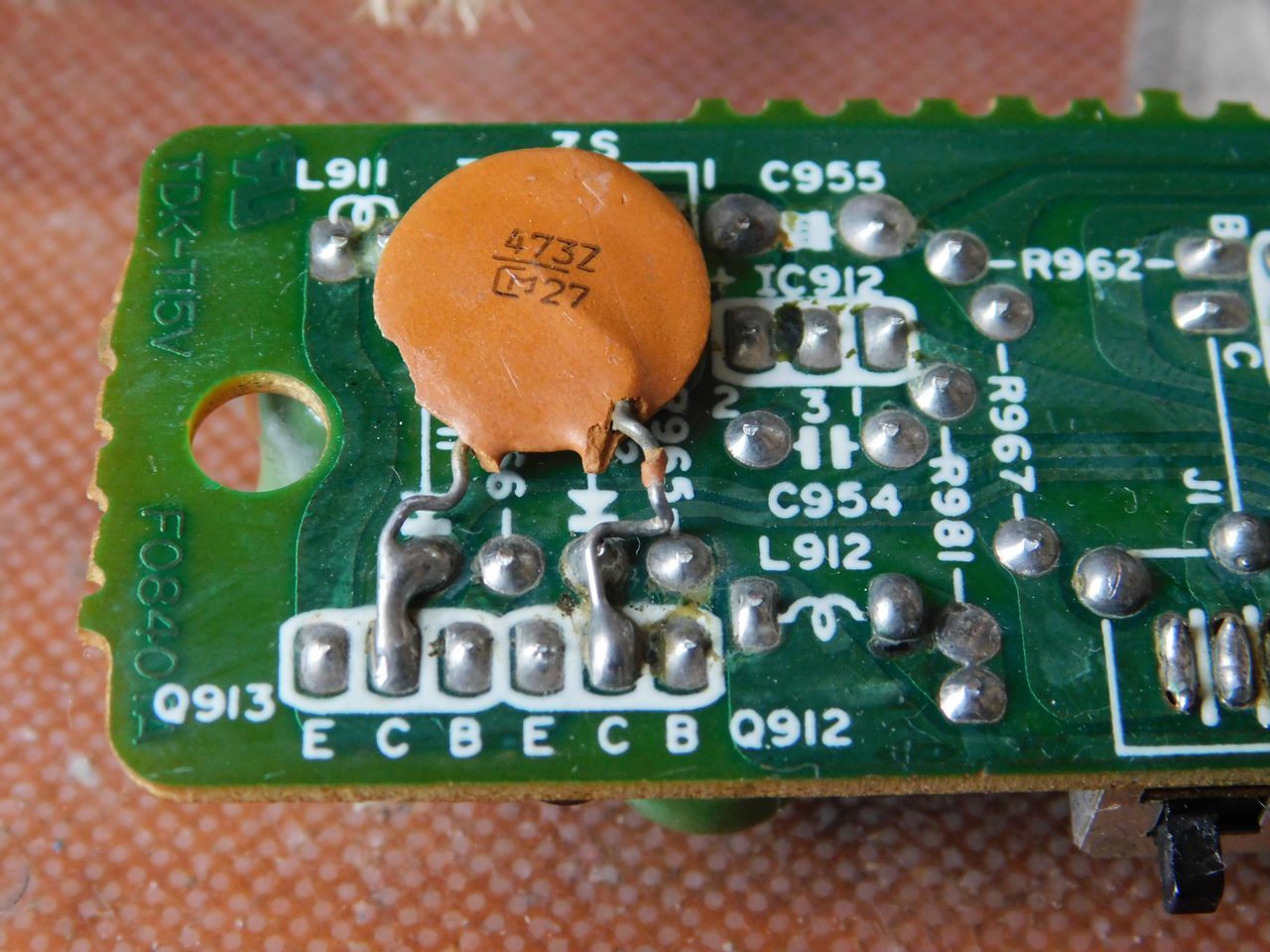

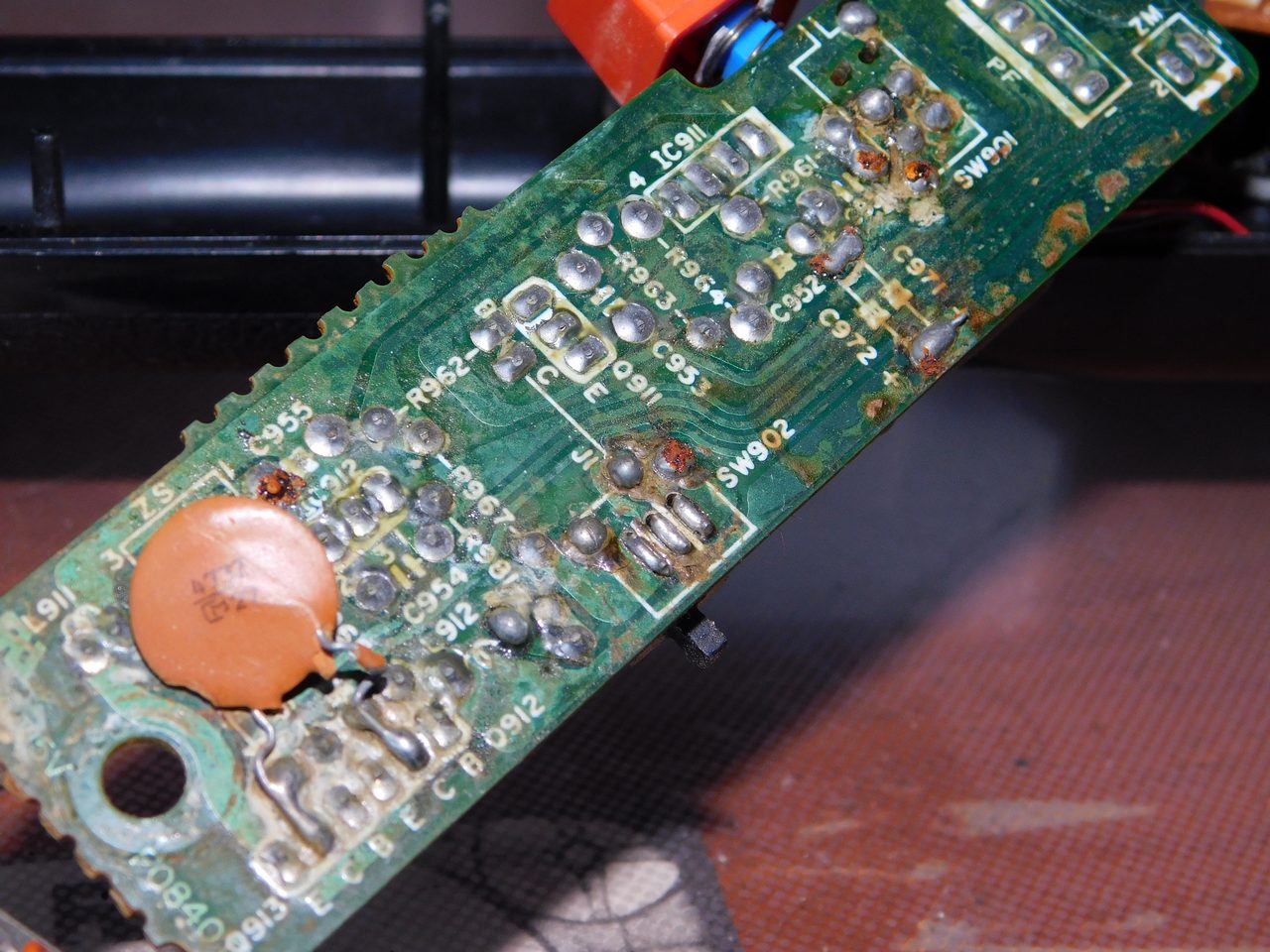

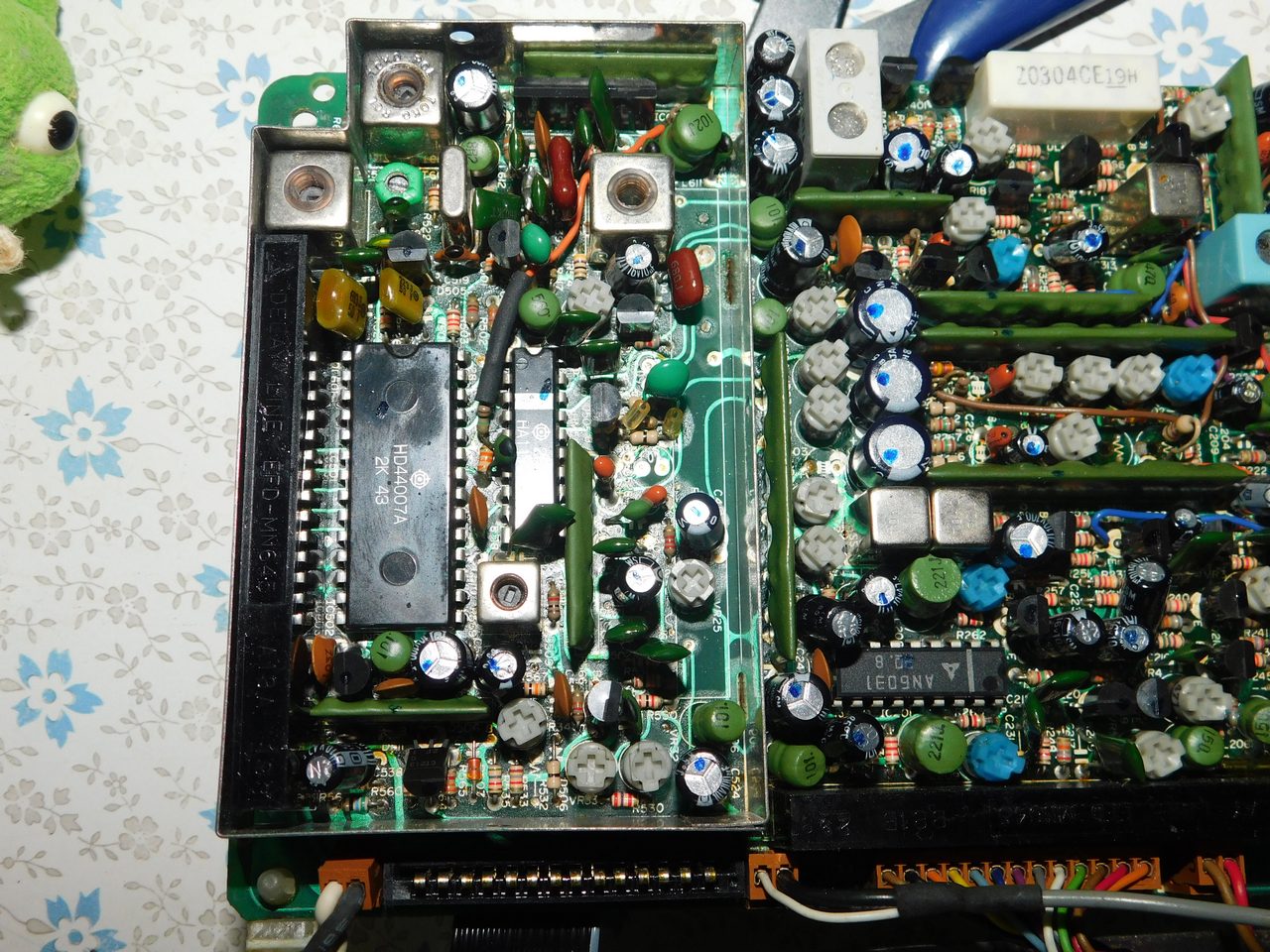

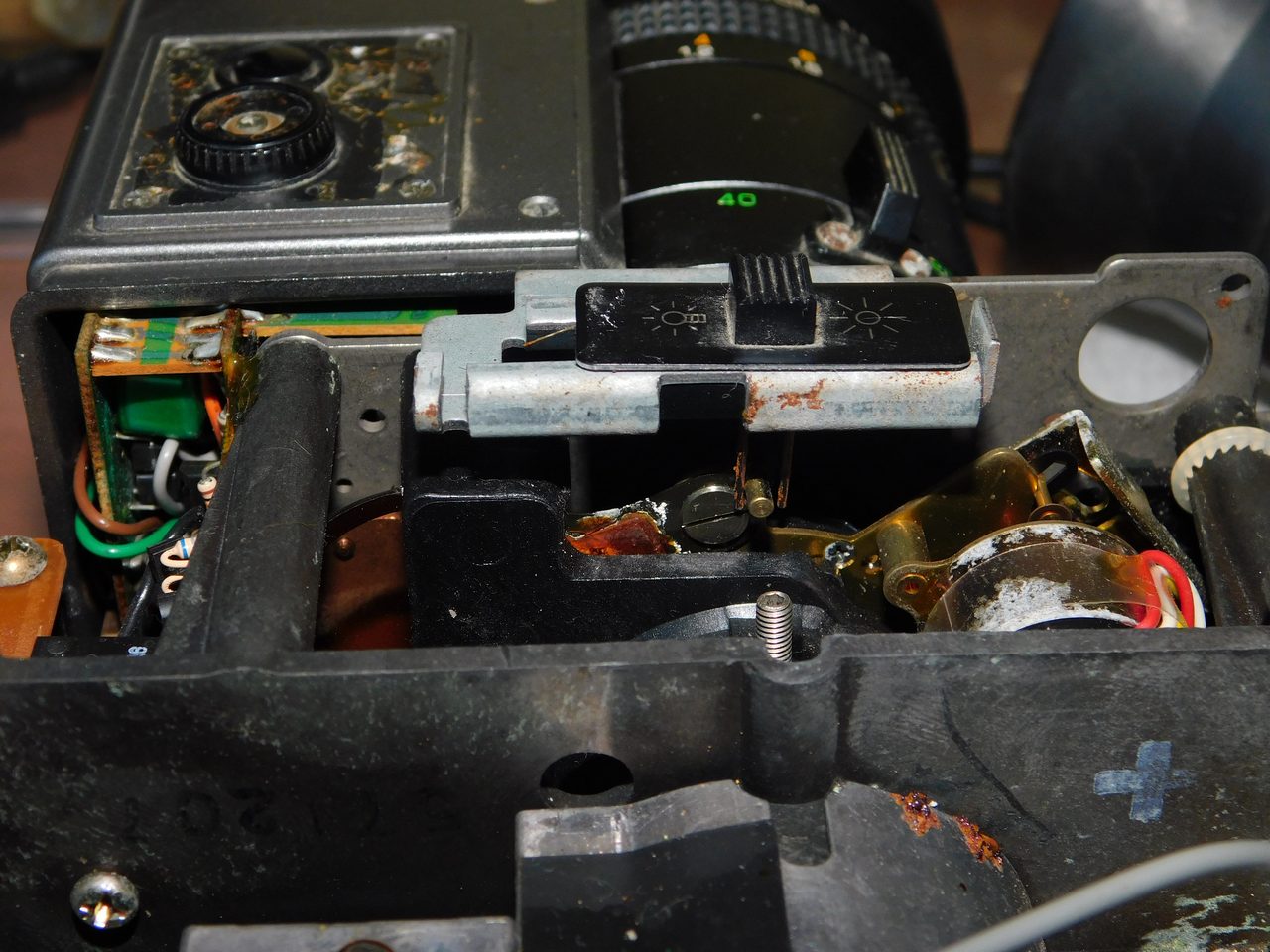

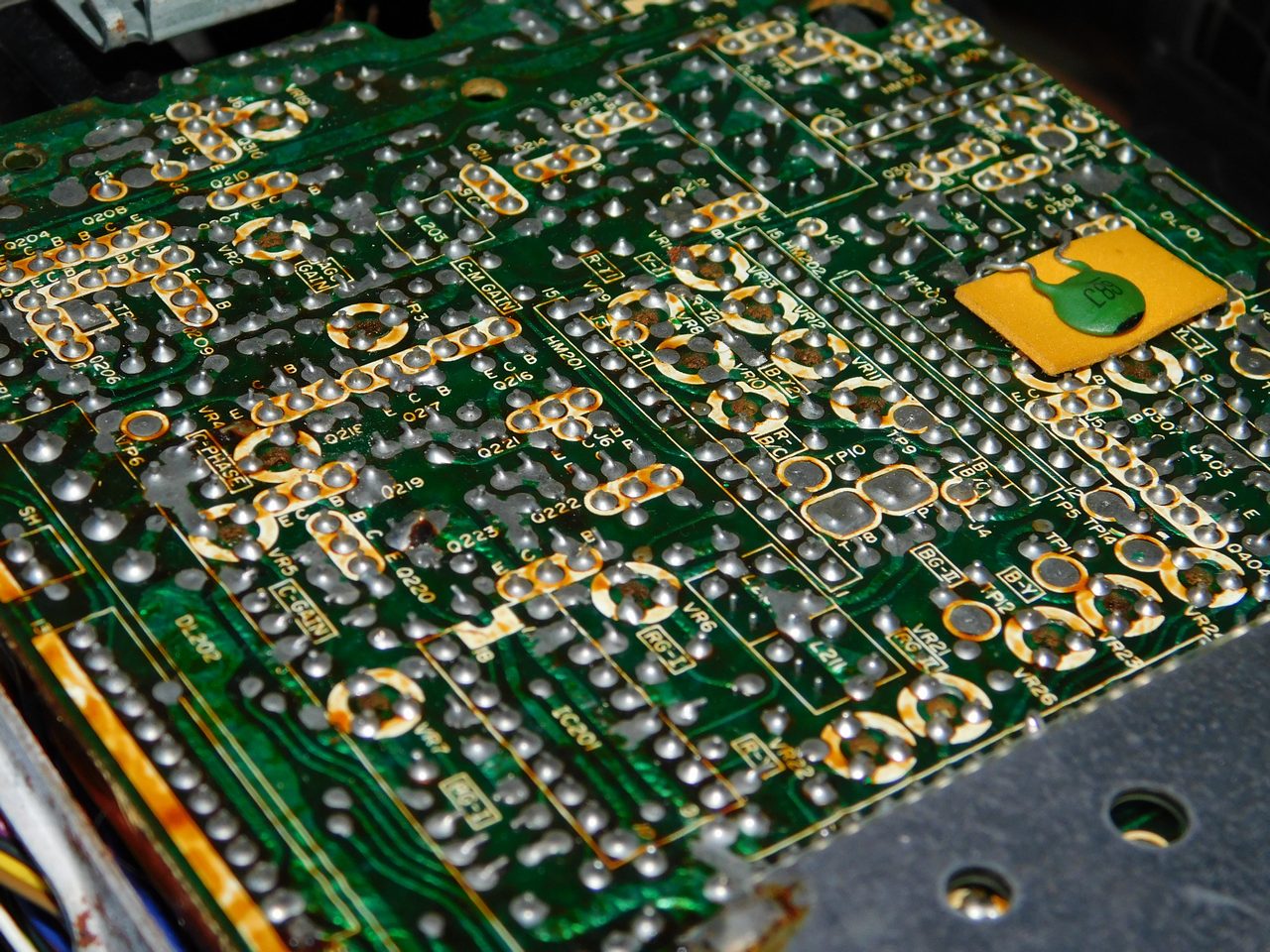

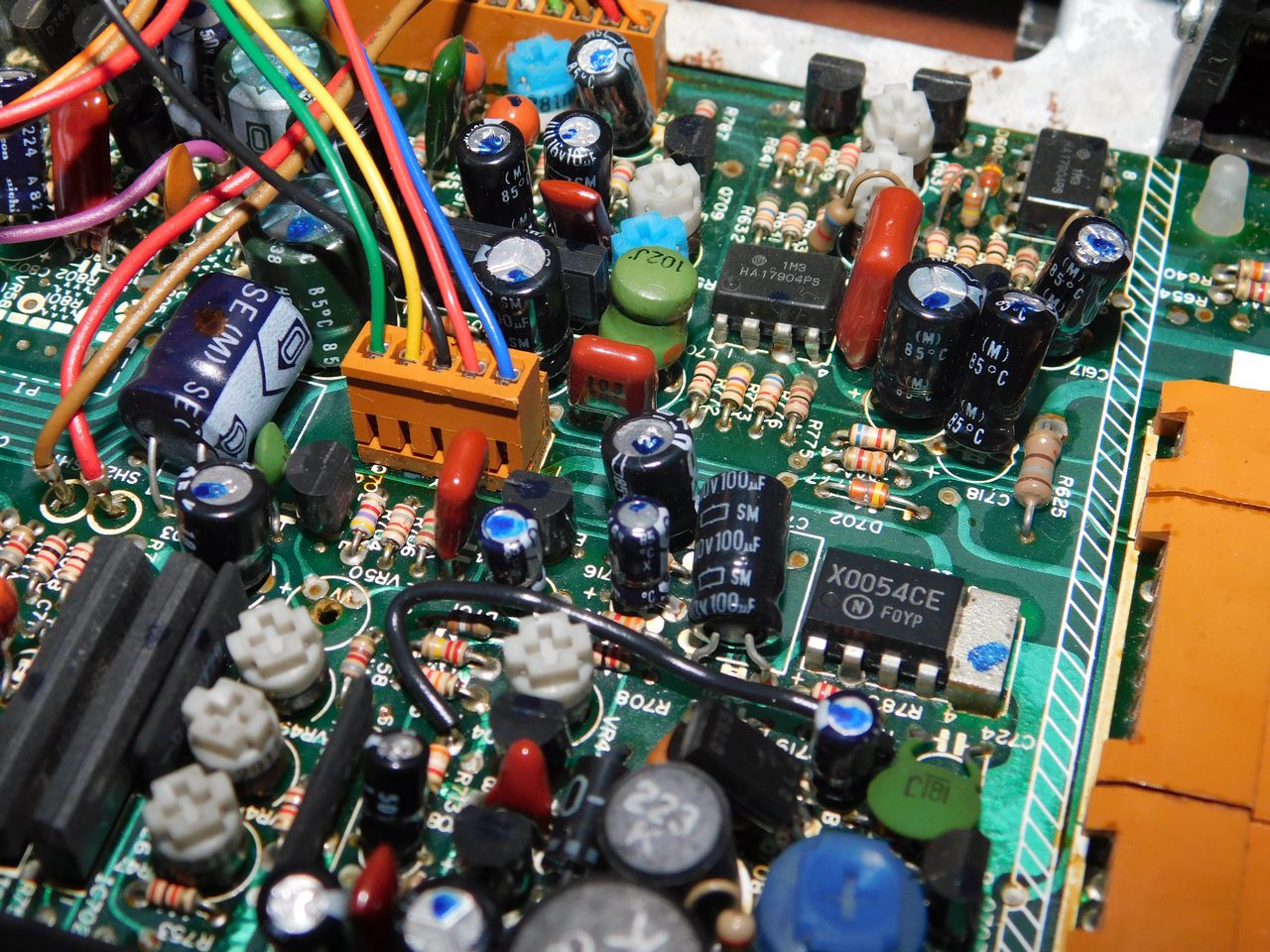

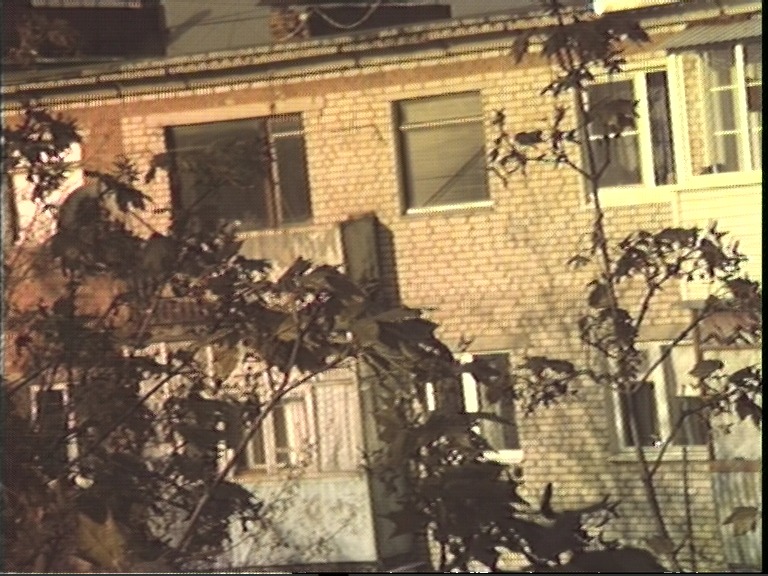

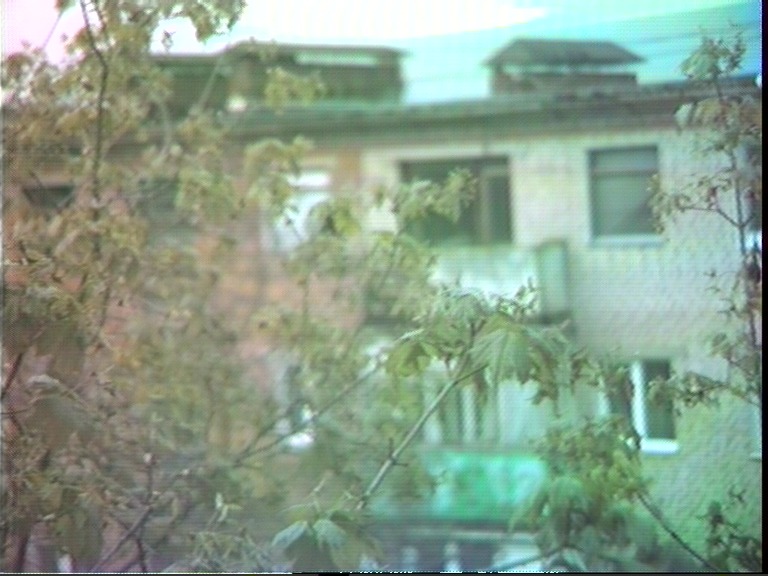

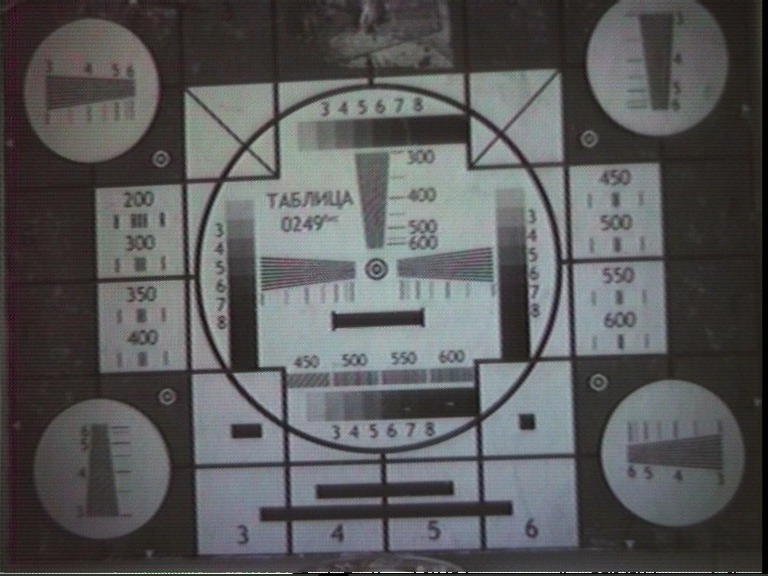

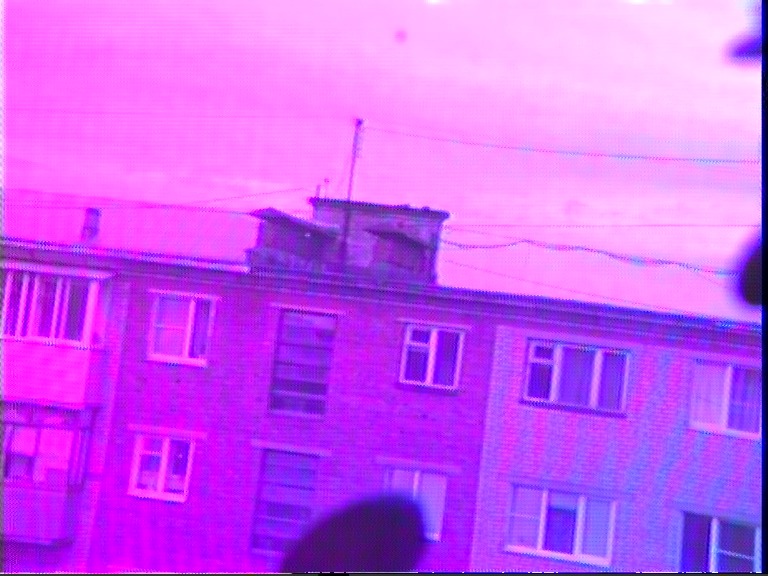

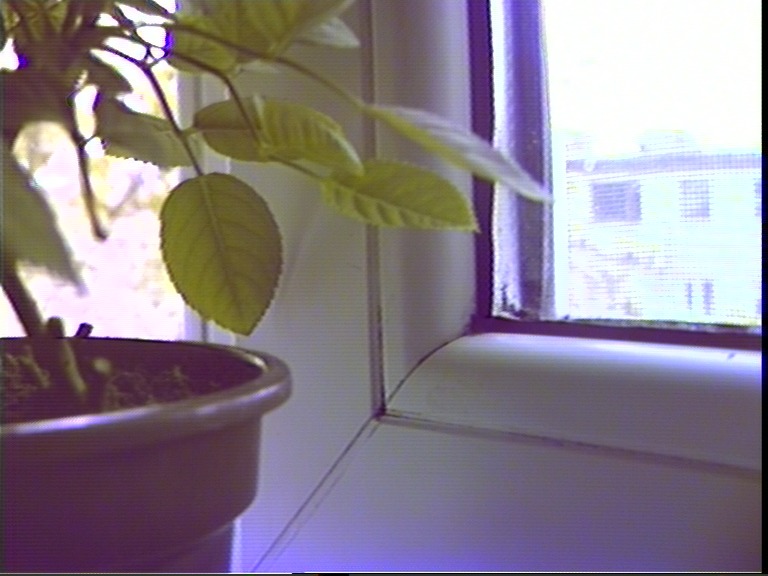

Картинка с камеры во время ремонта

Sharp XC-40 — цветная однотрубочная телекамера. Выпускалась в 80-ых годах прошлого века, точный год выпуска неизвестен у конкретной модели. Моя камера выпущена под брендом Philips VK-911, но от Philips здесь только название.

Камера подключается к видеомагнитофону Sharp 220N, который является портативным VHS-C видеомагнитофоном. В те времена только появился стандарт VHS-C, но еще в формате отдельного видеомагнитофона и с большим БВГ.

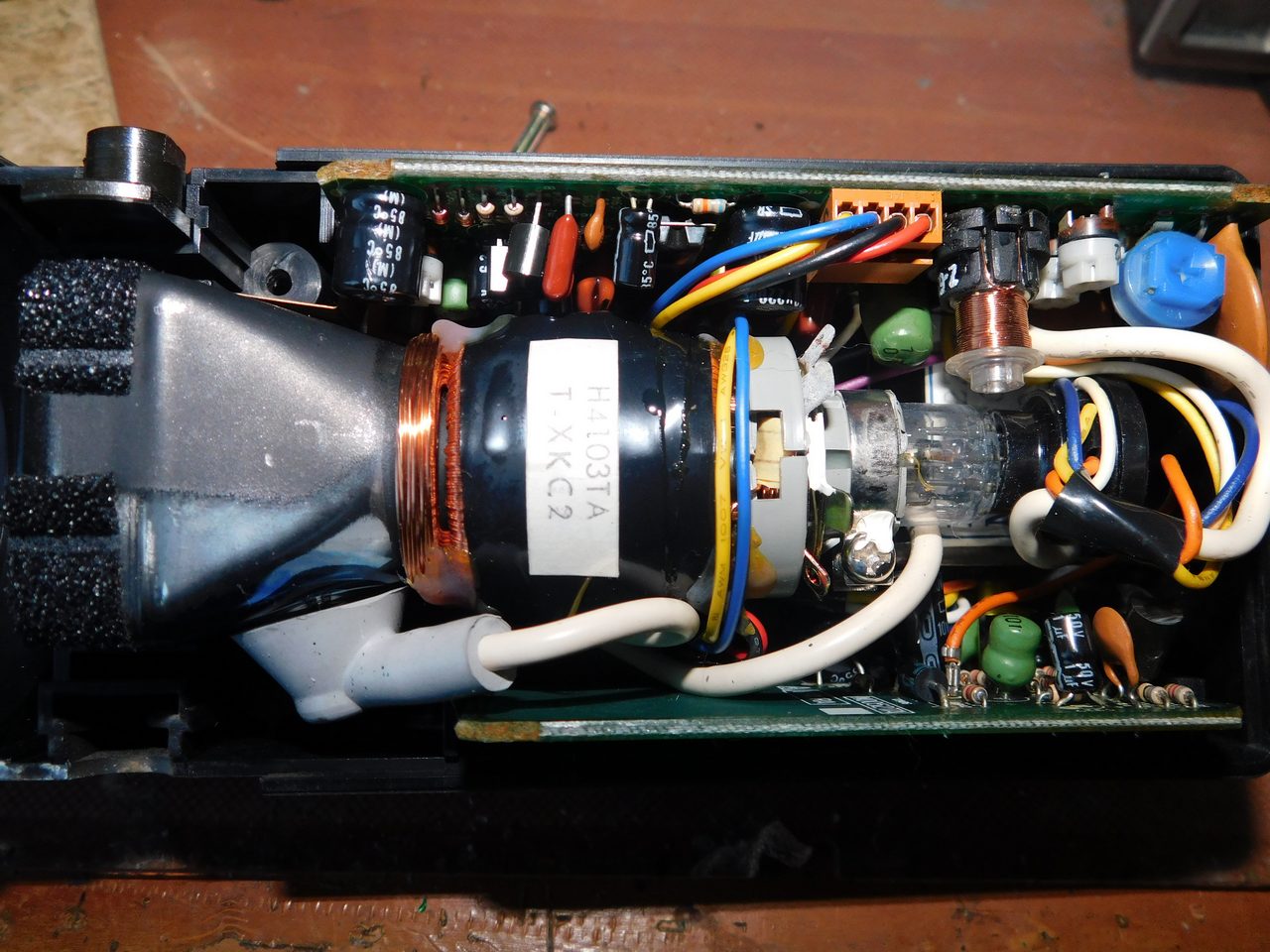

Камера построена на трубке Saticon. Имеет стандартный в те времена интерфейс подключения к видеомагнитофону, который совместим с советским стандартом. То есть камеру можно подключить к любому советскому катушечному видеомагнитофону, но с той лишь разницей, что звук скорее всего будет работать неверно.

Дело в том, что в таких камерах имеется встроенный усилитель для микрофона. Этот усилитель позволяет получать на выходе с камеры сигнал линейного уровня, который помехоустойчивее в сравнении с сигналом микрофонного уровня. В советских камерах микрофон подключается напрямую к выходу камеры. Получается ситуация, что при подключении импортной камеры в советский видеомагнитофон, последний усиливает уже усиленный сигнал камеры еще раз. Таким образом усилитель перегружается, и мы слышим либо свист (самовозбуждение) или просто сильно искаженные звуки. При обратном подключении (советской камеры в импортный видеомагнитофон) звука с камеры попросту не будет.

На данный момент камера не настроена и имеет искажения цветов и неверную работу цепей АРУ.
