ТЭЗ'ы ЕС9002

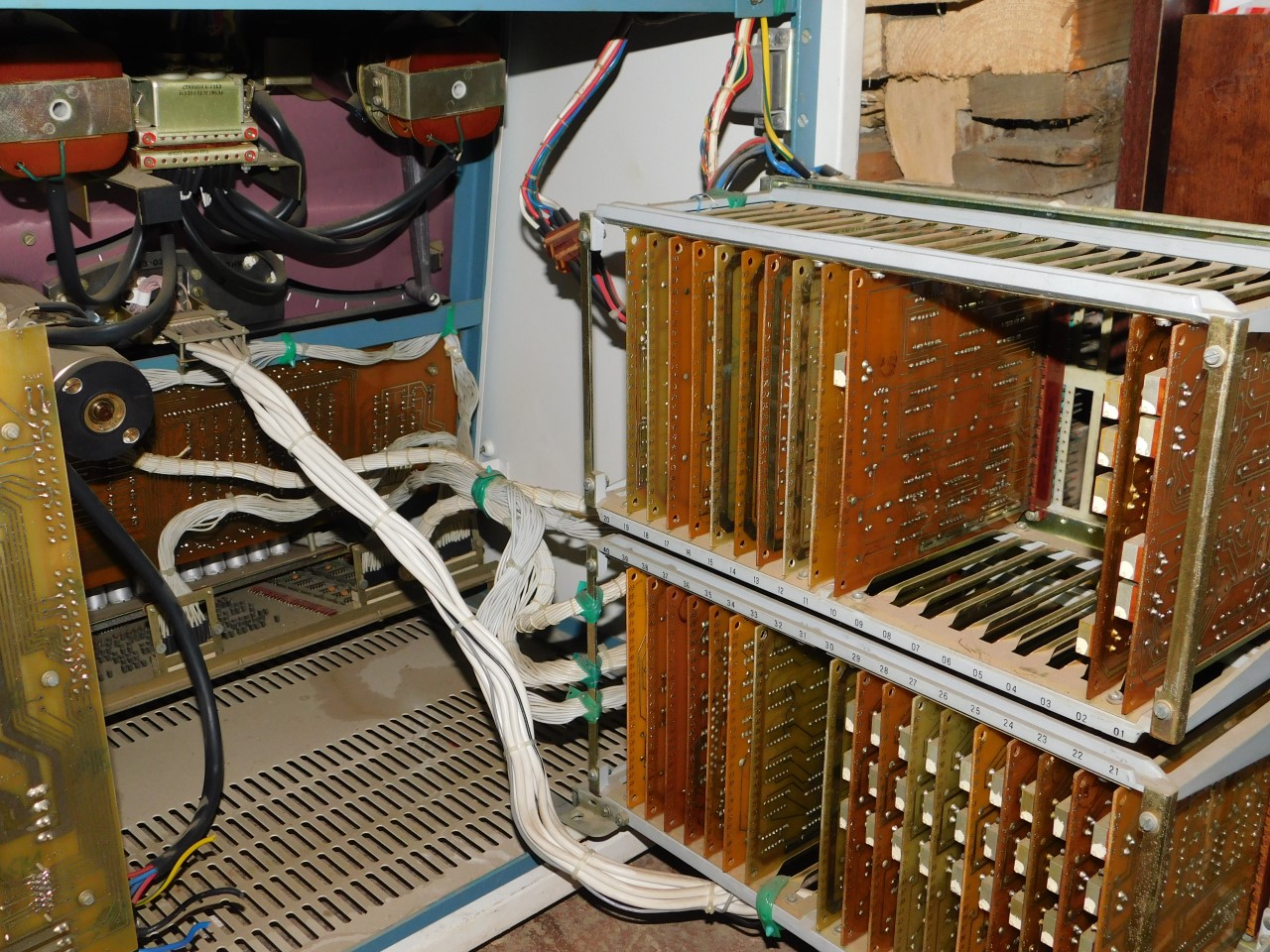

Вся электроника (за исключением клавиатуры) реализована в виде корзины со слотовыми разъемами, в которые вставляются так называемые ТЭЗ'ы. ТЭЗ - расшифровывается как Типовой Элемент Замены. ТЭЗы выполнены в виде печатных плат из текстолита, покрытые лаком для стойкости к внешним условиям. То есть ТЭЗ - элементарная плата, выполняющая определенную функцию или реализующая часть схемы устройства.

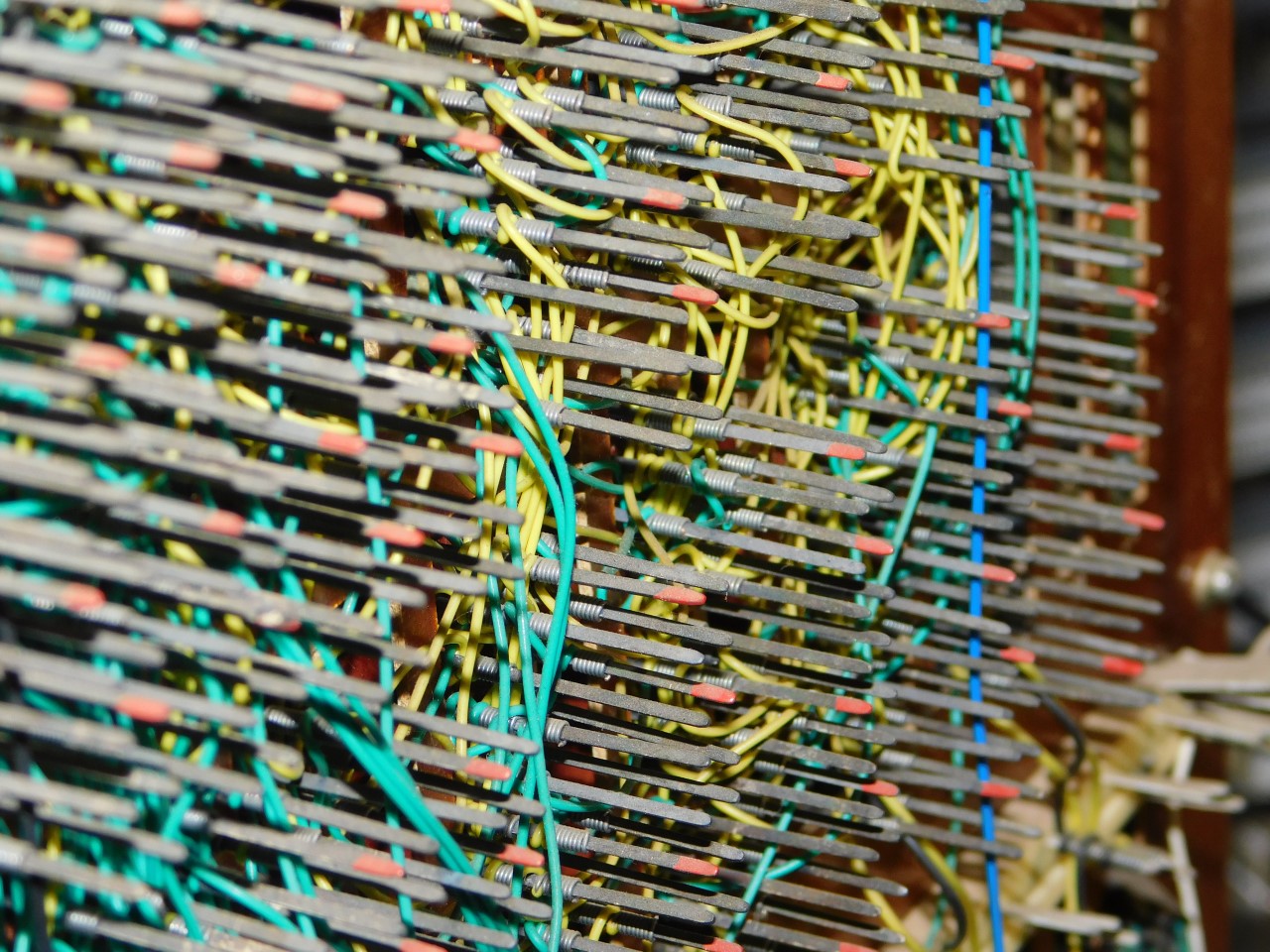

Сзади все разъемы соединены между собой отдельными проводами методом накрутки. То есть, конец зачищенного провода делает несколько витков вокруг контакта и таким образом обеспечивается электрический контакт. Со временем металлы диффундируют друг в друга и соединение становится более надежным. Метод накрутки считается одним из самых надежных методов соединения.

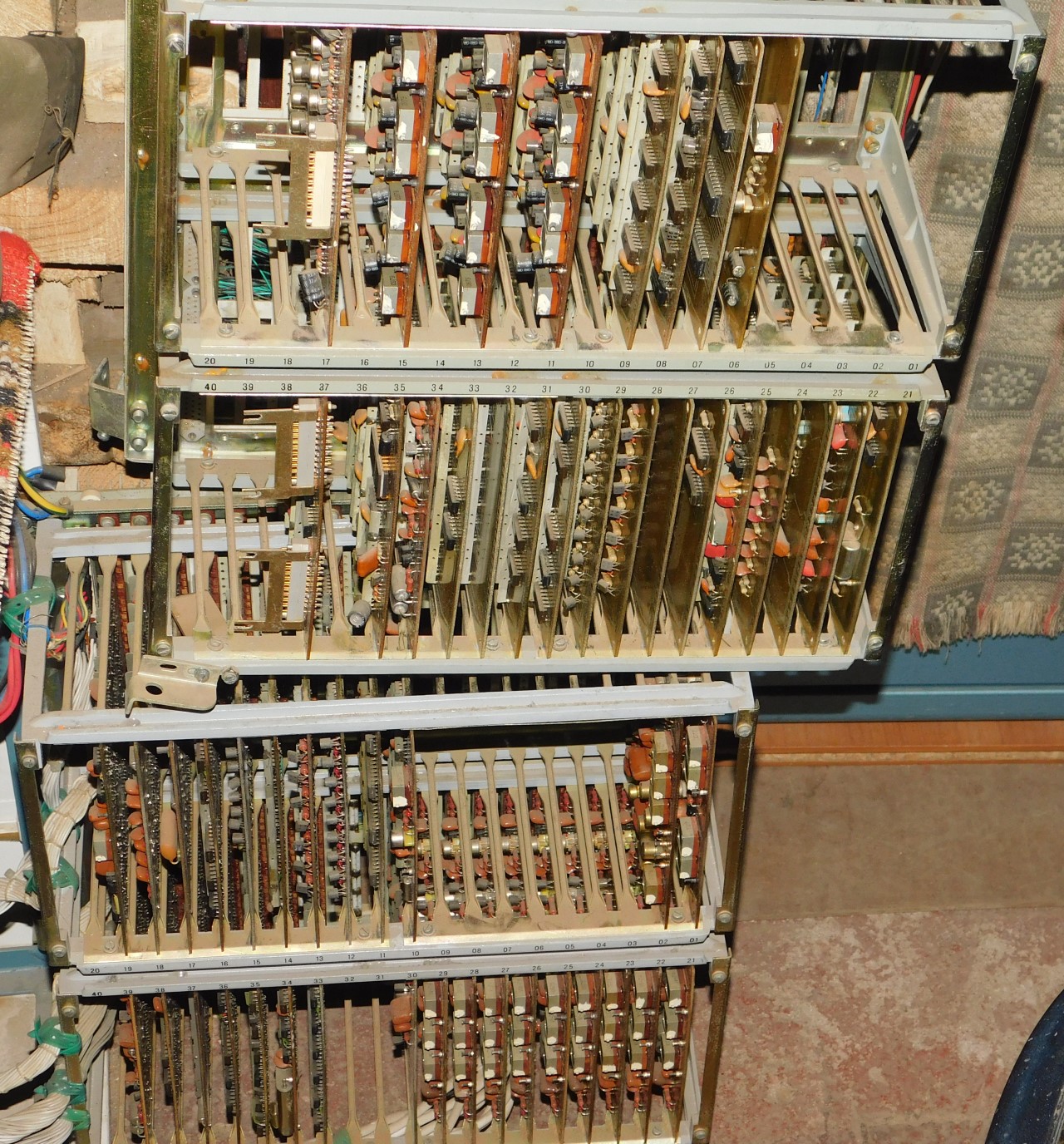

Существует две вариации ЕС9002. Внешне они ничем не отличаются, но у них разные корзины. Отличия есть в расположении ТЭЗов и также в самих ТЭЗах. Предположительно, одна ревизия была выпущена раньше, а позже доработали конструкцию, возможно без изменения схемы или с минимальными изменениями. Платы некоторые переработаны с нуля (например усилители), а те, что совпадают с более ранней ревизией (мой УПДМЛ) находятся на других местах в корзине. Чтобы избежать путаницы в дальнейшем и понимать различия в расположении ТЭЗов, ниже предоставлена таблица расположения ТЭЗов в разных корзинах. Платы можно идентифицировать по номеру, вытравленному на них.
Для точного определения ревизии УПДМЛ по виду корзины и ее наполнения, примем условность, что корзина сверху - ревизия №2. А корзина в действующем УПДМЛ - ревизия №1.

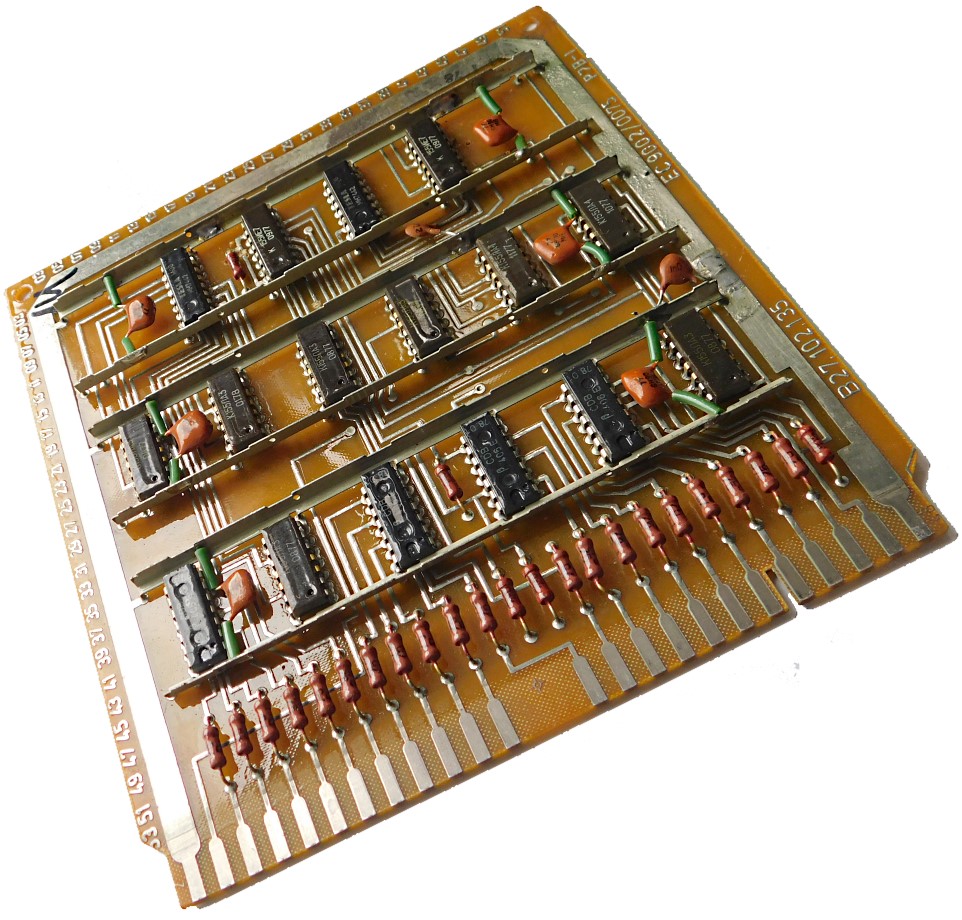

Пример платы. Номенклатура электронных компонентов ограничивается микросхемами стандартной TTL логики советского и производства соц.стран. Транзисторы и диоды в основном несоветского производства. Питание к каждой микросхеме подводится с помощью шины, которая напаяна над платой и на которую запаиваются блокировочные конденсаторы. Это стандартная практика в платах от ЭВМ и устройств Единой Серии (ЕС). По размерам эта плата является стандартной для машин ЕС и соответственно может быть вставлена в любое другое устройство, так как имеет ту же конструкцию разъема.
В первой колонке указан универсальный номер ТЭЗа, который должен сходится по документации (который нет). Во второй - расположение этого ТЭЗа в 1 ревизии, а в третьей - расположение этого ТЭЗа во второй ревизии. По клику по номеру расположения можно получить фото платы в конкретной ревизии.
| № ТЭЗ | Ревизия №1 | Ревизия №2 | Назначение ТЭЗа |
| 0005 | 39 | 34 | Управление клавиатурой 1 |

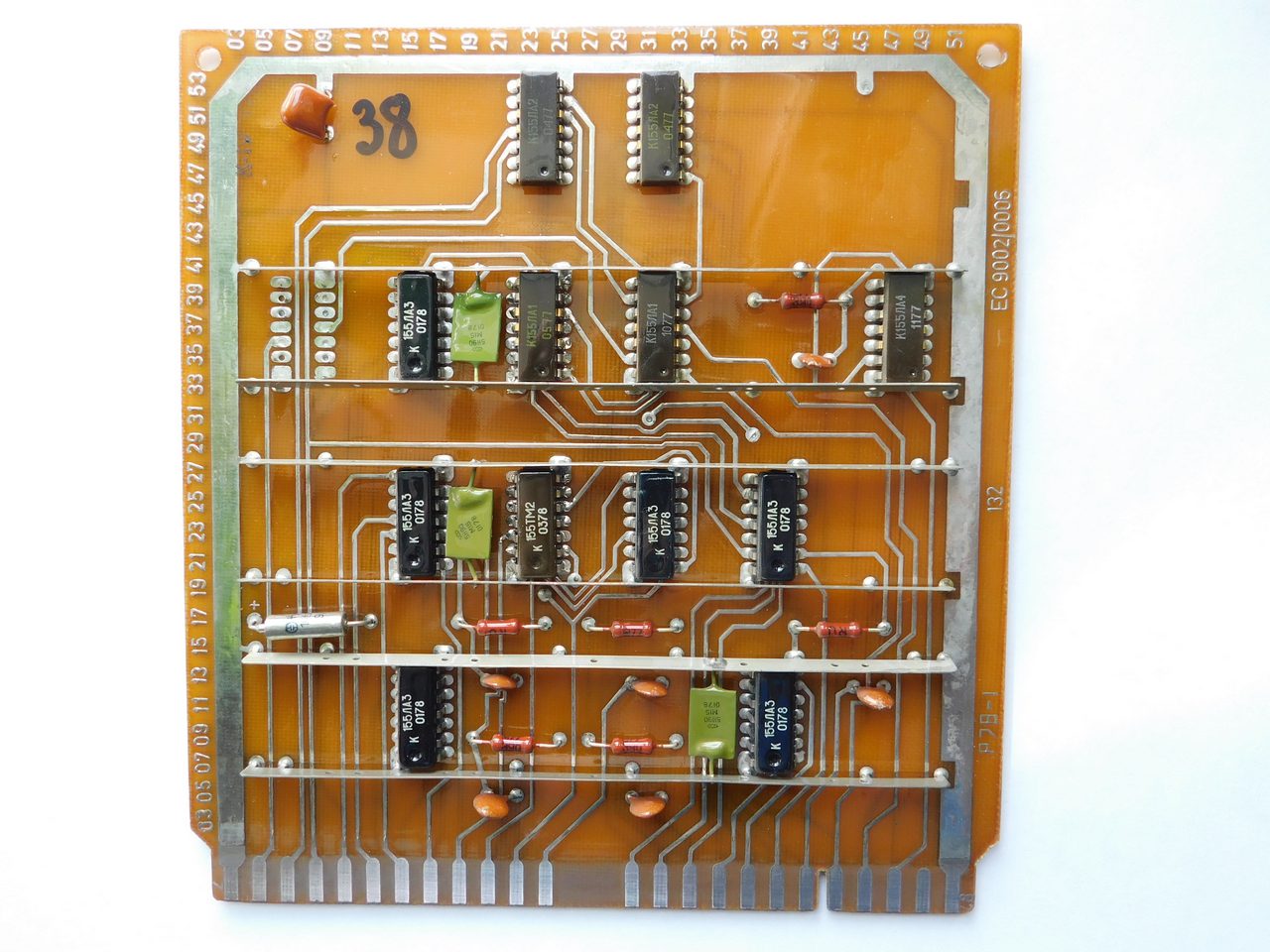

| 0006 | 38 | Управление клавиатурой 2 | |

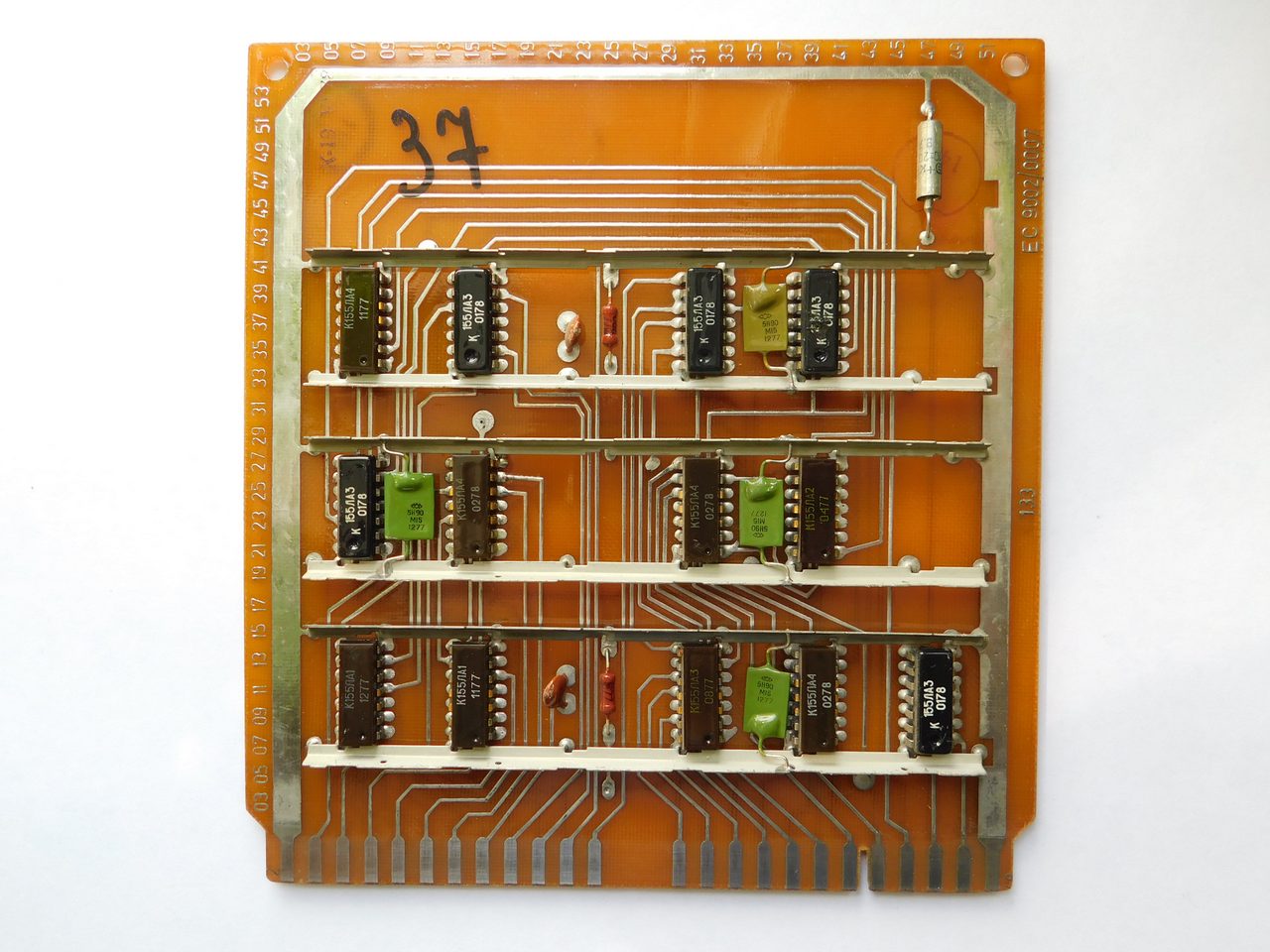

| 0007 | 37 | Управление клавиатурой 3 | |

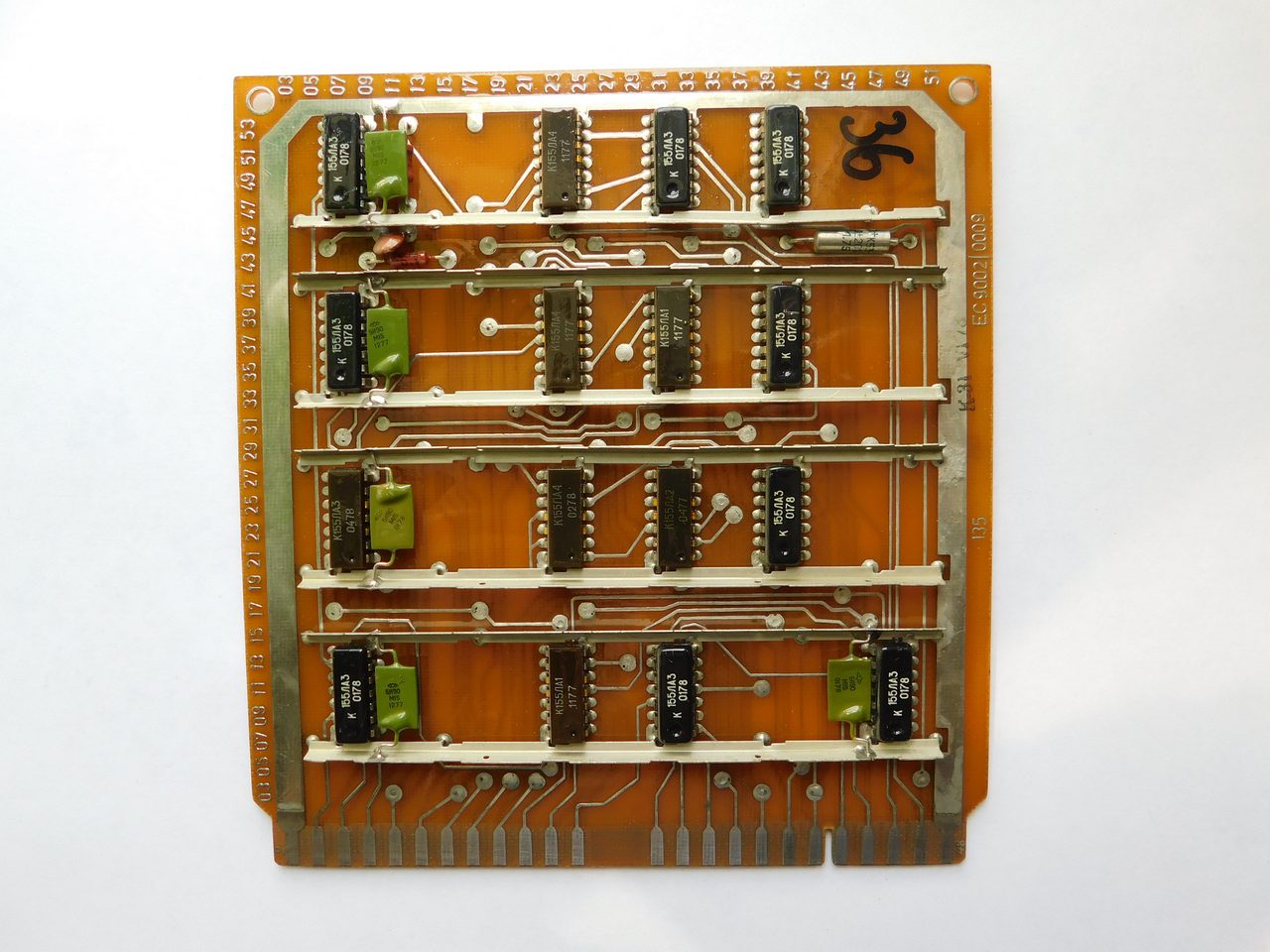

| 0009 | 36 | Уравнение программой | |

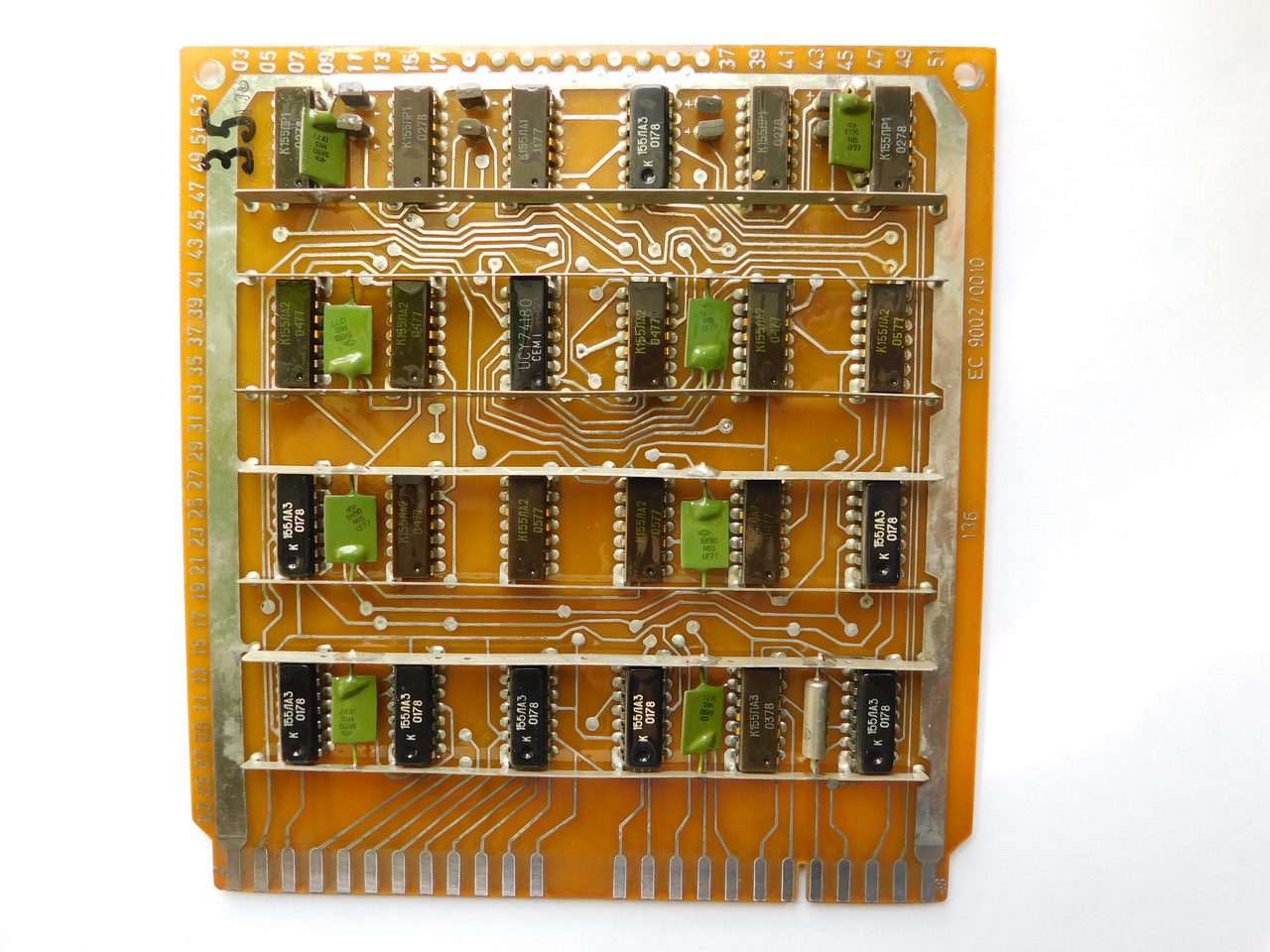

| 0010 | 35 | Регистр обмена | |

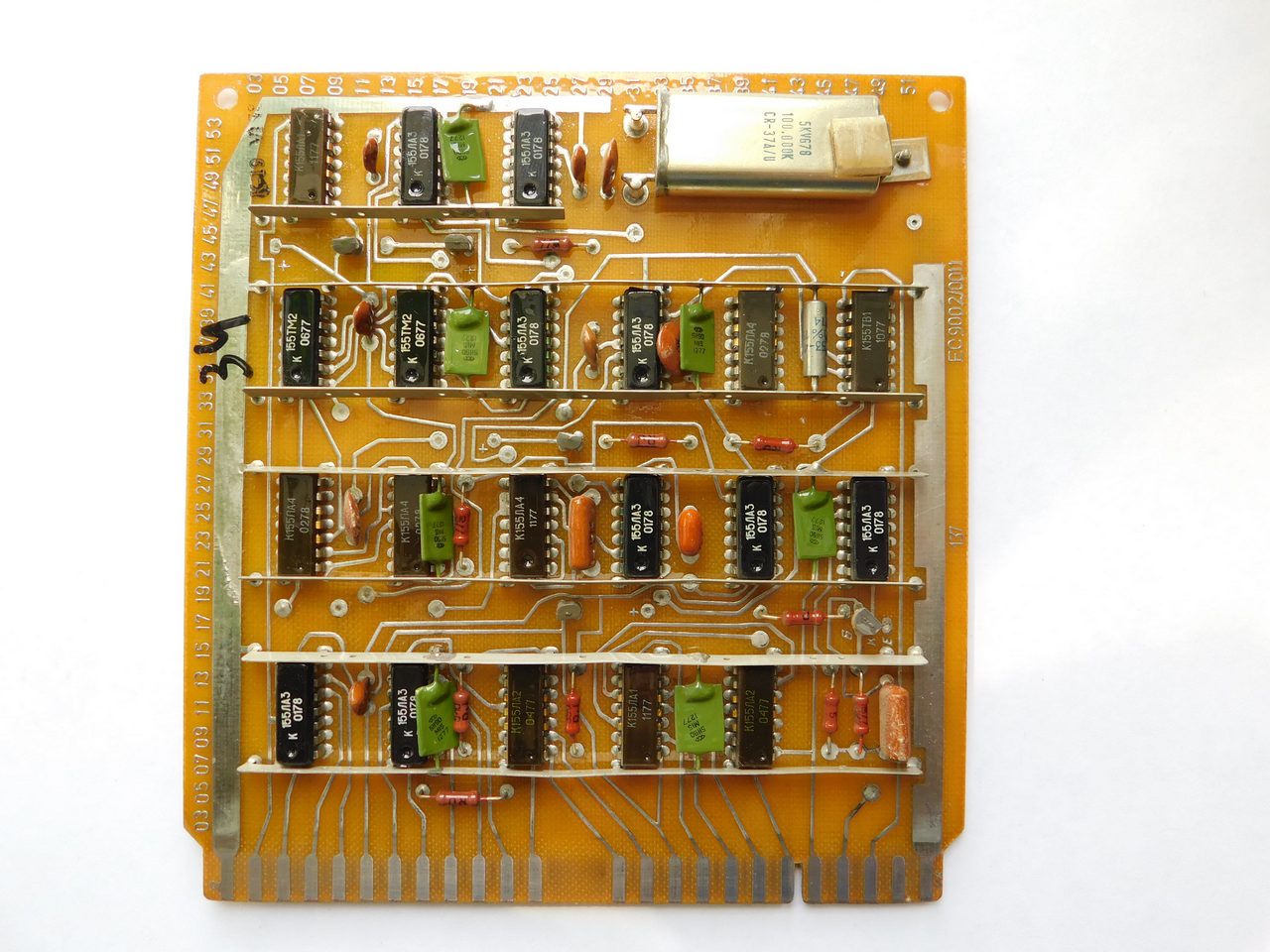

| 0011 | 34 | Генератор тактовых импульсов | |

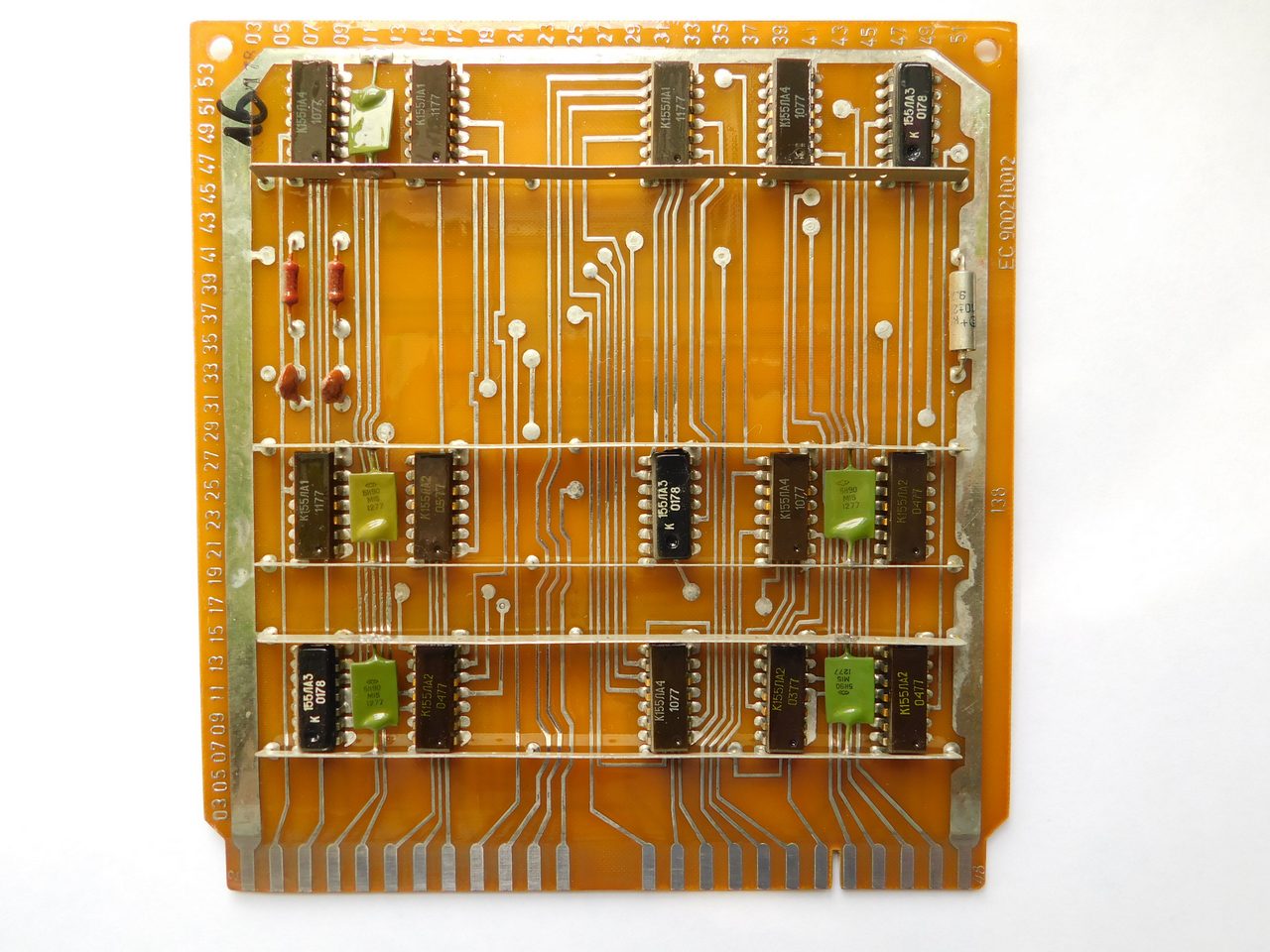

| 0012 | 16 | Автоматические функции | |

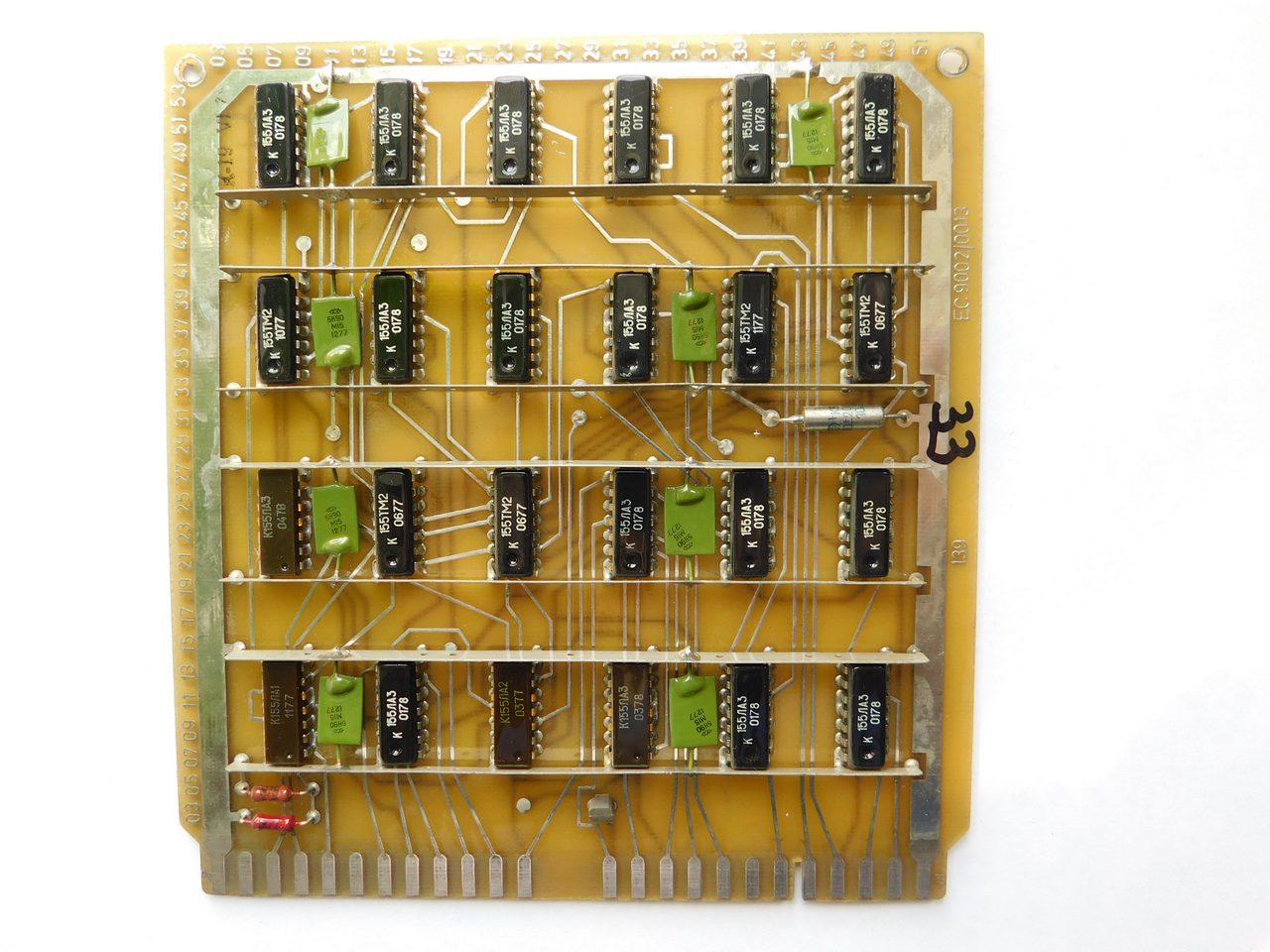

| 0013 | 33 | Циклический регистр | |

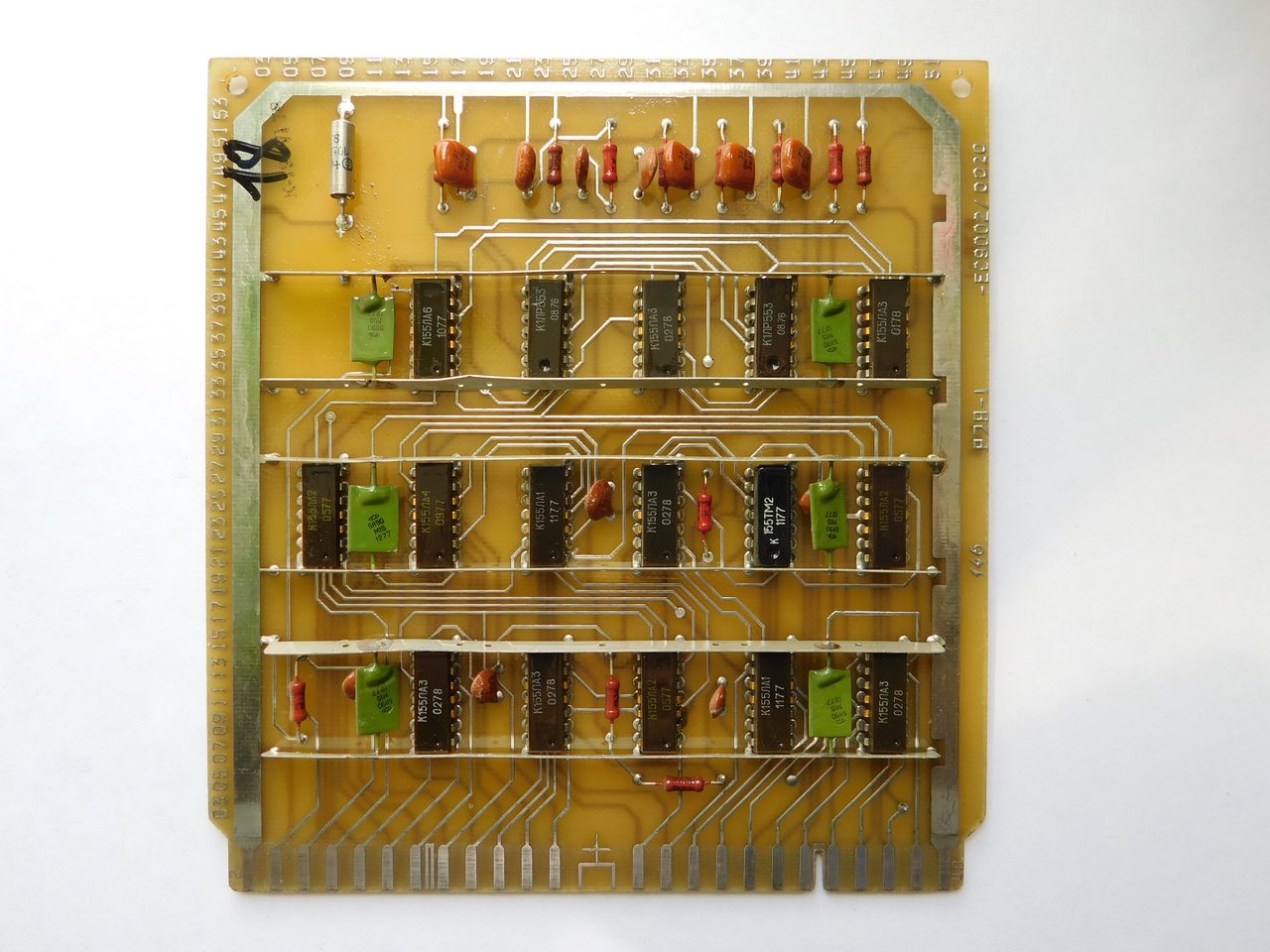

| 0020 | 18 | Управление движением ленты 1 | |

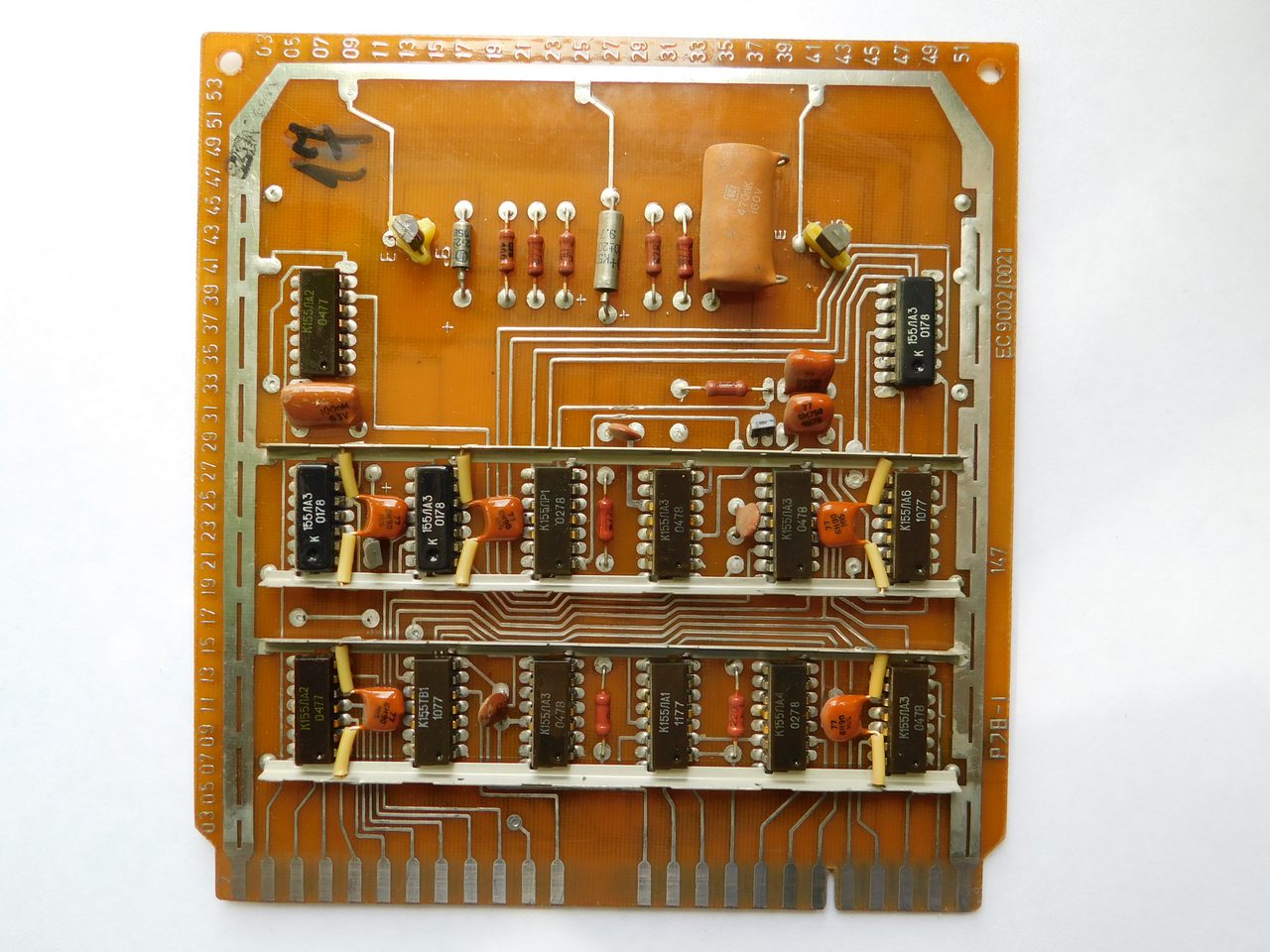

| 0021 | 17 | Управление движением ленты 2 | |
| 0022 | Управление движением ленты 3 | ||

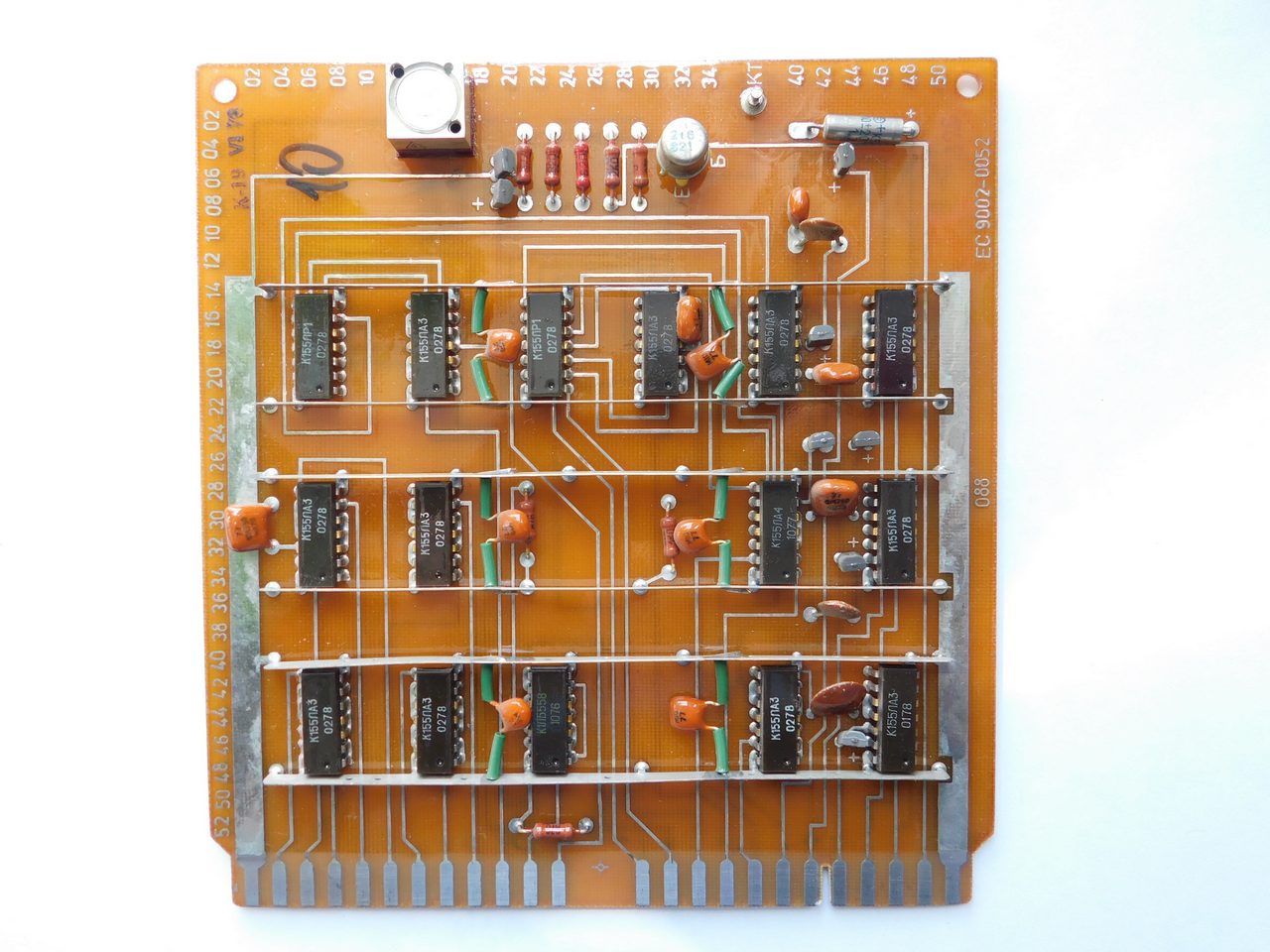

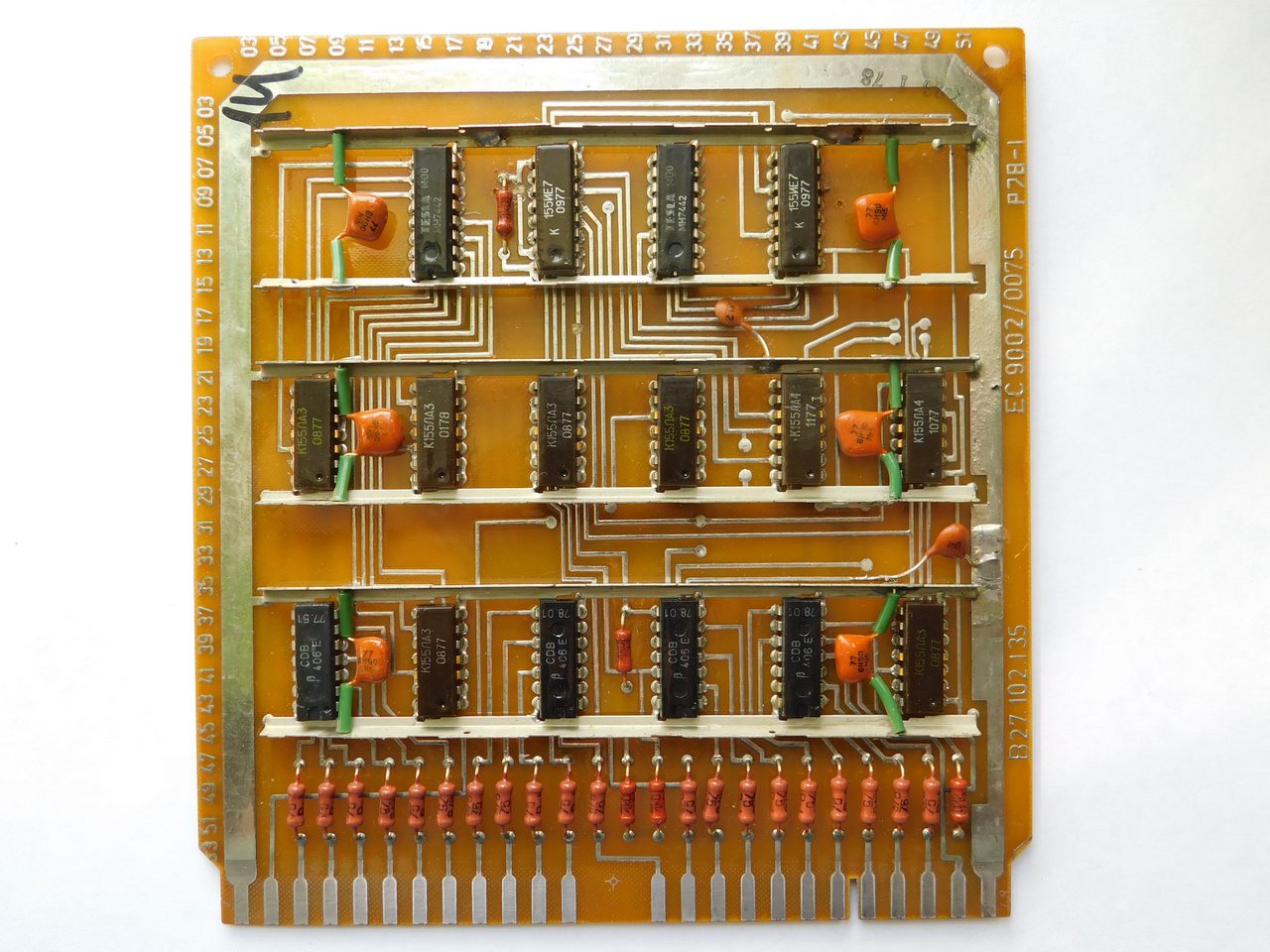

| 0052 | 10 | Управление памятью | |
| 0053 | 19 | Управление воспроизведением | |
| 0054(0067, 0070) | Шифратор | ||
| 0063(0066, 0069) | Кнопки | ||
| 0059(0071) | Индикация | ||
| 0057 | ТЭЗ управляющий | ||
| 0058 | ТЭЗ стабилизаторы | ||
| 0059 | ТЭЗ выпрямительный | ||
| 0060 | Усилитель запись воспроизведение (9 шт) | ||
| 0064 | Приёмник - передатчик | ||
| 0065 | Управление передачей | ||
| 0075 | 14 | Счетчик адресов | |

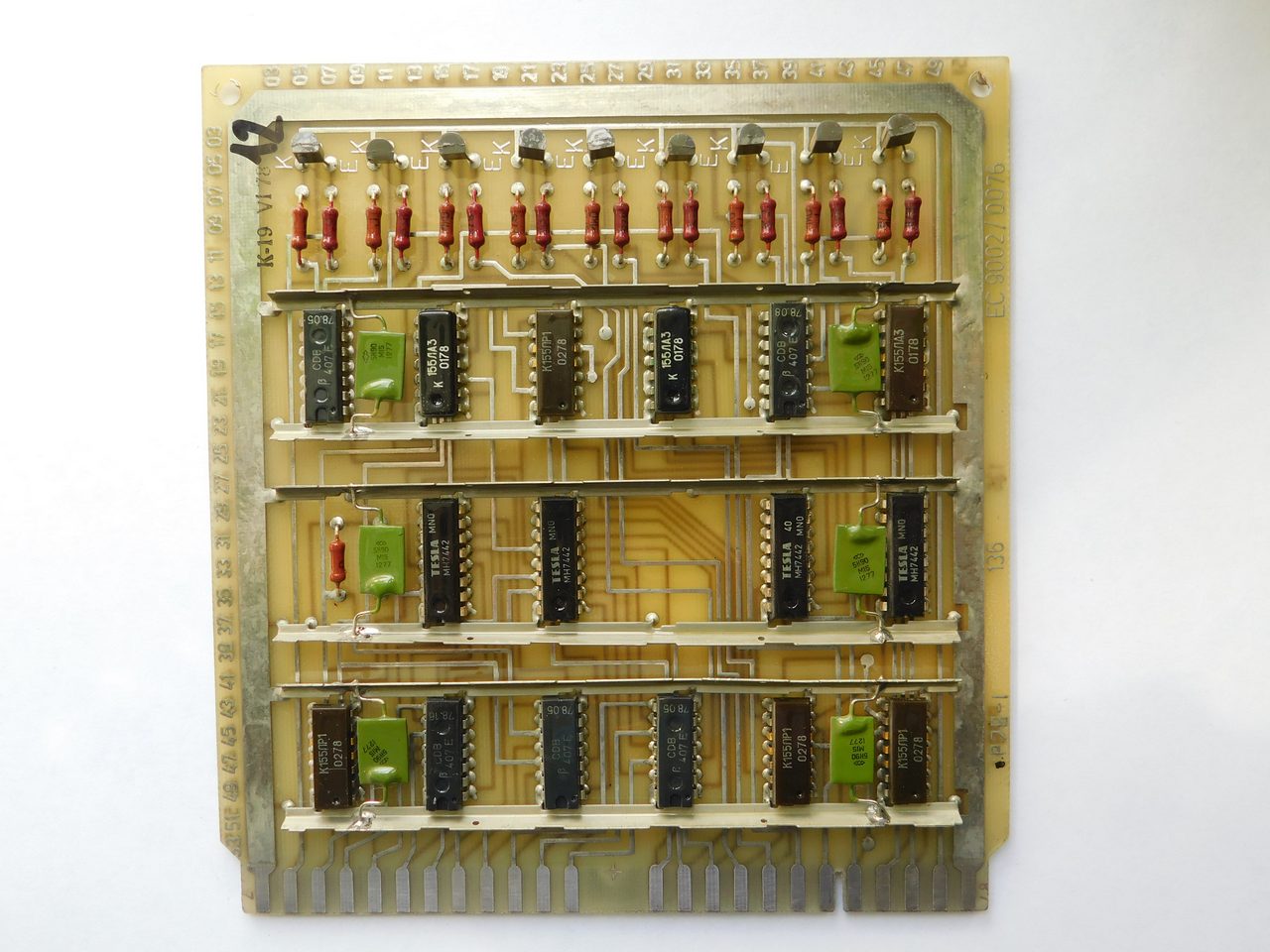

| 0076 | 12 | Дешифратор данных | |

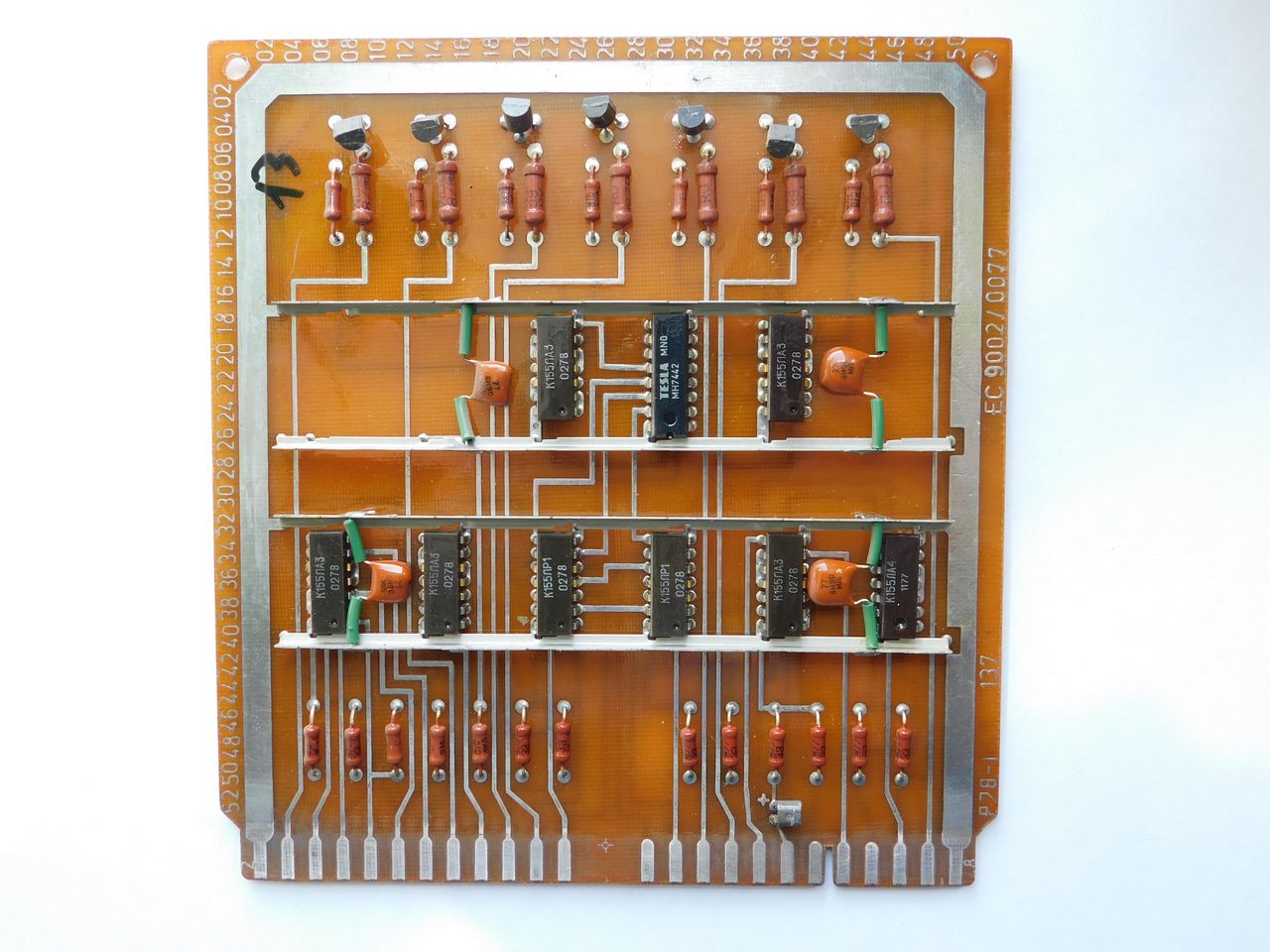

| 0077 | 13 | Дешифратор программы | |

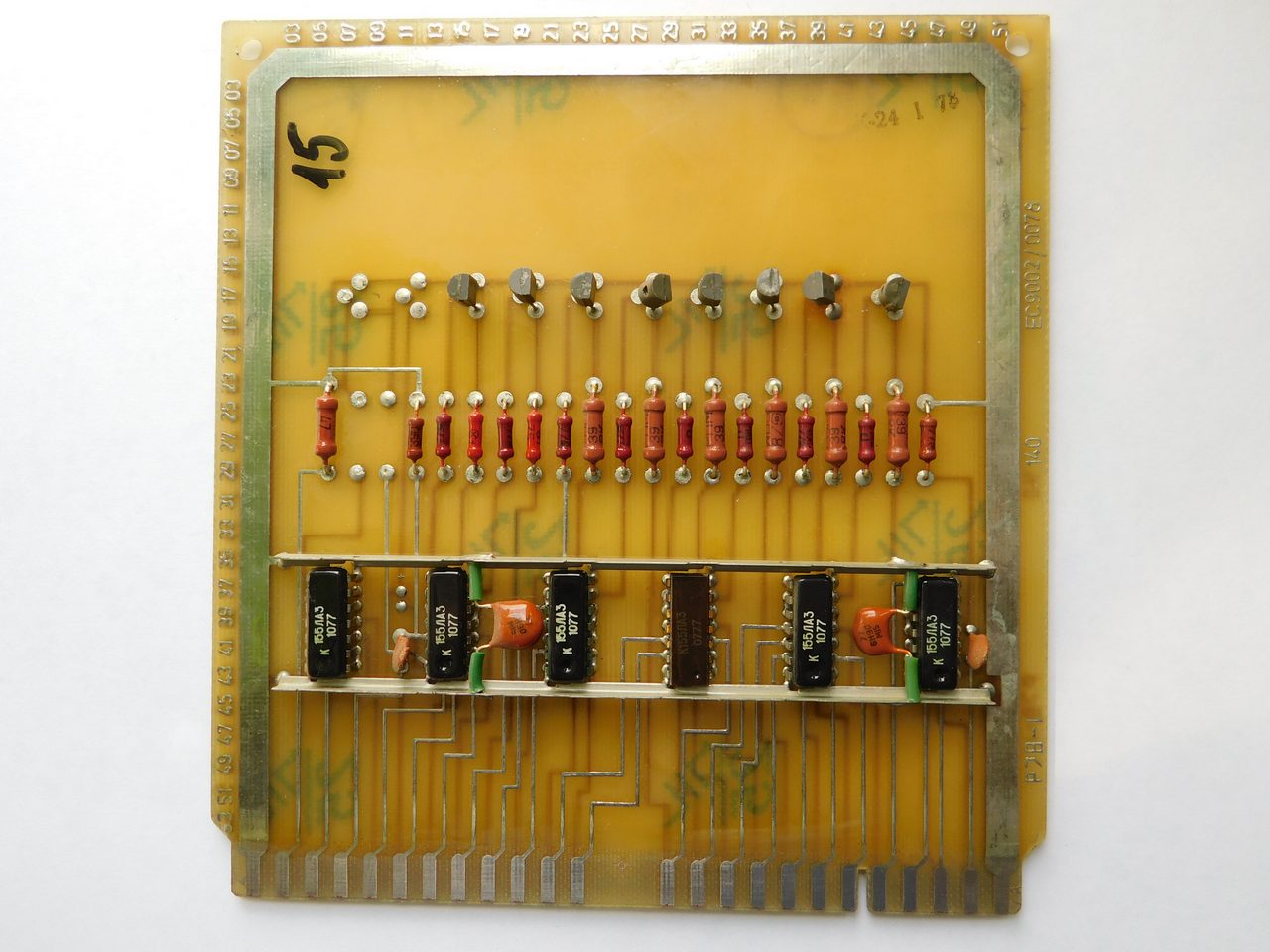

| 0078 | 15 | Инверторы | |

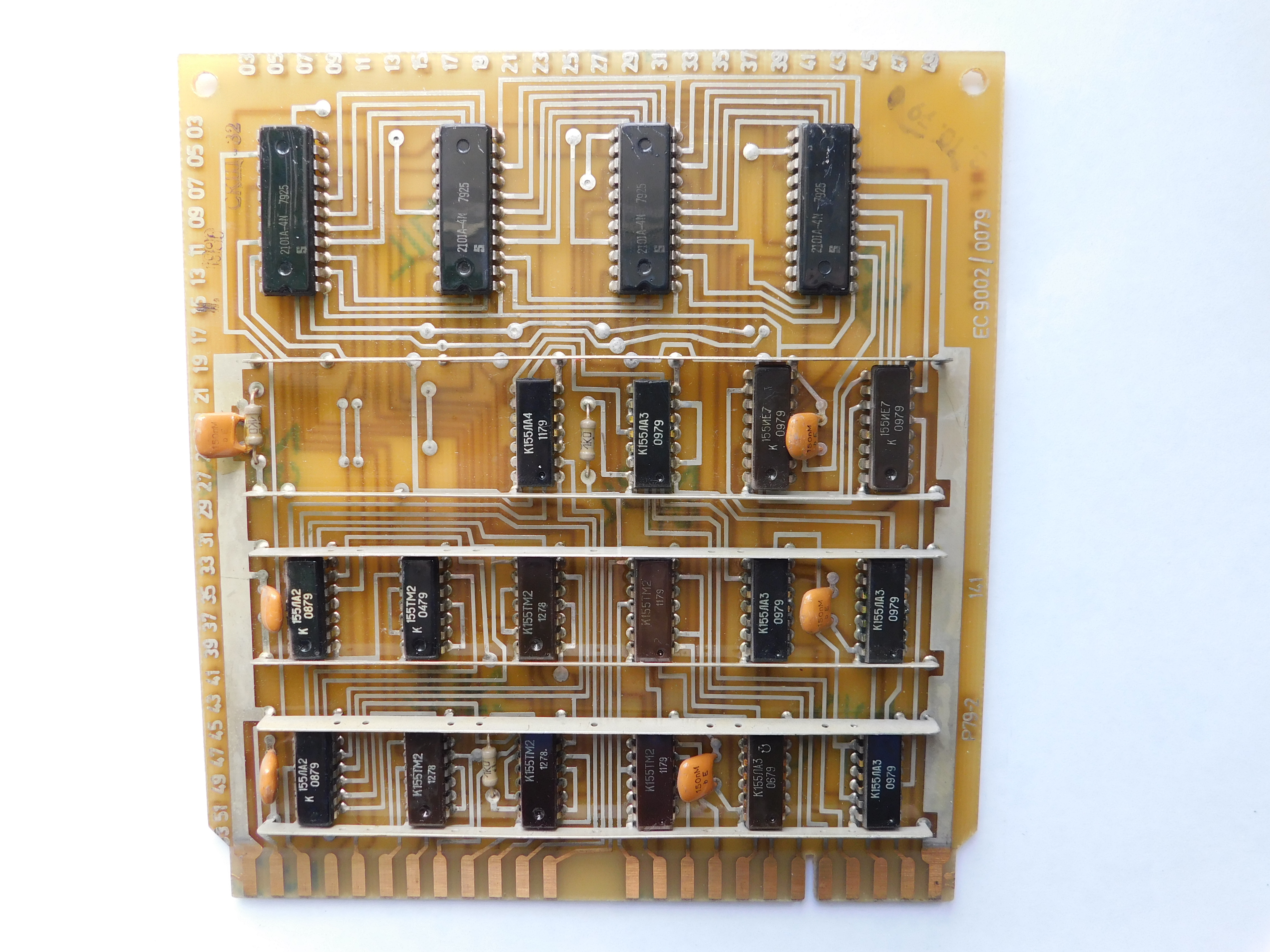

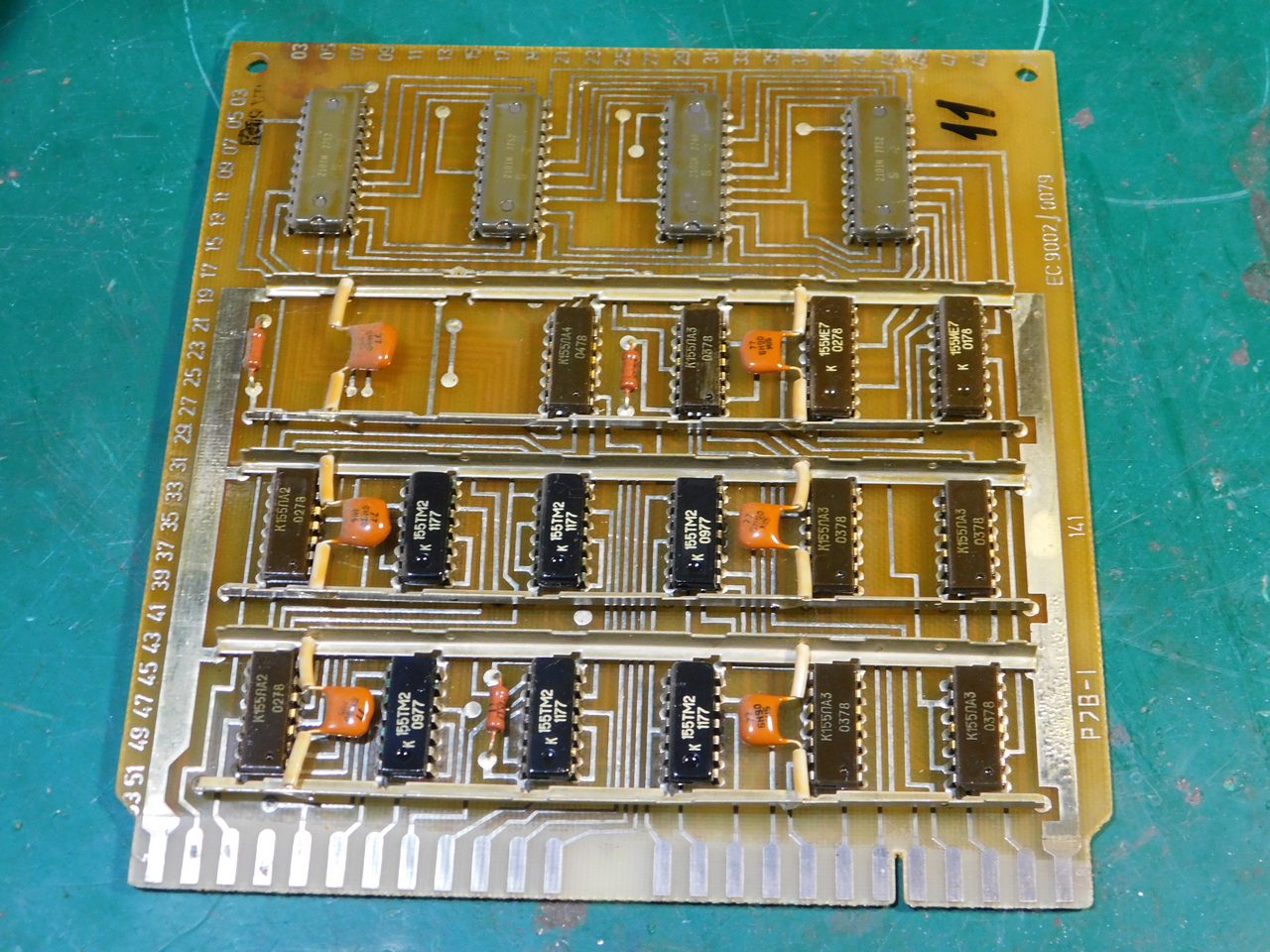

| 0079 | 11 | - | Память |
| 0082 | Контроллер | ||
| 0083 | Передатчик | ||
| 0084 | Управление электродвигателями 1 | ||
| 0085 | Управление электродвигателями 2 |
В таблице даны только фото с лицевых сторон плат. Можно скачать все фото архивом, где платы предоставлены в большем разрешении и с двух сторон.
Фото плат корзины первой ревизии: архив | Вес: 146 МБ
Фото плат корзины второй ревизии: архив | Вес: Х МБ
Электроника клавиатуры ЕС 9002

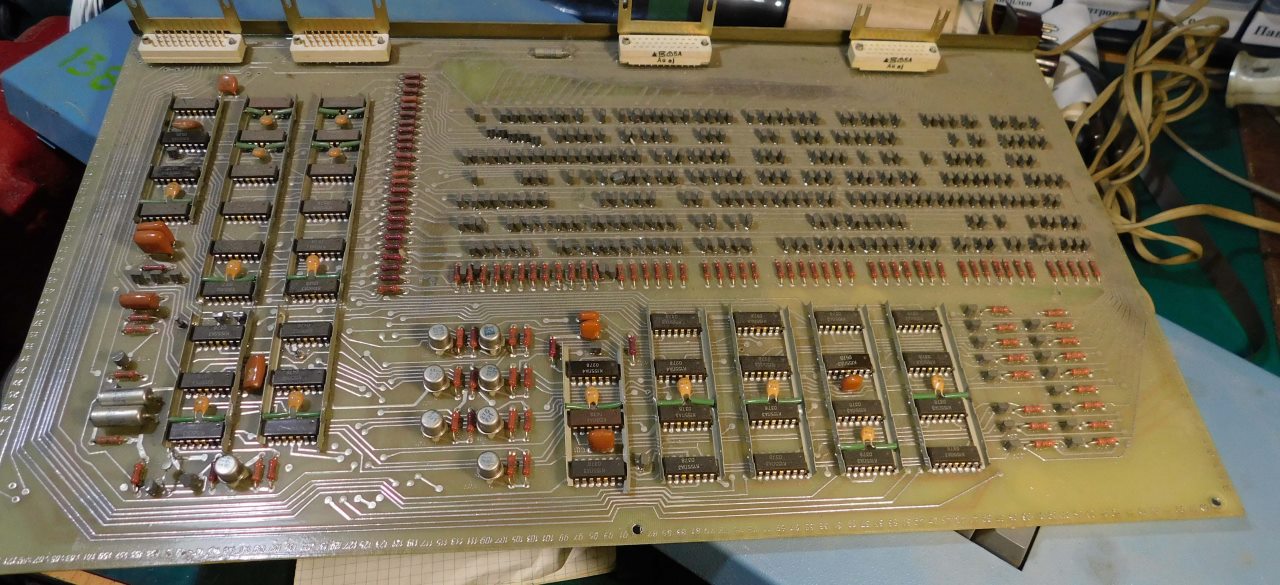

Плата клавиатуры в ЕС 9002
В разных ревизиях применялась разная электроника, обрабатывающая нажатия клавиш. В первой ревизии (мой экземпляр) применялась печатная плата размером во всю клавиатуру, эта плата имела на себе диодный дешифратор и электронику на микросхема К155ЛА3 и ЛА4. Во второй ревизии полностью избавились от этой платы. Вместо нее функции клавиатуры выделили обычному ТЭЗу, на котором стоят микросхемы более высокого уровня интеграции (счетчики и триггеры), из-за чего у разработчиков получилось избавиться от диодного дешифратора.
