Видеокамера Panasonic WV-3200E

Оглавление:
Фото камеры

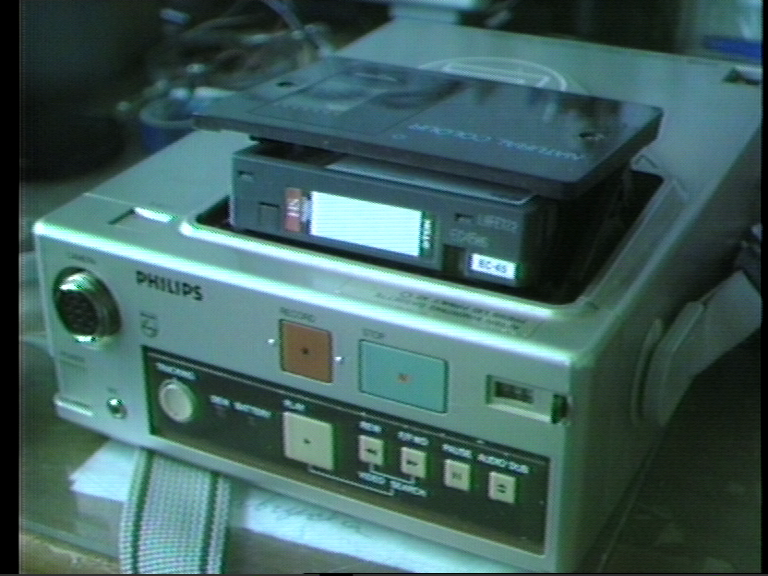

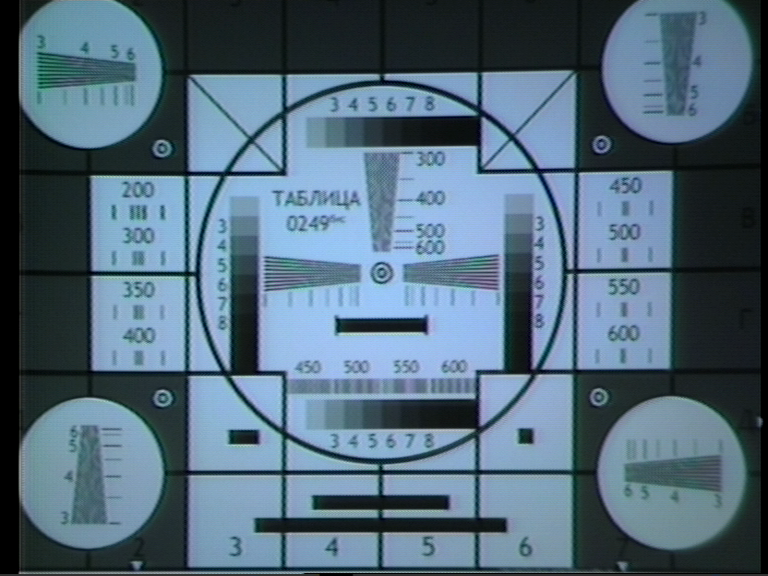

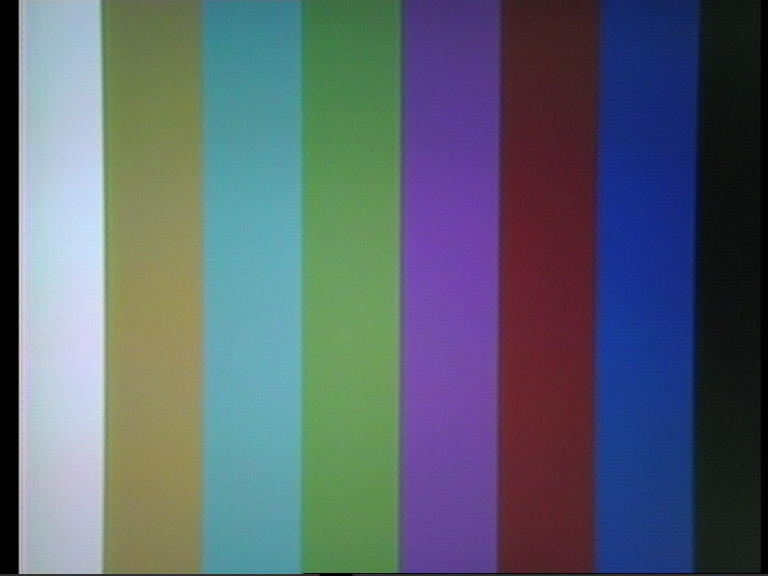

Съемки на Panasonic WV-3200
Документация

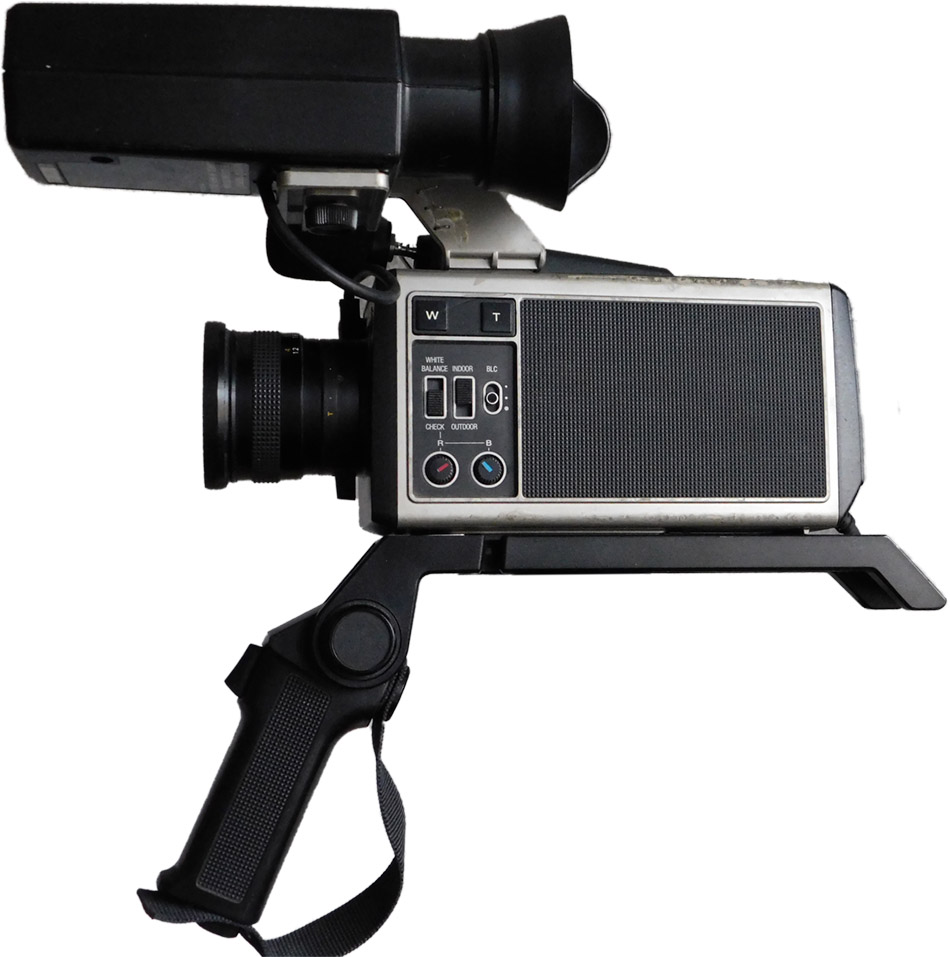

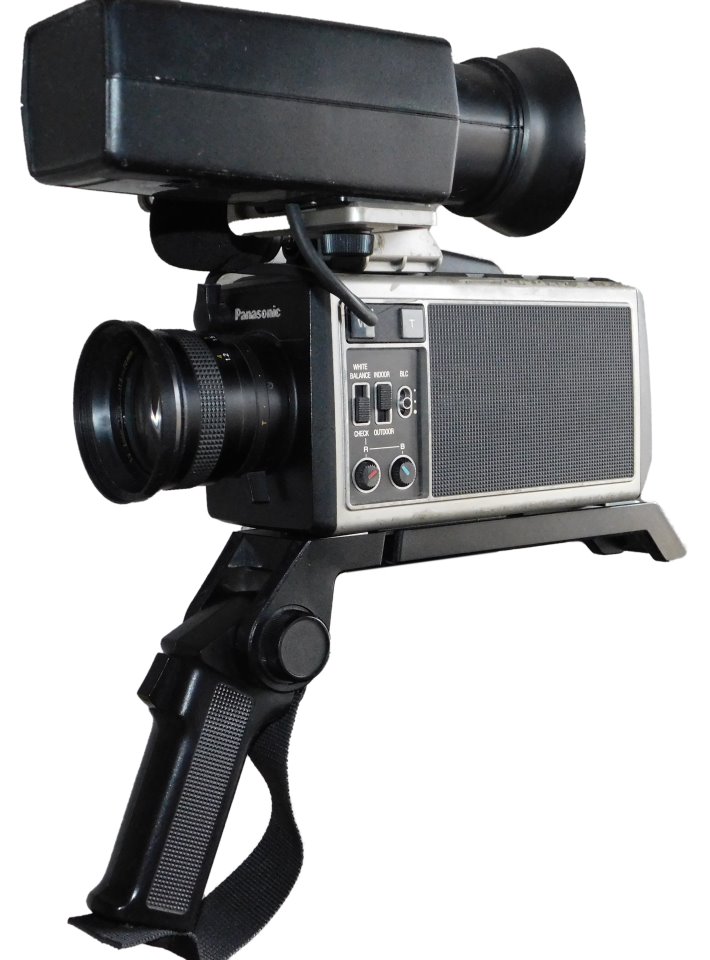

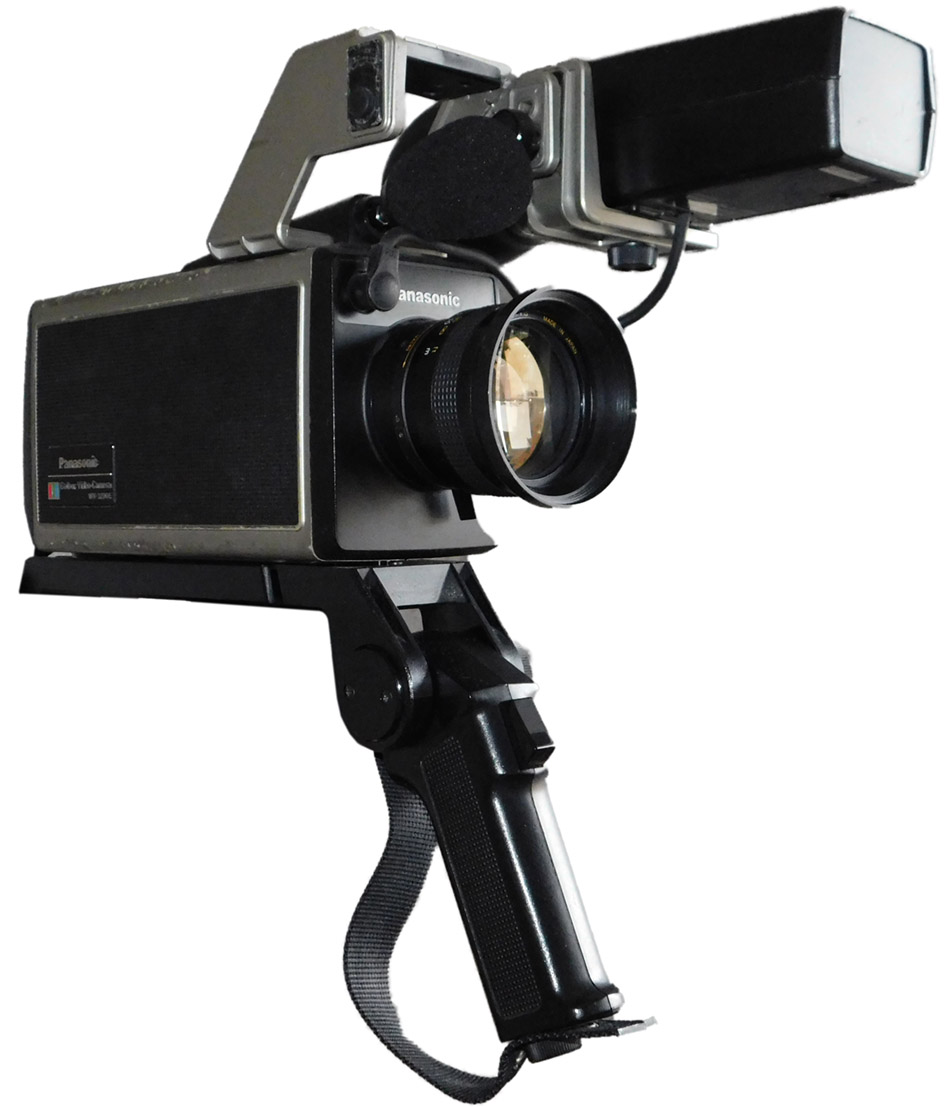

Panasonic WV-3200E - цветная однотрубочная телекамера. Выпускалась в 80-ых годах прошлого века, точный год выпуска неизвестен у конкретной модели.

Видеокамера в отличном состоянии, но по приезду не работала. Причиной неисправности был выключатель питания внутри камеры, который попросту развалился. Переборка выключателя устранила неисправность. После этого камера стала работать отлично. Из мелких неисправностей осталась сломанная кнопка запуска записи. Эта проблема легко устранима при наличии другой кнопки.

Как и Sharp XC-40, эта видеокамера построена на базе трубки Saticon. Эта технология позволяет получать цветное изображение с помощью одной трубки с хитрым светофильтром. Однако, расплатой за это является усложненная электроника камеры. Однотрубочные цветные видеокамеры намного сложнее технически, чем аналогичные видеокамеры, снимающие черно-белое изображение.

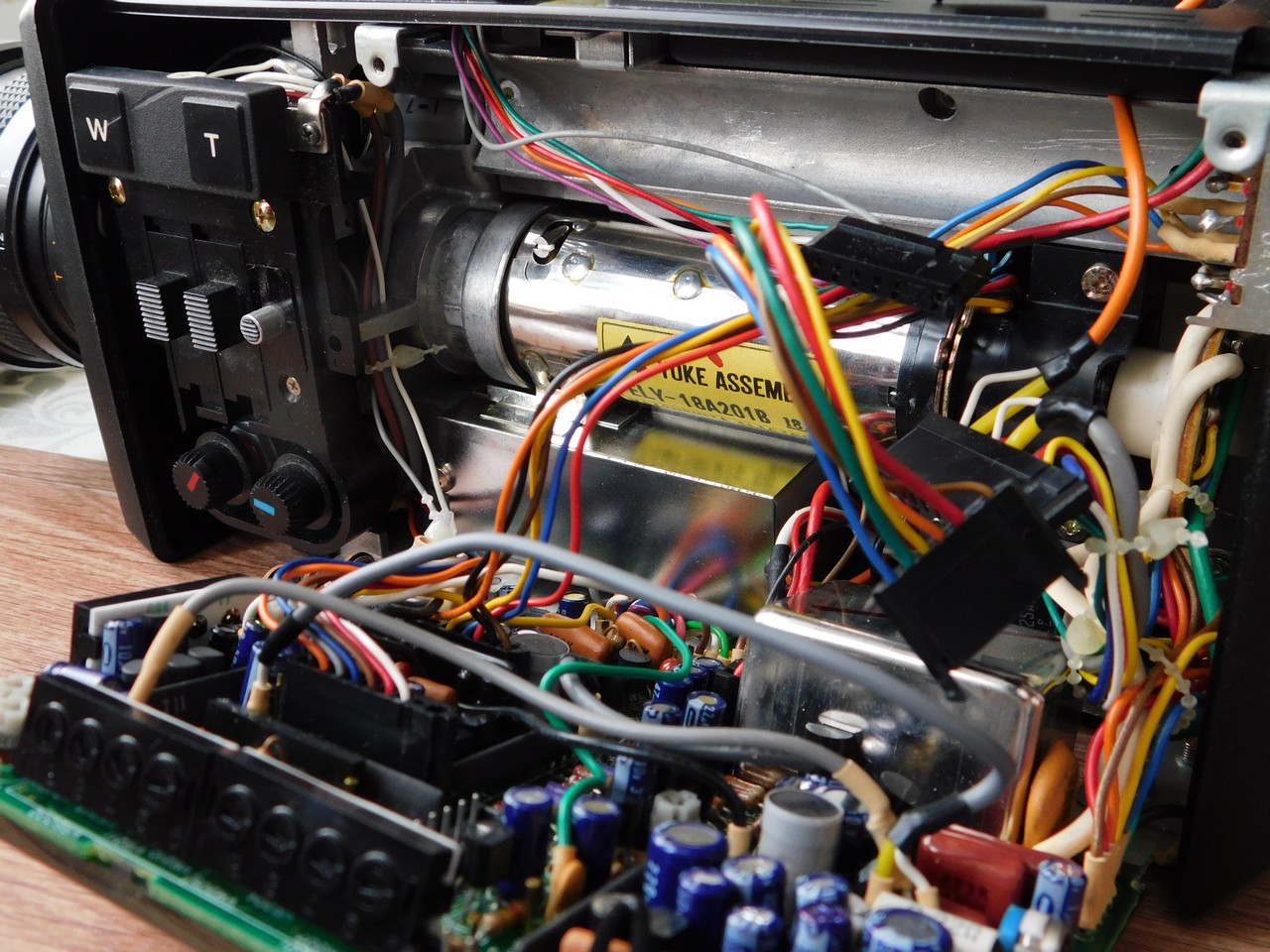

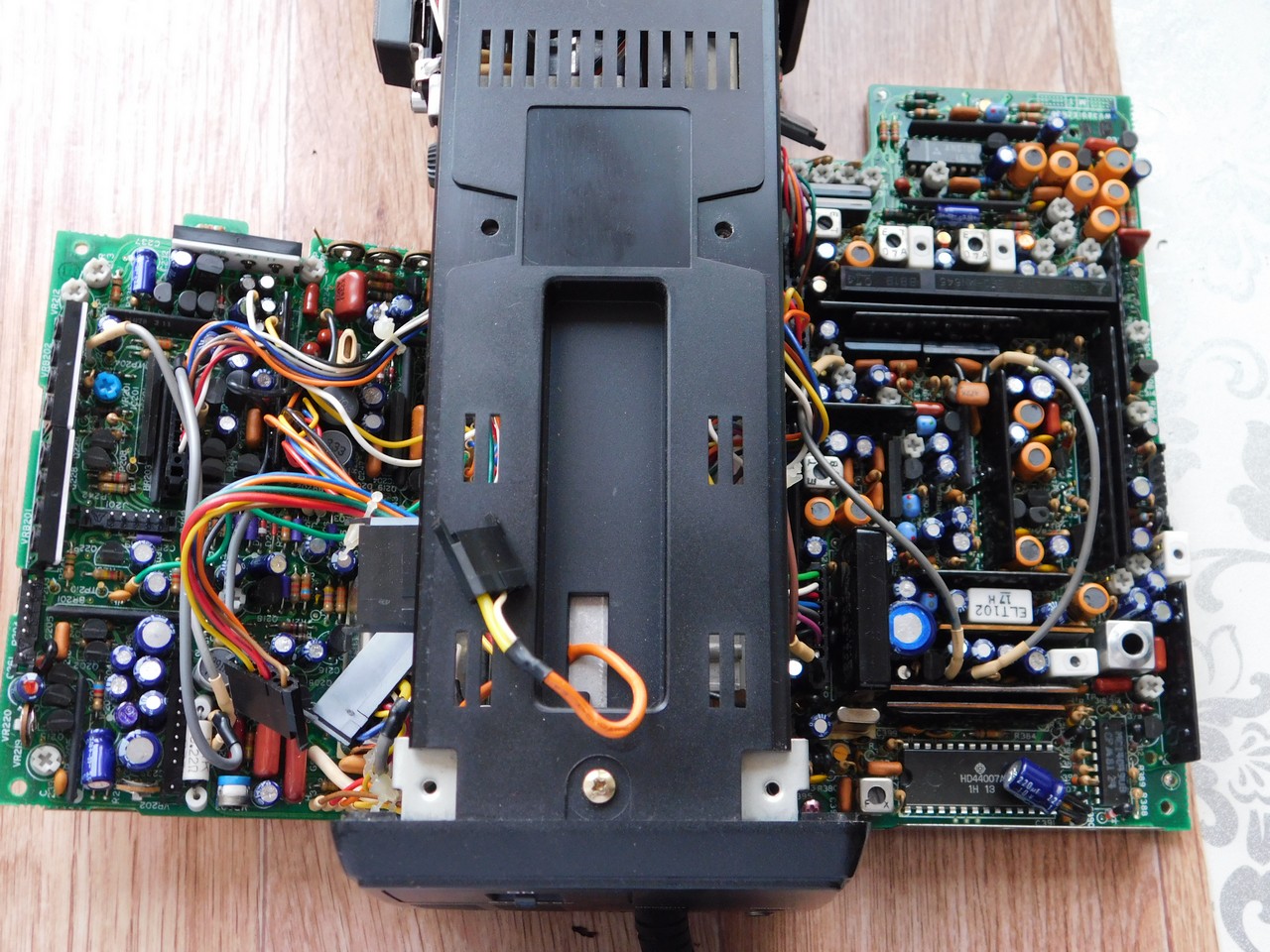

В обслуживании Panasonic WV-3200 удобна, разбирается легко. После снятия боковых крышек корпуса, печатные платы с электроникой можно откинуть в сторону, для упрощения ремонта. Хрупких шлейфов между платами не используется, везде применены стандартные разъемы, которые все промаркированы и уникальны.

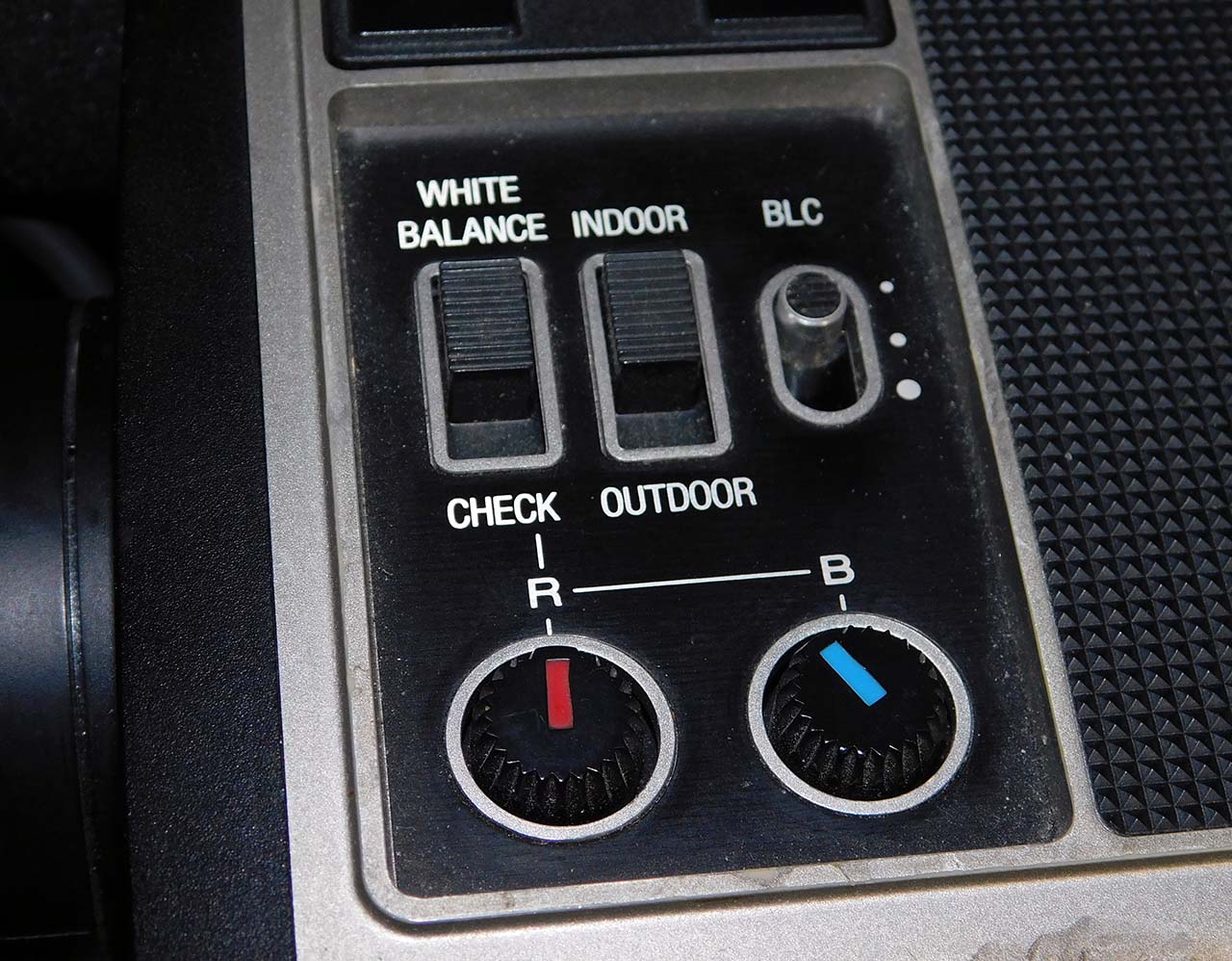

У видеокамеры есть режим ручной настройки баланса белого. Данный режим чрезвычайно необходим подобным камерам, ведь видоискатель у них черно-белый и не позволяет настраивать баланс белого. Режим включается отдельным переключателем, он закрывает трубку белой шторкой. При включении режима настройки ББ, на экране видоискателя отображается горизонтальная линия. С помощью двух регуляторов цветности "R" и "B" - "красный" и "синий" соответственно, необходимо "опустить" горизонтальную линию в видоискателе как можно ниже. Если линия не опускается ниже, значит баланс белого установлен корректно.

Кроме основных функций у видеокамеры имеется моторизированный трансфокатор (zoom), а также несколько фильтров. Фильтры — это прозрачные пластинки, которые механически выдвигаются между объективом и трубкой. С помощью фильтров можно менять цветовую температуру изображения и делать простейшие эффекты. Обычно используются для затемнения изображения при съемке на улице (indoor - outdoor).

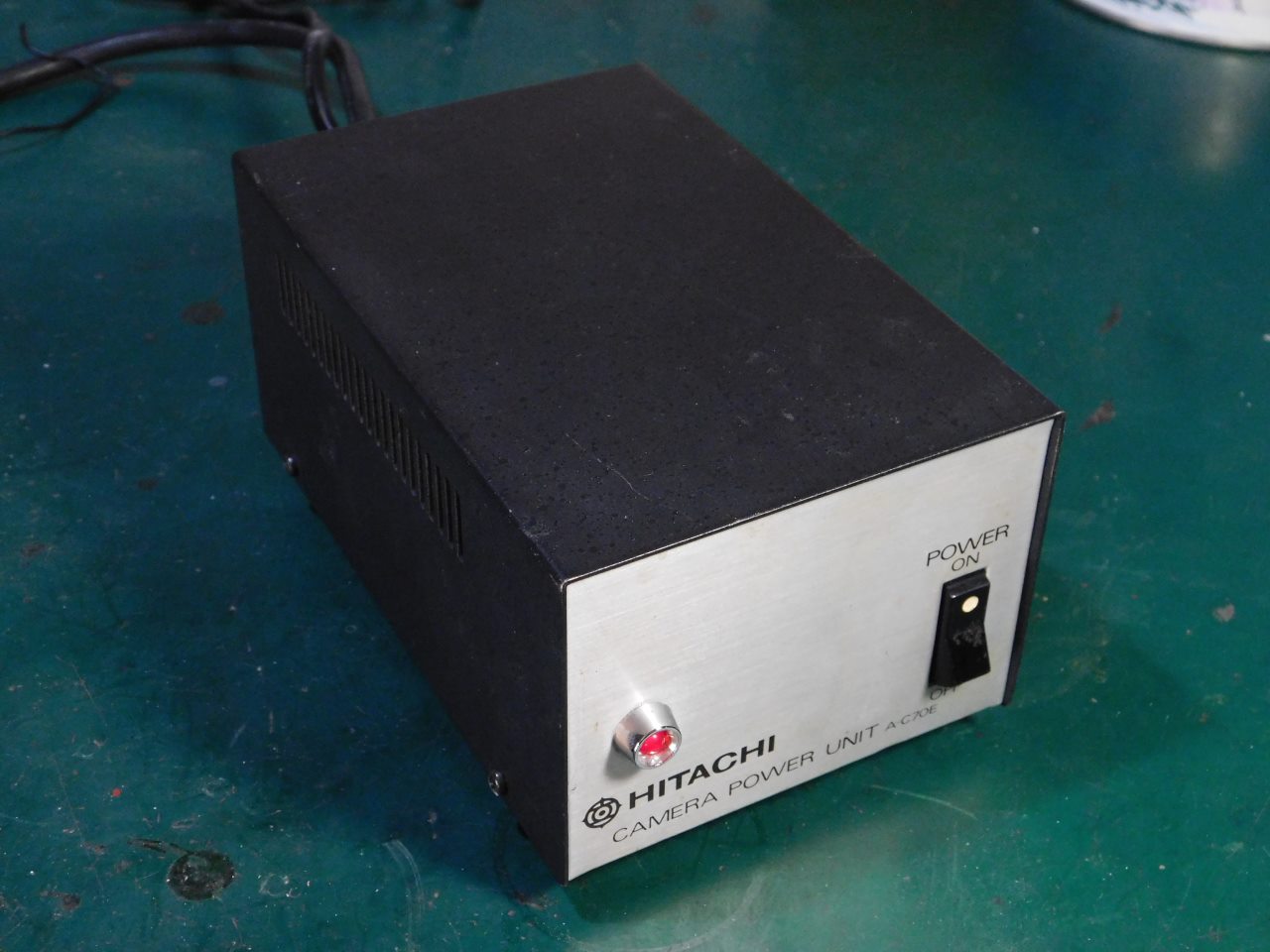

С видеокамерой в комплекте шел блок питания, с помощью которого её можно использовать без видеомагнитофона. Подключается в сеть 220 вольт. Неизвестно, от этой ли камеры БП или от аналогичной марки "Hitachi". Кроме блока питания прилагался кабель-удлинитель на 25 метров, чтобы снимать на расстоянии от БП или видеомагнитофона.

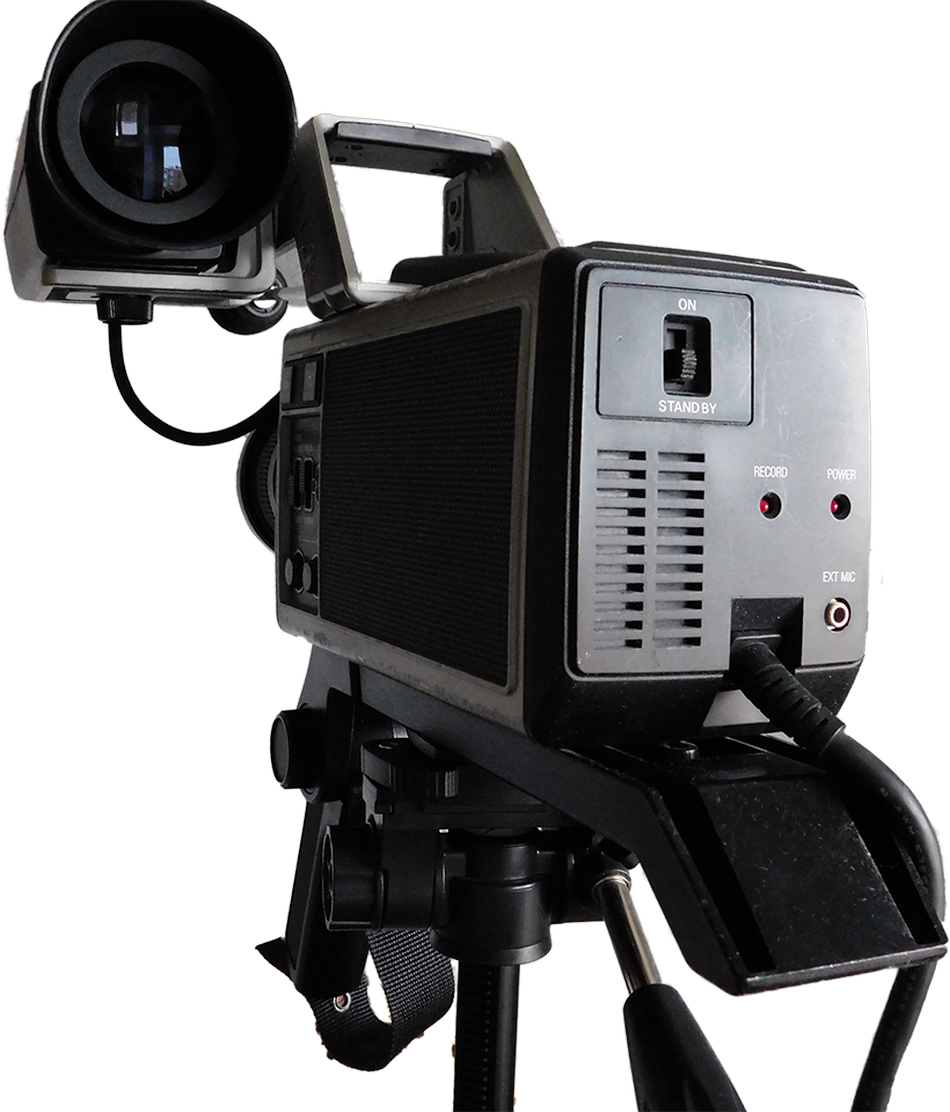

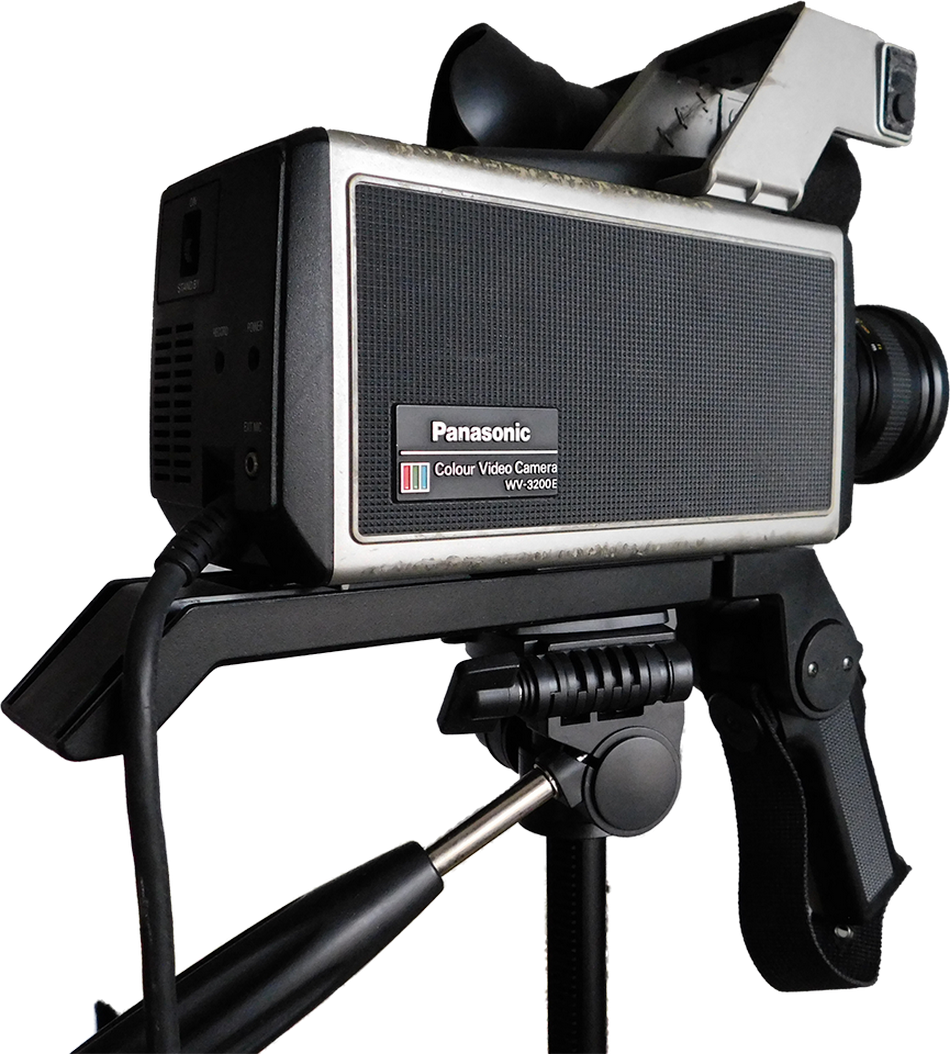

Фото камеры

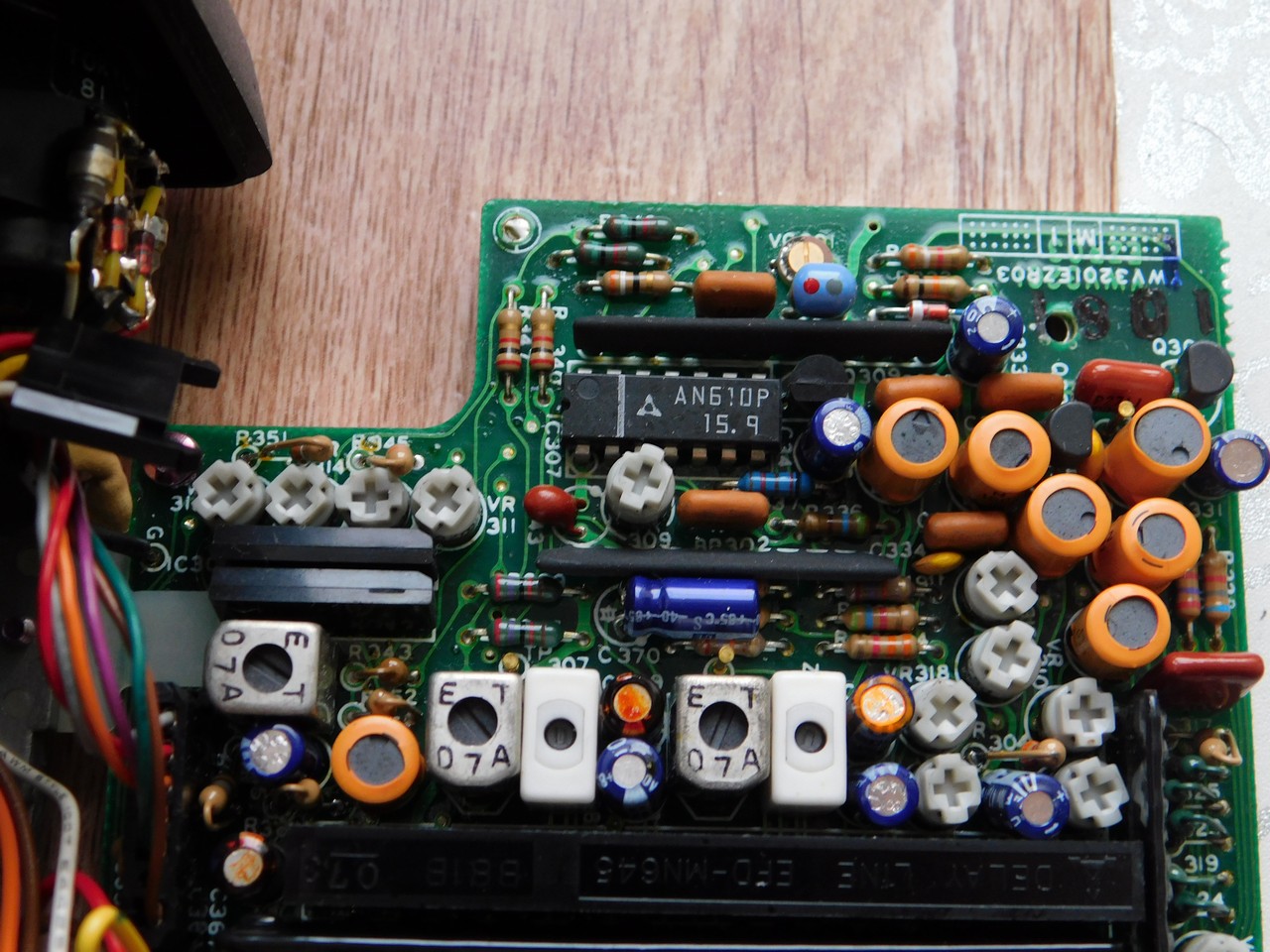

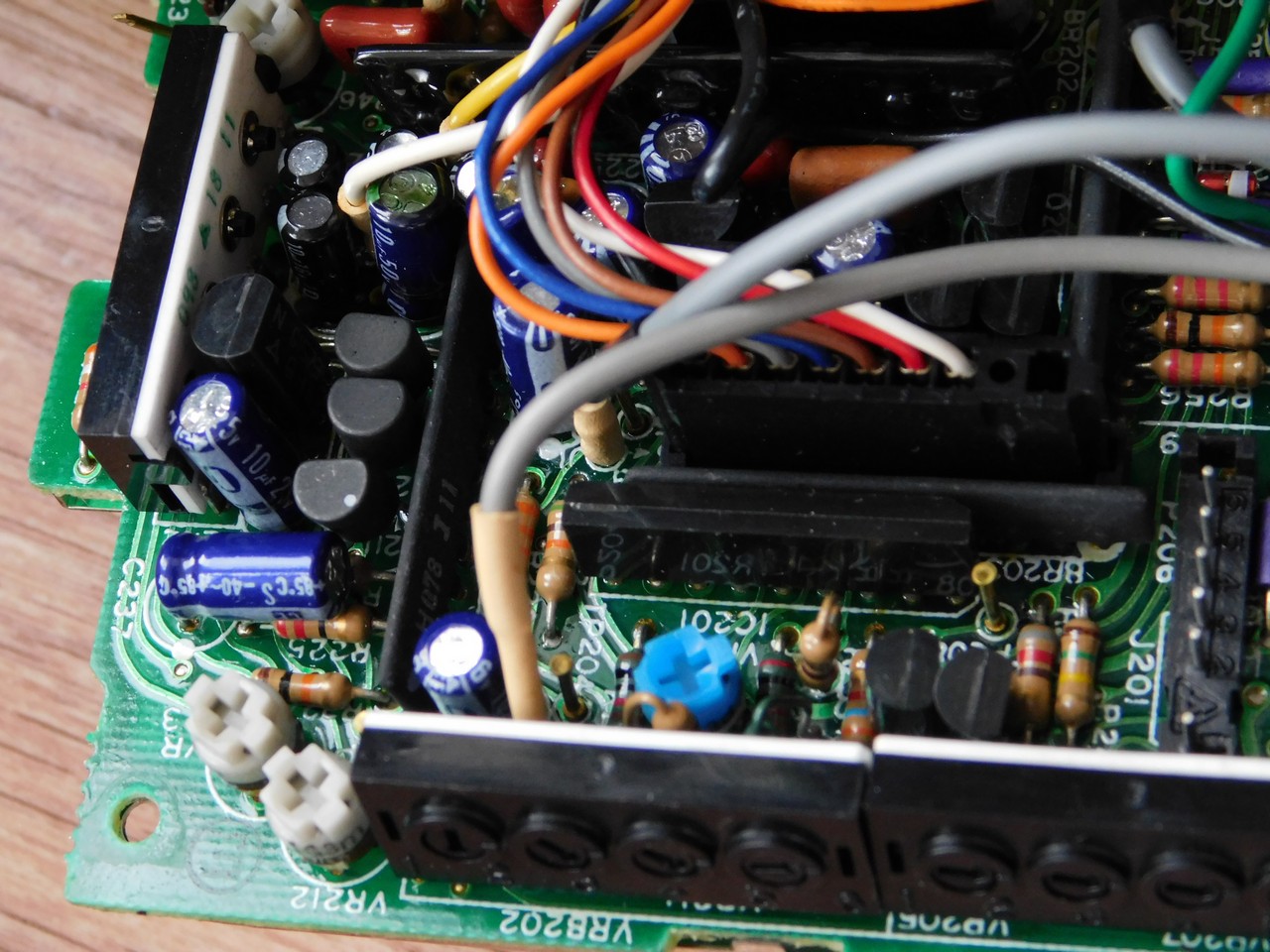

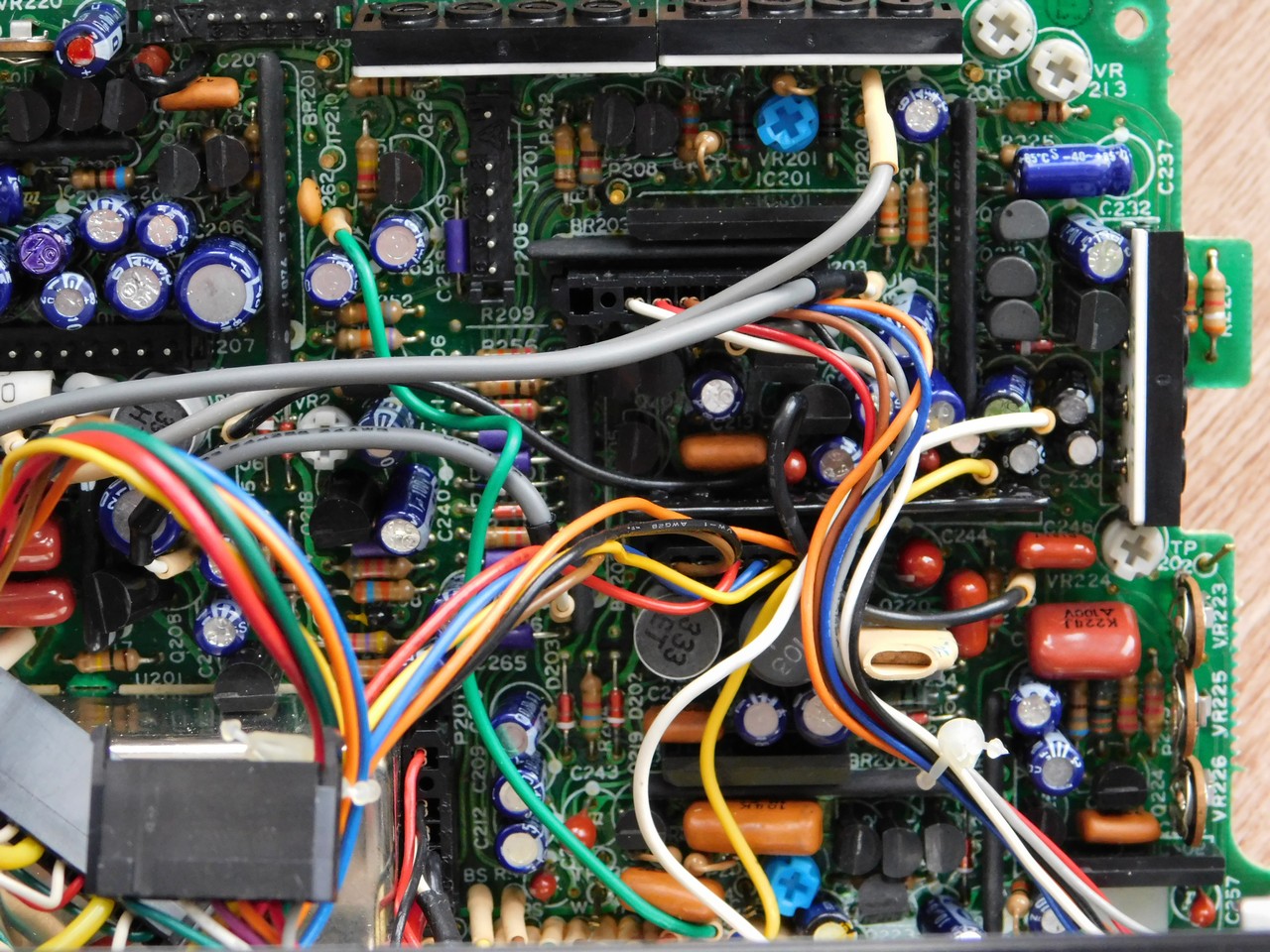

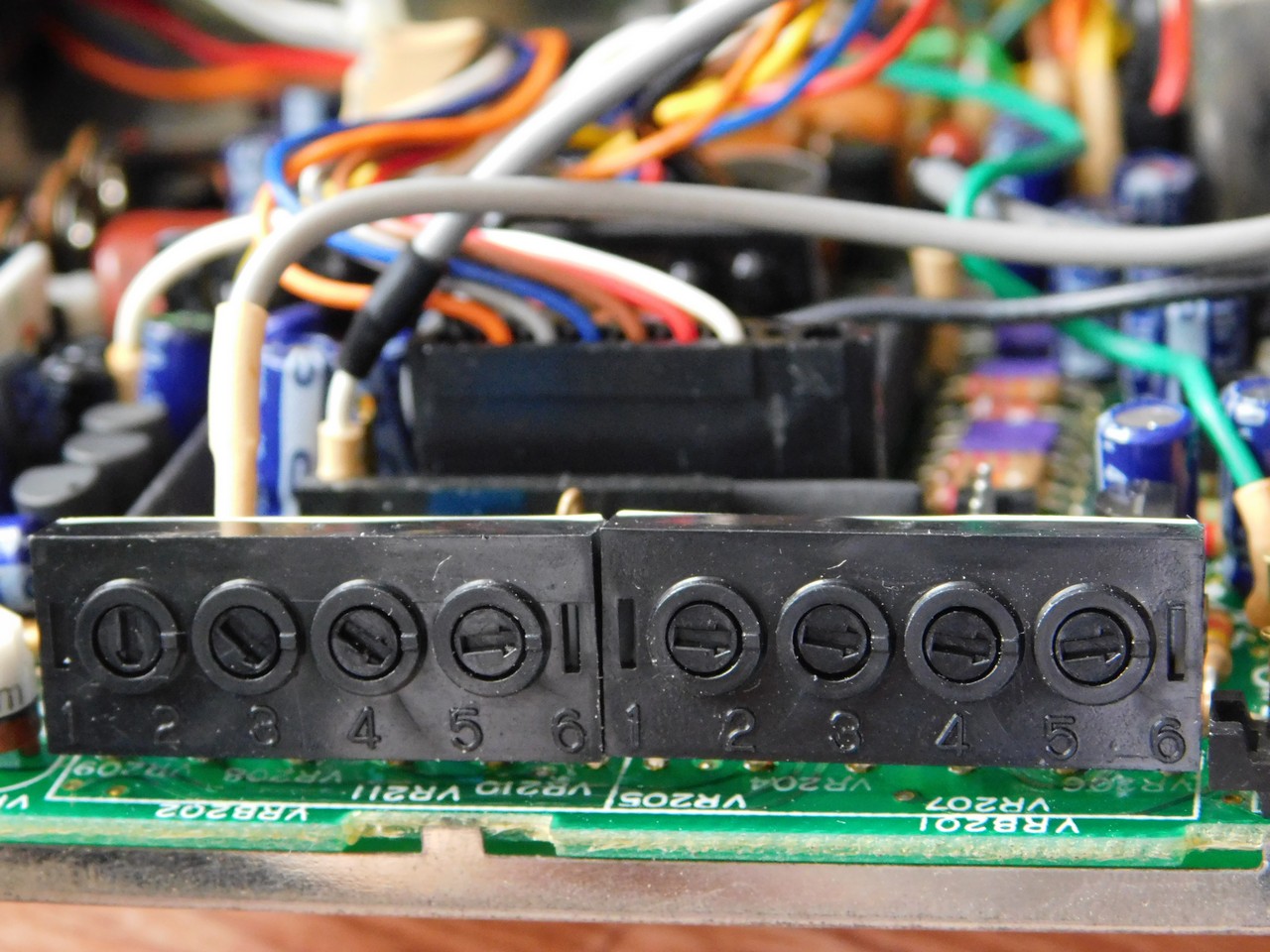

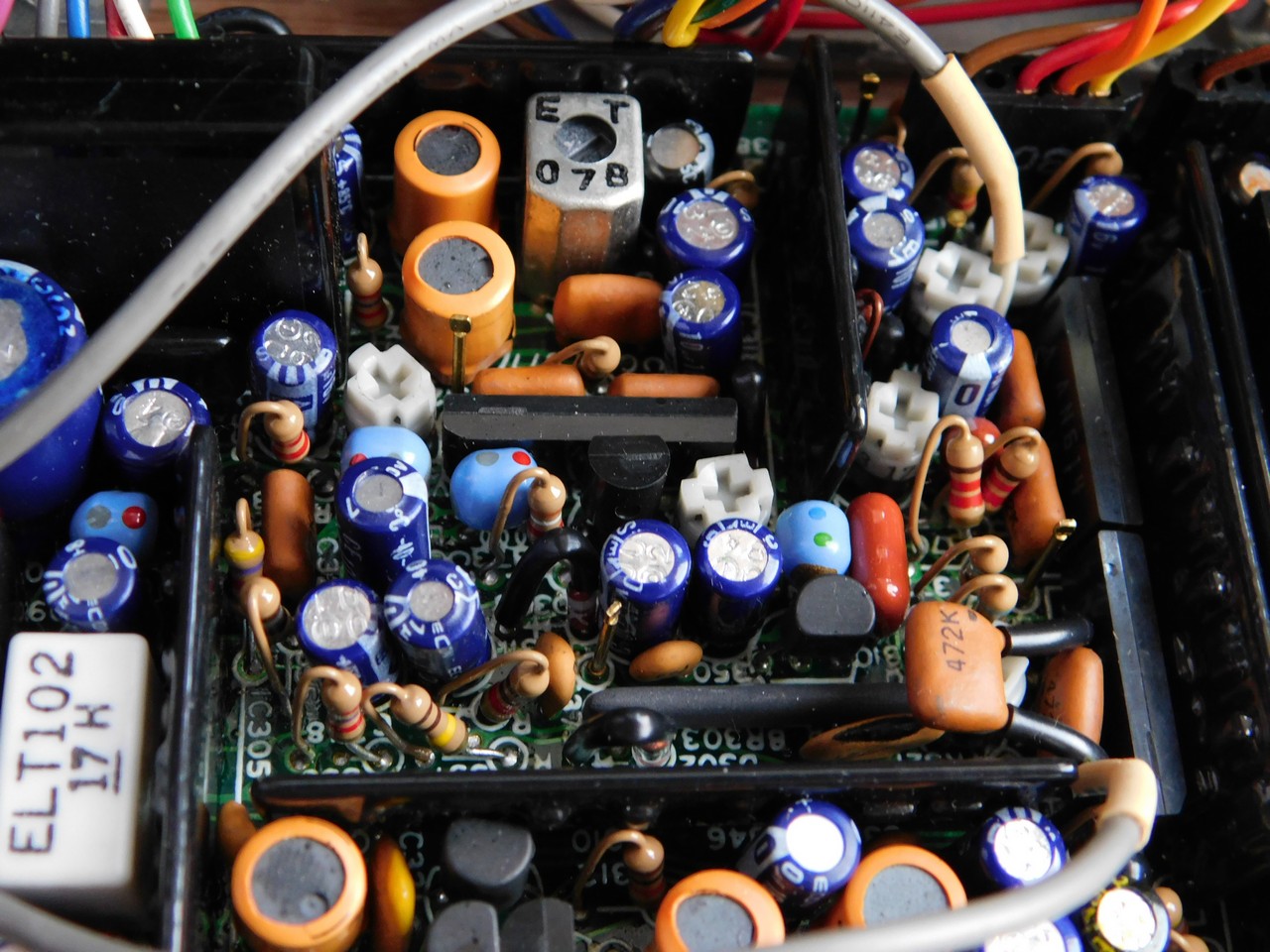

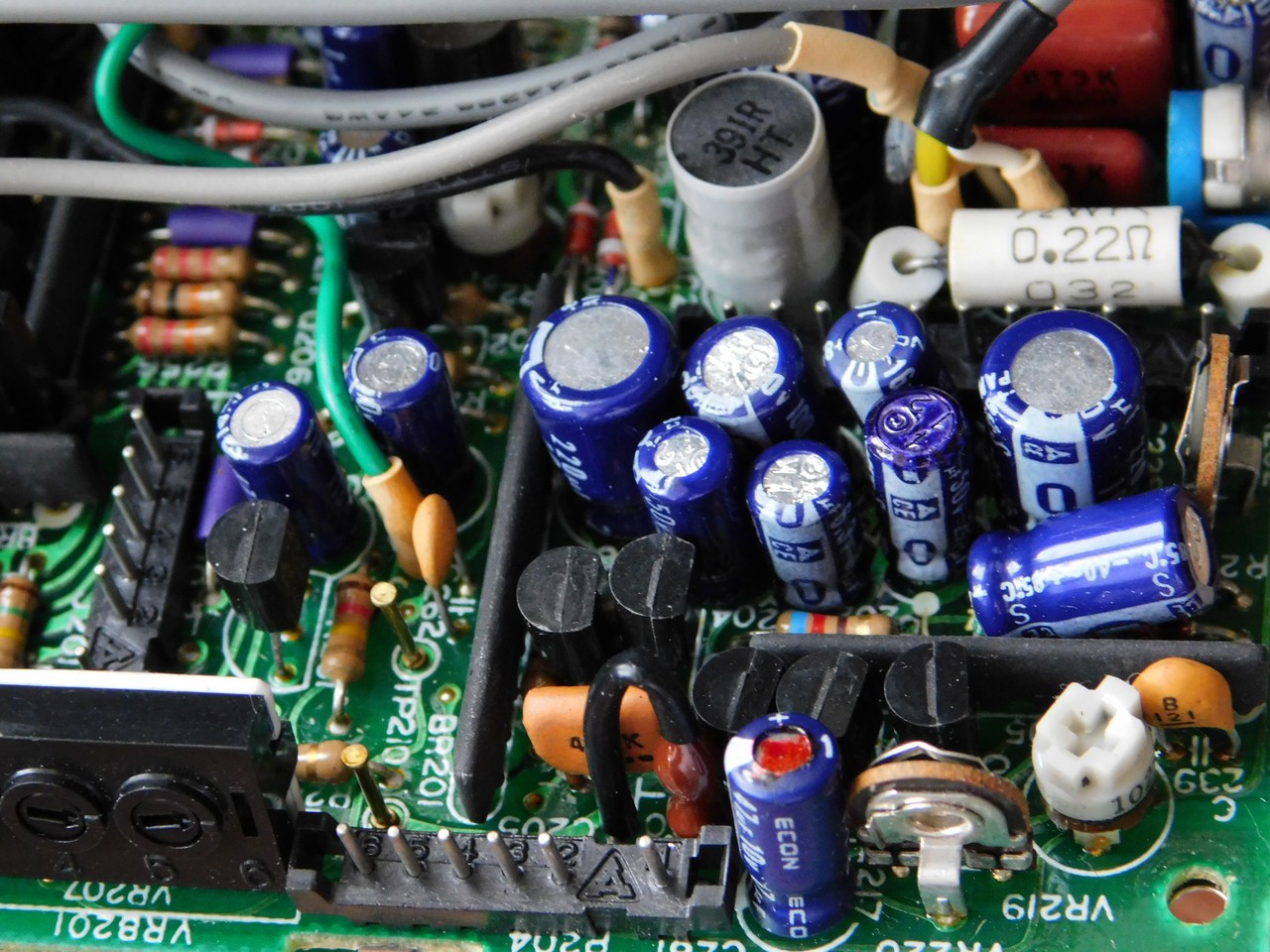

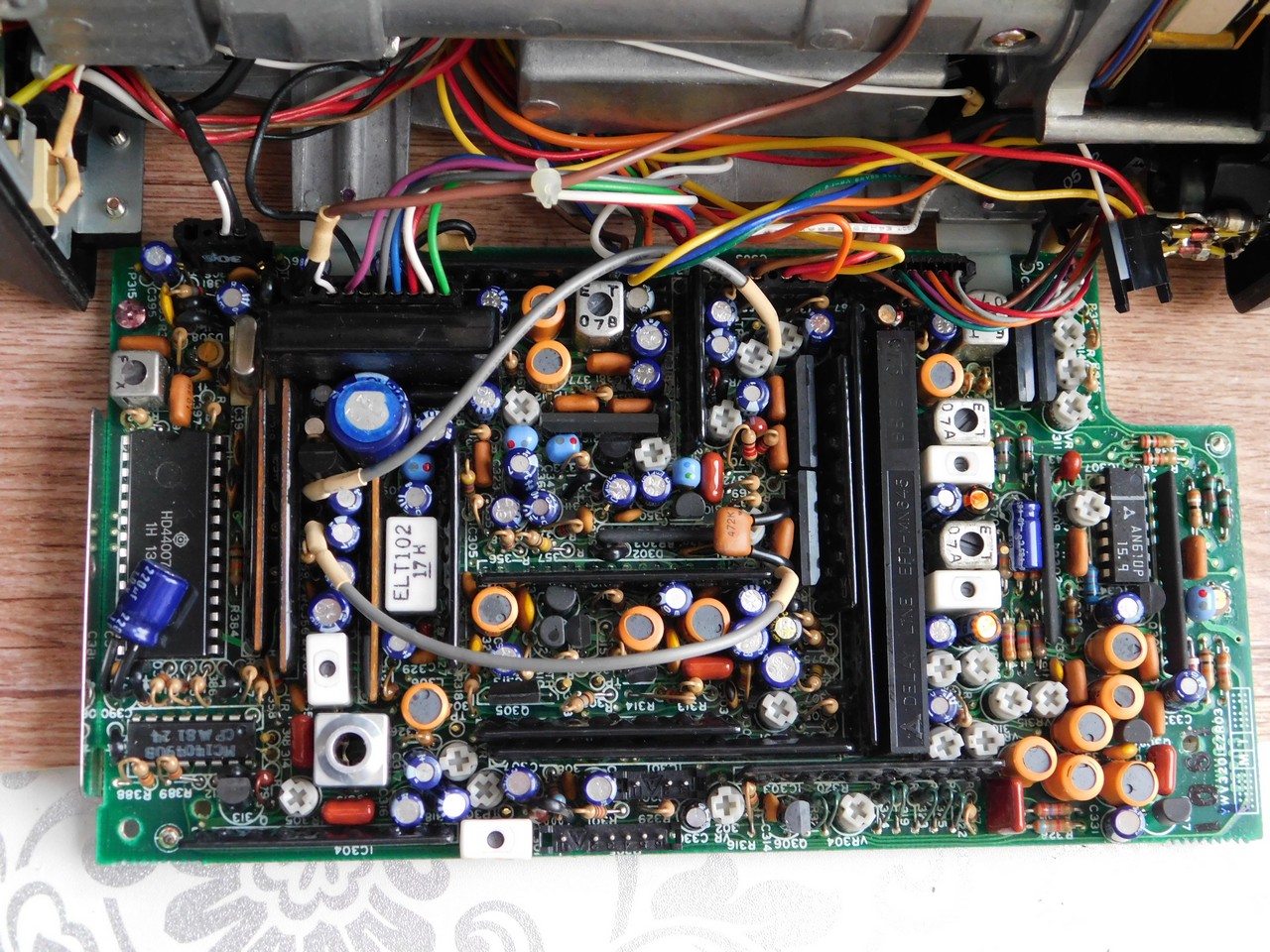

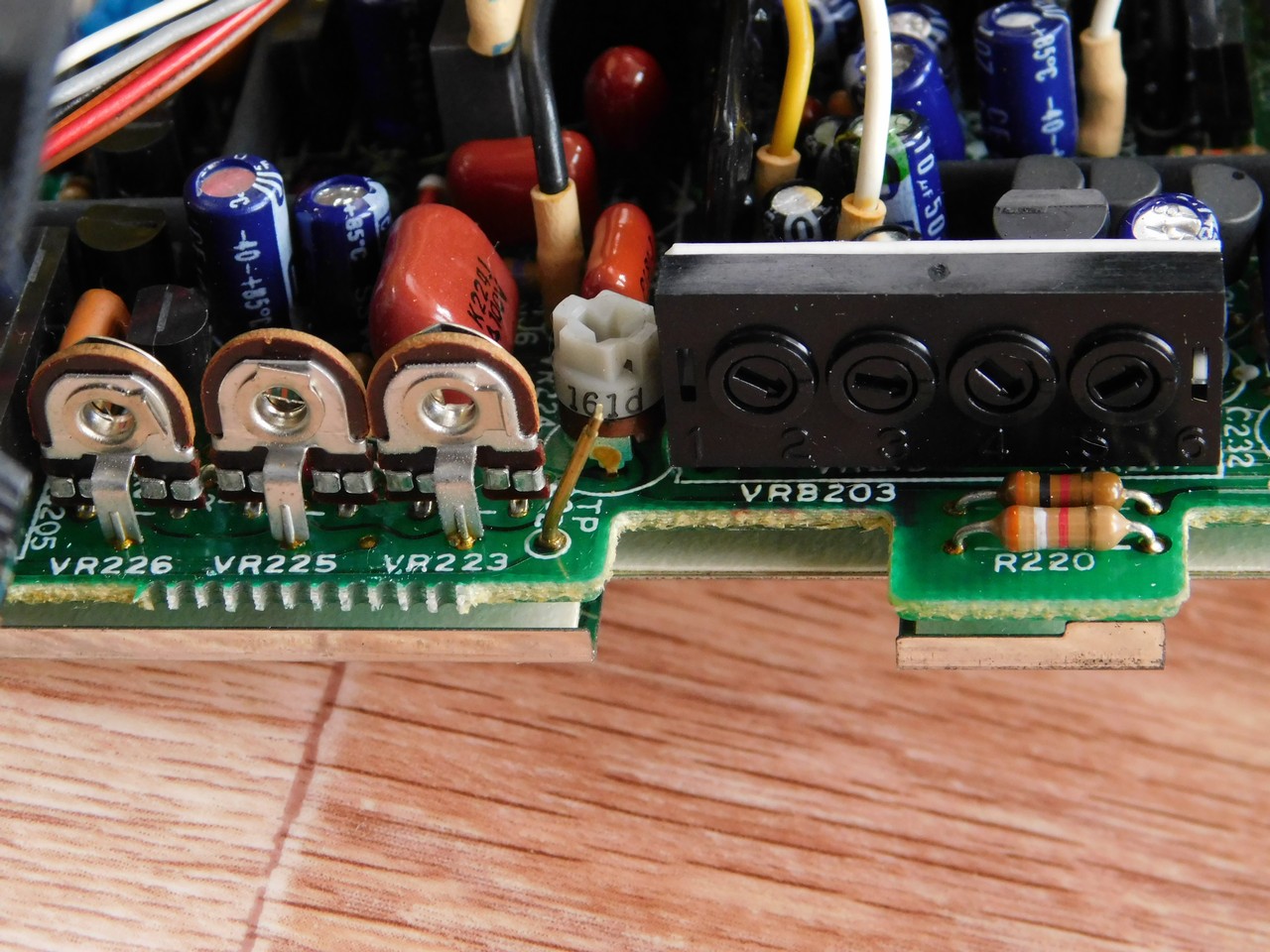

Следующие фотографии сделаны с акцентом на положения подстроечных резисторов. По этим фотографиям легко вернуть настройки видеокамеры в заводское положение. Фотографии кликабельны.
