Кассетный видеомагнитофон Sharp VC-220N (Philips VR101)
Оглавление:
Блок питания и перевод на литий
Обслуживание лентопротяжного механизма
Записи на видеомагнитофон с камеры
Документация

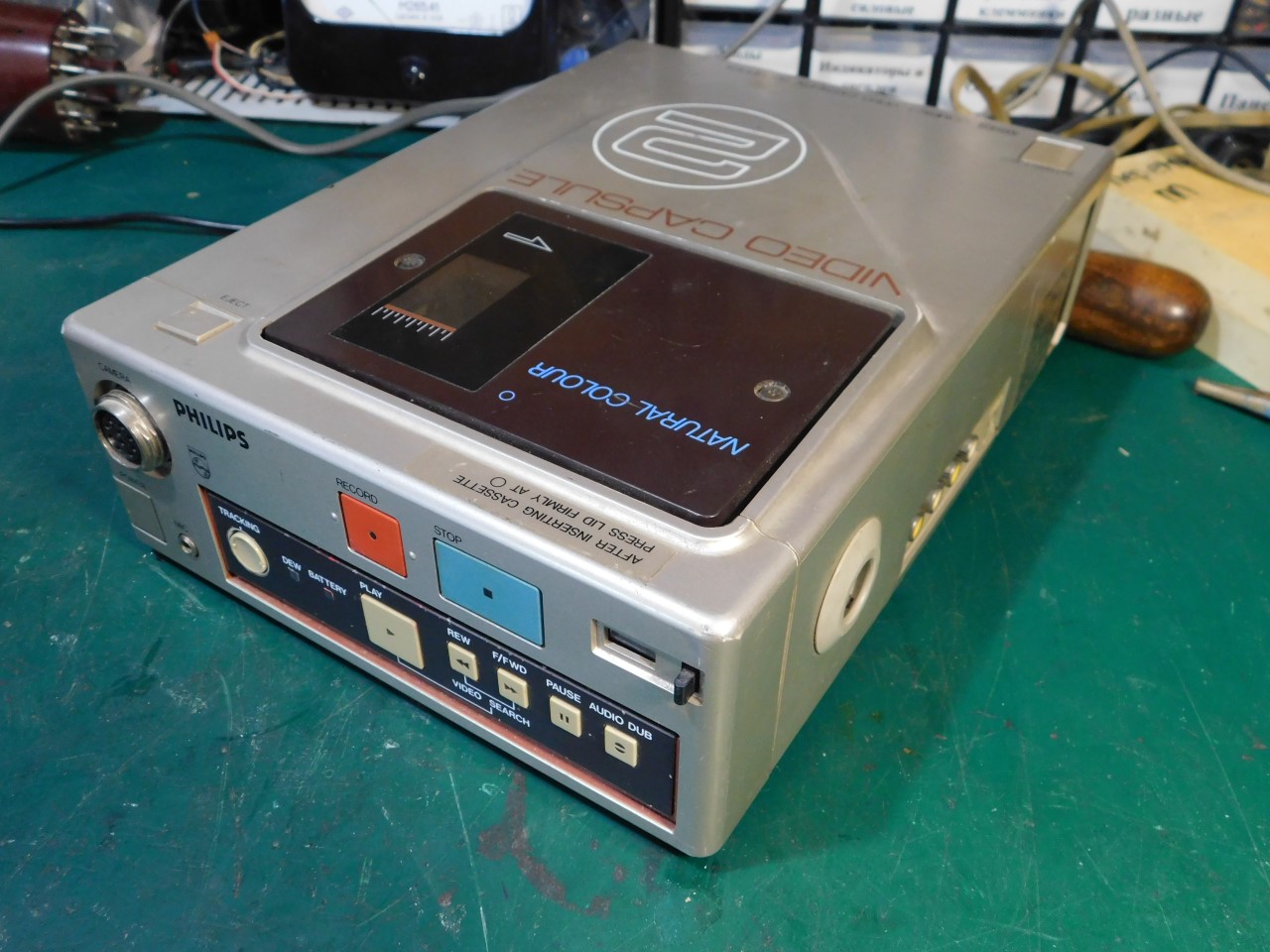

Вместе с камерой Sharp XC-40 мне достался видеомагнитофон Sharp VC-220N. Видеомагнитофон сделан компанией Sharp, но выпущен под брендом Philips Video Capsule. На видаке написано, что его полная модель - Philips VR101, но под таким названием ищется в интернете только обыкновенный VHS видеомагнитофон. Единственное различие Philips от Sharp - в передней панели.

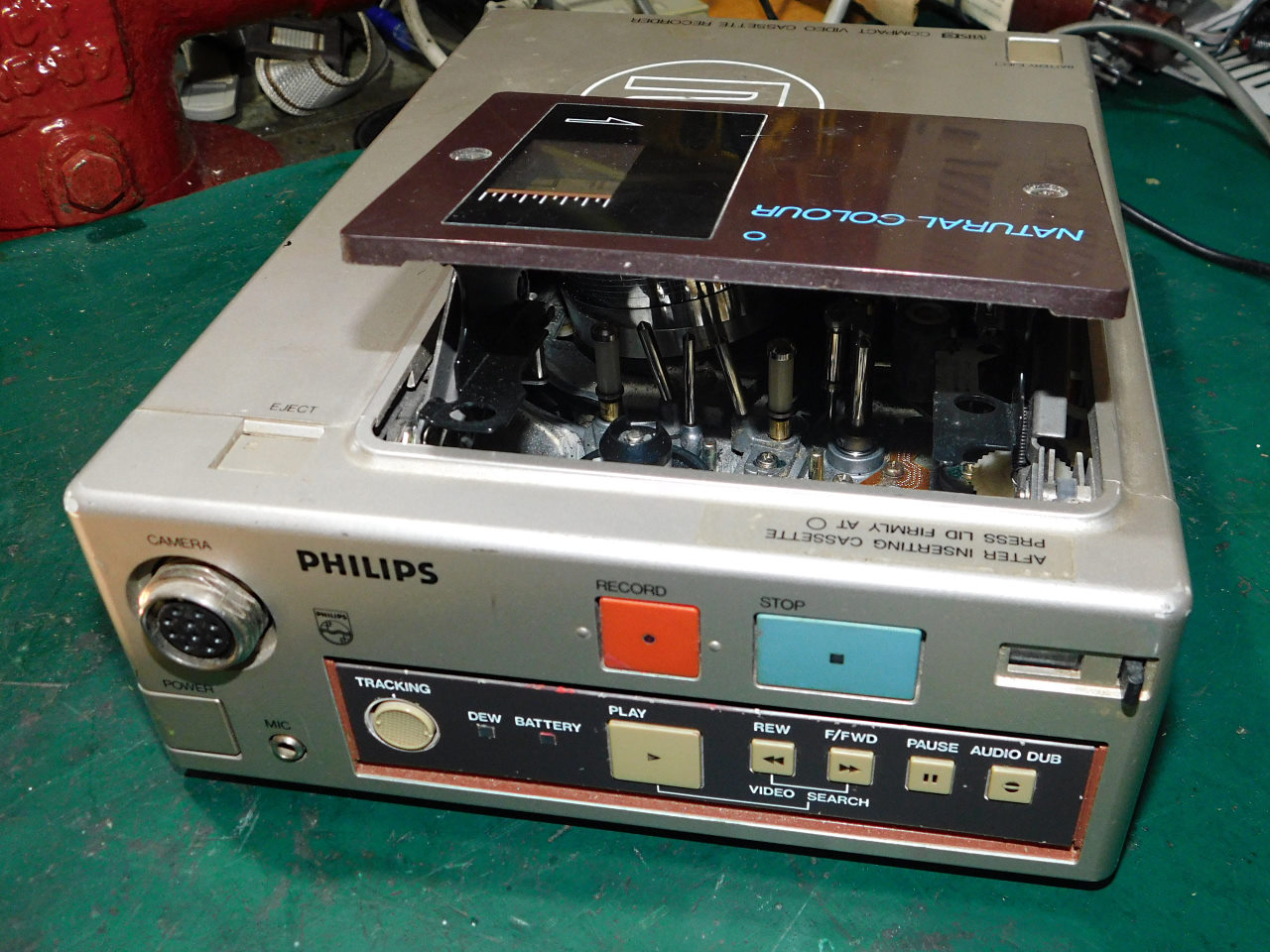

Видеомагнитофон Sharp VC-220N - VHS-C формата, с верхней загрузкой кассеты,работает в системе цветности PAL. Данная модель предполагалась с использованием с цветной камерой Sharp линейки XC (XC-40, XC-30, XC-77). Это цветные камеры, построенные на трубке типа Saticon. Комплект камера плюс видеомагнитофон обычно в иностранных источниках называют portapak, означающее переносную систему записи на видеоленту. Камера подключается к видеомагнитофону специальным разъемом (в данном случае EIAJ-стандарта), а видеомагнитофон записывает изображение с камеры. Сама камера может только передавать изображение. В видеомагнитофоне - свинцовый аккумулятор питания, а сам он носится через плечо на ремне.
Первой проблемой в тесте видеомагнитофона оказалось отсутствие у меня кассеты VHS-C. Спереди видеомагнитофона стандартные кнопки управления режимами, EIAJ разъем для подключения видеокамеры и механический счетчик ленты. Так же спереди можно подключить внешний микрофон для озвучивания видеокассет. (Audio Dub).

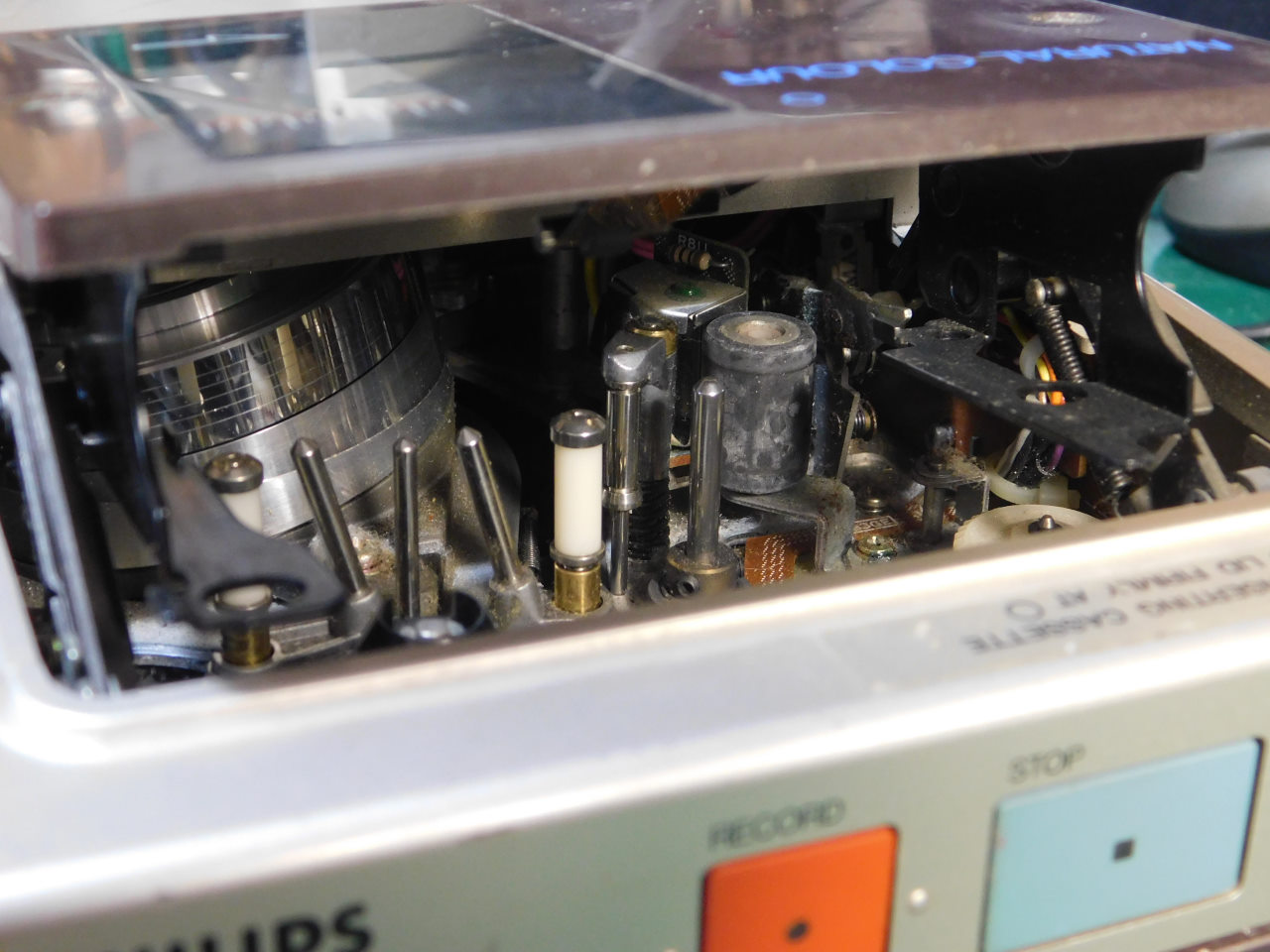

Ролик побелел, смазка загустела, все металлические части в окислах - видеомагнитофон хранился в условиях сырости. Ролик очищается изопропиловым спиртом, так же как и все поверхности, которых касается видеолента - то есть, направляющие стойки, блок вращающихся головок. Если смазка совсем засохла и мешает свободному движению направляющих стоек при загрузке видеокассеты, то смазку необходимо убрать. Подробнее об обслуживании видеомагнитофона далее.
Блок питания и перевод на литий

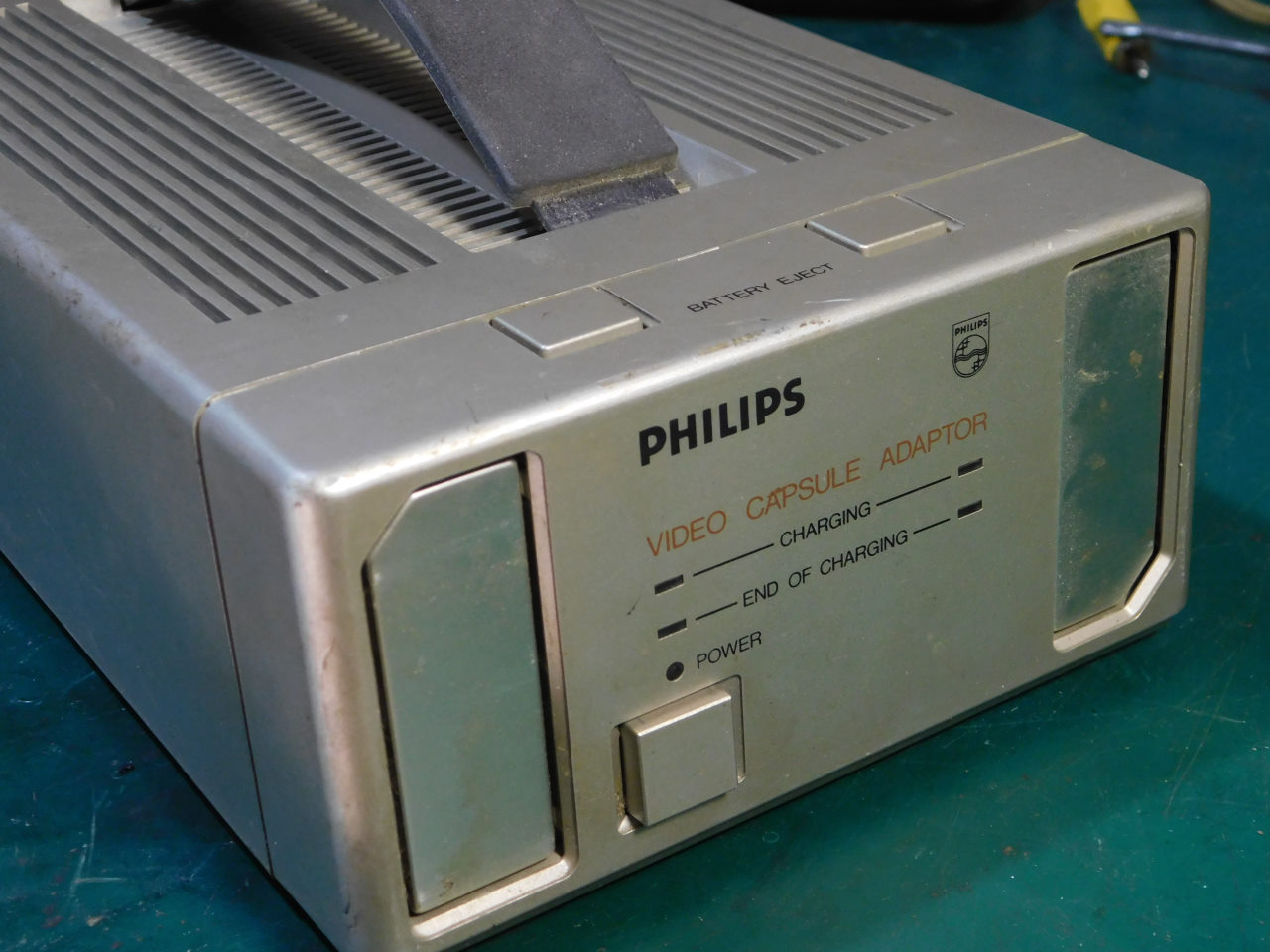

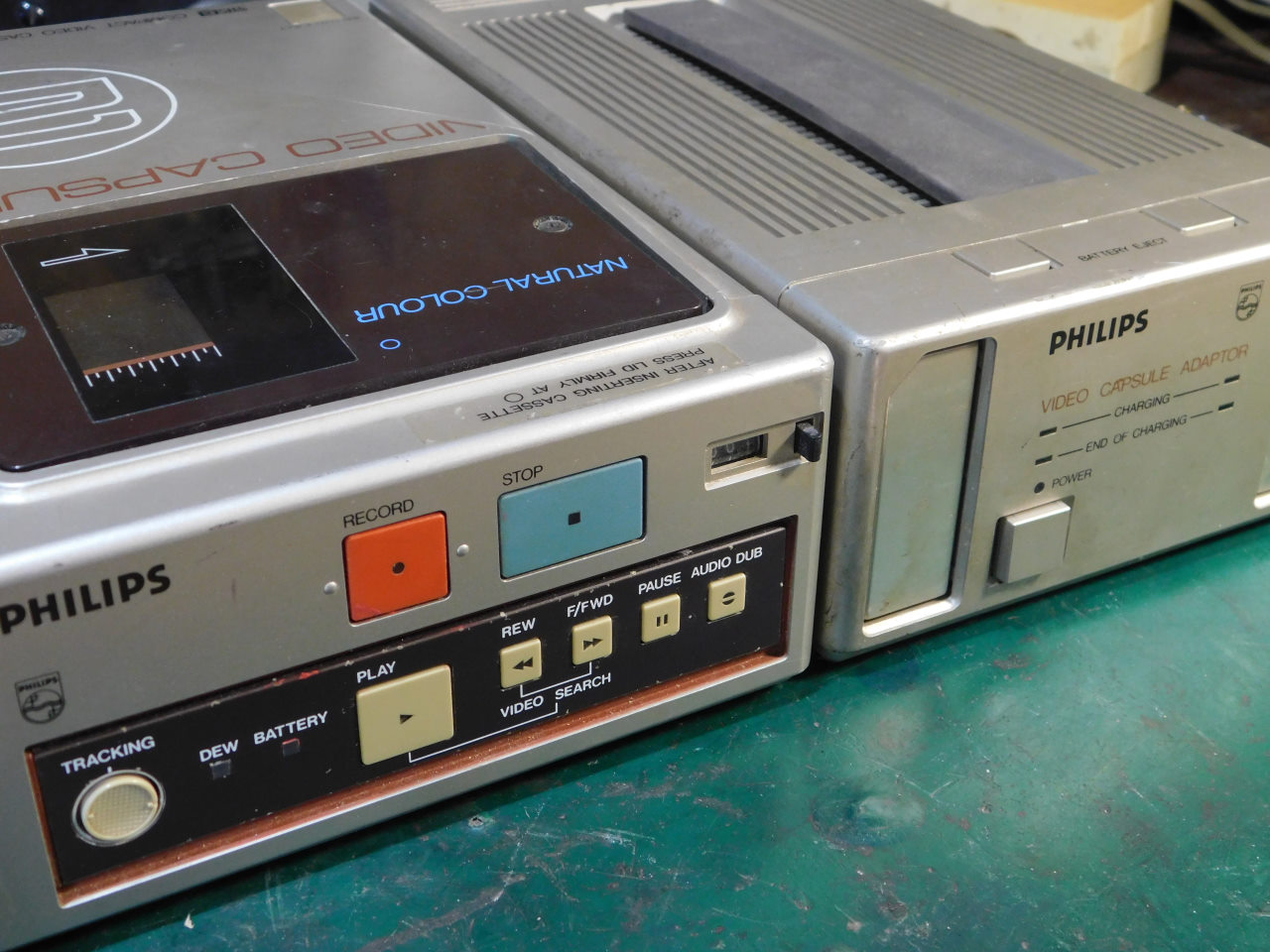

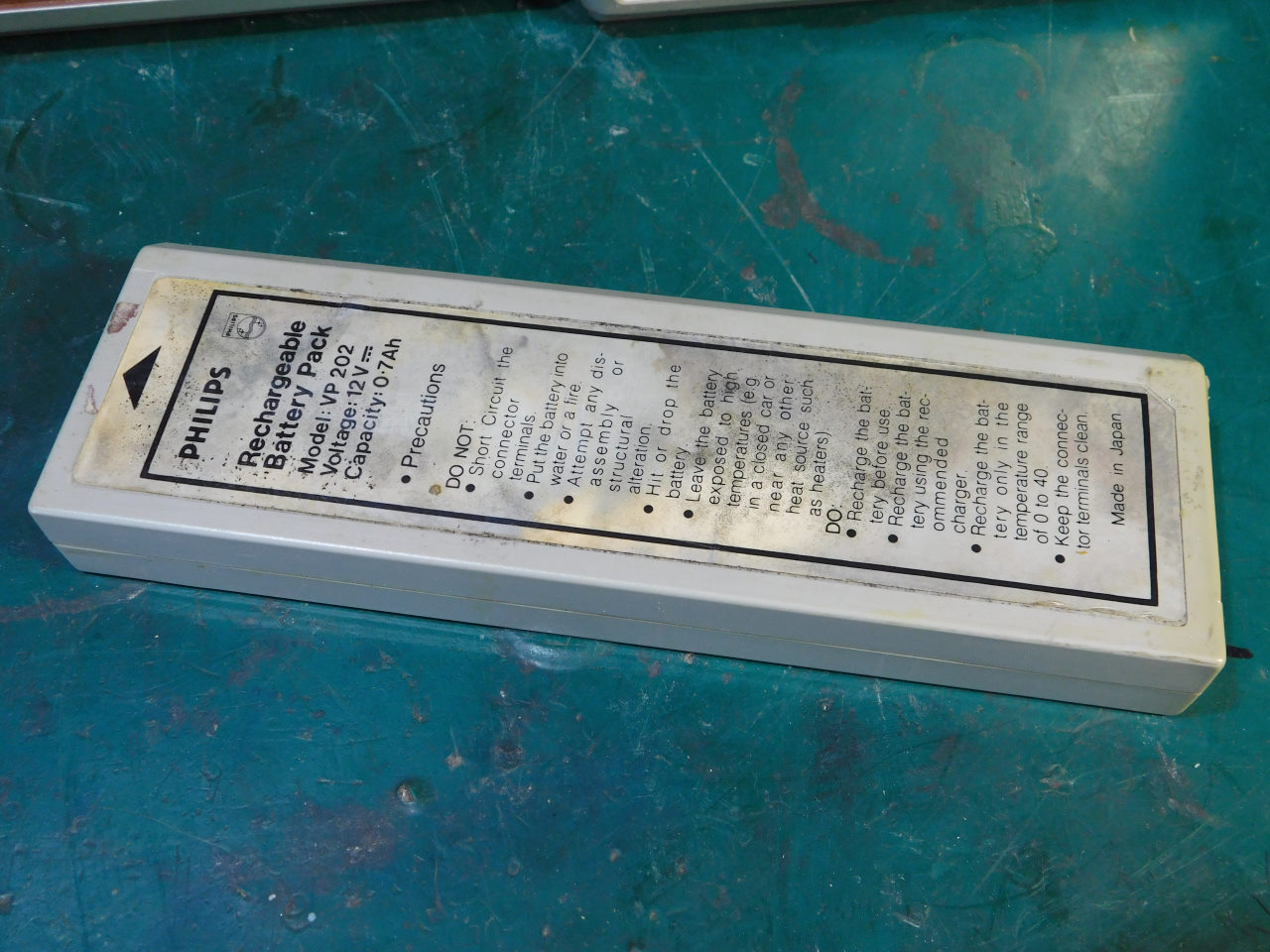

С видеомагнитофоном мне достался также родной блок питания. Он может питать видеомагнитофон от сети 220В, а также дублирует разъемы видео/аудио. Также блок питания может использоваться для зарядки двух свинцовых аккумуляторов, от которых работает Sharp VC-220N. Аккумулятор, конечно, уже не держит какого-либо заряда и абсолютно бесполезен. Я вскрыл его по шву и извлек оригинальные свинцовые элементы с целью в будущем установить туда стандартные литиевые элементы типа 14500 (18650 не подходят по габаритам). Однако перевод видеомагнитофона на литий требует использования преобразователя напряжения.
Дело в том, что свинцовый аккумулятор работает в пределах от 12 до 13,8 вольт, а литиевый работает от 10,5 до 12,6 вольт. В итоге литиевый аккумулятор сможет питать видеомагнитофон только до 12 вольт, если аккумулятор разряжается ниже 12 вольт, то на передней панели загорается светодиод "battery" и видеомагнитофон отключается. Да, есть регулировка уровня срабатывания защиты, что позволяет снизить этот уровень и видеомагнитофон не будет отключаться. Однако, при таком положении дел мы сталкиваемся с другой проблемой - трудности работы лентопротяжного механизма при пониженном напряжении. Экспериментально выяснено, что при напряжении ниже 12 вольт электроника работает отлично, но начинает чрез раз срабатывать соленоид тормозов, да и мотору режимов становится тяжеловато при пониженном напряжении. Соленоид тормозов не только отпускает тормоза, но также и разрешает видеомагнитофону заправить ленту. В результате видеомагнитофон упирается в механизм и не может довести стойки в конечное положение. Он падает в ошибку и выключается.
Обслуживание лентопротяжного механизма

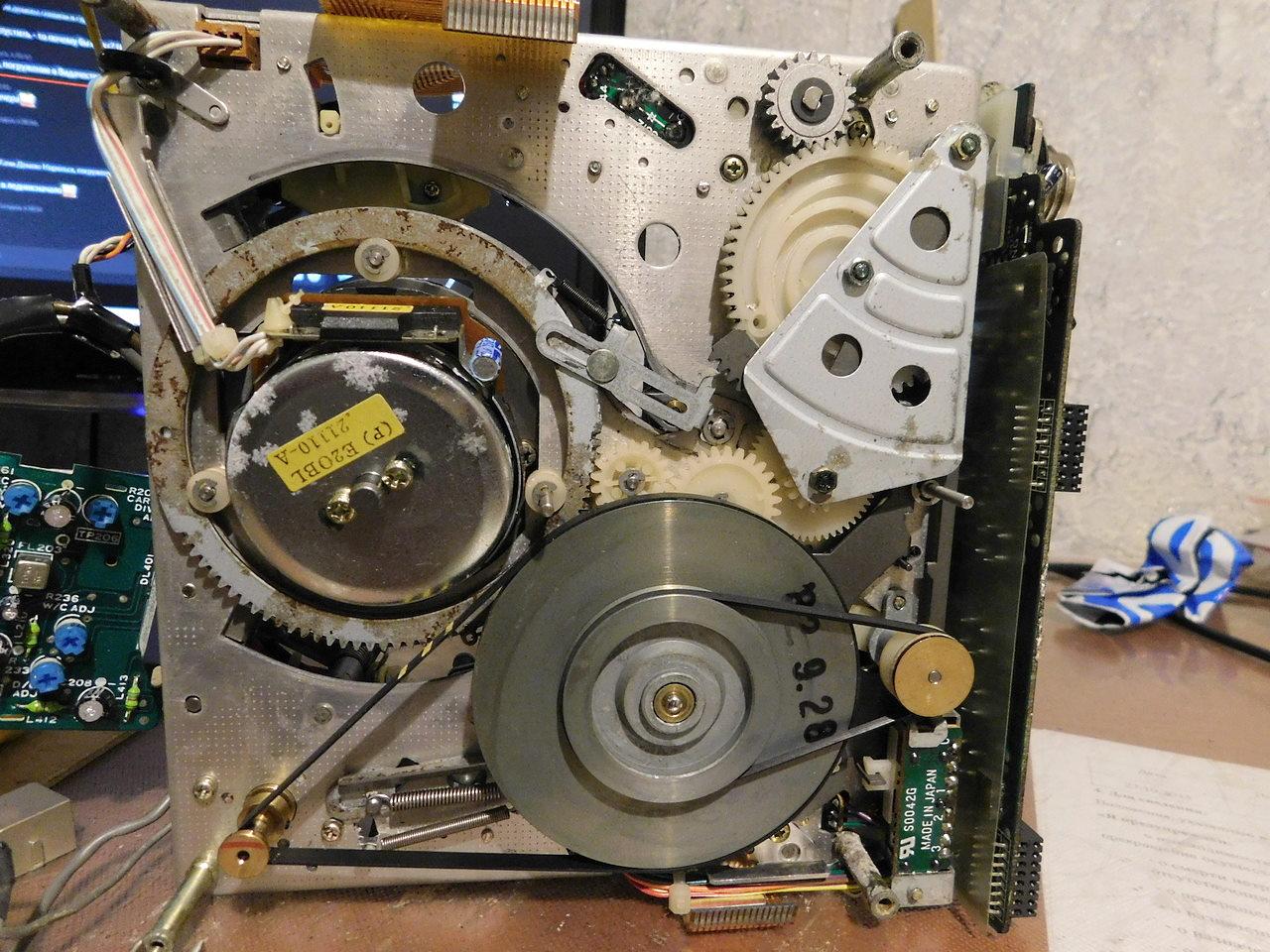

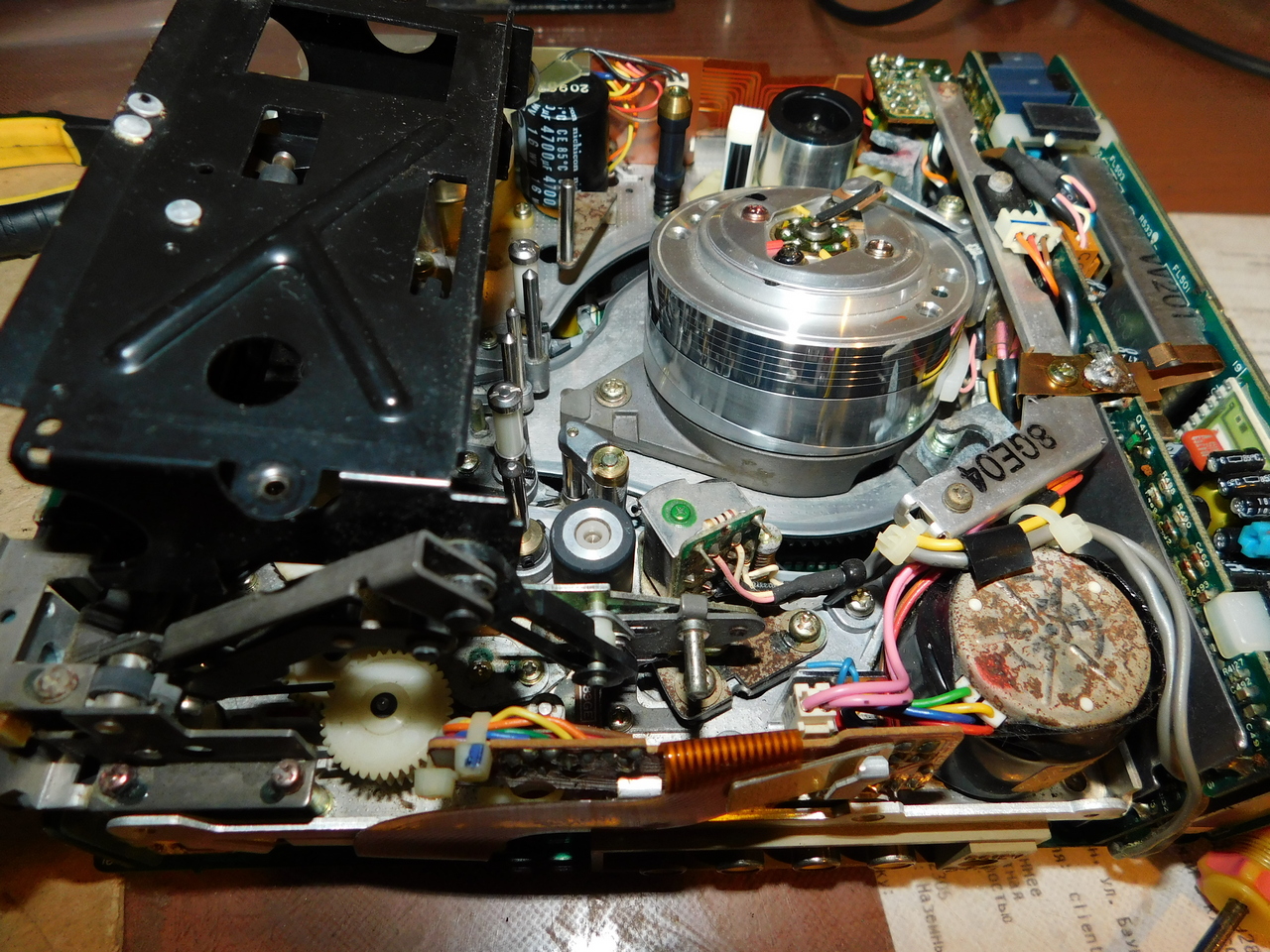

Обслуживание видеомагнитофону необходимо, поскольку смазка в нем пришла в негодное состояние. Для обслуживания необходимо сначала снять корпус с видеомагнитофона, снять печатные платы с электроникой и убрать старую смазку. Это можно сделать, например ватными палочками с использованием изопропилового спирта.
Разборка видеомагнитофона не составляет каких-либо проблем. Снизу откручивается 6 винтиков (4 маленьких и 2 по-больше) и два маленьких винтика сзади. Нижняя крышка снимается. Дальше нужно снять переднюю панель, она крепится двумя винтиками сбоку. При этом важно не потерять ручку трекинга и кнопку извлечения кассеты. Крышку кассетоприемника тоже можно открутить, для получения доступа к винтам, крепящим тонвал и его маховик.
Далее необходимо снять платы электроники. Передняя плата никак не крепится и держится лишь на разъеме на главной плате.Общая плата крепится на шасси через четыре латунных стойки. Однако, что снять общую плату, нужно сначала отсоединить мелкую плату сзади. Она держится на разъеме на главной плате, а сверху ее поджимает крепление

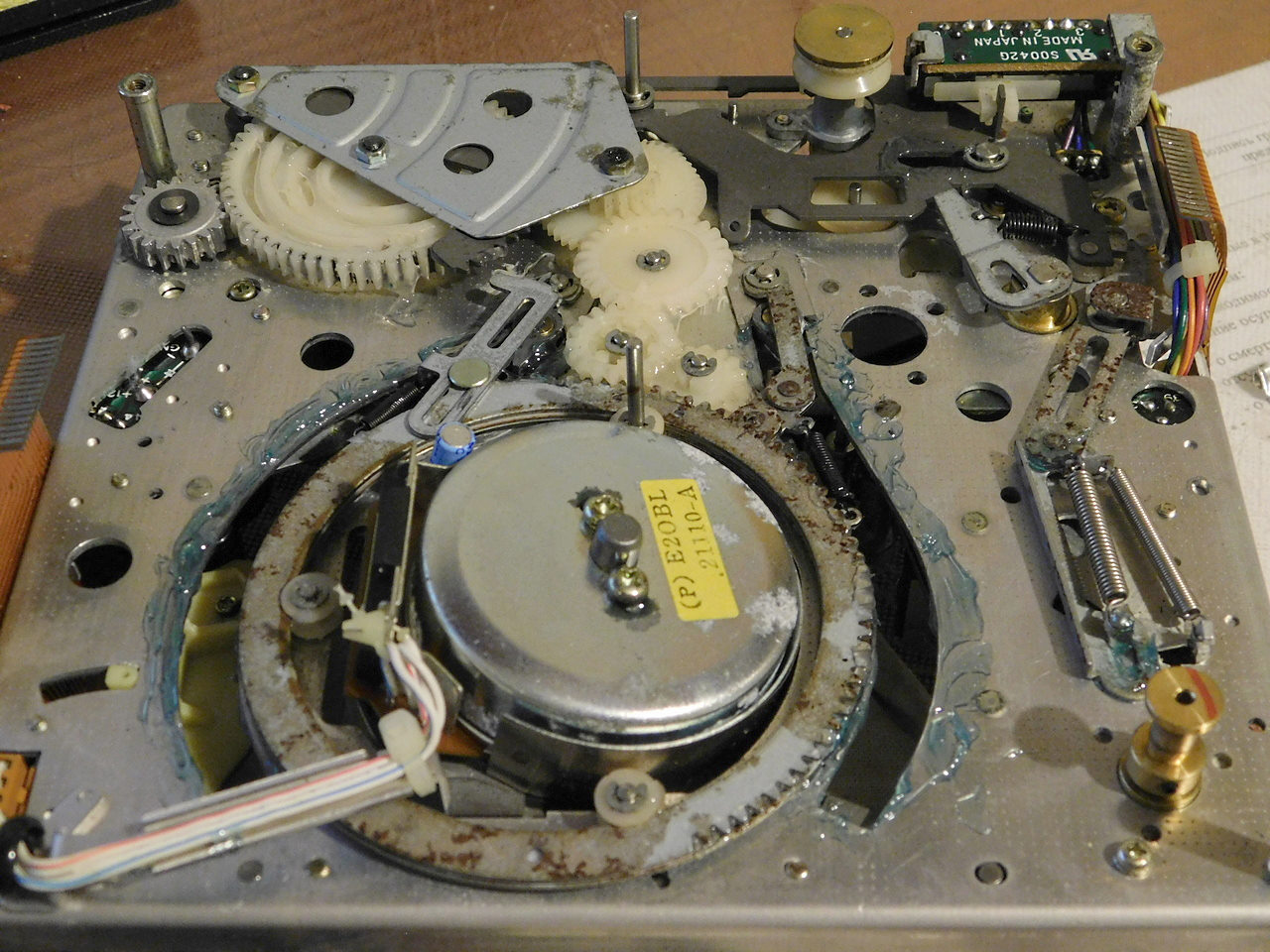

Снизу предоставлена фотография, на которой смазки уже нет. Также нужно очистить все шестерни программного механизма. Снизу справа виден большой маховик тонвала, скрывающий некоторые шестеренки, которые нужно смазать. Чтобы снять тонвал, нужно сверху открутить три винтика и тонвал свободно выйдет. Болты под шестигранник на тонвале откручивать не нужно! Они регулируют положение, то тонвала и могут сбить заводскую юстировку. В видеомагнитофоне используется два пассика.
Пластиковые шестерни я смазывал силиконовой смазкой с фторопластом (типа silicot), а пары металл-металл (направляющие стойки, подвижные металлические части) смазывал смазкой Ultra-0 от ВМПавто. Много на направляющие смазать не нужно, все равно подвижные стойки её разнесут по поверхности. При смазка важно случайно не смазать пассик.
На фото я многовато намазал, но стойки размазали масло тонким слоем по поверхности, а излишек я убрал. Сверху тоже нужно смазать направляющие для стоек и пластиковые шестерни. После обслуживания видеомагнитофон должен работать лучше, ну или хотя бы не будет корродировать дальше в важных местах.

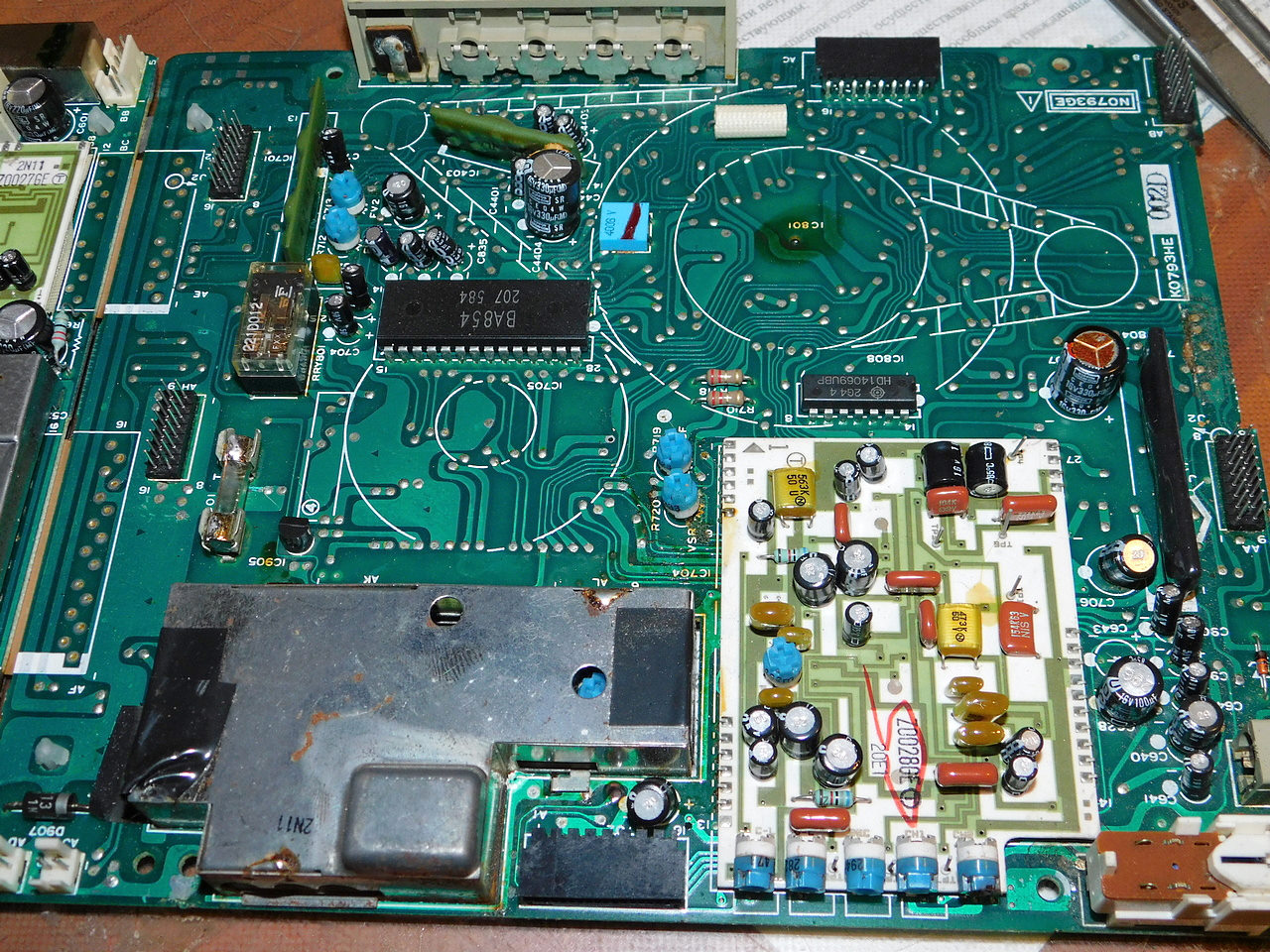

Электроника видеомагнитофона состоит из 4 плат: передняя панель, главная плата под всем видаком и две вертикально установленные платы аналоговой части. Можно отметить применение в данном магнитофоне керамических плат. Поэту стоит оберегать аппарат от излишних трясок и "падений". А лучше вообще оберегать от всего.
Записи на видеомагнитофон с камеры
До съемок на улице дело пока не дошло, но поснимать на балконе и в окно я успел. Для съемок я временно собрал аккумулятор из трех банок 18650 и снизил уровень срабатывания защиты по низкому напряжению на входе. Снимал на две камеры: Sharp XC-40 из комплекта и Panasonic WV-3200E.
Документация
Сервис-мануал на Sharp VC-220N (с сайта www.freeservicemanuals.info)
